Фен рулит. Чуть подогрел и сама "илучательная" пластина отпала от корпуса.
Смотрим.
Видно уплотнение. Как и в Эпсон 600, это достаточно мягкая субстанция. Примерно, аналогичное бытовому герметику. Видны ШЕСТЬ отверстий. Слева-направо : чёрный, циан, легк. циан и т.д. Через эти отверстия чернила поступают в капилярную систему дюз определённого цвета.

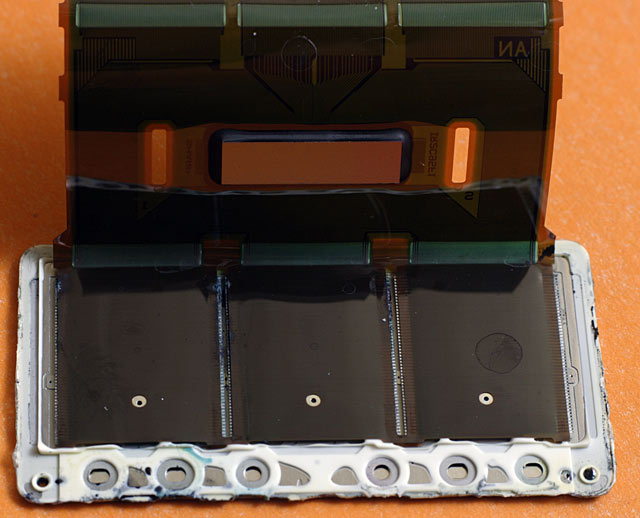

Видны точки подключения шлейфа к группам дюз. Слева-направо черный, циан, легкий циан ....
Видны однозначно проблемы в точках подключения шлейфа. Как известно на данном принтере были основные проблемы с чёрным, цианом и лёгким цианом.
................
Осталось посмотреть внутреннее устройство чернилозаборных игл и похоронить Доуэля с почестями.

Сегодня кина больше не будет.
Завтра съёмка ответственная. Надо готовиться.

ЮХа, каким феном (мощн.) грел, и сколько времени. Насадки или рассеяным потоком?
Не забудь, плз, о штуцерах :-[

Ты чего? Хочешь повторить эксперимент? Не заморачивайся. Пути обратного не будет.
Фен OMAX 22219. Установлена сужающая поток насадка из комплекта. Если кто-то думает, что феном можно отпаять деталь размером неск. кв. мм. без затрагивания окружающих деталей, то он сильно ошибается.

Штуцер (один) уже отломил. Кто-то тут интересовался по поводу их легкосъёмности. Так вот, не мечтайте! По крайней мере на Эпсон 870 они приделаны НАСМЕРТЬ!!! Или приварены или приклеены. Только кусачками.
Чернилозаборная игла -обыкновенная трубка с несколькими отверстиями в носике. Под ней - металлическая сетка. Под иглой черного канала (которую я уже отломил) сетка имеет первозданный металлический блеск. Никаких соплей и проч. Обидно до ... собственных соплей.
Фото будут завтра.
...............
Ой, вот вопросик. Угадайте, что за "кубический прямоугольник" на шлейфе (фото выше)?

ну вот насчет лбыкновенного герметика ... не буду спорить - не знаю ... на "моей" голове герметик сильно сопротивлялся и вел себя достаточно жестко ... в от личии простого бытового герметика.

да согласен что пути назад не будет ... разогревом мог нарушить герметик в слоях головки.

Но вот сооружение нового корпуса - можно подумать 8-))

ЮХа (Nov 1 2006, 10:33 PM) писал:

Нет, на такой шаг меня еще не тянет.
Я задумывался об обратном процессе, т.е. пропайке бытовым феном.
Извини, но я так и не понял какова его мощность и сколько времени ты грел.
Спасибо за инфу.

Цитата

Т.е. штуцер пустотелый?

Соорудить новый корпус? Заманчиво!
Для этого нужно хотя бы вымыть руки, чтобы грязь не попала в капиляры каналов. :)
Еще нужно соединить отверстия ПГ с чернильными трубками. Естественно нужны СТРОГИЕ фильтры и идеальная чистота при мех. работах...

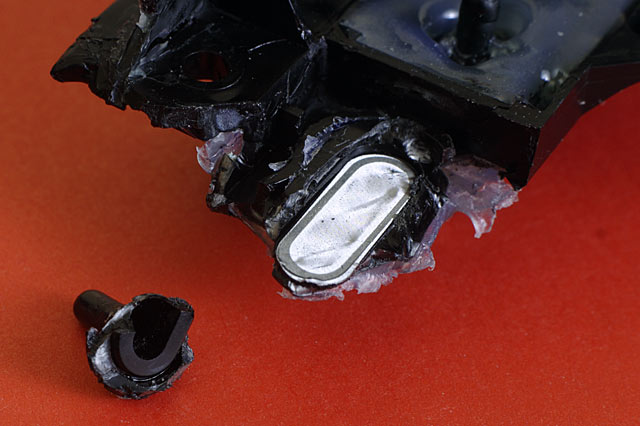

Слева обломок чернилозаборной иглы. Обыкновенная полая трубка с заострённым концом. Приварена намертво к металлической сетке- фильтру.
Грязь на фильтре - естественные продукты взлома. Прозрачная субстанция - мои попытки с помощью термоклея обеспечить герметичность.
"Чёрный канал" Эпсона 870 организован иначе, чем "цветные". Очевидно, это связано с универсальностью конструкции ПГ в деле применения для других принтеров.

Вобщем, система подачи чернил к дюзам ЭПСОНОВ проста, как блин на сковороде.
Сложность одна - обеспечение чистоты при сборке. Мне кажется, что не коленках такое не собрать. :)
Но для самодельщиков всяческих "непрерывных систем" есть оч. хороший помощник-защитник - штатная сетка под чернилозаборной иглой!
........................
Для тех, кто не отгадал: "прямоугольник" на шлейфе - МС управления пъезоизлучателями. Типа, "концы"
Это мой вывод.

Штатный сетчатый фильтр ПГ Эпсон 870.
Изъят из-под чернилозаборной иглы канала "лёгкий циан". Его состояние после изъятия видно на фото.
Пора его поместить на месяц в чернила WWM, дабы узнать: соржавеет или нет? Или соплями обрастёт?
...........
После фильтров в этой ПГ - простые каналы диам. ок. 1,2 мм. до упора в соотвествующие входы пластины с пъезоизлучателями.

в НР-ных картриджах 45-х стоит аналогичный фильтр, только квадратный, перед выходом к дюзам, там используется мешочный вариант картриджа с плоской пружиной внутри, которая препятствует складыванию пакета с чернилами.щас попробую разобрать - сфотать 45-й в разборе ... :-)) пока фотик не отобрали ...

ЮХа (Nov 3 2006, 08:33 PM) писал:

[:-} :bravo: :thumbs up:
На спор! Соржаветь - не-а.
А вот по поводу соплей - 100%

На пиво спорим или на раз-два по морде? :)
Я приеду, чтобы получить чего-нибудь.

Вчера еще фильтр помещен в чернила WWM-E40 (циан).
Через сколько лет вскрывать?

аХа ... как еБипетскую пирамиду ... 8-))
потомки вскроют - тока сопроводиловку надо бы нацарапать на сненке сосуда - для потомков ... 8-))
что и по чем и к кому за плюхами ехать ... 8-))

до 45-го к сожалению не добрался хотя ...
вот в принципе на черный можно попробовать экскримент по внедрению трубки для прокорма ентого проглота ...
тут используется картридж мешкового типа ...
внутри стоит пружина плоская с двух сторон которая разжимает мешек изнутри к стенкам, при расходе чернил создается разряжение мешек сжимается - пружина не дает складываться мешку (постепенно сжимаясь) и чернила без затеков в карманы (складки) идут по назначению, при повторной заправке - мешек пружиной расправяется при вскрытии заливного отверстия ... после заправки в приспособе отсасывается 1,5-2 мл чернил и разницей давления чернила опять удерживаются в мешке ...
чесно говоря конструктив решен оригинально ... так же показывает колво чернил оставшееся в мешке - ВАЩЕ оригинально ... к мешку приклеена бумажка - та которая зеленая, но она не полностью зеленая а разделена на пополам с черной, бумажка проходит в окне, по мере убывания чернил - сектор разделяющий черную и зеленую зоны передвигается к окну и появляется в нем - за счет чего визуально можно отследить уровень - скока осталось 8-)) - работает ... собака ...
но после заправки - не всегда как надо, так как при вскрытии заливного отверстия происходит резкое раскрытие мешка, и бумажку енту либо срывает либо заворачивает ... и механизм ... умирает ... уровнемер - который - да и пофиг ...

меня вот только одно интересует - чем меньше остается чернил в таком картридже - тем выше разряжение в нем - так вроде ... тем больше шансов что к окончанию чернил дюзы работают в напряженном режиме.
а если подключить ШЛАНГ к такому картриджу и создать аналогичный - но более щадяший режим есть шанс как мне кажется для более продолжительной работы его
как насчет данной теории.

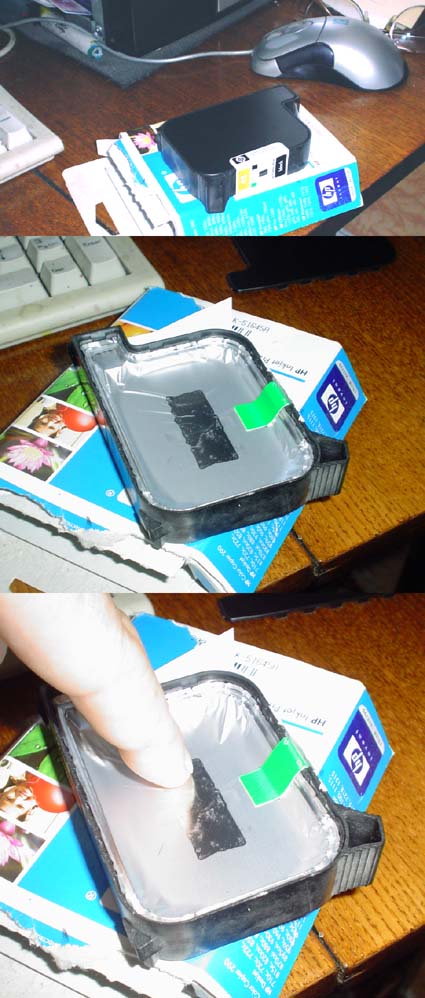

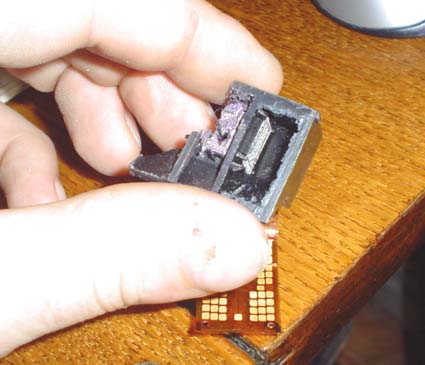

вот фото с 78-го картриджа - срез выходного места.
тут уже используется не металическая сетка ...
сдесь ... блин ... что то на подобе прессованной полимерно-металической мелкой крошки ... блин нету макро на фотике ... не могу ближе показать
короче квадратик материала метализированного или прослоеного металлом или мелкой мелкой дисперсной фракцией ... наверное что то аналогичное фильтру от газовой зажигалки ... вскрытие производилось - ооочень давно -вот валяется на всякий ... 8-) вот и пригодился как наглядное пособие ... вскрывал для ознакомления с конструкцией ... внутри поролон, и всеее ... телемаркет ...

прошу пардону ... 2-ва раза чуть не запостил

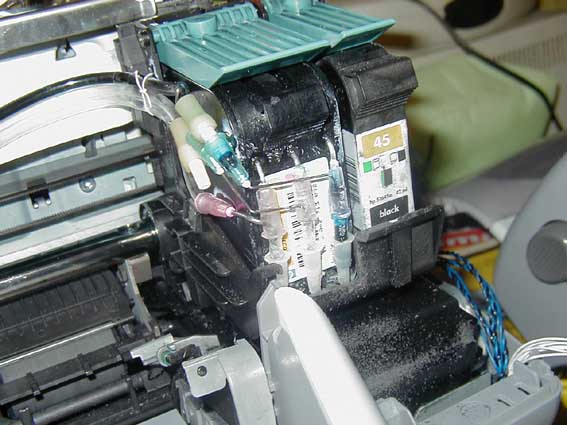

да вот ... кстати нашел фотки 2003-го года свои ... по изысканиям ...

прошу не судить строго ... 8-)) - енто уже история ...

ЮХа (Nov 4 2006, 02:12 PM) писал:

ОК!
На то и это. Идёть!
Только давай сразу порядок обсудим: в первую очередь друг другу по морде, при встрече, ну а потом уже по пивку, расслабимся :drink: :jokingly:

Цитата

У меня около месяца лежал, только лежал фильтр не из ПГ а из картриджа, думаю для "соплей" это не принципиально :thumbs up:
