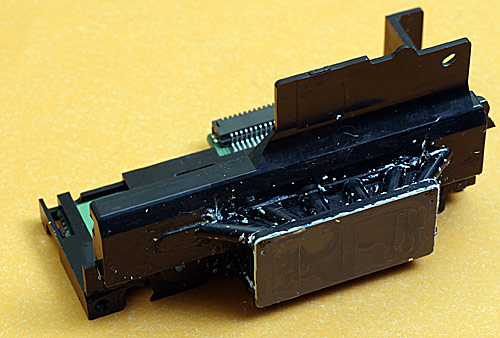

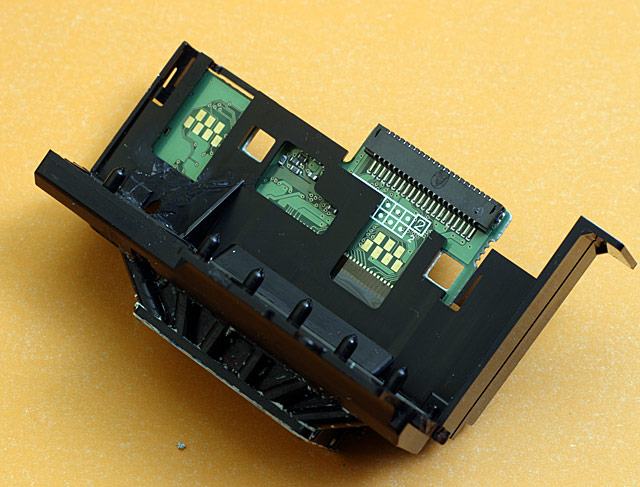

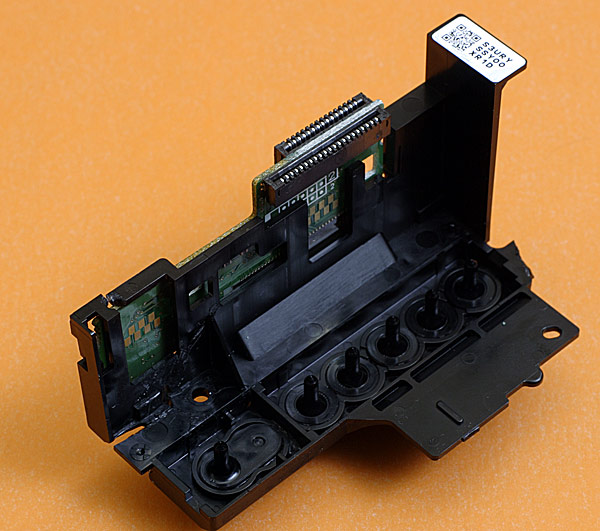

Снимок ПГ Эпсон 870.
Видны трещины в зоне "чёрной" иглы. Так же видны и остатки клея и герметика (белого).
Примерно три месяца принтер после заклейки печатал. Если бы я не решил потревожить сабж сменой чернил и промывкой, то мож. и обошлось.
Стали "пропадать" дюзы после печати. И опять черный, циан и светлый циан. Там где трещины в корпусе.
Сейчас головка промыта, с корпуса удалены клеящие составы. Сушим.

Может оторвать иголки и посмотреть, что под ними?

Ну, что под штуцерами мы все знаем, мне интересна причина возникновения трещин.
Он ведь под скорый поезд не попадал?
И насколько я помню, для тебя эти трещины тоже были сюрпризом?
:-X

Или снять пластину с пъезоизлучателями, да и покончить с головой?...

То, что находится под иглами я знаю теоретически.
Практически интереснее

ЮХа (Oct 30 2006, 09:58 PM) писал:

:-X не знаю...
где-то читал, что то вещество, которым приклеяна пластина дюз к корпусу ПГ поддается только резцу. Сам не проверял.
Получится ли в домашних условиях аккуратно?

Да, кстати, если отважишься на вскрытие, обрати, плз, внимание на сами штуцера, их внутреннее строение, чернильные каналы и их диаметр, всё, что до фильтра.
Инфы по этому поводу, я не видел.

История принтера (вкратце) такова:
Куплен в конце прошлого века. Не напрягался, печатал только оригинальными картриджами.
В 2005 г. на него была установлена СНПЧ. Печатать стал часто и помногу. Через неск. месяцев стали пропадать дюзы (черный и цианы).
Хозяин принтера посещал один из форумов по струйной печати.
На форуме его научили изготавливать хитрые доноры и капсулы. А принтеру становилось всё хуже и хуже.
После неск. недель поисков причины пропадания дюз (и изготовления разнообразнейших приблуд) ситуация прояснилась - трещины в ПГ.
Если кто-то предположит, что виной всему СНПЧ, то будет в корне неправ! Хотя можно предположить, что картриджи СНПЧ были не совсем стандартными и возникли некоторые механические напряжения, которые и привели к возникновению трещин.
Возможно, у хозяина принтера просто руки растут из зада
Не знаю...

На данном этапе решено промыть головку, продуть воздухом дюзы, высушить и заклеить корпус эпоксидным клеем. В принципе, 3-4 дюзы пропуска незначительно отражались на качестве печати
Если процедура не приведет к улучшению - бум разбирать дальше.
...............
Да, пластина с дюзами посажена на герметик. Это я проходил на примере Эпсон 600. Отрывается легко. Правда, при этом деформируется и п... конец!

ЮХа (Oct 30 2006, 10:16 PM) писал:

:)
Возможно... но не думаю, вернее убежден, что это не так ;)
А вот по поводу механических напряжений, вполне возможно, тем более, известен недавний факт с донорами, которые могут храниться столь угодно долго пустыми. Стоит залить в них чернила, и валят трещины, тоже от механического напряжения.
Т.ч. все возможно... если конечно принтер не падал головой (печататющей) вниз :)

чето либо уже я глючу или комп ... но вроде отписывал в эту тему - ну да ладно ...

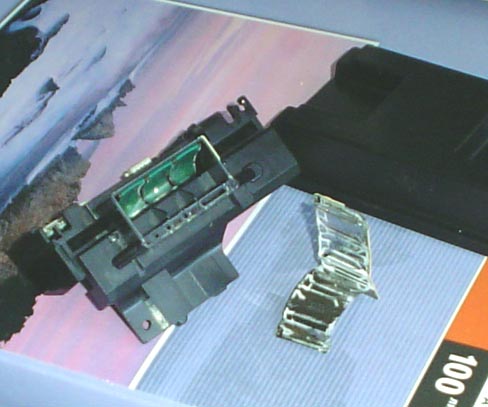

вот фото - не лутшего качества ... 8-(, ну не может этот фотик в макро работать - старенький ... он ...
голова в разобранном (если можно так назвать) виде ... крепится белым герметиком слои в самой нижней части (метал где) тоже проложен герметиком - герметик собака не пробиваемый ... разобрать что б не сломать не получилось ...
диаметр отверстий (чернильных подводов к самим дюзам) примерно 1,5 мм - на фото голова какого то Епсона А3-го формата старенького не думаю что много и лисльно изменилось ...

Так разобрать может каждый.
Надо разобрать так, чтобы был обратный ход. :)
Жаль, что не дали советов по марке клея, которым можно заклеить микроскопические трещины в системе подачи чернил от игл к дюзам.
Попробую ПОКСИПОЛ. Мягкие герметики хороши, но трещины прогрессируют под ними

Andrey-Aprint (Oct 31 2006, 05:55 AM) писал:

Меня съедает любопытство (и не только) по поводу внутреннего строения самого заборного штуцера ПГ, именно то, что до фильтра.

Оч. жаль того, что когда я ломал ЭПСОН 600, то не обратил внимание на строение узла подачи чернил и выкинул. Меня тогда интересовали сами дюзы.
Завтра съезжу к знакомым. Там этих принтеров - завались.
Попробую еще раз.
...............
Из четырёх клеящих составов (цианакрилат, поксипол, автомобильный герметик, термоклей) вибираю поксипол. Хотя, адгезия термоклея к пластику ПГ лучше, но его труднее наносить.
Корпус ПГ разваливается на глазах. Трещин гораздо больше, чем было в первай раз. Надо бы уже подвинуть поближе мусорное ведро...

ну понятно что любой моГет так ... но не каждый решится ... 8-))
в принципе отделить дюзы ПГ от корпуса можно - но ... сразу возникнут проблемы с отделением шлейфа - да и мешать он будет ... очень стараться придется - герметик соединяющий Низ ПГ и саму несущюю пластиковую конструкцию - ЗВЕРСКИЙ ...

единственное что могу посоветовать если уже ближе к ведру ... 8-))
быстренько срисовать конструктив
заказть на 3D фрезере аналогичную пластиковую конструкцию тока уже из материала близкого по характеристика к ПОЛИЭТИЛЕНУ ... и тогда можно будет лить ЛЮБЫЕ агресивные жидкости ...
можно и на сольвент тогда перпрофилировать аппарат 8-))
но вонючее занятие енто ... я вам доложу ... уЖасть ...
но печатать можно точно будет на чем хОшь ... 8-))
хоть на стекле ...

а по поводу конструктива подводов к самим распылителям ПГ - ни че вроде там супер накрученого нету -просто дынДочки ... доводят чернила до дюз и ВСЕ ...

да есть иголки с фильтром из металической сетки и все вроде ...

Это всё понятно.
.........

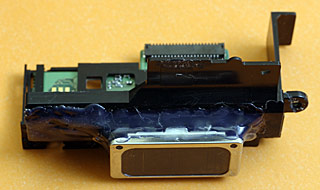

"Голова профессора" уже заклеена термоклеем. Не совсем удачно.
Тест первый безобразный.
Ведро - на расстоянии вытянутой руки.

Вот:

Воспоминания из далёкого детства: мужику отрезали голову, а чтобы она не сдохла, соединили мозг трубками с недостающими органами и измывались над получившимся сабжем.
....................
Продолжим.

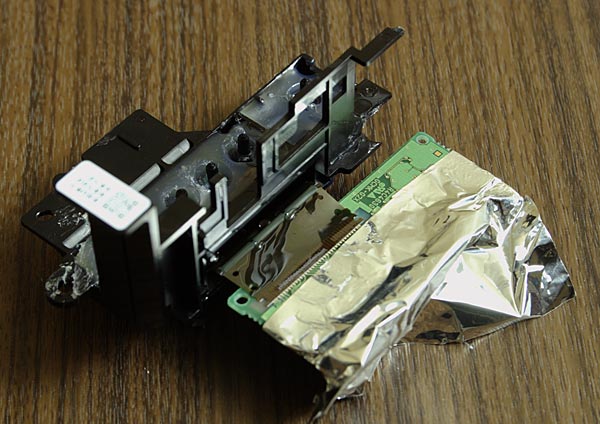

Феном попытаемся отпаять шлейф, а дабы сильно не повредить ПП, прикроем её фольгой.
Прошу прощения за некачественное фото. Завтра попытаюсь продать объектив EF-S 17-85 IS USM. Пользуюсь "китовым"

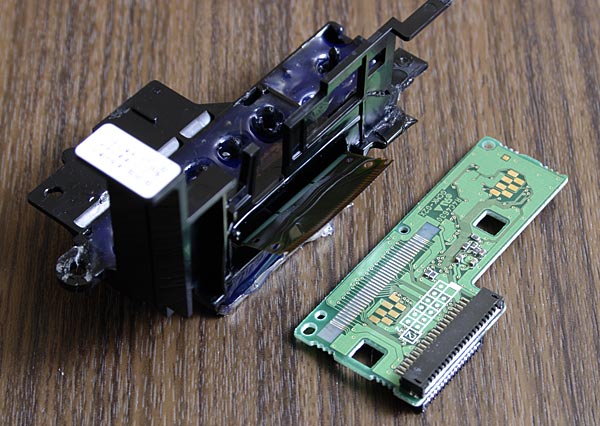

Супер! Отпаялось.
Чуть перегрелся и деформировался корпус ПГ, но прфессор-то уже давно умер.

Самое интересное: отделить пластину с пъезоизлучателями от корпуса. Там, говорят, нужно только алмазной пилой. Задача: отделить без деформации. Мож. есть еще точка возврата...
Попробуем феном
