Цитата

Отвод делать не обязательно. Можно проиммитировать роботу насоса на вынутом картридже. Точне сказать, таким образом можно определить давление при котором начинает открываться перепускной клапан. А манометр подключить к выходному отверстию картриджа.
Аналогично работает принтер в штатном режиме: если вы печатаете только чёрный текст - подкачка идёт для всех картриджей, до тех пор пока не сработает перепускной клапан.
З.Ы. : ошибки в конвертации рт. ст. в водяной я учёл...

Таким образом можно определить на какую высоту "насос" поднимает чернила. А манометром и послужит вертикальная трубка. Потом поставить чернила на такую же высоту.
PS:
Vecheslav, письмо отправил

Всем здрасте. Мы Сконструировали а вернее просто собрали СНПЧ буквально минут за 40, всё из АПТЕКИ, вложили не больше 200 рублей, всё герметично, клеить даже не чего не нужно, всё просто само собирается, принтер четвёртый день работает всё изумительно, кому интересно спрашивайте.

Цитата

А хоть какой принтер?

А принтер Business 2230, они принципиально все одинаковые.

Фотки в студию, плиз. :bravo:

вся инфа

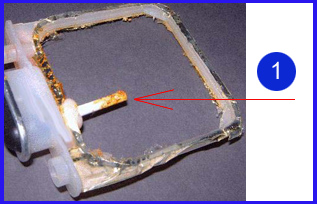

Вопрос к аааа: что это за патрубок (1) ? С одного из сайтов я понял, что немцы прямо сюда подводят чернилопровод.
Это забор чернил из мешка в помпу? А как из помпы они поступают в выходной патрубок?
И есть ли где то выход с перепускного клапана? Или такового нет?

Глядя на рапорт, видно, что картриджи пустые.
По логике вещей, после обнуления одного из картриджей - принтер должен перейти на отработку аварийного режима, т. е. заблокировать печать, до замены пустого картриджа. Но ты утверждаешь, что принтер печатает... ребус! Более того, принтер не выдаёт ошибки!

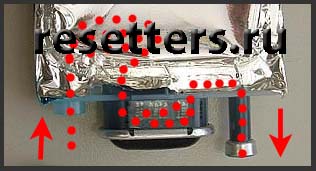

схема

Патрубок (1) они сами и переделали. Вэтом месте чернила из мешка поступают в клапан-насос. Потом имеется отверстие под буквами ,,rs."
В моем принтере (HP 1000) в Black картридже нет чипа вообще!

Делая вывод из всего вышесказанного, чернила подкачиваются в ПГ с достаточным избытком ( роботают в паралель все насосы, независимо от того какой расход в каждом в отдельности). Но при этом головы не подтекают. Тогда как из всеобщей практики известно, что стоит хоть на чуть-чуть превысить атмосферное давление в дюзовом пространстве, как голова тут же начнёт течь (для правильной работы давление в дюзовых камерах не должно превышать нулевого, а во многих случаях оно должно быть отрицательное).
Тогда напрашиваестя вопрос: может в головах №10, №11 есть какое то запорное устройство по образу и подобию поплавковой камеры в автомобильном карбюраторе? В таком случае всё сростается. И тогда все эти мешки и насосы не нужны. Нодо просто создать необходимое давлени, для того что бы чернила текли самотёком (говоря проще поднять баночку с чернилами на определённую высоту).

Цитата

А такой вопрос: если закрыть (скажем скотчем) контакты цветного картриджа, то что тогда запоёт принтер? Или ему, при такой схеме "хака" , всё таки нужен чип, хоть в нём и "пусто" (уровень чернил равен 0 ) ?

Про головки HP 10,11 очень подробно, но по-немецки:
http://www.refill-fa...tml#No10_Detail

Кто может сделать хороший перевод? А то Promt делает черт поймешь.

Я имею одну головку HP 11, которую завоздушил, но не знаю как вернуть ее работоспособность. Конструкция чем-то похожа на HP 15,45.

Принтер (хакнутый) будет печатать и без всех чипов в картриджах. Только в каком-то сочетании получилась такая ситуация, что принтер стал очень часто прокачивать чернила.

Да по этой ссылке, нормально описано. Похоже грамотные люди - разобрались.
Пробую перевести. Но перевести - это одно дело (сдаватьтысячи в институте - это ещё не говорит о знании языка), а вот технически адаптировать, не видя перед собой предмет будет посложнее. Но может совместно попробуем.
Вот первый абзац:
No.10, No.11 и No.82 печатная голова являются гениальной конструкцией. В отличие от принтеров, где в ПГ находятся все чернила в данном случае чернильные ёмкости закреплены стационарно.
Резервуар закреплён стационарно и только ПГ стремительно перемещается по направляющим. ПГ и чернильный резервуар связаны между собой шлангами. Посредством этих шлангов ПГ снабжается чернилами. Однако дозаправка, в отличие от реконструированных Epson (снпч), где чернила в трубах движутся свободно, здесь движение происходит под воздействием насоса.

...продолжение перевода:
материал взят с сайта (http://www.refill-fa...tml#No10_Detail)

Как это всё функционирует:

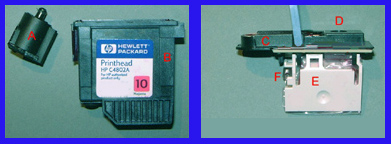

Печатный корпус головы состоит их 3 частей
A - область корпуса подвода чернил
B - собственно печатная голова, корпус с дюзами
C - печатная голова, крышка корпуса с регулирующим механизмом.

Печатная голова наполнена постоянной массой чернил. Так как чернила – это жидкость, то во избежание вытекания, внутреннее пространство печатной головы находится под определённым низким давлением . Это давление удерживают чернила от вытекания (похоже как в чёрных картриджах 45a HP500 / 600).
Это низкое давление образуется устройством регулирования в узле D (вентиляционный клапан), Е (2 управляющих рычага и 2 воздушные сумки) и F (механизм противодействия).
Область накопления чернил в печатающей головке имеет 2 ёмкости, предназначенных для накопления свежих чернил, они расположены в крышке корпуса C с вентилем запирания в регулирующем механизме, который в свою очередь, конечно, соединён с дюзами.

Если количество чернил уменьшается во время печати, то, конечно, должно происходить возмещение, недостающего объема, однако, вентиль накопления является закрытым возникшим низким давлением (недостающие чернила) он оказывает влияние на регулирующий механизм состоящий из 2 воздушных сумок. Эти воздушные сумки наполняются наружным воздухом через вентиляционный клапан в крышке. Так как эти обе сумки "раздуваются", в объеме возрастают, они выравнивают недостающий объем чернил. По мере раздувания этих сумок, они станут разжимать оба управляющих рычага предназначенных для управления клапаном. На изображении можно видеть один из управляющих рычагов (E) лежащий за воздушной сумкой. Воздушные сумки нажимают как будто на оба управляющих рычага одновременно. Оба управляющих рычага в крышке сконструированным таким образом, что если оба рычага далеко разжаты (небольшое количество чернил в голове и большое количество воздуха в воздушных сумках) вентиль притока чернил раскрывается. Таким образом, принтер формирует постоянный уровень чернил. Эти чернила устремляются в печатающую головку и закрывают клапан. Низкое давление снижается, и свободный механизм противодействия F медленно возвращается. Он стягивает оба управляющих рычага и выжимает, таким образом, воздух из воздушных сумок.

продолжение следует (в котором рассказывается об устранении завоздушивания головы №10,11)

Molodec! @}-->--

2 Slava2
Спасибо!
Когда пошел по ссылке впервые, - ничего не понял... не дружу с немецким... Теперь - проясняется :)
Еще раз - спасибо!
Ждем-с, продолжения :-[

окончание перевода статьи "Печатающая головка №10, №11 и №82"

Управление заправкой ПГ происходит исключительно по мере необходимости и совершенно автономно,

Важно понимать, что воздух и чернила во внутреннем пространстве ПГ абсолютно не совместимы. Во время манипуляций с картриджами, насосом может быть закачан воздух в ПГ, что может привести к неправильной работе регулирующего механизма. Такая разбалансировка может привести по мере расхода чернил в ПГ к её полному опустошению.


Как можно это устранить?
ОК –шанс есть, В корпусе ПГ есть для этого резиновый шарик. Он закрывает заправочное отверстие. Поддев иголкой этот шарик, надо извлечь его из посадочного места. Когда отверстие будет открыто, следует при помощи заправочного шприца удалить воздух из камеры ПГ. После этого надо снова запереть отверстие шариком.

В результате проделанной операции чернила ещё какое то время должны вытекать через дюзы. Внутреннее пространство является снова заполненное чернилами, но отсутствие низкого давления их не удерживает. По мере вытекания чернил давление в камере ПГ будет нормализовываться.

Для контроля правильности выполненной операции надо взвесить ПГ. Таким образом можно установить, сколько чернил в ней находится. Это должно быть 8 мл / 8 г.
