Приглашаем разобрать вопросы «по косточкам», т.е. во всех деталях.
• Можно или нельзя.
• А если можно, то как и какие пигментные.
• А если случилось что, то почему и что делать.
А также поделимся личным опытом использования пигментных чернил и решения проблем.
Сразу хочется сказать, что те, кто утверждает, что нельзя пигментные чернила использовать в 6-ти цветках, которые на водянке выпущены, - ОШИБАЮТСЯ. И это не голые слова, и мы не хотим это аргументировать исключительно личным опытом или продвижением чернил EVEREST
)Достаточно информации от самого производителя, чтобы сделать вывод о том, что можно и нужно, если хочется или надо достичь максимальной светостойкости.
Довод 1. Для всех принтеров на водянке и пигменте на водной основе производитель предлагает условно одинаковые головы (если не считать количество цветов и прочие мелочи для данного вопроса). А для сольвентных чернил – нужна обязательно другая голова. Пример – DX5 и DX7.
Довод 2. Одни и те же принтеры в разных регионах производитель может комплектовать разными чернилами. Пример: 4-х цветная серия принтеров Expression Home ХР в США на пигментных чернилах DuraBrite Ultra, а на нашем рынке – на чернилах Claria Home (цветные – водянка).
В общем, "по просьбе трудящихся" повторно разбирали вчера ПГ Т50.
Чтобы еще раз посмотреть, как там все устроено, как она работает. Проследить, по каким каналам проходят чернила от штуцеров (для посадки картриджей) и до дюз, точнее,- отверстий сопловой пластины.
Это может дать возможность лучше представить, понять:
- возможные причины дефектов печати,
- почему воздушные пузырьки так сложно удалить из ПГ Epson,
- на каком участке наиболее вероятен засор, засыхание чернил,
- правильно ли мыть ПГ по одной методике при разных проблемах (засорах),
- какой способ промывки может быть действительно самым оптимальным.
Ради чего это все?
Чтобы ПГ прослужила максимально долго.
Именно с разборки ПГ и надо начать данный разговор, чтобы посмотреть, что, где и как работает, и какие могут на каком участке быть проблемы.
Ну-с, приступим.
Присоединяйтесь к обсуждению со своими комментариями и вопросами.

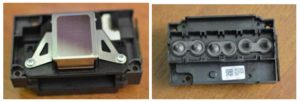

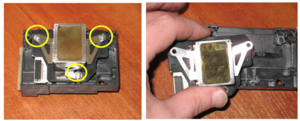

Вот она во всей красе, с двух сторон. Собственно, это ПГ + держатель штуцеров.
Чтобы разъединить две части, откручиваем 3 винта. Здесь и далее, может слишком детально будем описывать, но аудитория-то разная, хочется, чтобы всем было понятно, включая тех, кто не снимал ПГ вообще с принтера.

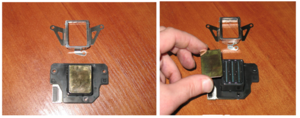

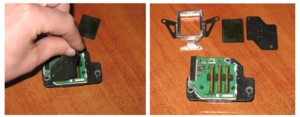

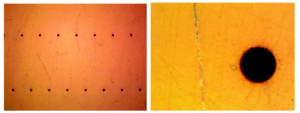

Снимаем рамку и саму пластину дюз. Сопловая пластина – тонкая металлическая пластина с рядами микроскопических отверстий, сквозь которые чернила вылетают на бумагу. Глазом их очень сложно рассмотреть. При увеличении можно видеть, что отверстия идеально круглые.

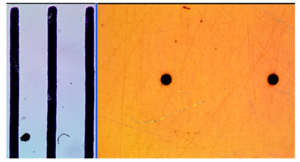

Чтобы вычислить диаметр сопла, снимем шкалу при том же увеличении. Расстояние между штрихами 100 мкм. Расчет дает диаметр сопла (для данной б/у ПГ) приблизительно 28,6 мкм, расстояние между ними 276 мкм. Длина пластины 2,8 см, на ней равномерными рядами помещаются по 90 сопел на каждый цвет. Надо понимать, что в ПГ для принтера ХР-55 со 180 дюзами на цвет расстояние между соплами сократится вдвое при сохранении размера пластины.
Через сопло выбрасываются капли разного объема, от 1,5 пл (1 10 -12л) до 20 пл.
Требования к пигментным чернилам, например, таковы, что для нормальной работы ПГ с пигментными чернилами размер частиц не должен быть крупнее, чем 1/100 размера сопла, т.е. не крупнее 0,28 мкм (280 нанометров). В чернилах EVEREST, например, распределение частиц по размерам от 80 до 115 нанометров, поэтому никаких проблем не должно быть при соблюдении правил их использования и хранения.

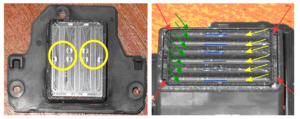

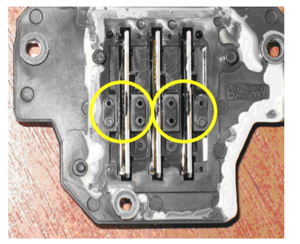

Под сопловой пластиной отверстия выхода чернил. Центральные - по 2 выхода, направленные в противоположные стороны, к соответствующим каналам. Т.е. чернила выходят из этих отверстий и распределяются по длине печатающей головки вдоль сопел одного цвета.
Большую роль играет то, насколько качественно приклеена сопловая пластина и насколько агрессивными к этому клею могут оказаться используемые чернила, иначе чернила из одного канала могут перетекать в другой и подмешиваться, давая ложный результат печати «не теми цветами». Это явление называют разгерметизацией ПГ.
Междюзовые каналы указаны желтой стрелкой, синие линии расположены
на выходе чернил. Зеленая стрелка - чернила.

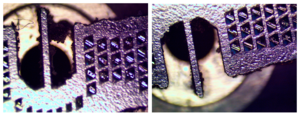

Сделаем срез ПГ по одному из чернильных каналов, открывается вот такая симпатичная микросхема, управляющая подачей чернил («капля по требованию»).
Электрическая часть нас с вами мало волнует, так как мы не можем ее создавать или ремонтировать. Повосхищались и все. Разве только в том смысле, чтобы знать, где и что находится, чтобы не залить жидкостью/чернилами и не вызвать короткое замыкание и смерть ПГ.
Зайдем теперь с другой стороны, со стороны штуцеров, чтобы понимать, куда и как поступают чернила из картриджей.

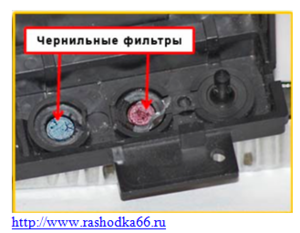

Если спилить штуцер, то можно увидеть фильтры.
Естественно, фильтровать чернила на входе в ПГ (так сказать, у самых ворот) – это самое правильное решение. Однако, с другой стороны, если производитель оригинальных чернил говорит о микрофильтрации (и дегазации) своих чернил при производстве, то спрашивается – а для чего еще одна фильтрация? Но за это спасибо должны сказать пользователи совместимых чернил/ПЗК/СНПЧ. Ведь наличие этих фильтров, наверняка, спасло много ПГ от преждевременного выхода ПГ из строя.
Например, какие-то чернила плохо отфильтрованы или используются просроченные/перемороженные пигментные чернила, то эти чернильные фильтры задержат крупные частицы и агломераты, что, собственно, авторы этой иллюстрации как раз и демонстрируют. Поэтому так хорошо выручает «обратный отсос».

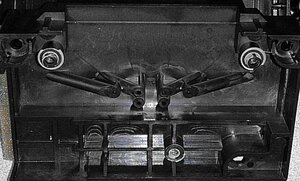

Кстати, почему бы не промывать эти фильтры с обратной стороны? Через трубки:
После фильтров уж точно частицы чернил не могут создать затор в каналах. Исключение составляют случаи, когда без достаточной консервации в чернилах могут размножаться бактерии и грибки, тогда чернила загустеют (и даже закаменеют!) на любом участке своего пути от штуцеров и до сопел.

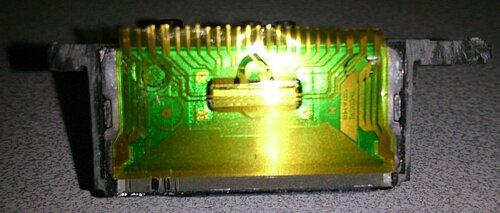

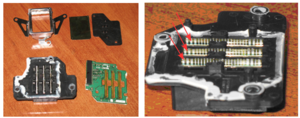

Теперь посмотрим каналы входа чернил в ПГ. Снимем резиновую прокладку, изолирующую микросхему, отклеим контактную группу от ПГ. Стрелки указывают на кантакты пьезоэлементов.

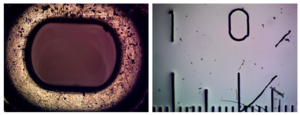

Входных чернильных каналов 6 (по одному на каждый цвет), они по форме овальные.Размер достаточно большой (на шкале расстояние между большими делениями 1 мм) – чуть больше 1 мм.
К этим входным каналам герметично крепятся трубки от штуцеров.
