Anbel-Дык скачал штук сто,все по разбору,схем нет.
Программа Аджуст есть.Драйвер двигателей BD64532EKV,спасибо за наводку на стабилизаторы,есть два подозрительных как раз в обвязке этого драйвера.

Драйвер двигателей BD64532EKV пока не нашел в каких принтах он еще применяется, а вот на E09A54RA на 22ногу приходит 42в, а на 24ногу 3.3в. Попробуйте 24ногу на землю прозвонить, не коротит ли цепь 3.3в.

Если будет возможность, сделайте фото платы.

Да,на 22 ногу 42в,а 24 нога коротит на землю.Прозвонил на землю все площадки под E09A54RA,7,9,10,11,12,13,14,15,17,19,21,24 коротят на землю.Фото платы сюда скинул:
http://imglink.ru/sh...17960fb8067ef55
http://imglink.ru/sh...518a8264563d773
http://imglink.ru/sh...8f0f9bd711d41ba
http://imglink.ru/sh...4d811d84d88ae32

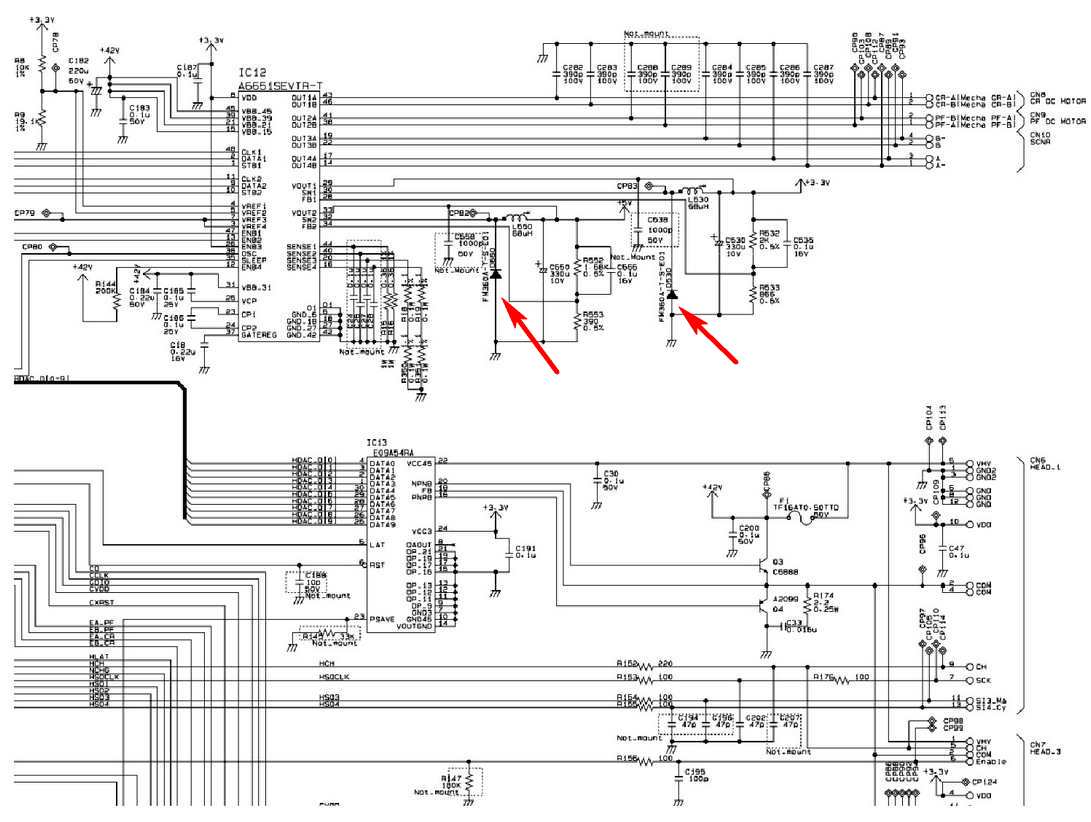

Вот часть схемы, E09A54RA присутствует а BD64532EKV не смог найти, но можно и так попробовать найти где собака порылась. Вопрос в том, что предшествовало невключению платы, если воздействие грозовых разрядов то смысла нет ремонтировать. Обычно летят диоды в преобразователях, стабилизаторы реже выходят.

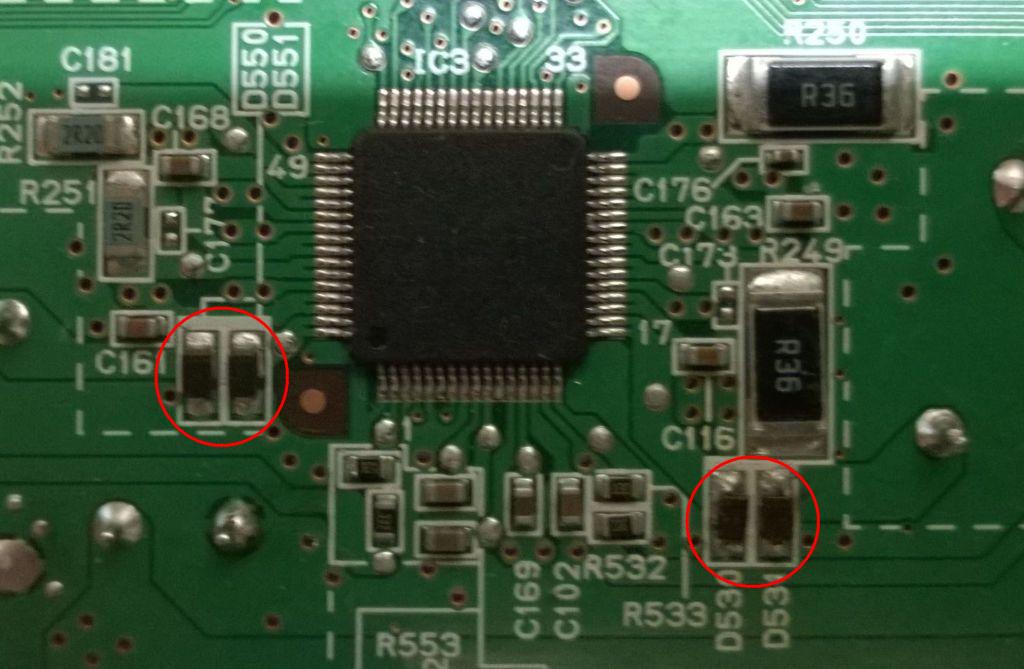

loskun спасибо за схему и за помощь.На эти диоды я первым делом подумал(в начале темы было,читал)проверял,которые два по выше на фото,звонятся в одну сторону 170(оба),в другую бесконечность(оба),а те что ниже звонятся на замыкание,поэтому я их и снимал(на фото видно D530,D531)сами диоды целые,а вот площадки под ними на замыкание при прозвонки...А пред история такова:напечатал пару страниц и выключил(всё как обычно)дня через два понадобилось ещё по печатать,включаю,пошла проверка сканера,не закончив проверку выключился как будто из розетки вынули,включил второй раз,выключился на проверке принтера,третий раз нажал вкл.,всё прошёл и встал в "готов",думаю мож контакт где(Розетка,провод)плохой,что бы при печати не отключился,отключил кнопкой,проверил контакты,больше он не включился,даже индикатор не вспыхнул (((.Грозы точно не было ))).

Да, непростая работа предстоит по поиску, бывает ищешь микросхему с КЗ по питанию, а оказывается керамика.... Ну что-ж, если будете дальше ремонтировать то отпишетесь. Чем могу, как говорится. Удачи.

Конденсатор С101(на схеме между 15 ногой и 24 ногой E09A54RA)звонится на коротко попробую сдуть его проверить.

Наткнулся на такой вот способ нахождения КЗ на плате,
http://www.youtube.c...h?v=bQ4sJ0sJ4xw
Думаю попробовать или нет?Скоро донор придёт,подождать и с ней сравнивать?

Если есть источник со стабилизацией тока, то почему и не попробовать.

Похоже Б/П,вышел из строя и подтянул мать за собой.С новой мамкой включился и выключился,подкинул другой Б/П,заработал.

может кто подсказать что за транзисторы - FTP01 2N02?

стоят в хр-600, залил головку, сгорел предохранитель, заменил -перестал определять картриджы
померял выводы E09A7218A в плате:
11-земля - обрыв
12-земля - 26,1 КОм
13-земля - обрыв

17-земля - обрыв
18-земля - 26,1 КОм
19-земля - обрыв

Riman сказал:

здравствуйте, у меня абсолютно схожая ситуация. С БП 42в есть, подключаю плату и на 1 ноге 2,7в на 3 ноге 0,7в.
У меня T50, все прозвонил как и у вас - целое. Подскажите что еще можно проверить?

Сегодня на пол часа дали живую мать от т50, проверил еще раз транзисторы, микросхему, предохранитель и резисторы в обвязке транзисторов. Все целое. Диод возле двух электролитов тоже целый. При подключении бп напряжение падает до 2,7 и 0,7 там где на живой плате 42В. При попытке включить загорается зеленая лампочка и тухнет. Нет писка из бп как было на плате когда скисли транзисторы и драйвер и несколько резисторов. Подключен только шлейф от кнопок. Есть полная схема на т50? То что находил, не полная схема платы. И если пробовать способом найти кз из видео, какой максимум ток можно дать на плату? И напряжение больше 36В дать мой бп не может, но это не принципиально.

Здравствуйте. Очень надеюсь на помощь форума и знающих людей. Есть данный аппарат, не включается. То есть вообще, нажатие на кнопку питания и тишина. Я выпаял две транзисторные сборки, после этого аппарат стал включаться, двигает головой, и через некоторое время выдает ошибку. Из шлейфов ПГ подключены (считать от разъема USB) Первый широкий, второй широкий, пятый узкий. Панель управления естественно подключена.Так же подключены все остальные разъемы. ПГ сухая, аппарат без СНПЧ, но с неориг. картриджами. Следов залития, по крайней мере там, где стоят картриджи, нет. Помогите пошагово попробовать воскресить аппарат. Знания в электронике есть, но поверхностные. Инструмент, тестер, паяльная станция, имеется, а вот знания мат. части не очень. Что требуется от меня, чтобы вам проще было мне помочь? Может-ли означать то, что я выпаял транзисторные сборки и принтер включился, что микросхема живая и нужно заменить только эти сборки?

Тут жива тема или нет?

Ребята,помогите с Epson TX650.Отдали мне Epson T-50 бесплатно на запчасти и я взял голову с него.Там вовремя не вывели слив наружу и памперсы переполнились и залили мат.плату.Сказали в мастерской ремонту не подлежит.Я проверил головку-дюзы отличные все(проверял шприцом над ведром.Думаю-поставлю в 650.Поставил,принтер включился,все нормально.Запустил прокачку,прошла успешно.И только я хотел печатнуть тестовую страницу-принтер выключился наглухо.При нажатии на кнопку включения мигает зеленым на полсекеунды и все.Помогите кто сможет пожалуйста!Поставил потом в него другую головку,рабочую-тоже самое.Переставил эту головку(рабочую) на другой принтер-все нормально.Получается голова эта от Т-50 мне спалила что то в принтере.

chadaev сказал:

Получается, что эта тема станет теперь будет Вашей любимой темой, пока не отремонтируете принт. А если серьезно, то в теме все описано как восстановить принт.

Подскажите пожалуйста! Может кто то сталкивался! На ТХ650 22 ножка ep09a7218a коротит на землю при выпаяной микросхеме и кондере С71! Ниче не могу понять, это при том что визуально ни с одной ни с другой стороны она никуда не идет!!! HEEEEEEELP!)))))

loskun, Подскажите пожалуйста Вы сталкивались с такой проблемой????

22-я ножка - это +3,3V, и если она звонится на землю, ищите КЗ по этой цепи. Визуально можете не увидеть, плата многослойная. Для начала проверьте диоды, а дальше, если не они, лучше озаботиться поиском новой платы.
