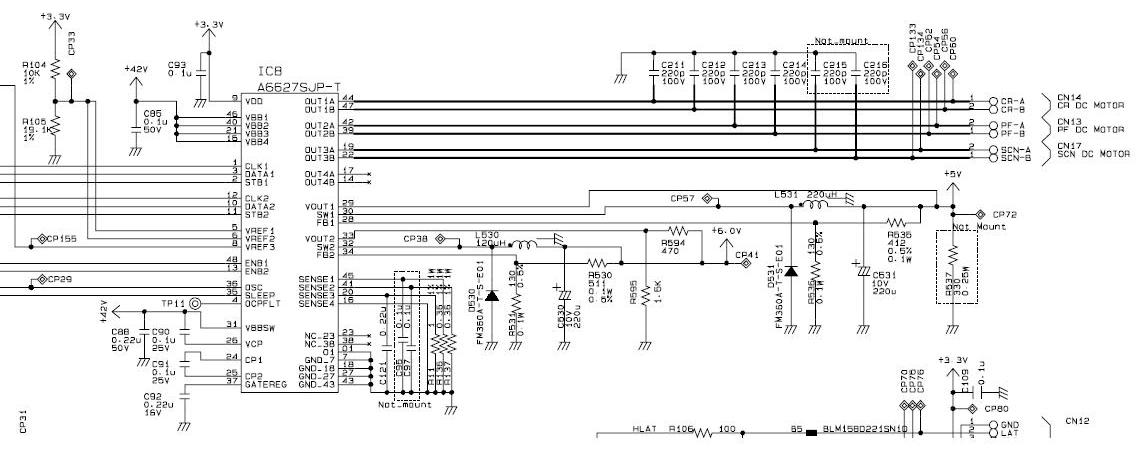

Вот формирование 5в

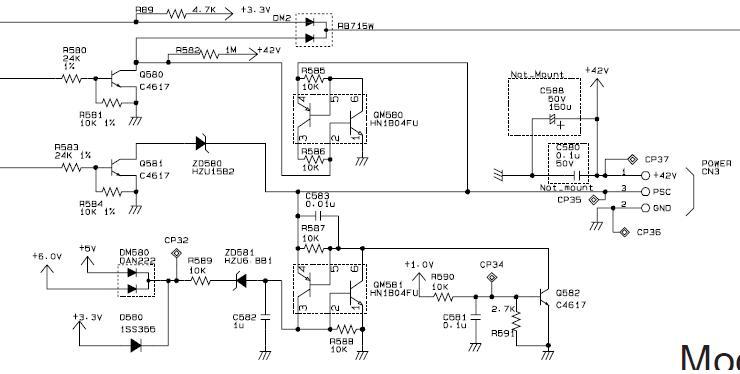

Вот подключение и управление БП

На первой схеме микросхема А6627 за что отвечает помимо моторов,разве она формирует управлением БП?
Где то я уже читал в постах по ремонту TX650 ,что принтер заработал после замены этой микросхемы.

там формируются напряжения 5в, но когда есть 42в. Обратите внимание на 3-ю ногу разьема БП. Когда разьем отключен там 42в есть, когда вы его подключаете 42в пропадает. на исправной плате 42в присутствует при подключенном разьеме.

При отключеном разъёме 42в. присутствуют на 1 и 3 контакте,когда подключаю к плате на на 1 - 2,7в на 3 - где то 0,7в.
Так на исправной плате 42в. будет и на и 1 и на 3 контакте?

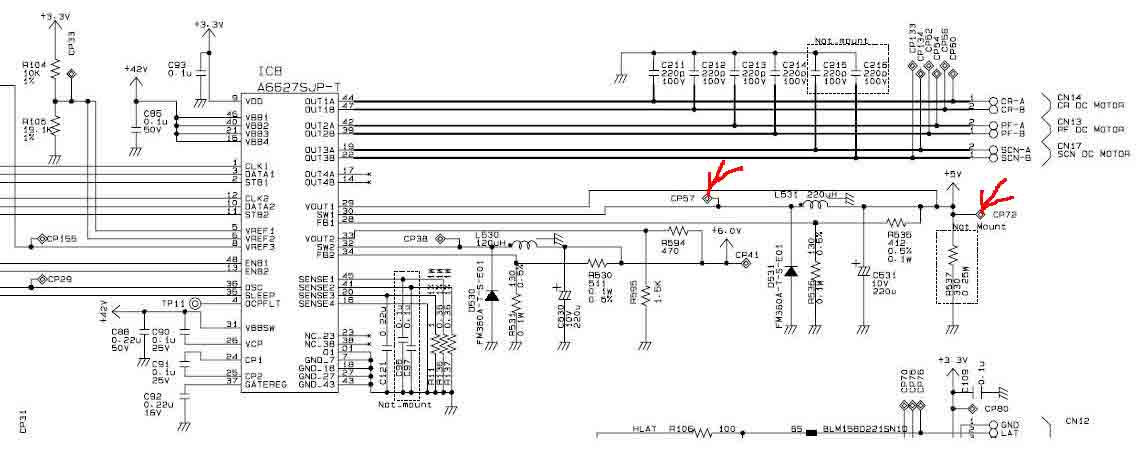

Вообщем такая ситуация на схеме с микросхемы нога 29,30 где формируется 5в. указано стрелками коротит на землю .
Будем копать дальше.loskun спасибо за схемы.

Диод D531 по схеме ,по моей плате D551 пробит.

Я меняю эти диоды с разборки с старых плат от Кэнон.

Это вроде бы диод Шоттки,60в.корпус SMA,SMB.

Да там только Шоттки, я не заморачиваюсь с маркировкой, просто беру плату от Кенона типа МП140, там их в преобразователе 3шт стоят (правда чуть покрупнее), и оттуда ставлю в Эпсоны. Найдите у себя что-то похожее из современных диодов, пробуйте..

В нашем городе достать диод Шотки с таким же номиналом да ещё поверхносного монтажа было проблематично.
Но как говорится ничего нет невозможного ,был приобритён и припаен.

Ура ,принтер запустился ,но это как говорится только предварительно.
Осталось ещё проверить ПГ и подключить.Ещё раз выражаю большое спасибо loskun и морально и технически меня сильно поддержал,
буду рад ему то же чем-то помочь.

Отлично что заработал, давайте уже допроверяем МС ИС7 где горел предохранитель, потому что бывает даже при исправном предохранителе она неправильно работает. Я проверяю так - выпаиваю резисторы по 1ом и меряю выхода со стороны микросхемы на землю, если больше 20 МОМ считаю ее исправной по выходу, если меньше (обычно до 1ком, чаще сотни ом) то соответственно нужно искать оную. При повреждении ее выходов предохранитель бывает цел. Еще эта микруха каким то способом влияет на определение картриджей, когда все исправно а картриджи не определяет, ее замена решает проблему. Пару случаев было.

По поводу головки, то прямого выжыгания сборок небыло, возможно она жива. На данный момент определения ее исправности кроме как подключения в схему, я не знаю. Другое дело как защитить плату от сжигания при подключении неисправной головки, вот над этим сейчас думаем, возможно позже будет методика. Как всегда не хватает времени...

В общем всё подключил,выдаёт ошибка принтера ,где то засада.По микросхеме МС ИС7 драйвер,ноги 11,12,13 между собой 126 Ом на землю 26 кОм без выпаивания 0 Ом резисторов.Так же для ног 17,18,19 .Если ничего не выгорело значит ли что ПГ исправна?

Если ничего не выгорело, то это не значит, что ПГ целая.

А что говорят сервисные программы по поводу ошибки?

Дурилка я картонная ,как говорится разбираешь будь внимателен,а собираешь в десять раз будь внимателен.Так оно и получилось не увидел два разъёма сенсорных датчиков,поэтому и выдавала ошибку.

Всё подключил ,всё запустилось,катриджи определились.

Приходится после всего этого застоя чистить головку программно ,хотя до этого я её конкретно прочистил чистящей жидкостью ,но наверно пока ремонтировал плату чуть подсохло.
Честно не думал что я его зделаю ещё раз большое спасибо loskun.loskun если вы занимаетесь ремонтом принтеров буду вам полезен по доставке запчастей из Китая на любые устройства.Через личку.

Ну вот и отлично, еще один Эпсон ожил и на душе радостно. Купите для него хорошую СНПЧ и хорошие чернила, и он будет служить долго. За предложение спасибо, но ремонт электроники и сложный ремонт бытовых принтеров это дорогое удовольствие. Я ремонтирую чисто ради удовольствия, когда клиент бросает хороший аппарат, и у меня в сервисе собирается несколько штук. Но это уже отклонение от темы. Прикольная штука интернет, я в Украине вы в Владивостоке а принтер отремонтировали. Поставил вам "+" за то что все таки отремонтировали аппарат.

Здравствуйте!!!
Прочитав данную тему форума, я понял, что Вы грамотный специалист.
Опишу свою проблему с МФУ EPSON TX-650, если поможете буду очень благодарен.
При печати страницы, сначала писал «ошибка принтера», затем после выключения и включения стал писать, что не одного картриджа не видит, после 2-х выключений и включений принтер совсем умер. Почитав данный форум, обнаружил, что сгорели транзисторы QM1 (ТТ-3034), QM2 (ТТ-3043) и резистор R87 (47 Ом), предохранитель F2 живой. Заменил резистор R87 и транзисторы на аналоги (КТ-972, КТ-973). Разобрал головку, там всё чисто, раз ух разобрал то и протёр там всё.
После замены вышеперечисленных элементов, принтер стал включаться но не видит не одного картриджа. Если вытащить только один, то не видит только его. Причём очень интересно, если вытащить только чёрный цвет, всё равно не видит все цвета, а если вытащить любой другой, не видит только его. Грешу на шифратор IC7 (E09A7218A). Можно его как-нибудь достоверно проверить?

Сергей957 сказал:

Посмотри эту полезно полистать

Там везде про неисправность предохранителя и транзисторов. Я эти неисправности устранил, только вот шифратор новый найти не могу. Вот и спрашиваю, мог он сгореть или нет и как его проверить?

Сообщение #31, все расписано. Можно не выпаивать резисторы 1ом, тогда 25-26ком.
