На выходах 11; 12; 13 - 26,6 кОм.
На выходах 17; 18; 19 - 1,49 кОм.
Ничего не выпаивал. У кого есть возможность, померьте на выводах 17, 18, 19 какое сопративление должно быть?
Вот ещё подумал, для уверенности может предохранитель выпаять и проверить. В схеме звонится как положено.
Решено
TX650 - Ремонт принтера
схемы, предохранители, бп итд.
| Сообщение #42 Отправлено 31 октября 2014 - 18:51
А преду до фени...в цепи или нет...учите основы электротехники.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #43 Отправлено 31 октября 2014 - 20:52
Я про то, что в цепи мож где коротит, может через шифратр, может ещё через чего, если КЗ сидит в цепи и предохранитель горелый то он соответственно будет звониться как исправный. Была-бы схема принтера, вопросы тогда все отпали сами сабой.
| Сообщение #44 Отправлено 01 ноября 2014 - 07:58

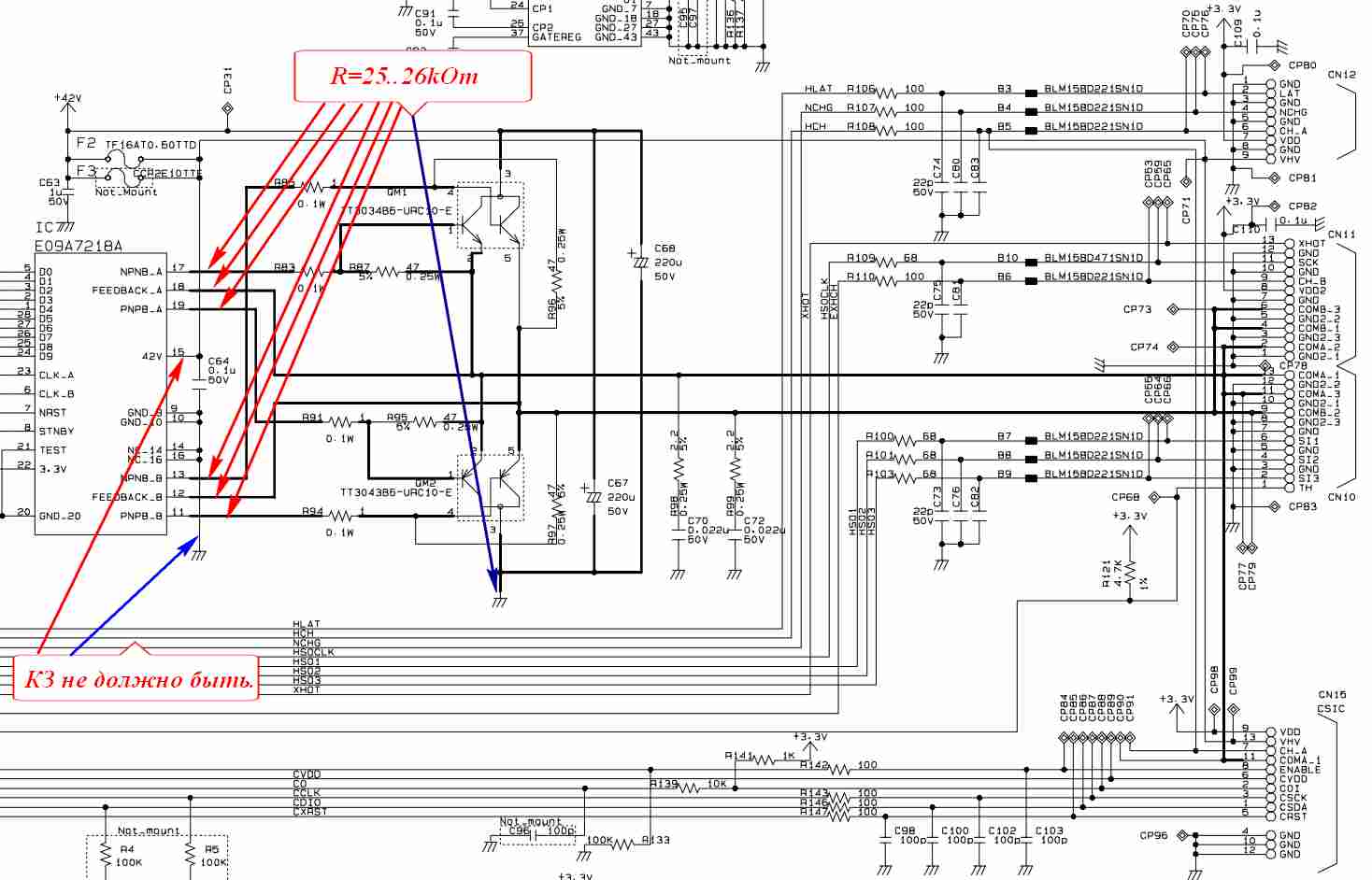

Сергей957, схема той части которая Вам нужна есть в первом сообщении этой темы. Методика проверки описана в топике. Для понимания показал графически. Для ремонта электроники читайте внимательно тему, но ПГ, скорей всего, придется менять. Если в Вашем случае сопротивления отличаются, то или неправильно впаяны ключи (неисправны), или неисправна IC7. Тогда нужно выпаивать 4 резистора 1ом и локализовать неисправность. Дерзайте.
| Сообщение #45 Отправлено 02 ноября 2014 - 12:16
Спасибо!!!
До последнего не хотелось перепаивать шифратор, поэтому и переспрашивал.
Отпаял выводы шифратора IC7 № 17, 18, 19, имею следующие показания относительно корпуса:
- на отпаяных выводах микросхемы имею: 17 - 1,4 мОм;
18 - 1,4 кОм;
19 - 2,7 мОм.
- на печатной плате: 17 - 3,2 мОм;
18 - 3,2 мОм;
19 - 3,2 мОм.
Остальные выводы припаяны к печатной плате.
Короче говоря, придётся заказывать новый шифратор IC7.
До последнего не хотелось перепаивать шифратор, поэтому и переспрашивал.
Отпаял выводы шифратора IC7 № 17, 18, 19, имею следующие показания относительно корпуса:
- на отпаяных выводах микросхемы имею: 17 - 1,4 мОм;
18 - 1,4 кОм;
19 - 2,7 мОм.
- на печатной плате: 17 - 3,2 мОм;
18 - 3,2 мОм;
19 - 3,2 мОм.
Остальные выводы припаяны к печатной плате.
Короче говоря, придётся заказывать новый шифратор IC7.
| Сообщение #46 Отправлено 04 ноября 2014 - 17:02
Сосед отдал свой старый, раздолбанный принтер epson r270, говорит, мож чего с него пригодится.
Включил его, вроде работает, головка засохла только. Хотел спросить. Подходит ли головка и планка определения картриджей к epson tx 650?
Хочу на epson r270 проверить свою головку и планку определения картриджей от epson tx 650.
Включил его, вроде работает, головка засохла только. Хотел спросить. Подходит ли головка и планка определения картриджей к epson tx 650?
Хочу на epson r270 проверить свою головку и планку определения картриджей от epson tx 650.
| Сообщение #48 Отправлено 04 ноября 2014 - 19:15
Жаль!!!
Заказал новый шифратор, и чтоб его не спалить ещё раз, хотел удостовериться в исправности головки.
Заказал новый шифратор, и чтоб его не спалить ещё раз, хотел удостовериться в исправности головки.
| Сообщение #49 Отправлено 06 ноября 2014 - 17:07
Поменял шифратор, сопративление на выходах 11; 12; 13; 17; 18; 19 - 26 кОм, но картриджы не определяются.
Вместо ТТ3034 и ТТ3043 стоят КТ973, КТ973, может в этом проблема?
Думаю рискнуть поставить планку определения картриджей в каретку от epson R270. Стоит с этим замарочиться?
Вместо ТТ3034 и ТТ3043 стоят КТ973, КТ973, может в этом проблема?
Думаю рискнуть поставить планку определения картриджей в каретку от epson R270. Стоит с этим замарочиться?
| Сообщение #50 Отправлено 06 ноября 2014 - 17:17
Принтеры просто хобби.
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
| Сообщение #51 Отправлено 06 ноября 2014 - 17:23
Вместо ТТ3034 и ТТ3043 стоят КТ973, КТ973, может в этом проблема?
Может быть, я никогда КТ не использовал в Эпсоне. Но если ключи не работают то картриджи определяться не будут.
Попробуйте так. Запускаем аппарат, он просит картриджи, картриджи не вставляем а говорим аппарату что вставили, он бегает, проверяет и не найдя картриджей снова стает в позицию замены картриджей, теперь вставляем картриджи и вот теперь должно все определится и будет подача напряжений на ПГ. Если нет, то обратно смотрим предохранитель и т.д.
| Сообщение #52 Отправлено 06 ноября 2014 - 17:39
Предохранитель целый, уже проверил. Есть плата SCIC от принтера R-270 она совместима с TX-650? Там и там по 6 цветов.
Если вытащить любой цвет кроме чёрного, принтер не видит только один цвет, а если вытащить чёрный, тогда не видит неодного, на чёрный цвет както странно реагирует, вернее никак не реагирует. Вот и думаю может ещё и плата SCIC подгорела.
Люди пишут, что с транзисторами КТ принтеры работают.
Если вытащить любой цвет кроме чёрного, принтер не видит только один цвет, а если вытащить чёрный, тогда не видит неодного, на чёрный цвет както странно реагирует, вернее никак не реагирует. Вот и думаю может ещё и плата SCIC подгорела.
Люди пишут, что с транзисторами КТ принтеры работают.
| Сообщение #53 Отправлено 06 ноября 2014 - 19:19
Пропаял все выводы шифратора ещё раз, картриджы определились.
При печати ужасно полосит, головка наверно совсем засохла, и при тесте дюз не печатает два последние цвета, а чёрный-двойные мутные полоски.
В чём может быть дело? Куда теперь лезть?
При печати ужасно полосит, головка наверно совсем засохла, и при тесте дюз не печатает два последние цвета, а чёрный-двойные мутные полоски.
В чём может быть дело? Куда теперь лезть?
| Сообщение #54 Отправлено 06 ноября 2014 - 21:39
Сергей957, терь нужно узнать в каком состоянии дюзы и каналы ПГ.
| Сообщение #55 Отправлено 07 ноября 2014 - 14:01
Чернила цветов, которые не печатаются, уходят при прочистке ПГ, можно сделать вывод, что дюзы не забиты. При печати теста дюз, дюзы 2-х последних цветов не печатаются. Может нет управления на эти цвета? При Ч/Б печати картинка чередуется широкими полосами (1,2 см) 10 шт.
| Сообщение #56 Отправлено 24 ноября 2014 - 11:01
Здравствуйте,такая же проблема с EPSON Office TX510FN,с б/п 42в выходит,подключаю к плате 2.7в,транзисторы целые(выпаивал проверял)F2-целый,IC7 на плате нет,есть IC9 E09A54RA 30 контактов,подскажите пожалуйста какие контакты звонить что бы проверить её,схемы нет,поисковики выдают не то что надо.И ещё вопрос:Скоро будет ешё такой же,но проблема с ПГ,мать рабочая,если мать подкинуть на первый что то нужно будет делать(прописывать ID ПГ)или вкл и вперёд...
Спасибо.
Спасибо.
| Сообщение #57 Отправлено 24 ноября 2014 - 11:21
Нужно найти замыкание по 42в. Через предохранитель питание идет на цепи головы, а на драйвер двигателей допустим 42в идет напрямую с БП.
E09A54RA запитана через предохранитель, а вот транзисторы напрямую.
E09A54RA запитана через предохранитель, а вот транзисторы напрямую.
| Сообщение #58 Отправлено 24 ноября 2014 - 20:13
Так это КЗ?,2.7в всё таки идёт,я пробывал другой Б/П закоротить,он в защиту и 0в на выходе,плата на столе,всё отключено от неё,транзисторы выпаяны,IC9 тож с дул,всё ровно при подключении 2.7в.Получается идти по линии 42в искать КЗ?Правильно?Была бы схемка было бы проще...А по поводу донорской мамки как?
| Сообщение #60 Отправлено 25 ноября 2014 - 07:24
А по поводу донорской мамки как?
Можно ставить, вкл и вперед... Но правильней будет прописать ИД ПГ, откалибровать, указать смену мотора. Желательно прописать ИД для правильной работы ПГ (если найдете чем прописать, т.е. Аджаст или альтернативный софт).
По поводу 42в, на плате присутствуют стабилизаторы 3.3в и 5в, входное напряжение у этих стабилизаторов 42в. Еще присутствует стабилизатор на 1.05в, которое формируется из 5в. Обычно 2.7в указывает что один из этих стабилизаторов не работает.
Схемы от этого аппарата у меня нет, давно не видел схем в СМ. Микросхема драйвера двигателей A6651SEVTR-T?
