...из этого следует очередная загадка: давление в рабочей камере (камере с поролоном) нулевое?? А следовательно, уровень чернил в этой камере сбалансирован за счет поверхностного натяжения жидкости в поролоне с одной стороны, и каналов дюз в самой ПГ, с другой стороны. Поролон в камере выполняет роль как демпфера от вспенивания чернил при из взбалтывании, так и устройства, уравновешивающего давление в рабочей камере.
А следовательно варианты по исключению этих камер при конструировании СНПЧ - может вылезти боком.
Решено
Про работу картриджа Canon
в разных режимах
| Сообщение #21 Отправлено 07 декабря 2011 - 19:11
Принтера НР400 серии, HP800 серии, 900-й, 1100-й, 1200-й,ср1700, k5400, k850, k8600 и др.
А теперь ещё и epson L800 , epson L1800.
А теперь ещё и epson L800 , epson L1800.
| Сообщение #22 Отправлено 08 декабря 2011 - 12:08

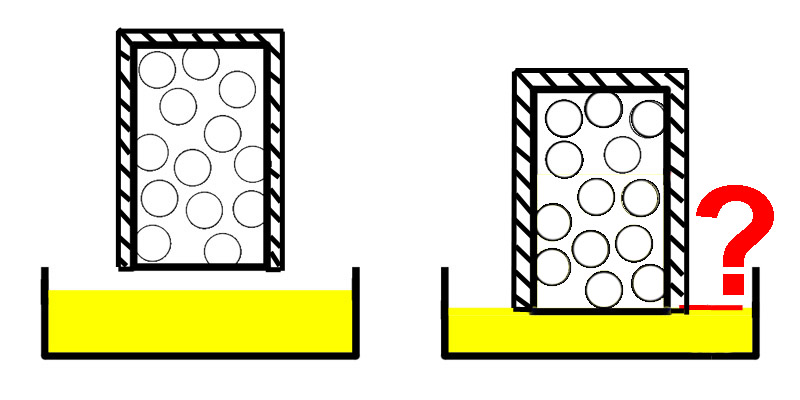

Ну, тогда у нас поролон будет не в свободном пространстве, а в картридже. Если свободный доступ только с одной стороны, то чернила не смогут подняться до прежнего уровня - давление воздуха в закрытом пространстве не позволит.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #23 Отправлено 13 декабря 2011 - 18:05

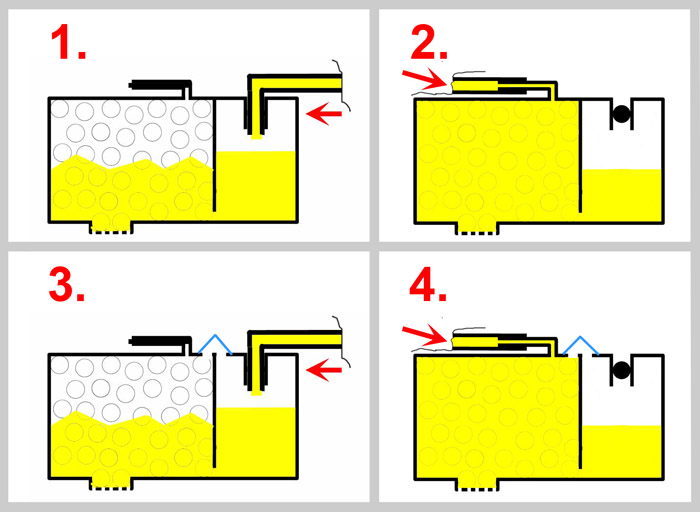

Пока никто толком не ответил, какой вариант лучше:
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #24 Отправлено 14 декабря 2011 - 07:09
Художник из меня никакой, поэтому скажу просто, первый вариант у меня работает стабильно лет несколько на разных Кэнонах.
Попробую обЪяснить свое видение такой системы. Когда картридж залиаешь чернилами первоначально его нужно держать вверх ногами и тогда практически весь воздух из обеих камер выходит наружу. При установленной системе из-за пониженого давления при печати чернила подсасываются из доноров. Воздух просто никк не может поступить в саму систему, разве только через ПГ. Значит все 4 рисунка в принципе работоспособны, конечно если в 1 и 2 сучае удалить воздух из системы. Как вариант поставить клапана сброса воздуха как на большинстве ПЗК Епсон
Попробую обЪяснить свое видение такой системы. Когда картридж залиаешь чернилами первоначально его нужно держать вверх ногами и тогда практически весь воздух из обеих камер выходит наружу. При установленной системе из-за пониженого давления при печати чернила подсасываются из доноров. Воздух просто никк не может поступить в саму систему, разве только через ПГ. Значит все 4 рисунка в принципе работоспособны, конечно если в 1 и 2 сучае удалить воздух из системы. Как вариант поставить клапана сброса воздуха как на большинстве ПЗК Епсон
Canon 4940+СНПЧ, Epson R295+СНПЧ, Epson 1410(сублимат)+ПЗК, Epson R1800+СНПЧ, Сanon 7240+СНПЧ - 4шт, Epson L800 - 3шт
| Сообщение #25 Отправлено 14 декабря 2011 - 18:29

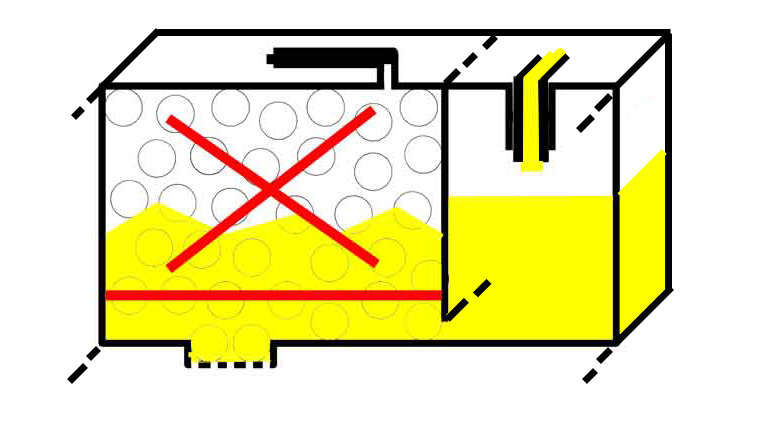

Воздух полностью удалять не надо, он играет роль демпфера тоже. При 1 варианте почти весь отсек с поролоном блокируется.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #26 Отправлено 17 декабря 2011 - 15:04

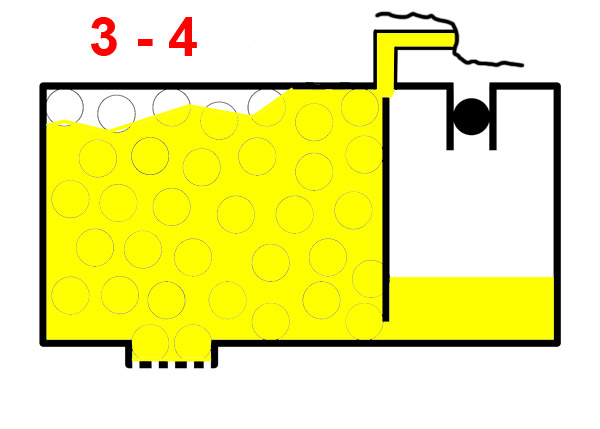

Варианты 3 и 4 объединил в один. Стабильно он будет работать или нет?
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #27 Отправлено 02 января 2012 - 19:09
doodie, расскажите каким образом блокируете воздушное отверстие картриджа?
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #28 Отправлено 05 января 2012 - 20:38

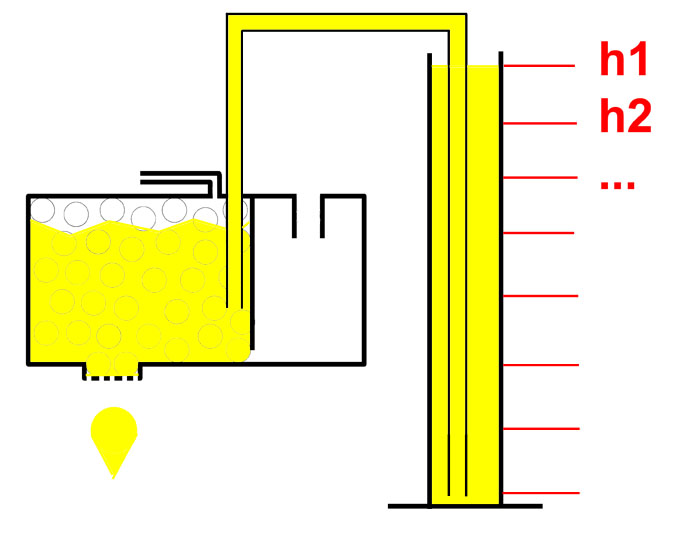

Вот, нарисовал чудо вражеской техники. Просто в открытый картридж подаю чернила. При высоком уровне h1 чернила капают. Вопрос на засыпку: при каком уровне капание прекратится?
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #29 Отправлено 06 января 2012 - 22:08
Надо делать эксперимент :)
Canon IP4700 + СНПЧ SuperPrint капсульная + OCP BKP44 + InkTek 9021-100
| Сообщение #31 Отправлено 07 января 2012 - 10:46

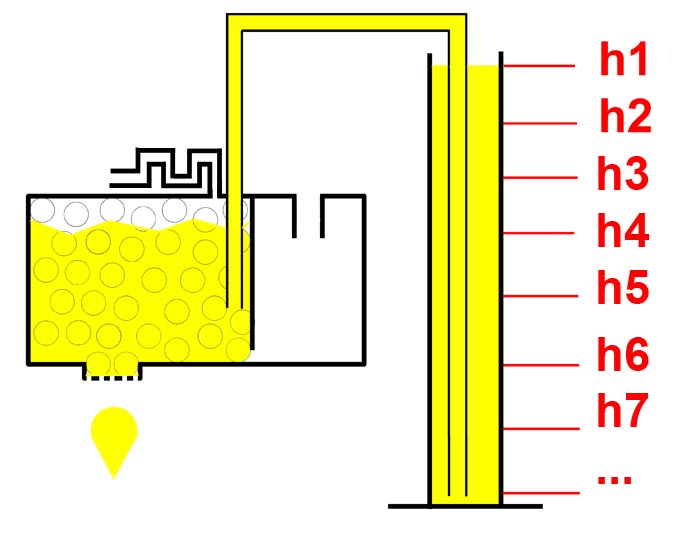

Эксперимент уже идёт.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #32 Отправлено 07 января 2012 - 10:50
Какой ещё эксперимент, разве в честь праздника силу притяжения и законы физики отменили?
| Сообщение #33 Отправлено 07 января 2012 - 10:59
Праздник только у вас, так как ваш бог родился на 2 недели позже нашего.
(Но он тоже был евреи.)
(Но он тоже был евреи.)
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #34 Отправлено 07 января 2012 - 13:56
Railnolds, сверху весь картридж заливаю клеем момент и даю высохнуть
Canon 4940+СНПЧ, Epson R295+СНПЧ, Epson 1410(сублимат)+ПЗК, Epson R1800+СНПЧ, Сanon 7240+СНПЧ - 4шт, Epson L800 - 3шт
| Сообщение #35 Отправлено 07 января 2012 - 15:20

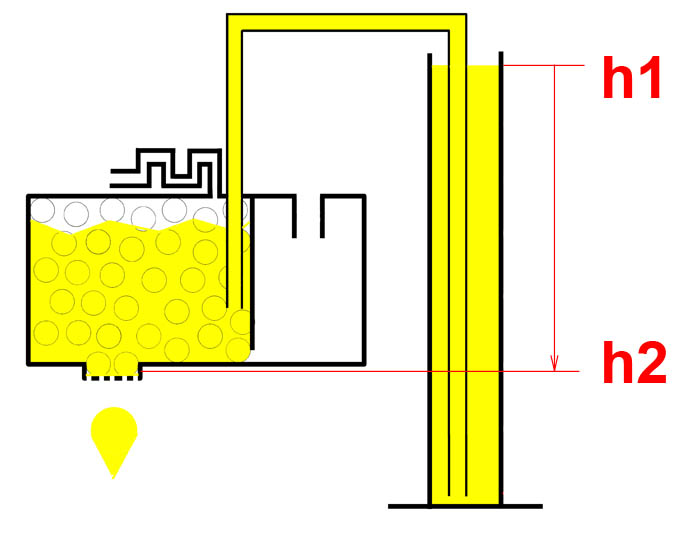

Капать прекратило при уровне h2.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #36 Отправлено 07 января 2012 - 15:23
Как только опустошился картридж, так и капать перестало.
| Сообщение #37 Отправлено 07 января 2012 - 15:27
Нет, поролон внутри теперь почти полностью в жидкости. (вода подкрашенная)
Отсек без поролона все время эксперимента был пустым (и открытым).
Отсек без поролона все время эксперимента был пустым (и открытым).
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
