Нужно вскрыть Epson T50.
Эту модель ещё не рабирал. Боюсь сломать какие нибудь защёлки.
Гдето на форуме что то похожее видел,а сейчас рою ,рою и никак не найду.
Всего лишь нужно снять крышку.Наверняка это просто.
Но не знаючи можно и сломать.Покажите ссылку,или подскажите как.НУ НИКАК НЕ НАЙДУУУ

belomor сказал:

Крышку каретки, принтера, корпуса, памперса... а может бензобака??? Более подробно можно?

ну конечно крышку принтера.Я понимаю конечно ваш сарказм.Вобщем то остроумно.Речь же об Эпсоне Т50.Вскрыть мне его нужно.Уронил в него посторонний предмет.Так достать никак.И всего то нужно указать где какие болты или потайные защёлки нажать отжать и тп, чтобы не сломать.Я думаю и Вы Ajpur поняли вопрос

А в сервис мануал если заглянуть?
Более подробно всё равно никто не покажет.

belomor сказал:

поднимете крышку самого принтера и наблюдаете (смотрите на принтер сверху-спереди) что в левои нижнем (ближе к Вам) углу есть винт, второй справа в углублении (углубление корпуса где есть "окно" для замены картриджей) и еще 2 сзади принтера, больше ни болтов ни защёлок нет. Да, не забудьте снять крышку направляющей бумаги (ту куда кладёте бумагу) снять очень просто, на самой крышке есть 2 "усика" а в ушках принтера отверстия, просто нажмите на правое ушко в сторону и аккуратно вытащите крышку. Ничего сложно, не бойтесь сломать (не первый и не последний раз)
Извините но фоткать уж влом...

Nikolai67 сказал:

фоткать влом, искать мануал тем более )))))))))

Спасибо всем.Особенно Ajpur.Всё описал понятно.Ну а про крышки и лотки я знаю.Разбирал 220 270 .Думал там защёлки ещё есть.Вот их то как раз незнаючи легко ломать.Что раньше по первости и происходило. Ещё раз всем спасибо.

Кстати Мануал как раз я и не нашёл.Наверно с поиском у меня не очень.он не помешал бы

Мне тоже кажется ,что я видел что то по разборке Т50 на этом форуме.Но могу ошибаться.А когда конкретно понадобилось,найти не смог.Перед созданием темы ,долго пытался найти на форуме ответ на этот вопрос,но увы не нашёл.Слишком большой стал форум. В этом же его плюс.А поиск по сайту ничего не дал.Может поисковик по сайту не очень совершенен??!! В этом я совсем профан

Раз уж есть тема про разборку Т50 спрошу здесь - сегодня при разборке - снимал памперс, упал во внутрь корпуса винтик. Я его стал вытрясать, а вместе с ним вывалилось белое пластиковое колёсико. Очевидно из-за него принтер теперь выдает общую ошибку. Подскажите откуда оно и как его поставить обратно. Колесико без зубцов, диаметр ~ 15 мм, ширина ~ 6 мм. Вроде как под ремень (бортики небольшие по краям.)

Gorodok сказал:

Вы уже сами ответили на свой вопрос, тем более что ремень-то провисает? Просто рассмотрите внимательно крайний левый угол, там чуть ниже энкодерной ленты и должно стоять это колёсико, ослабьте винты натяжителя ремня, вставьте колёсико и натяните ремень, корпус конечно прийдётся вскрыть, как прочтёте выше в моём посту.
Да! И не забудьте что теперь это тема "Обмен рублём" делайте выводы

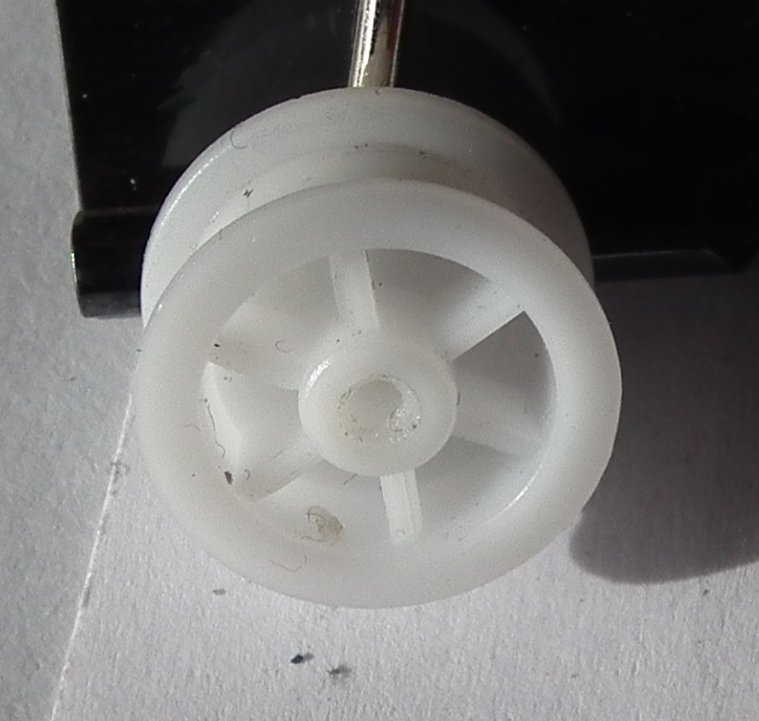

Вот это колесико. Не увидел шлейф, который оно держит, если конечно это не зубчатый шлейф ПГ, но он же зубчатый а колесико гладкое. Перед тем как оно выкатилось снимал белую коробочку над валом подачи бумаги и ослаблял пластиковый корпус держателя бумаги. На настоящий момент снял его но никаких шлейфов не вижу, подскажите, кто сталкивался, где именно это колесико должно стоять?

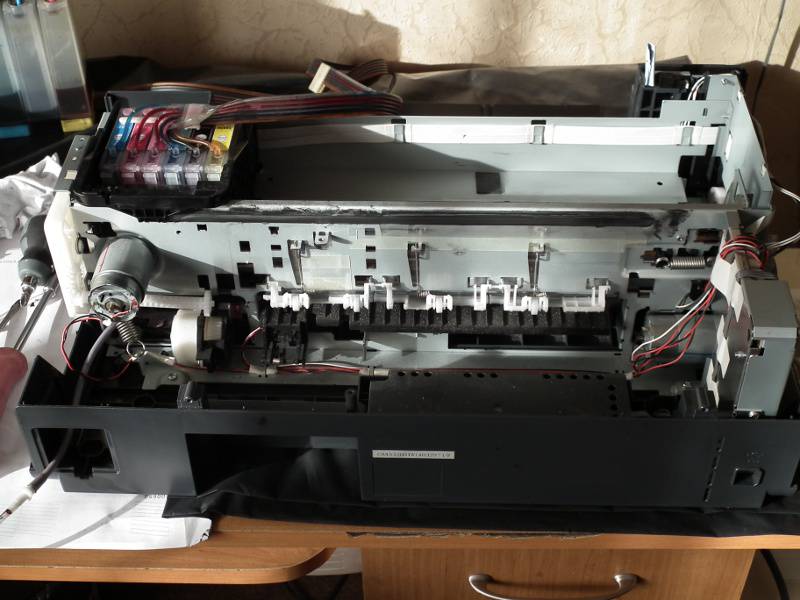

Вот фото самого принтера в том состоянии в котором сейчас. Дальше разбирать пока не стал.

Речь видимо ведется все-же о зубчатом ремне ПГ, сам принтер посмотрю вечером, сейчас доступа нет, посмотрел на другом - Т40 механика примерно одинаковая но в меньших размерах, да, слева стоит похожее колесико, но насколько я помню в том Т50 что-то тоже стоит, поскольку ремень не провисает, и голова ездит нормально туда-сюда.

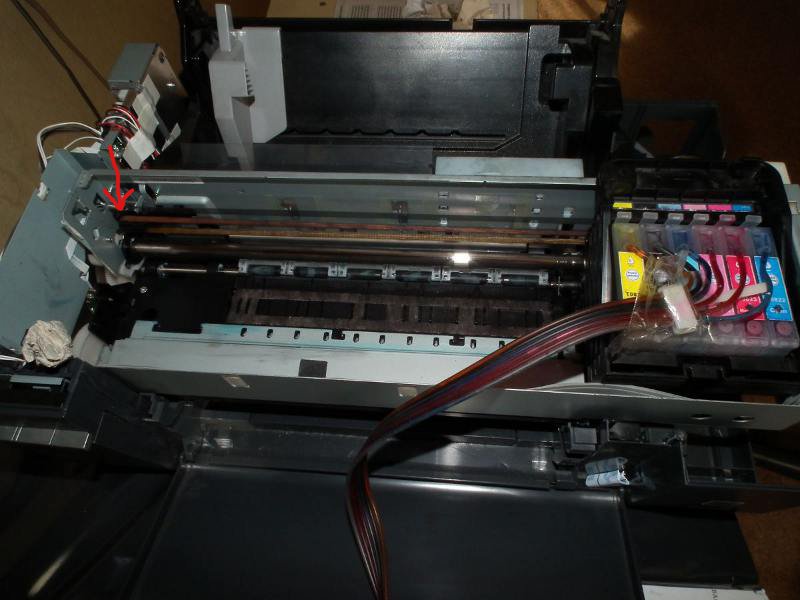

Справа-где пружина, только ставится со стороны обратной (слева, если смотреть на "передок" принтера).Там где стрелка.
Можно в СМ посмотрерть... или по аналогии в том же Т40 понять.

А ремень-то натянут, значит колесо на месте. Или фото не те, или не договаривает.

Я и говорю что ремень натянут, иначе сразу бы понял что речь идет об этом ремне. А фото те, девайс именно этот с которого выкатилось. Я конечно не исключаю того что это может быть инородное тело. попавшее случайно в момент ремонта в одной из наших горе-мастерских, но принтер тогда-бы общую ошибку не выдавал, а полез я в него памперс изъять, этим действием вряд ли мог оказать какое-то воздействие на колесико и ремень. А может ли принтер отсутствие памперса определять как ошибку? Сам я думаю что нет, никаких датчиков не было замечено, провода двигателя только держались в пазу памперса.

Gorodok сказал:

нет

Скорее всего запаска выкатилась.
А ошибка может быть если не правильно собрали или колёсико попало куда нибудь, может что-то нарушило, провернуло.

Да, пожалуй это запаска, но от другого принтера, в этом так и не нашел применения этому колесику. Колесико на ремне ПГ стоит, всё с ним в порядке, к тому же оно меньше диаметром, тоньше и черного цвета. Ошибка тоже исчезла, но появилась другая проблема, при отправке на печать документа голова ездит туда-сюда но не проворачивается вал подачи бумаги, при этом шестерни все крутятся. в т.ч. и та что на валу стоит, а вот сам вал не вращается. Вероятно что неправильно что-то собрал, но что? Снимал только белую коробочку с пружиной прикрывающую ролик захвата бумаги - 1 винт. И 3 винта блок подачи с валом, дальше не разбирал. Выскажите пожалуйста ваши догадки, что может быть, что сделать?

Gorodok сказал:

разобрать все по новой и внимательно рассмотреть (задокументировать в хорошем качестве и выложить)

Хорошо, так и сделаю, вопрос не совсем по теме, как на этом форуме выложить в хорошем качестве, если максимальный размер вложения 100 кб, пользоваться другими ресурсами, а здесь выкладывать ссылки? Это допустимо?

Подозреваю что сие колесико при одном из предыдущих ремонтов было утеряно и упало в чрево принтера, наш народ смекалистый и по этому ему проще приладить туда другое колесо чем искать потерявшееся родное .
Приверните его шурупом сзади как это делают на автомобиле с запаской .
Либо обратится к модератарам либо выложить на стороннем ресурсе, но обязательно с указанием размера файла и разрешения(не у всех ещё безлимитка).

Снимал только белую коробочку с пружиной прикрывающую ролик захвата бумаги -

Вот эту самую пружину или не поставил вовсе(вылетела) или конец пружины не попал на место.Точно такая проблема была .И вал захвата не работалК сожалению фоткать нечего.Разбирать свой не хочется

Это адресовано Gorodok.Блин редко пишу,незнаю как вставить "Gorodok сказал"
