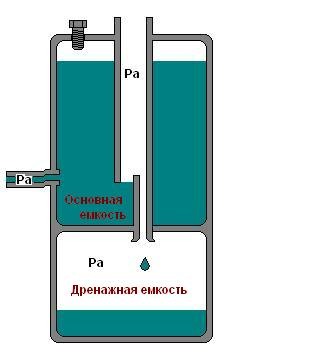

В общем придумал как модифицировать сосуд мариотта, чтобы он не шалил при изменениях температур :) Собственно, идея в использовании дренажной емкости, в которую уходит краска при повышении температуры, и, следовательно, давления в "надкрасочной области"... Схему прилагаю..

А как потом их с дренажной емкости доставать?

Ребята! С Новым Годом!
Не надо модернизировать сосуды Мариотта! Поспите и пройдёт желание.

интересно конечно, но это самодельные емкости с кучей вентилей, клеить надо сильно хорошо и.т.д.
сама мысль понравилась

Хотелось бы заметить, что сосуды Мариотта не нуждаются в усовершенствованиях!
Они прекрасно выполняют свои функции и при изменении температуры и при изменении атмосферного давления.
Не старайтесь быть умнее Мариотта! Не выйдет!

....схематически - интересно. Хотя конструктивно есть сложности в изготовлении. Эта схема не только стабилизирует поток (для чего собственно и служит сосуд Мариотта), но в известной степени стабилизирует давление.

Цитата

.. а не надо их доставать. У Вас же не возникает желания доставать чернила из памперса после прочисток. В данном случае дренажную ёмкость можно вообще сделать общей для всех цветов.

Вот интересно, лицензию на новодел под каким именем зарегистрируют?
Бойль и Мариотт в гробу уже несколько раз перевернулись! :)

ЮХа (2nd January 2011 - 05:08 PM) писал:

Ну прямо скажем, Бойль тут вообще не причем.
Если за каждым разом вспоминать Ньютона, когда Вы очередной раз разбиваете машину....

Ой, как я люблю анализировать подобные конструкции!
Сразу хочется отметить, что идея разместить емкость с воздухом ниже емкости с чернилами - правильная, даже очень.
А вот то, что чернила снизу сами не могут поступать обратно, в емкость с чернилами, это криминал.

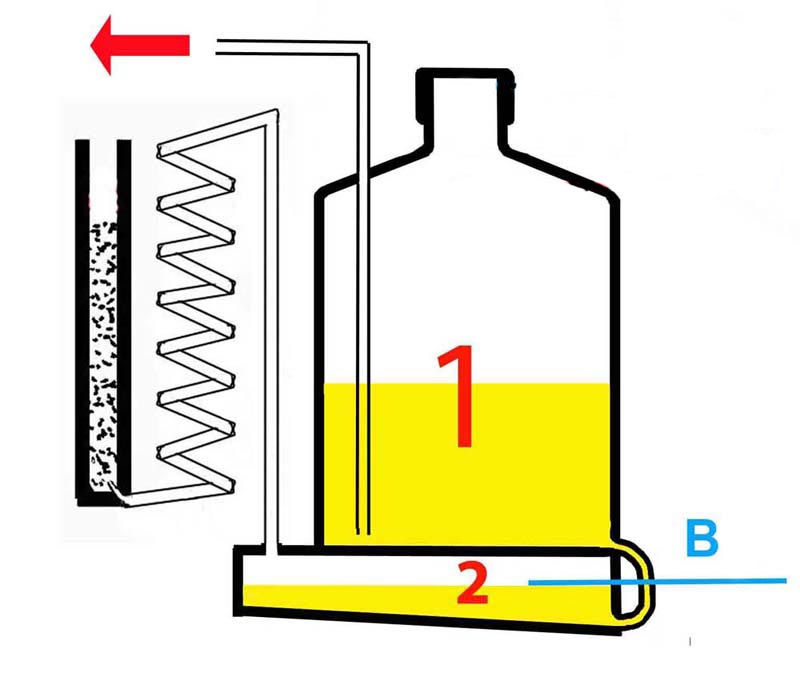

Но, если такое поступление им обеспечить, то конструкция будет такая, какую я сам придумал 1,5 года назад и которая прекрасно работает до сих пор.

ОЙ, хоть кто-то что-то придумывает более менее дельное. Мариот, да уж не раз перевернулся. Но его изобретенной птичей поилке, кормушке "до лампочки" на атмосферное и температурное изменение, оно там не требуется. А вот Паскаль просто рыдает от того что его не вспоминают.
Вот тока сомнения у aaaa одолевают в надобности зигзагообразной трубочки.
Также сомнительна нормальная работа при заборной трубке чернил в ПГ из отсека 1. Допустим атмосферное давление увеличивается и температура в помещении где это все находится уменьшается. Следовательно обьем воздуха в отсеке 1 уменьшается, но всасывание чернил произойдет из ПГ , т.к. из отсека 2 столб жидкости выше (закон Паскаля).

Ritchie (3rd January 2011 - 05:12 AM) писал:

Чтобы не было испарения чернил через воздушный фильтр, я сделал относительно длинный воздуховод. Это трубочка вн. диаметром 1,2 мм, намотана на шприц 2,5 мл. Ее длина около 1,5 м. По ней воздух опускается. Вся эта конструкция плотно вставлена в шприц на 10 мл. Трубочка плотно прижата с обоих сторон. Пространство между трубочками образует второй змеевик, по которому воздух поднимается. Таким образом его общая длина составляет около 3 м.

Ritchie (3rd January 2011 - 05:12 AM) писал:

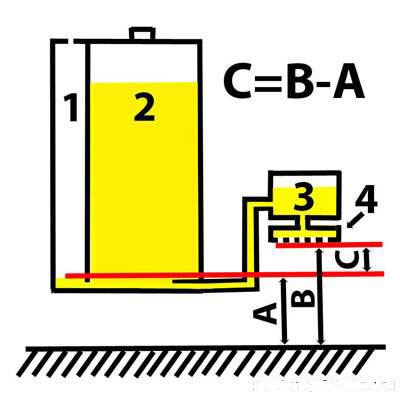

Что вы имеете в виду? У меня B больше, чем A. Правда, на рисунке донор "нормальный".

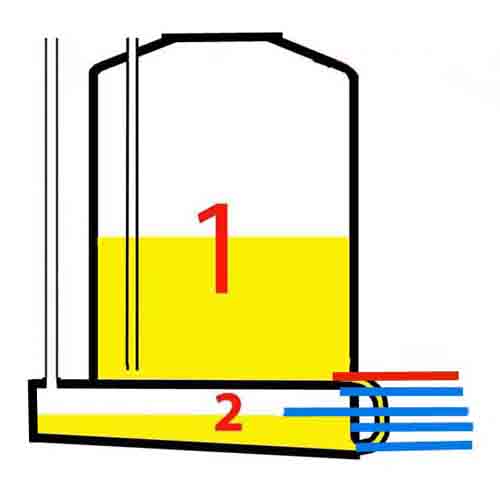

У меня уровень балансировки меняется от красного до синих.

Спасибо за разьяснение о надобности зигзаго образной трубочке. Да, не лишне будет.

А по поводу второго вопроса... Ведь чернила в первом отсеке находятся в разряженом состоянии и при разном атмосферном давлении и температурном режиме, эта разряженость меняется. Не лучше ли забор чернил делать из отсека 2? Ведь там чернила находятся в свободном состоянии. Скорее всего я не прав, отбалансировав ПГ по уровню во втором отсеке, похоже разряженность станет равна нулю (имею ввиду на выходе ПГ). Так визуально-теоретически сразу не врубиться куда что потечет.... Но такой вариан имеет место быть.... Согласен.

Нельзя чернила брать из отсека 2. Они там появляются только при повышении температуры или понижении давления. При печати (или понижении температуры или повышения давления) они оттуда (из отсека 2) расходуются в первую очередь, пока их там не будет совсем. Тогда воздух по трубочке поступает в емкость 1, там булькает и донор работает в номинальном режиме.
А в трубочку забора воздуха вмонтировано секретное устройство, теперь я могу спокойно заливать чернила в емкость 1, при этом не закрывая отсек с воздухом плюс в 100 мл бутылочку могу залить 120 мл, так как 20 мл может находиться в емкости 2. :)

Во мысль работает у людей! Здорово!
Патент на кого будем регистрировать?

Да какой там патент, люди... 99% вообще не понимают, в чем дело.
Может быть китайцы когда нибудь подхватят мою мысль, мне останется моральное утешение.

Зигмантас, ...честно признаться, я тоже только вот сейчас понял принцип работы твоей системы. Хотя давно уже обратил внимание на неё.
Может расписать по фазам её работу? Что бы не только китайцам она приносила пользу.

Вячеслав, это просто сосуд Мариотта.
Только при аварииних случаях чернила в отсеке с воздухом не уходят верх (это - кляксы на бумаге), а вниз где-то на 12 мм, на что принтер внимания не обращает.

Может начнем с первого класса?

В данной варианте, при перепадах чернила "уходят" также, как обычно, в воздушный отсек.
Только в данном случае ВО расположен под чернильным отсеком, а не сбоку, как у ОФИСов с перегородкой.
После заполнения ВО чернилами, чернила польются через край ("фонтан").

Подобная конструкция предлагалась многими. Например, Episode.
Конкретный внешний вид зависит от реализации идеи подручными материалами.
Особенность данной реализации - отдельные банки для ВО и ЧО, поставленные одна на другую.

Длинный змеевик - перебор, лишнее усложнение.
Г-образный патрубок или просто свисающий вниз отрезок капиляра от капельницы вполне достаточно.
Другие варианты борьбы с пылью.

Искатель (8th January 2011 - 12:08 AM) писал:

Нет, такого не будет. При одновременной и максимальной смене температуры и давления в отсек 2 поступят 10% чернил, если отсек 1 полупустой. При его емкости в 100 мл это составит 10 мл. А емкость 2 у меня на 20 мл, т.е. имею 100% запас.

aaaa (11th January 2011 - 04:19 PM) писал:

Когда увидел, с какой скоростью идет испарение из бутылочки, в крышке которой сделал с помощью иглы только одно отверстие...
