Epson T50 - разлил чернила в капсуле как вычистить чернила?

|    Сообщение #21 Отправлено 14 апреля 2010 - 20:45   ЮХа

У меня месяца два назад попросили фен для ремонта лазерного принтера. Нужно было прогреть глючный БГА. Фен я предоставил, порекомендовал попрактиковаться на убитых "мамах" и ушёл, дабы не быть свидетелем убийства.
Пацаны всё нормально сделали. Получилось.
Опыт- сын ошибок трудных!
Написанное выше - личное мнение писателя.

|    Сообщение #22 Отправлено 15 апреля 2010 - 03:23   dev4

2ЮХа
а как к этой плате подобраться?
чтобы сзади контакты промыть?
чего там открутить то нужно?

|    Сообщение #23 Отправлено 15 апреля 2010 - 11:06   ЮХа

Снять каретку. Иного способа я не знаю.
Написанное выше - личное мнение писателя.

|    Сообщение #24 Отправлено 15 апреля 2010 - 11:53   indigo99

Цитата

у нее дно и оторвалось...

Хренасе, неужели такое возможно???

|    Сообщение #25 Отправлено 15 апреля 2010 - 12:00   PhantomW12

а что там крепкого в этой капсуле ??? там же идет уплотнитель, манжета, вот она и выпала, вполне реально, и чернила вылились.
VOSTRO 1000 + WIN 7 + TX650 + SuperPrint + DCTec = неплохая печать рисунков с PAINTа )))

|    Сообщение #26 Отправлено 15 апреля 2010 - 12:13   dev4

продолжаю вопрошать...

КАК снять каретку?
Инструкция есть какая-либо?
Для этого нужно снимать весь корпус принтера?

|    Сообщение #27 Отправлено 15 апреля 2010 - 12:59   ЮХа

Снять "облицовку". Снять зубчатый ремень. Освободить и вытащить направляющий вал. Вытащить шлейф платы. Ставьте метки на сопрягающихся деталях, зарисовывайте или фотографируйте положение деталей перед разборкой. Печатная плата с контроллером чипов привёрнута двумя саморезами на задней поверхности каретки. Снимаем, моем простой водой из-под крана. Продуваем сжатым воздухом. Сушим. Работы на 20-30 минут.
Я не разбирал Т50. Разбирал 2s, 600, 870, 220, 300, 270, 290, 1410.
Написанное выше - личное мнение писателя.

|    Сообщение #28 Отправлено 15 апреля 2010 - 13:30   indigo99

Цитата

там же идет уплотнитель, манжета, вот она и выпала

На счет реальности - я понял, пост вижу, читаю. А вы считаеье такую "реальность" - нормальным явлением?
Ошибка конструктора.

|    Сообщение #29 Отправлено 15 апреля 2010 - 13:38   PhantomW12

Вся капсула делается разборной. Если запаять и заклеить то тогда не выпадет, но так капсула универсальна, с нее хоть лего складывай. Разные диаметры ? поменял манжету, а гильза та же. износилась манжета ? выбросили и купили новую, но не всю капсулу в сборе. Вроде больше поломок из-за пережевывания шлейфа чем от такого разлива чернил, в 1 проблеме виноват пользователь, так как криво проложил, а тут сразу конструктор. Ведь не известно с какой силой и как снималась капсула. Все стоит делать с осторожностью и внимательно за всем следить, а не бац-бац и буль-буль.
VOSTRO 1000 + WIN 7 + TX650 + SuperPrint + DCTec = неплохая печать рисунков с PAINTа )))

|    Сообщение #30 Отправлено 15 апреля 2010 - 15:48   dev4

вот как снимают каретку

как раз то, что нужно вроде бы...

|    Сообщение #31 Отправлено 15 апреля 2010 - 15:54   ЮХа

Каретка - это не головка. Аккуратней с терминологией. Внимательнее с советами!
В нашем случае головку снимать не нужно. Хотя, в случае проливания чернил и проблем с определением чипов, я бы разобрал, промыл и высушил всё! Пока не потребовалась тема про "горелые транзисторы"
Написанное выше - личное мнение писателя.

|    Сообщение #32 Отправлено 15 апреля 2010 - 16:13   dev4

да, головку вынимать не буду, а вот все остальное из этого ролика подходит для моего случая...

|    Сообщение #33 Отправлено 15 апреля 2010 - 16:41   ЮХа

В этом ролике ничего не подходит для Вашего случая.
..........
Извинюсь сейчас за ложную информацию. Фото будет.
Написанное выше - личное мнение писателя.

|    Сообщение #34 Отправлено 15 апреля 2010 - 17:11   dev4

не понял, почему не подходит то?
чернила же разлились там как раз...

|    Сообщение #35 Отправлено 15 апреля 2010 - 18:26   ЮХа

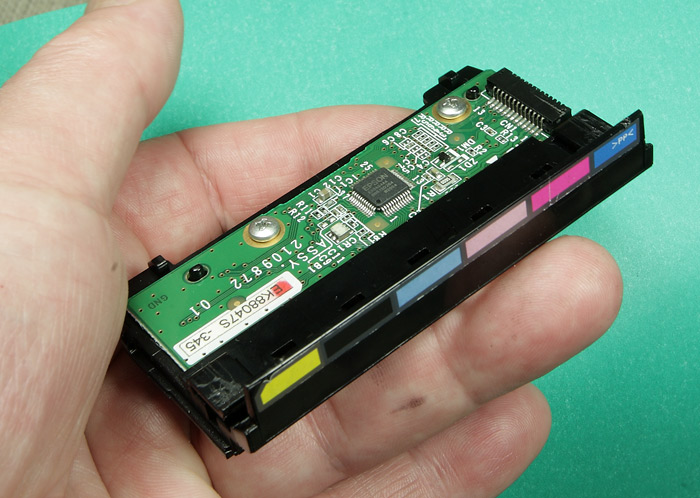

Задача: вытащить узел, показанный на снимке. Отвернуть два самореза. Промыть. Высушить.
Из видео можно взять полезность - проволочную скобу. С помощью её узел вынимается достаточно легко. Хотя, в сервис-мануале прописан иной способ изъятия узла.
Извиняюсь еще раз. Хрень забывается быстро.

Прикрепленные изображения

  • Прикрепленное изображение: 270_3.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #36 Отправлено 15 апреля 2010 - 18:40   dev4

спасибо!
а где взять этот сервис-мануал, про который вы упомянули?

|    Сообщение #37 Отправлено 15 апреля 2010 - 18:44   ЮХа

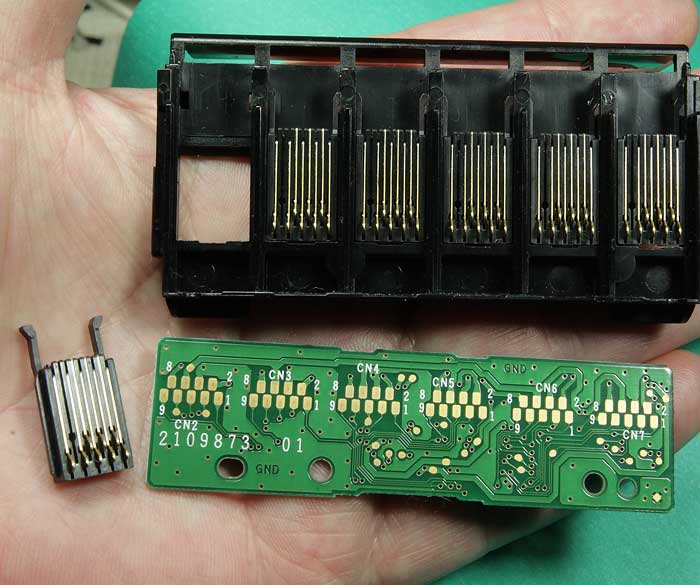

Достаточно видео и скобы, которая там показана. Размеры скобы есть где-то тут на форуме. Я выкладывал скан. Ищите.

Прикрепленные изображения

  • Прикрепленное изображение: 270_4.jpg
Написанное выше - личное мнение писателя.

|    Сообщение #38 Отправлено 15 апреля 2010 - 19:14   dev4

потыкался-потыкался, много что про разные скобы есть...
а вот размеров не могу найти...


так и не нашел...
в принципе, на видео плохо, но видны размеры, попробую завтра сделать такую штуку...

|    Сообщение #39 Отправлено 15 апреля 2010 - 19:36
ГостьИскатель_*

Тема "Как снять печатающую головку R270"
Ссылка есть в ФАК. Рубрикатор. Принтер для снпч. ПГ и её проблемы. Как снять ПГ...
Или поиск

|    Сообщение #40 Отправлено 15 апреля 2010 - 19:38   dev4

все нашел тему:
http://www.resetters...topic=9210&st=0
