Ага я пробовал. И, к сожалению, с мат. платой у меня всё в порядке. Разобрал, прозвонил оба предохранителя - есть контакт.
Если кому надо, выложу фотки.
Сейчас думаю или пробовать найти CSIC, или в СЦ относить. Хочется самому разобраться и доделать, но, насколько я знаю, Эпсон просто так не продаёт зап. части.

naboi
Может ты не то смотрел, что надо. У меня было два таких случая. Оба раза отдавал плату паяльщикам из сервиса Эпсоновского - что-то паяли и работало.

Кубер
А паяльщикам незнакомым отдавал? Всмысле, это официальная услуга эпсонов? Я просто думаю, если уж что и отдавать, так это CSIC, но не материнку.
Не вижу связи между разлитыми чернилами в каретке и закрытой со всех сторон материнки сбоку.

Счастье, проблема решена. Дело было банально в том, что я не обратил внимание на то, что CSIC разболтана и её надо установить под углом, прежде чем засовывать её и контакты в каретку.
Собрав принтер после разборки материнки, я обнаружил, то принтер видит жёлтый цвет, что и навело меня на эту простую мысль.
Тем не менее, сразу после "установки" СНПЧ, когда в принтер ещё никто не лазил, они не обнаруживались - можно предполагать, что действия этой темы помогли.

Осталось за малым - дочитать статью "Что такое СНПЧ" и ещё раз про балансировку и собственно поставить СНПЧ вновь. Также не факт, что с ПГ всё нормально...

Оставляю актуальными вопросы про СЦ Эпсон и ещё: можно ли для теста платы, имитирующей картриджи, просто вставить её, не подключая капсулы? Всё таки принтер будет делать промывку автоматически, а что ему качать, воздух?

Большое спасибо всем ответившим, особенно Koka.

Если надо, могу нарисовать схему, как контакты не прикасались к CSIC-плате.

Искренне рад !
Нарисуйте схему.

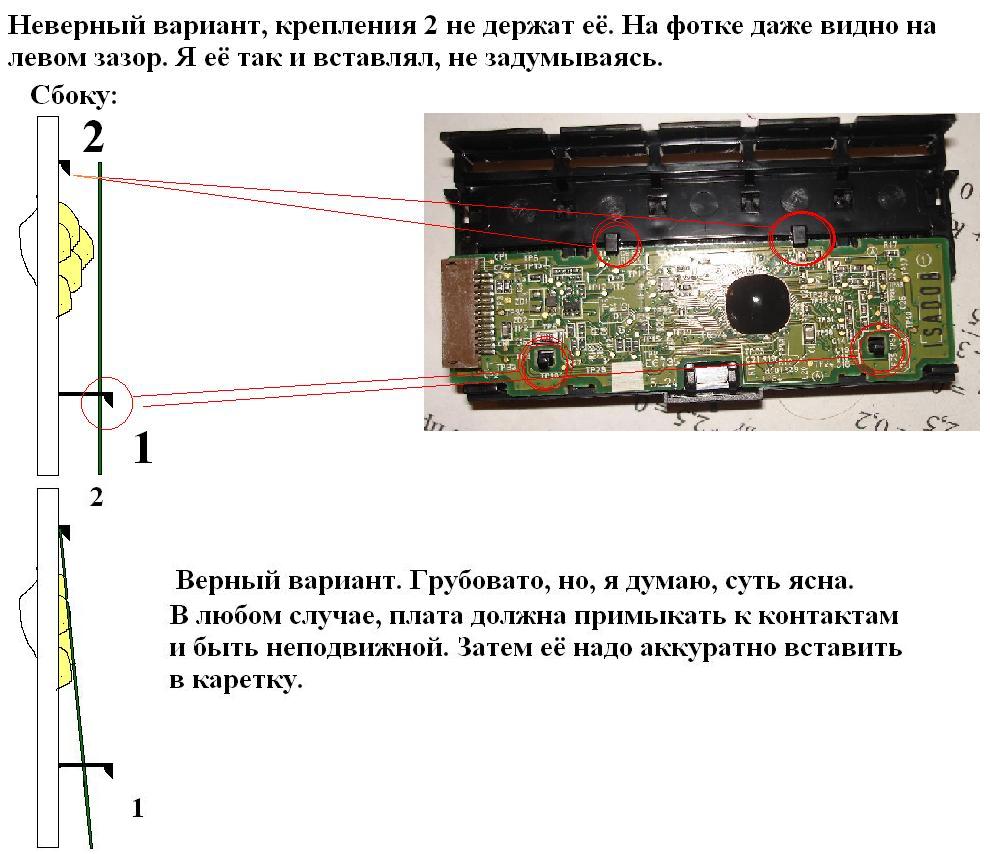

Вот схема:

Да, воздух...но можно и капсулы без верхней манжеты...и налить промывочную жидкость можно в них...
а можно через переходники 2 куб шприцы и тоже с промывкой...только по высоте проверить шприцы, чтоб не цеплялись за верх корпуса...!!!
Кода снимать...осторожно...что б остатки не вылились...лучше забрать их оттуда шприцом через иглу, а потом снимать.

naboi (13th April 2009 - 05:08 PM) писал:

А Эпсону, по большому счету, пофиг, что качать. Будь то воздух, промывочная жидкость или чернила.
Это ж не Кэнон

Обрадовавшись своему успеху, я начал ставить СНПЧ. Делал всё аккуратно, на этот раз гораздо быстрее. Поставил - опять не видит картриджи, я опять начал доставать планку с чипами и пытаться расположить правильно. В итоге после часа мучений, решил повторить предыдущий опыт и поставить оригинальные картриджи - не видит. Я начал опять винить во всём CSIC, прижимал контакты, но всё безрезультатно. Даже изобрёл приспособление - отрезал от пластмассовой коробки упругую ленту:

Ничего не помогло.
Так я и провёл сегодня весь в попытках её сделать. Мне настолько надоело засовывать и снимать картриджи, что я решился на такой шаг:

Убрал шлейф с его основного пути и отсоединил CSIC. При этом тоже многими различными способами пытался придавить CSIC. Прозвонил шлейф - работает.
Но так ничего и не помогало.
И вот в конце дня я решил делать тоже самое, что и вчера, когда всё получилось. А вчера, перед тем как всё увиделось, я решил ещё раз проверить версию того, что когда 1 картридж отсутствует - все остальные определены. Достал жёлтый, каретка уехала в стандартное положение, засунул жёлтый - жёлтый был увиден. Потом я достал CSIC, наклонил её (как в схеме), засунул все картриджи - и всё увиделось. Причём увиделось нормально. Я тогда для проверки высунул все картриджи и засунул обратно, потом надел крышку, опять достал-вставил и опять всё увиделось как надо.

Сегодня же я опять вынул жёлтый картридж, отправил каретку с ним в обычное положение, опять нажал кнопку замены, засунул картридж назад - он определён.
И так со всеми картриджами, но как только я подключаю последний - все не видятся.

Вообщем, у меня известный случай, когда при отсутствии одного картриджа принтер видит оставшиеся, а при наличии всех - не видит ничего.
Не понимаю, как всё пришло к такому случаю, но отмечу, что уронил CSIC, пока перепробывал различные комбинации.

В форуме первых вопросов не могу найти ту тему, в которой был разобран этот случай. Её переместили?
Также, мои вчерашние выводы и схема насчёт расположения CSIC, наверное, ошибочны - просто совпадение. Точно сказать, конечно не могу.

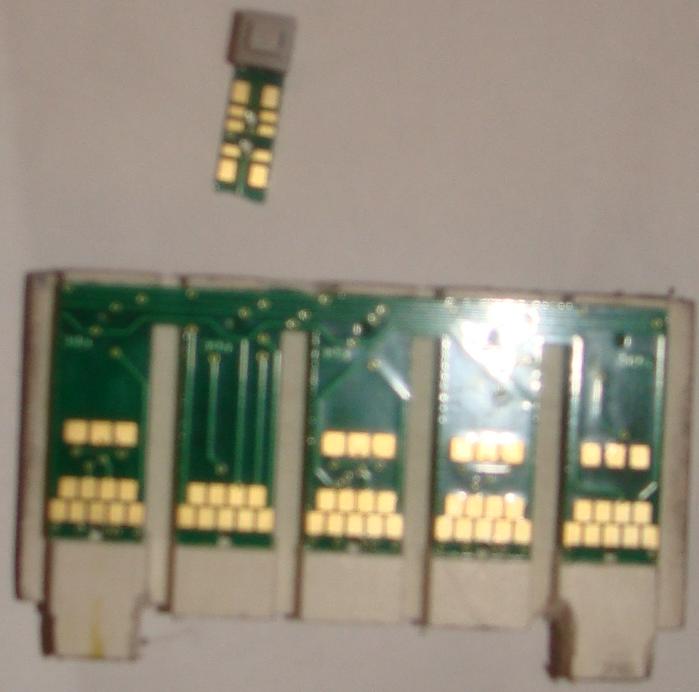

И ещё: только сегодня косяк с планкой чипов СНПЧ. Оказывается, у меня отломан обнулитель, причём случилось это до того, как я получил заказ. Вот фотка (извините за качество):

Я то думал, отломанная маленькая часть используется только тогда. когда планка установлена, принтер её видит и просто жалуется, что чернила подходят к концу. А отломанную часть просто надо как-то прислонить - я как раз хотел спросить как, ибо в инструкции ничего такого не прочитал. В тоже время в инструкции нет чёткого рисунка, где можно было б увидеть что они едины.
И только вот сейчас до меня дошло, что они одно целое.
Так вот: должна ли планка работать без отломанной части или же они сильно связаны?
Возможно из-за этого и пошли все мои проблемы с самого начала, эх...

Забыл ещё одни большой вопрос.

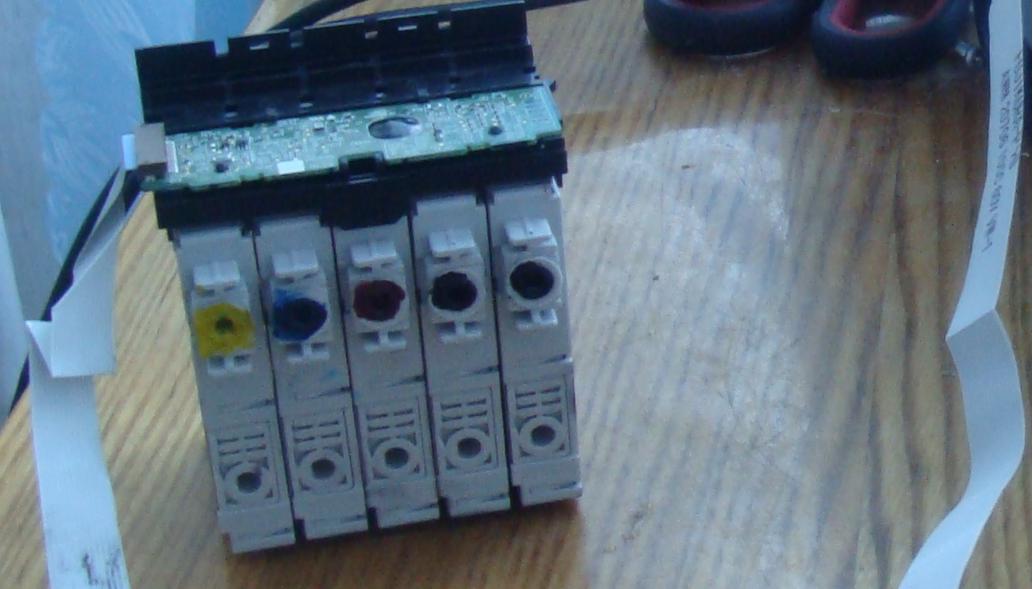

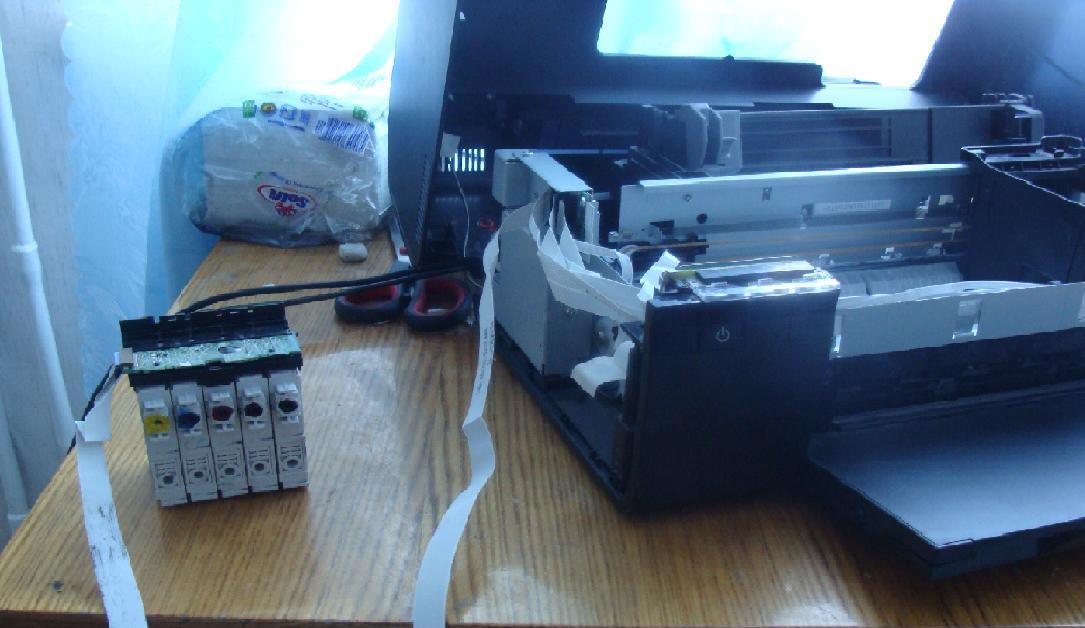

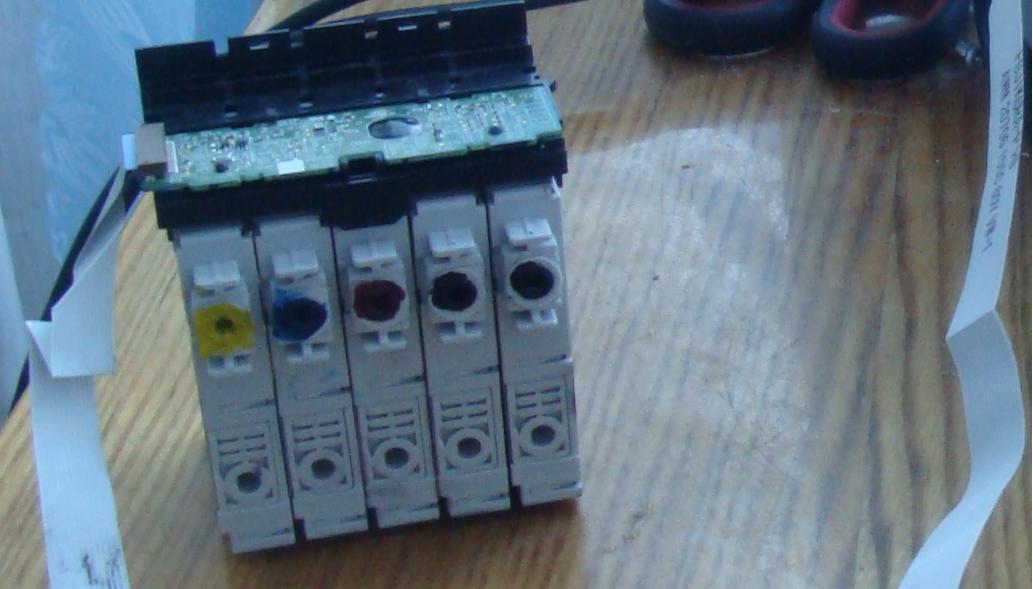

Значит отсоединил я шлейф и вынес контакты и CSIC наружу:

У меня возникла мысль. А что если, я докуплю 2 чёрных картриджа (они в данный момент пусты) - вставлю их, тем самым обману принтер, при этом подключу капсулы?
Измеряет ли плата реальный уровень чернил или просто засекает время использования?
Я понимаю, что всё это убого будет выглядеть в итоге, но это не главное - мне нужно много печатать и как можно быстрее, а разборки со сломанной планкой - это как минимум недели 3-4 (у ресеттеров).
Для защиты платы от внешних факторов я потом могу придумать что-нибудь, чтоб поместить это всё туда как отдельный модуль.

Итого:
1) Подскажите пожалуйста ссылку на ту тему с неопределением картриджей по одному (сам продолжаю искать);
2) Должна ли планка с чипами работать без отломанной части?
3) Что скажите по поводу вывода CSIC наружу?

UPD: тему нашёл, читаю

Простите за три сообщения подряд, просто сегодня наваждение какое-то.
Прочитал ту тему. Сначала подумал, что моё решение это - идти в СЦ и покупать б.у CSIC, ибо после недавной проверки предов - они целы.
Но на всякий решил проверить - в итоге ни F1, ни F2 не работают :( В теме не нашёл такого, чтоб сразу 2 не работали. Так ещё одни вопрос собственно в этом и заключается - если не работает F1, то что? Тоже перемычки паять?

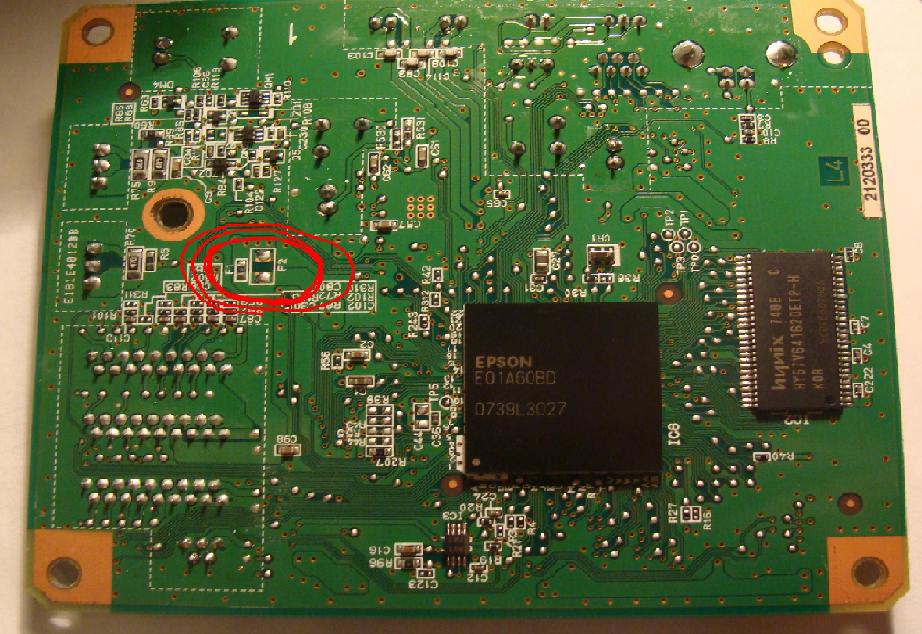

С F2 - буду паять перемычки, но позже планирую обязательно поставить назад пред. Вот фотка материнки (напоминаю принтер Epson C110):

Повспоминав, я подумал, что предпосылки есть. Во 1ых я очень много раз выдёргивал электрический шнур в состоянии замены чернил (при этом каретка статична).
Также я пытался определить, какой шлейф за что отвечает: из материнки выдернул самый маленький - тот что напрямую идёт к каретку (сзади в неё втыкается), при этом тот, что подключается к CSIC и ПГ оставлял - при включении принтер очень сильно затрещал (я так понимаю механизмы движения каретки сработали, а тока нет), я резко вырубил его, правда кнопкой...
Жду ответа по F1 и попробую поставить перемычки.

naboi если F2 не было изначально, его не трогать, если 1 не работает, то его и перепаять

romanM
Вы абсолютно правы. Спросил только что у знающего человека. На самом деле, ввиду своей малограмотности я измерял не то, что нужно. Точнее измерял я сопротивление - но думал, что если мультиметр показыват не OL - то контакт есть (при этом он у меня показывал 6 мегаом ). Вот у меня и был "контакт" на F2 - там же нету никакого предохранителя!
Спасибо, завтра буду ставить перемычку.
Скорее всего уже в первый раз F1 не работал.

И если кто уже делал, подскажите какой предохранитель искать взамен? Всё-таки не хочется оставлять незащищённой материнку.

naboi
Ну вот, а я что говорил с самого начала? Не причем тут CSIS плата, в главной плате искать проблему нужно. Паяй предохранитель. А чип с картриджей можешь выкинуть, его не обнулишь уже.

Отлично, как вы говорили так и вышло. Отпаял F1, на F2 припаял перемычку (т.к на этой плате они соединяют одни и те же дорожки) - всё работает.
Но перемычку оставлять не хочу. Подскажите, хотя бы примерные характеристики предохранителя...

Свою идею собираюсь воплощать - докупить 2 чёрных картриджа и CSIC вынести наружу.

Update:

Цитата

- естественно, бредовая идея была. Кстати, узнал, что для С110 один картридж у нас в магазинах стоит порядка 500 рублей.

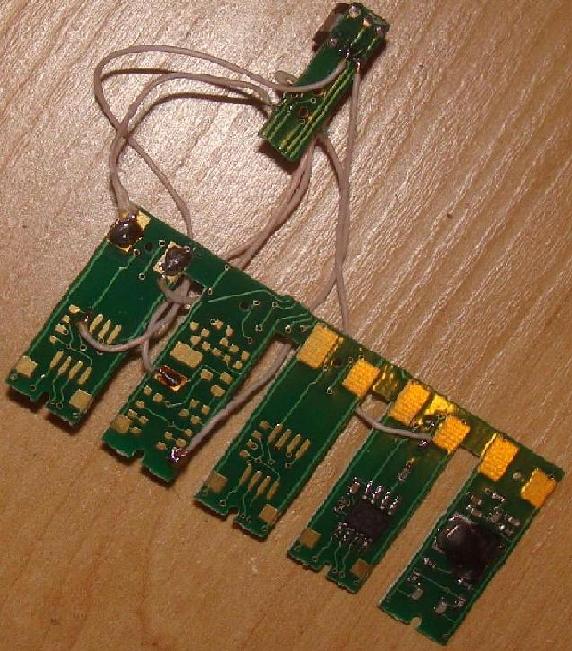

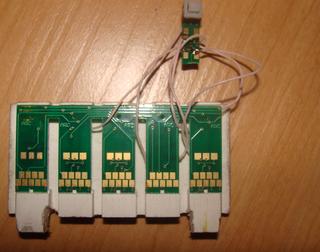

Не знал, что делать со сломанной платой, появился вариант сделать вот такие перемычки:

Тем не менее, что-то не так, она не работала. Обратился в online-поддержку ресеттеров, мне повторно выслали планку, причём бесплатно (за что им огромное спасибо!).
Приехала спустя месяц, сегодня - работает. Но я помню, что в материнке у меня перемычка, а должен быть предохранитель, хочу подстраховаться прежде чем уже наконец поставить СНПЧ.

Так вот вопрос, какой предохранитель туда можно поставить? Я уже спрашивал, ответа не получил. Идеальный вариант конечно вынести б CSIC наружу, но никак не хочет определяться.

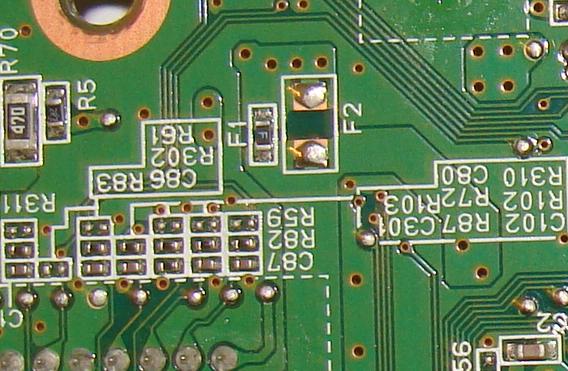

Вот сгоревший, впоследствии выпаянный F1:

В итоге припаял пред на 0,5 А на F2. Поставил СНПЧ, ПГ надо мыть, оба чёрных и красный почти все дюзы, синий меньше половины, жёлтый вообще ноль.
Снял ПГ, решил сделать погружение с давлением. Во всех цветах, кроме жёлтого, промывка проходит в обоих направлениях.
Прочитал, что это признак воздуха, обратным давлением пытался откачать и воздух поднимался. Но после этого всё равно не идёт промывка.
Обратное давление повторял до тех пор, пока уже вообще ничего не шло и промывка ни с чем не смешивалась.
И тут я подумал, что возможно там просто мощный слой чернил засохших, поэтому не помогает.
Остаётся ждать или же это что-то другое?

Ещё один update, если кому интересно.
Долго я мыл ПГ, синим ММ, доводил до горячего состояния, потом и до кипения.
Сегодня увидел результат - жёлтый цвет появился, все остальные более-менее так по одной ступеньке не хвататет.
Чёрнобелая печать уже пошла.
