Решено
Вниманию всех, у кого не видит картриджи! Принтер не опознает чипы

|    Сообщение #181 Отправлено 10 февраля 2009 - 20:39   pk_servisplus

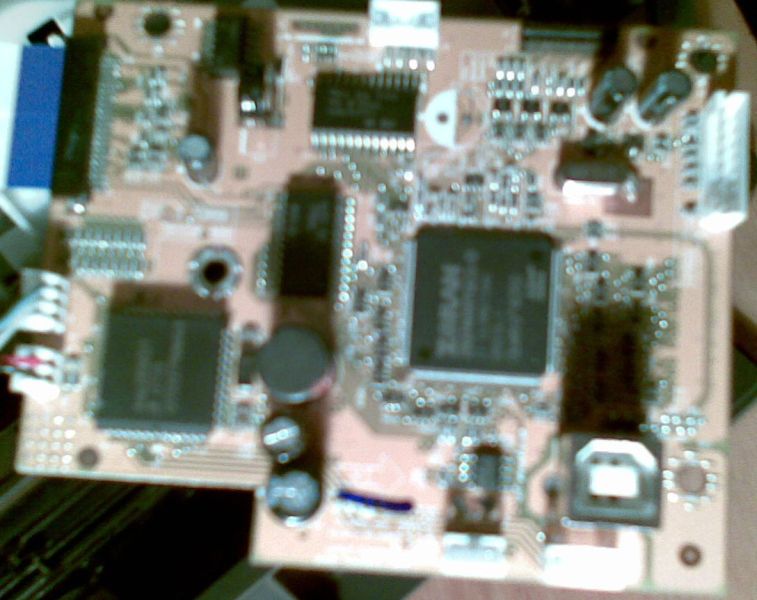

фотки платы - тыкните носом

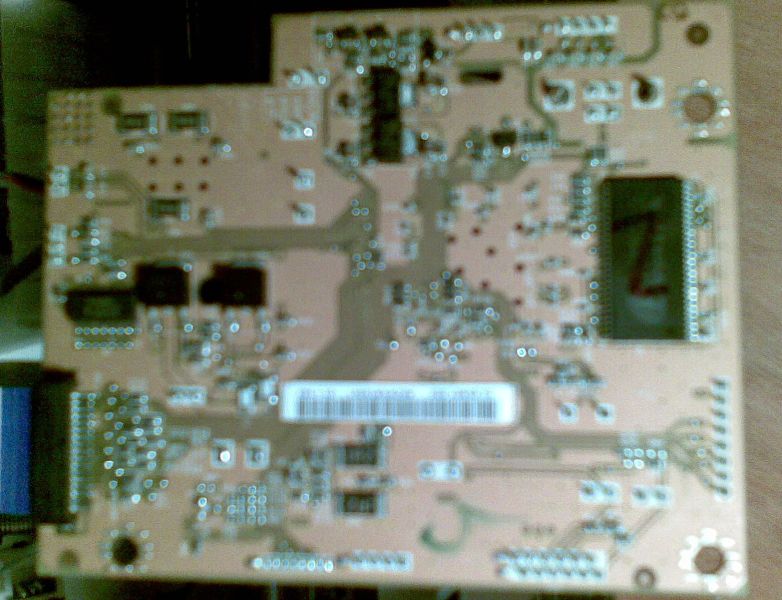

еще одна

Прикрепленные изображения

  • Прикрепленное изображение: 10022009_002_.jpg
  • Прикрепленное изображение: 10022009_003_.jpg

|    Сообщение #182 Отправлено 11 февраля 2009 - 18:24   mag54

pk_servisplus , вот Вам кусок схемы CX-4300, http://mag54.newmail...xemy/CX4300.jpg , из которой видно, что искать надо F2, именно с него идёт питание на CSIC. Как правило, располагают их (и F1, и F2) недалеко от усилителя (Q12, Q13), как на одной, так и на обеих сторонах "мамы"...
Ищите, должОн быть.
(разбирать аппарат, только чтоб увидеть преды на "маме", уж не взыщите, не стану).
...вот если-б Ваши фотки были читабельны, ...
PS. А предов на "маме" сабжа таки два...

|    Сообщение #183 Отправлено 11 февраля 2009 - 20:44   koka

Михаил...ты ж говорил один?...Не понятно... :)
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #184 Отправлено 11 февраля 2009 - 22:24   R800

Просмотр сообщенияmajor.39 (14th December 2008 - 11:36 AM) писал:

Цитата(Airplane @ 13th December 2008 - 11:25 PM) «
Раза 3-4 из резетки выдергиваю, во время хода каретки
ИМХО скоро перестанет видеть вообще, а не только после перезаправки.

А в инструкции по установке СНПЧ именно такой способ вывода каретки из блокировки и описывается

|    Сообщение #185 Отправлено 11 февраля 2009 - 23:29   mag54

koka, когда? про "один" именно на СХ-4300 ?
Про один общий на "старых" моделях; и про один ... по питанию постоянкой головы, CSIC и драйвера усилителей в моделях с большИм количеством сопел в голове и ...из-за этого двумя отдельными усилителями... да, говорил...
Но ведь у СХ-4300 сопел ... с Гулькин нос, да и усилитель один... Полагаю, поэтому у него, как и на "не очень старых" ... F1 = общий, а после него - F2 = на постоянку головы, драйвер усилителя и... CSIC, раз уж у него картриджи 9-ти пиновые.
Кстати, и номинал F2 напомнил старые, добрые R220 - те-же 375 мА...

|    Сообщение #186 Отправлено 12 февраля 2009 - 08:01   koka

Понял...об чём...
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #187 Отправлено 12 февраля 2009 - 08:36   pk_servisplus

Пасибки кто откликнулся, я сам нашел его с горем по полам, сфоткал, фоты выложу.

|    Сообщение #188 Отправлено 14 февраля 2009 - 17:51   _AS

Други! Долго читаю форум, наконец решился зарегится и спросить. R270 - залил голову - сгорел F2 и 2 транзюка, поменял, голову просушил, теперь не видит чипы. Снова все проверил - впаял правильно, предик цел. Куда смотреть дальше? Кто-то написал менять планку для чипов (что в принтере) - это единственное решение? Заранее спасибо

|    Сообщение #189 Отправлено 15 февраля 2009 - 20:27   _AS

судя по всему бобик сдох. Еще раз проверил плату управления - оказался недопропаянный диод, после пропайки принтер после прочистки отрубился. Проверил диоды - целые, предик - целый - походу сдохла голова.

|    Сообщение #190 Отправлено 16 февраля 2009 - 19:33   kulik

Пробовал сбросить (памперс) у epson C91 программой AdjProg C92. Теперь epson C91 стал С92 .
Компьютер перестал видить уровень чернил в картриджах как сделать чтобы epson C91 стал епсоном С91

|    Сообщение #191 Отправлено 16 февраля 2009 - 22:30   Episode

kulik
Вы ошиблись темой.
Вам сюда. Читать ВСЁ! (2 стр)
Невидение Вашим принтером картриджей, никак не относится к обсуждаемой в этой теме проблеме.
Финал один. Причины разные.
Нас помнят, пока мы мешаем другим.

|    Сообщение #192 Отправлено 20 февраля 2009 - 09:31   Printservis

Огромное спасибо ROMAN M и Episode , за полученную информацию из этой темы. Еще раз хочу их поддержать , а новичкам посоветовать прошерстить весь форум в интересующих вас вопросах. Поиск вам в помощь!!!! Сегодня просто сталкнулся точно с такой же проблемой на Epson R 270 ( перестал определять планку с чипами и оригинальные картриджи) - устранить смог после прозвона F2 на материнской плате и тупу кинул перемычку на нем!!!! РЕЗУЛЬТАТ все пошло , поехало , - я бы сказал даже - ПОБЕЖАЛО! Без лишних , однообразных вопросов!!!! :unsure:

|    Сообщение #193 Отправлено 20 февраля 2009 - 09:44   Евгений26

Просмотр сообщенияPrintservis (20th February 2009 - 10:31 AM) писал:

и тупу кинул перемычку на нем!!!!

А правильно ли это???
RX690 + ДЗК + Hameleon ER270, T50 + Hameleon ER270 + ДЗК, T27 + ДЗК + Hameleon ER270 (4 цвета), Canon 6540 + Hameleon PGI450, PGI425/426
i1 PRO

|    Сообщение #194 Отправлено 20 февраля 2009 - 10:29   kulik

Episode Спасибо за подсказку "где искать ответ на мой вапрос"

|    Сообщение #195 Отправлено 20 февраля 2009 - 11:01   Printservis

Делал не напрасно , считаю так я..... Принтер после установи перемычки на F2 , стал благополучно определять , как родные картриджи , так планку с чипами......Ничего сложного там нету... Весь ремонт обошолся - 30 мин.
ЭТО РЕАЛЬНО :) РАБОТАЕТ

|    Сообщение #196 Отправлено 20 февраля 2009 - 11:03   Евгений26

Просмотр сообщенияPrintservis (20th February 2009 - 12:01 PM) писал:

ЭТО РЕАЛЬНО РАБОТАЕТ

До следующей капли чернил на котактах чипов....
А потом все.... хана....
RX690 + ДЗК + Hameleon ER270, T50 + Hameleon ER270 + ДЗК, T27 + ДЗК + Hameleon ER270 (4 цвета), Canon 6540 + Hameleon PGI450, PGI425/426
i1 PRO

|    Сообщение #197 Отправлено 20 февраля 2009 - 13:19
ГостьИскатель_*

преды горят не сам по себе, а потому что перед ними ж.па обрисовалась

|    Сообщение #198 Отправлено 20 февраля 2009 - 20:38   _AS

этот случай можно сказать образцово показательный, обычно все заканчивается гораздо печальнее и одним предохранителем увы не обходится
присоединяюсь к тем кто рекомендует все же перемычку заменить на совдэповский предохранитель 1А

|    Сообщение #199 Отправлено 21 февраля 2009 - 07:49   Norm

Привет,всем!У меня такая проблема:на PictureMate 500 не видит картридж.Проблема с предохранителями?Или нет?

|    Сообщение #200 Отправлено 21 февраля 2009 - 08:14   _AS

проверь и напиши ответ
