wowa2012 сказал:

Могут! В 3 УСЦТ их применяли в блоке кадровой развёртки. Осталось найти 3УСЦТ

wowa2012 сказал:

Вроде ... ни о чём это не говорит, поскольку исправность переходов мультиметром меряют только дилетанты. Или очень грамотные люди, у которых есть опыт.

Miklucho сказал:

Электроды (выводы) любого электронного изделия прописаны в даташитах. Сегодня легко найти данные

"Вроде ... ни о чём это не говорит, поскольку исправность переходов мультиметром меряют только дилетанты. Или очень грамотные люди, у которых есть опыт."

Как же тогда их проверить невыпаяв из платы?

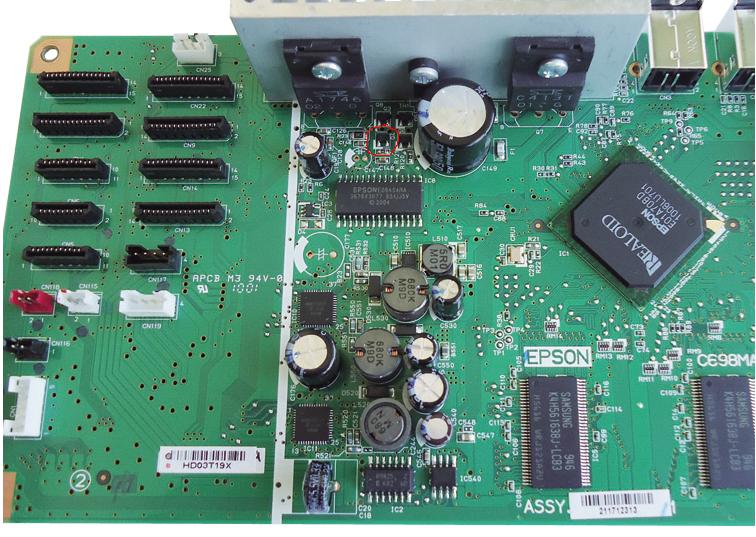

Принтер r2880 неудачная промывка головки, выход из строя 2SC4131 и смд транзистора, см рисунок обведен красным, помогите определить маркировку...

добрый день!подскажите чем можно заменить транзисторы С6500 и А2149 на Epson CX4900

Здравствуйте,чем можна заменить термистор TH1 и предохранитель f2 на плате эпсон r270 и какой номинал термистора th1 на материнских платах есть такое добро???

vetal96 сказал:

на принтерных -да...на комповых-смотреть нать.

Как и многие из присутствующих пишу всё по той же причине....
После мойки не втерпеж, ну и все ранее описаные последствия. Преды восстановил, транзисторы перепаял. а при включении принтера в районе ПГ появляется странный запах... вроде не горелого но странный ...
Принтер Епсон С87. Если отключить от материны бОлее широкий шлейф (со стороны ПГ) то принтер включается, каретка проходит тест и порядок. Но как подключаешь этот шлейф то он не включается даже. Похоже это управление дюзами... Я так понимаю что материна исправна а ПГ на помойку. И ещё хотел уточнить, а чем управляют транзисторы ? перемещающие каретку моторы не ими запитаны?

родные транзисторы стояли 2SA2099 и 2SC5888 заменил на MJE2955T и MJE3055T. Самое интересное то, что эти транзисторы были не в обрыве а звонились как перемычка во все стороны. Полное КЗ между ногами у обоих.

новый принтер.

У меня в пользовании ещё есть несколько С87, может материну и БП оставить ? или стремно, можно попалить работающие ?

Параметры транзисторов, составляющих комплементарные пары в усилителях переменной составляющей питания головок некоторых моделей принтеров EPSON
http://www.startcopy...son_trans.shtml

маму и ПГ новые.

Если я правильно понял то сгоревшую и подлатаную мать оставлять кому то под замену не стоит... про ПГ понятно.

угу.

Нарисовал как подпаять транзисторы КТ973/972, посмотрите, пожалуйста, верна ли распиновка? и верно ли я восстановил дорожки? дело в том что даже здесь на форуме встречается 2 варианта распиновки транзисторов ТТ3034/3043..
http://saveimg.ru/sh...31cb15a174c9a14
http://f1.s.qip.ru/UN6X84iT.jpg

Если верно, может кому пригодится..
Спасибо!

батенька...а ыы уверены , что они (транзисторы) будут прпвильно работать?

Вообще не уверен, а в чем может быть проблема? Понимаю что точно будут работать родные ТТ3034/3043, но за неимением можно попробывать КТ973/972.. Только скажите правильно ли я понял распиновку? ато точно не заработает;))

а частоты может не хватить.

Может, но на практике пишут что работает.. не могу найти datasheet ТТ3034/3043, предполагаю распиновку как на фото, не уверен..

Добрый день!
Рассказываю свою историю с горелыми транзисторами на принтере EPSON Stylus Photo R220. Принтер работал мало, в основном простаивал, и работал только на оригинальных картриджах. Для экономии чернил использовал перепрограмматор YXD-268-II. Напрягала, как и у всех, в этой модели, проблема захвата бумаги, но благодаря советам на форуме научился устранять эту проблему.
Вот и в очередной раз сменил резинку захвата бумаги, используя подобную от НР 5L\6L. Немного нарастил датчик PE Sensor прохода бумаги. Решил, раз уж принтер разобран, промыть датчик-оптопару PW Sensor, находящийся внизу каретки. Да поленился снимать-разбирать головку-каретку, никогда этого не делал. А просто перевернул вверх ногами каретку в сборе. Снял оптопару, промыл, высушил, поставил. Включил, проверил, работает нормально. Дня через три появилась необходимость напечатать кое-что, даю задание, а на выходе чистые листы.
Высокочастотного писка перед печатью нет. Начал читать форум, понял, что виной могло быть протекание чернил к головке, или плохо подсоединенный шлейф. А надо сказать, что в процессе многократного устранения проблемы захвата бумаги, многократно отсоединял и подсоединял шлейфы, так, что со временем контакты шлейфов не выглядели новыми.
Подумал, что виной выхода из строя предохранителя, скорей всего стал плохо подсоединенный шлейф. Прозвонил предохранители, F2- целый, F1 на 2,5 А вышел из строя. Взял большой стеклянный предохранитель на 2,5 А и достал из него проволочку. Эту проволочку запаял на F1. Подключил питание, шлейфы от головки подключать не стал. Работает. Моргают с разной частотой попеременно индикаторы бумаги и чернил.
http://shot.qip.ru/00eWWC-415iw6PvTN/

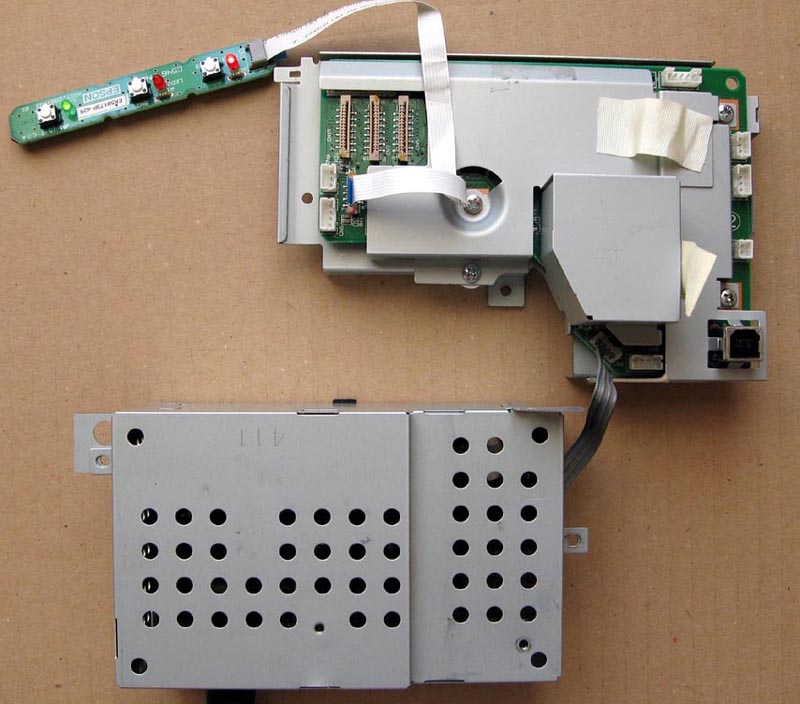

Вот фото, как я подсоединял блок питания отдельно к MB

Подключил головку, включил принтер, не включается. Нашел причину, сгорел предохранитель F51 в блоке питания на 2A. Значит, что-то серьезное.
Заменил предохранитель, отключил головку, включаю – выбивает предохранитель F51 в блоке питания. Снимаю перемычку на F1 на материнской плате, работает, предохранитель F51 не выбивает.
Значит, вылетели транзисторы или еще что-то на материнской плате.

Проверял транзисторы на плате впаянными, непонятные получались результаты, выпаял. Прибор для проверки Ц4341 еще советских времен, остался от занятий радиолюбительством в пионерские времена. Проверил транзистор Q2 C5888 – пробит один p-n переход
Проверил транзистор Q3 A2099 - исправный.
Проверял БЭ-ЭБ, БК-КБ, КЭ-ЭК меняя полярность источника, спасибо за советы koka и ЮХа.

Решил заменить Q2 C5888 на КТ972А, а Q3 A2099 на КТ973А. Комплементарная пара. Аккуратно впаял.
Вначале попробовал без F1 на 2,5 А – работает, потом F1 на 2,5 А поставил перемычку из соответствующего стеклянного предохранителя.
Работает. Предохранитель не выбивает. Подключил головку. Головка запарковалась как в исправном принтере.

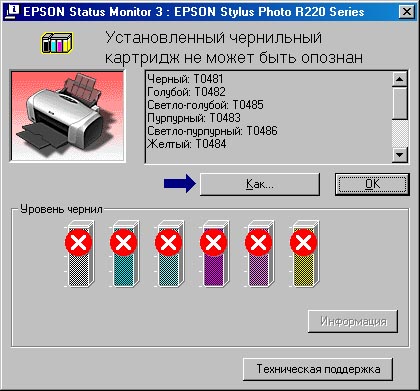

Теперь горит индикатор «Чернила». В драйвере принтера сообщение «Установленный чернильный картридж не может быть опознан». Все картриджи неопознаны, все картриджи оригинальные, до этого опознавались нормально.

Подскажите, имею P50 с горелыми транзисторами. Смущает то что раньше когда я с этим сталкивался, при выпаянных транзисторах он включался и шуршал как обычно, а сейчас при включении резко двигает головку до упора и продолжает трещать, может там что-то кроме транзисторов? И еще характерного писка небыло, только тихий щелочек при попытки включения..

Продолжаю свою историю про "горелые транзисторы" :)
Вывод, что все-таки нужны оригинальные транзисторы, в моем случае нужен один C5888, второй транзистор исправен. Все таки нашел и купил по адекватной цене оригинальные C5888 A2099. Даже две пары.

Впаял оригинальные транзисторы. И вот тут я поторопился, надо было сначала попробовать включить без головки, а я сразу подключил головку, в результате включения сгорел предохранитель F51 в блоке питания на 2A. Выпаял оригинальные транзисторы, проверил Q2 C5888 – пробит один p-n переход, транзистор Q3 A2099 - исправный. Все как в самом начале эпопеи.


Я уже давно купил себе новый принтер, а с этим интересно было повозиться в отдельные моменты, да и надо выработать почти полный комплект оригинальных картриджей.
А так, дальнейший путь, это продавать EPSON R220 по узлам и деталям. К тому же, головка рабочая и всегда работала только на оригинальных картриджах. Засора ни одного раза не было.
И к тому же, имеется еще пара оригинальных транзисторов.
Надо сказать, что для экспериментов надо и оригинальные предохранители, а вот их найти довольно трудно. Именно с этого надо начинать эксперименты.
