Решено
ВАЖНО: Снова горелые транзисторы...
Принтер печатает чистые листы.
| Сообщение #381 Отправлено 02 августа 2012 - 16:51
Обьясните как же их можно проверить не выпаивая? У меня есть только эллектронный мультиметр.
| Сообщение #383 Отправлено 02 августа 2012 - 17:35
Обьясните как же их можно проверить не выпаивая?
Реально, поставить "эллектронный мультиметр" на режим прозвонки. Это когда пищик пищит. И подключить щупы в соответствии с полярностью к выводам ключа (транзистора). Там три вывода, обычно. Один из выводов - управление ключом. Его не трогаем. "эллектронный мультиметр" может пискнуть кратковременно. Это прошла зарядка фильтрующих конденсаторов.....
Короче: отдайте девайс специалистам. Если специалисты хорошие - разберутся. А если специалисты плохие, то купите новый принтер.
Написанное выше - личное мнение писателя.
| Сообщение #384 Отправлено 02 августа 2012 - 17:41
В том то и дело что они все прозваниваются. У меня нет возможности проверить головку на другом принторе. Как считаете эта проблемма может быть из за неисправности печатающей головки? Или это 100% плата управления???
| Сообщение #385 Отправлено 02 августа 2012 - 18:08
Термин "прозваниваются" годен только для электриков. Когда хотят убедиться в нулевом сопротивлении цепи. Если "прозванивается" транзистор, то путь ему на помойку!
Не вижу смысла продолжать диалог.
Не вижу смысла продолжать диалог.
Написанное выше - личное мнение писателя.
| Сообщение #386 Отправлено 08 августа 2012 - 09:31
Извиняюсь конечно, вообщем проверил транзисторы, вроде все нормальные, но принтер 1410 так и печатает чистые листы. При печати слышен ультразвуковой звук, значит транзисторы точно исправные. В чём же может быть проблема? Как считаете может это быть от шлейфа?
| Сообщение #387 Отправлено 08 августа 2012 - 10:41
"Вроде" эт понятие не определенное, советую проверять все полупроводниковые приборы советской Цэшкой, цифровые туфта, столько раз подрывались, особенно на силовых полупроводниках. Для надежной проверки конечно выпаять. Проверять нужно БЭ-ЭБ, БК-КБ, КЭ-ЭК при этом я показал, что нуно менять полярность источника.
| Сообщение #388 Отправлено 08 августа 2012 - 10:47
проверил транзисторы, вроде все нормальные,
Нельзя быть вроде беременной! Или есть беременность, или её нет! Кроме того, ни один музыкант не услышит ультразвук. Тем более, при печати. Некоторое "зудение" явно прослушивается в момент прочистки головки штатными средствами драйвера.
Итак: запускаем штатную прочистку. Если на "капе" пв процессе прочистки видна чернильная пена, это значит, что дюзы проходимы, а пъезонасосы ПГ и их питание в норме. Если видим просто чернильные наплывы (без пены), значит дюзы проходимы и исправна помпа, но пъезонасосы не работают.
Написанное выше - личное мнение писателя.
| Сообщение #389 Отправлено 08 августа 2012 - 20:14
Ну и шутник вы Юха))). Кстати насчёт пены - её нет, но есть чернильные наплывы, значит точно транзисторы! Попробую найти совецкую цешку. Ещё бы желательно найти полную инструкцию по измерению этим прибором работоспособности транзисторов.
| Сообщение #390 Отправлено 09 августа 2012 - 10:48
Для дилетантов, желающих стать профессионалами:
Берём источник питания постоянного тока с напряжением ок. 12 вольт. Подойдет любой бытовой "адаптер" даже нестабилизированный. Можно аккумулятор. Берём низковольтную двенадцативольтовую лампочку с током потребления ок. 300 мА. Собираем простейшую схему. Плюс источника питания соединяем с одним выводом лампочки. Второй вывод лампочки подключаем к коллектору транзистора. Эмиттер транзистора соединяем с минусовым выводом источника питания. Базу транзистора оставляем неподключенной. Включаем источник питания. При исправном транзисторе лампочка не должна гореть! Если горит - транзистор пробит! - в помойку! Есть одно "но" - висящий в "воздухе" вывод базы. Его лучше соединить с выводом эмиттера через резистор ок. 100 Ом. Если и в этом случае лампочка светится - в помойку.
Далее, можно проверить транзистор на обрыв. Не меняя схему включения соединяем базу транзистора через резистор ок 100 кОм с плюсовым выводом источник питания. Лампочка должна включится. Отключаем резистор - лампочка гаснет!
Никаких приборов, а гарантия диагностики почти стопроцентная! Замечание: описанная схема пригодна для n-p-n транзисторов. Для p-n-p полярность источника нужно сменить.
...........
У любого професионального ремонтника должен быть необходимый набор инструментов для качественной диагностики. Аналоговые и цифровые мультиметры, осциллограф, лабораторный источник питания( желательно, многоканальный) эквиваленты нагрузки, паяльные станции (или хотя бы термостабилизированный паяльник и отсосы). Если кто-то думает, что без знаний и инструментов можно отремонтировать современный струйный принтер, то он сильно ошибается...
......
В общем, в этой теме (сообщение 148 и далее) есть мастер-класс с картинками. Честно, не могу понять людей, которые попали в ситуацию случайно. Зачем заниматься не своим делом?!
Берём источник питания постоянного тока с напряжением ок. 12 вольт. Подойдет любой бытовой "адаптер" даже нестабилизированный. Можно аккумулятор. Берём низковольтную двенадцативольтовую лампочку с током потребления ок. 300 мА. Собираем простейшую схему. Плюс источника питания соединяем с одним выводом лампочки. Второй вывод лампочки подключаем к коллектору транзистора. Эмиттер транзистора соединяем с минусовым выводом источника питания. Базу транзистора оставляем неподключенной. Включаем источник питания. При исправном транзисторе лампочка не должна гореть! Если горит - транзистор пробит! - в помойку! Есть одно "но" - висящий в "воздухе" вывод базы. Его лучше соединить с выводом эмиттера через резистор ок. 100 Ом. Если и в этом случае лампочка светится - в помойку.
Далее, можно проверить транзистор на обрыв. Не меняя схему включения соединяем базу транзистора через резистор ок 100 кОм с плюсовым выводом источник питания. Лампочка должна включится. Отключаем резистор - лампочка гаснет!
Никаких приборов, а гарантия диагностики почти стопроцентная! Замечание: описанная схема пригодна для n-p-n транзисторов. Для p-n-p полярность источника нужно сменить.
...........
У любого професионального ремонтника должен быть необходимый набор инструментов для качественной диагностики. Аналоговые и цифровые мультиметры, осциллограф, лабораторный источник питания( желательно, многоканальный) эквиваленты нагрузки, паяльные станции (или хотя бы термостабилизированный паяльник и отсосы). Если кто-то думает, что без знаний и инструментов можно отремонтировать современный струйный принтер, то он сильно ошибается...
......
В общем, в этой теме (сообщение 148 и далее) есть мастер-класс с картинками. Честно, не могу понять людей, которые попали в ситуацию случайно. Зачем заниматься не своим делом?!
Написанное выше - личное мнение писателя.
| Сообщение #391 Отправлено 05 сентября 2012 - 13:31

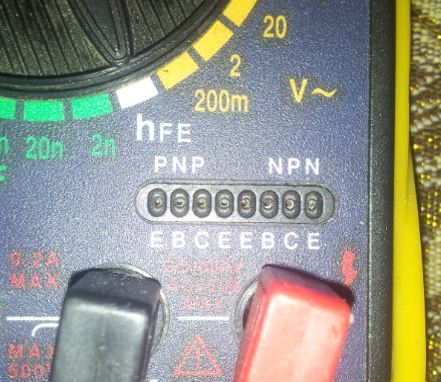

знатоки, помогайте. Сам электрик, в электронике не шарю, в городе нужных людей не нашлось. Выпаял А2099 и С5888. Имея тестер с функцией hfe: для A2099 показывает 572, для C5888 показывает 604. В положении проверки диодов: A2099(на базе "-") BE-619, EB-бесконечность; BC-619, CB-бесконечность; EC и CE бесконечность.
Для C5888 (на базе "+") BE-613, EB-бесконечность; BC-613, CB-бесконечность; EC и CE бесконечности.
Если я правильно понимаю, то транзюки целые. Только после первой поломки, когда перегорел F2, на A2099 были больше значения(не знаю имеет ли это значение)
Для C5888 (на базе "+") BE-613, EB-бесконечность; BC-613, CB-бесконечность; EC и CE бесконечности.
Если я правильно понимаю, то транзюки целые. Только после первой поломки, когда перегорел F2, на A2099 были больше значения(не знаю имеет ли это значение)
| Сообщение #392 Отправлено 05 сентября 2012 - 14:21
Выше пост прочитай и не гадай на кофейной гуще!
Написанное выше - личное мнение писателя.
| Сообщение #393 Отправлено 05 сентября 2012 - 16:42
Нельзя быть вроде беременной! Или есть беременность, или её нет!
так вы бы,уважаемый,также отвечали,добавили бы матов для полноты комментов,либо нормально общались с людьми,которые обратились за помощью.Слишком вы резкий.Либо отвечайте,либо нет,а грубость - это лишнее!
ЗЫ Нехорошо "Тыкать" людям,о которых Вы ничего не знаете!
| Сообщение #394 Отправлено 05 сентября 2012 - 17:26
так вы бы,уважаемый,также отвечали,добавили бы матов для полноты комментов,либо нормально общались с людьми,которые обратились за помощью
так вы бы уважаемый почитали всю ветку неторопясь и поняли, что если сто раз по одному месту, то мозоль можно натереть. И я не ленился делать эксперименты и показывать их с помощью фото.
Читаем, пробуем.
ЗЫ: мне совершенно по барабану мнение тех, кто не хочет ничего делать самостоятельно. Им, чисто, дай и подай! Нахрен!
Написанное выше - личное мнение писателя.
| Сообщение #397 Отправлено 05 сентября 2012 - 17:50
Если нет соображения, но очень хочется проверить транзистор, то берём самый дешёвый тестер и ставим его на режим прозвонки. Это когда тестер пищит Для тупых и слепых.
Если при прозвонке эмиттер-коллектор пищит в любой полярности щупов - транзистор в помойку. Транзистор должен быть выпаян из ПП при таком методе диагностики. Если есть хороший омметр (ТЛ-4М) то диагностику исправности можно провести без выпайки в 99,9: % случаев.
Если при прозвонке эмиттер-коллектор пищит в любой полярности щупов - транзистор в помойку. Транзистор должен быть выпаян из ПП при таком методе диагностики. Если есть хороший омметр (ТЛ-4М) то диагностику исправности можно провести без выпайки в 99,9: % случаев.
Написанное выше - личное мнение писателя.
| Сообщение #399 Отправлено 05 сентября 2012 - 21:33
ЮХа, вы бы еще написали как определить где какой вывод у транзистора, вообще здорово было бы.
| Сообщение #400 Отправлено 08 октября 2012 - 19:17
А где можно взять транзисторы КТ818Г и КТ819Г. В телевизорах они могут быть?
Я проверил мультиметром сопротивление второй вроде рабочей пары A2098 и С6082 - показал 43 оМ
Я проверил мультиметром сопротивление второй вроде рабочей пары A2098 и С6082 - показал 43 оМ
