koka сказал:

дык я ж не найду замену в нашей "деревне"
..еще раз прозвоню все.

Можно впаять обычный предохранитель на соответствующий ток, если места хватит. Можно "торчком" иль на "усах"
Маркировка SMD предохранителей

..всем сенкс,завтра буду пробывать.

..ну вот как и предполагал,не нашел ни одного преда нужного номинала нигде.
ставлю торчком на 0.5А вместо 1000мА

koka был прав - замена преда F2 на плате.. работоспособность электроники восстановлена, теперь буду искать траблы с подачей т.к.чистка энкодеров и глаза непомогла.Ухожу в другую тему.Еще раз всем сенкс..

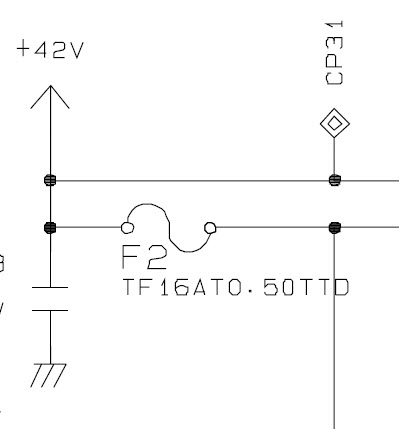

Смотрю на схему и не верю глазам своим, разве может быть впаян 16^-и амперный предохранитель на таких тонких дорожках.
Есть сомнения, что я не правильно прочёл схему. Подскажите, какой номинал предохранителя F2 на этой схеме?
Схема взята с сервис мануала RX610.

Модераторам: исправьте опечатку в названии темы.

Есть проблема с р-50, сгорели транзюки, перепаял, сдохла голова, теперь сопротивление что с транзюками что без них 11 ом, обвязку поменял, где искать причину данного???

Всех приветствую!
Как приятно зайти снова в гости на старый добрый reseters.ru.
Годы идут, а форум актуален, сайт развивается, энтузиастов прибавляется. И тема моя живёт ещё. Вот уж чего не ожидал.
mDjon, сопотивление чего замерил? Покажи на фото или схеме.
Nikolai67, если логика не изменяет, то там не более 0.5-2А. 16А сожгут там всё нафиг. Да и размерами он будет.. Проволока с гвоздь почти.

Доброго времени суток! Реально на 610-м стоит предохранитель с маркировкой F, что соответствует 0.5А. Сейчас занимаюсь ремонтом данного аппарата. На плате при нажатии кнопки включения появляется на время нажатия только 42V, остальные напряжения отсутствуют... Пока копаю 3.3V..

Помогите с советом.
Похожая проблема возможно и описывалась, но не нашёл.
Собственно о самой проблеме.
Накрылась лампа сканера МФУ физически - отломали в месте её припайки при попытке снятия.
До этого при неработающей лампе МФУ включался через раз, выдавалась ошибка - "Ошибка сканера. См.документацию".
После поломки лампы МФУ не включается вообще - при нажатии кнопки включения лампа включения моргает и на этом всё.
Сервисные центры далеко, живу в отдалённом селе. Пока доберусь до них засохнут чернила в печатающей головке.
Вопрос. Как отключить сканер и оставить работать только принтер? Отключение плоского шлейфа к сканеру даёт лишь включение МФУ и появлением той же ошибки - "Ошибка сканера. См.документацию".

wikand сказал:

никак.

Огорчил(

Строго говоря, сигналы работоспособности того или иного узла имеют обычно единичный или нулевой уровень. Отсюда вывод: стоит подать на определённый вывод процессора напряжение питания или закоротить вывод на землю и мозг можно обмануть.
Надо смотреть сервис-мануал. Не стоит замыкать всё подряд по дури. :)

Всё так, но с одним НО. Сигнал нужно подать в определённый промежуток времени.

Приветствую всех!
Случилась неприятность с новым принтером Epson P50. Удлинительный кабель USB, своей голой землей попал на радиатор усилителя. Оказалось, что у мудрых китайцев на нем висит +18В. В итоге усилитель погорел. Но через пару дней заметил, что частенько стала вылетать ошибка коммуникации с принтером. Сначала грешил на то, что разъем болтается в компе, но поджатие не помогло. Смена кабеля, компа, - тоже. Ошибка вылетала все чаще и чаще, затем принтер совсем перестал определяться. При этом, при включении принтера стали отваливаться USB устройства, перезагрузка спасает.
Разобрал принтер, горелого на материнке глазами не обнаруживается. Прозвонкой USB выяснил, что земля звонится с -data. Так же обнаружил, что не звонится предохранитель F2.
Как понял с разъема USB дорожки напрямую идут в проц через резюки 390 Ом (гениальное решение )
Стоит ли ковырять, менять предохранитель - или это уже покойник? Материнку можно заказать, заменить самому или проще в сервис обратиться?

так он бы (принтр) не печатал при обрыве ...можно поставить новы пред и проверить.

Напаял над предохранителем "волосинку" вечером испытаю. Смущает, что земля в USB разъеме звонится с -data. И контроллер USB на материнке компа уходит в защиту при включении принтера.

тады усё...кина не будет-электричество кончилось.

Модераторы, администраторы, исправьте ошибки в названии темы.

MickMPS сказал:

Мудрые китайцы работают под наблюдением инженеров от Эпсон. Предъявляйте претензии в авторизованный сервисный центр. А сказок, что принтеры собирают на китайских коленках рассказано достаточно! Фтопку!
