Введение
В общем, очередная борьба Epson vs Nazaroff... Проблема следующая: принтером пару месяцев не пользовались, сегодня включили, решили попечатать, голова у принтера забита почти полностью. В чернильном шлейфе небольшие пузырьки воздуха есть, капсулы заполнены чернилами где-то на 60%. Ну, думаю, ничего страшного - прочистка и бутерброд помогут. Но не тут-то было. Делаю прочистку...толку ноль. Делаю прочистку еще раз...толку ноль. Несколько дюз печатают и все... Снял СНПЧ, поставил картридж, заправленный чистящей жидкостью, запустил чистку, подождал пару часов, еще раз почистил, поставил СНПЧ, запустил прочистку и жду... (Начал все это с утра). Результат практически такой же (ну, пару дюз появилась и все). И тут до меня дошло: раньше, даже когда ПГ была забита чернилами и я включал прочистку, пузырьки воздуха в шлейфе перемещались к капсулам. Сейчас такого нет абсолютно...

История

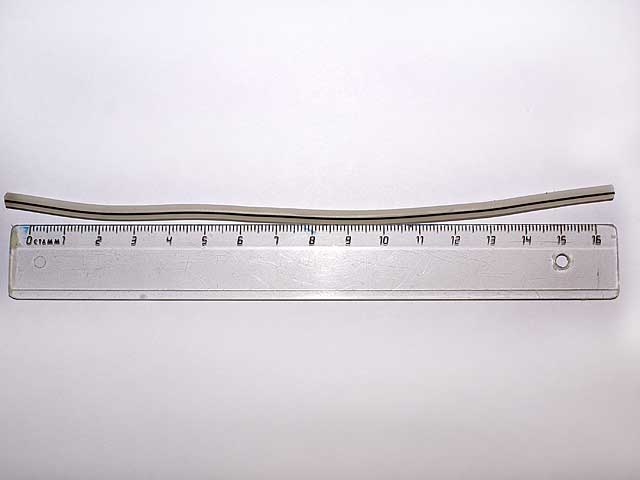

Решил посмотреть в каком состоянии капа и при необходимости ее почистить. Снял верний кожух с принтера, заглянул в узел, где помпа... И что я вижу... Аккурат под капой лежит резиновая трубочка, по длине где-то 18 см, вся залитая чернилами. Откуда она там? Не из помпы ли? (Принцип которой, насколько мне известно, основан на перекатывании шарика по резиновой трубочке). (Фото прилагается). Собрал обратно (уже без этой трубочки)...

В общем, прошу помочь с ответами на следующие вопросы:
1) От чего эта трубочка может быть?
2) Если от помпы, то как ее установить обратно?
3) Если ответ на 2 вопрос утвердительный, то где найти сервис-мануал на данную модель принтера?
4) (Понимаю, что каждый ответ по-своему, но все-таки) Сложно ли собрать помпу (если трубка из нее)?
5) Из-за чего могла произойти такая ситуации?

З.Ы. Заранее огроменное спасибо за помощь!

Не могу сказать точно по данной модели принтера, но у многих Эпсонов, помпа подключена к капе не напрямую.
От капы, идет трубка (как на снимке) к штуцеру расположенному на парковочном узле. К этому же штуцеру, с обратной стороны подключена трубка идущая к помпе.
Посмотрите, может и на 1290 так же.


=== add ===

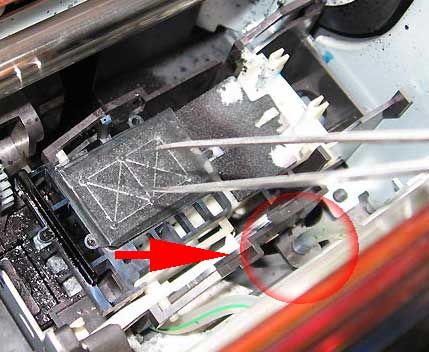

Вот нашел в ФАКе по бутерброду снимок:

снизу подходит трубка о которой я писал, сверху одета трубка к помпе.

2 Episode
О, т.е. это трубочка не из самой помпы?.. Уже легче стало - думаю, что соединить капу с помпой будет не слишком сложно... Только подскажи, плиз, как снять этот парковочный узел (помню, был сайт с огромным кол-вом сервис-мануалов для Epson, но переустанавливал браузер и Избранное слетело :( Напомни ссылку, пожалуйста...)

Спасибо!

(немного поторопился... сделал несколько орфографических ошибок... )

На форуме создается рубрикатор.
Не знаете где искать? Посмотрите в первую очередь в рубрикаторе :)

з.ы. поехали в ремонт.....

2 Episode
Еще раз спасибо за помощь!
Поищу в рубрикаторе!

Надеюсь, что завтра все удастся починить...

Ну невезуха с этим принтером какая-то, чесслово... :(

Удивительно,но у меня только что произошла такая же поломка: во время прочистки принтер изрыгнул трубку мне прямо в любопытный глаз.
Увы у 1290 (по крайней мере старого) это единая трубка,собственно рабочий объем насоса.Она заложена в корпус помпы,выходной конец идет в памперс,а другой (подлиннее)-в нижний штуцер капы. Придется снимать и разбирать помпу и закладывать трубку на место.Это крутой геморрой.
Мало того,что легко оторвать шлейфик от кнопок управления при съеме правой серой передней части корпуса, надо угадать (или знать)совпадение зубьев шестерен и роликов при сборке помпы. Короче,когда я лапал принтер, я повредил шлейфик и левый датчик положения енкодерного диска.
Пришлось таки тащиться в сервис=700 руб.

Ёлки...
А как может помпа "выкатать" собственную трубку?

гога 2 & Nazaroff, вы уж пожалуйста, по мере возможности, зафиксируйте на фото сей любопытный факт, и способ лечения. Ок?

Это что ж..."слабое" "больное" место ...получается?...ХМ...присмотримся...

Ну в точности,как написал Назароф. Принтер несколько месяцев стоял без работы.Стал прочищать.Нужен бутерброд.Чтоб удобней-снимаю верхний корпус.После бутерброда осматриваю капу,для спокойствия капаю туда промывку (чтобы заполнить систему помпы).Голову на парковку.Включаю и ласково смотрю на любимца.А он вытолкнул мне в глаз (прямо вверх справа из-за каретки) эту трубку. Я охренел и задал (громко так) вопрос Эпизода:"Ёлки... А как может помпа "выкатать" собственную трубку?".Делать нечего:открываю правый бок,смотрю на помпу-точно тубки из нее больше не торчит. А дальше неинтересно. Снять блок капы,снять блок помпы,разобрать помпу,не потеряв ролики и прочую мелочь,заложить трубку и собрать всё в обратном порядке.Ну и не отломать ничего по дороге. Последнее мне не удалось.
Более того:теперь перестали обнуляться картриджи.Резеттер все другие картриджи обнуляет штатно, а эти -красный-мигает красный-красный(вместо зеленого).

2 Episode
Сегодня принтер не разбирал - некогда было, очень много работы, завтра судя по всему тоже чуть ли не ночевать на работе придется :( Когда буду разбирать - обязательно сфотографирую! Думаю, что опыт может быть полезен многим, ведь даже если ничего не получится, отрицательный результат - тоже результат... ;)

2 гога 2
Жесть! Что ж это за модель принтера такая?! Я думал, только мне одному с ним так не повезло... То одно, то другое... :( Если не секрет, - где ремонтировал? Если в Москве, скинь ссылку в личку информацию, плиз, все-таки, 700р - не так уж и много, если самому не удастся починить... Спасибо!

К сожалению, не смог отредактировать старое сообщение, поэтому пишу новое

Мне только что пришла в голову интересная идея - а нужно ли вообще собирать эту помпу? :) Почитал темы о ее отключении на R200 и подобных и решил - а нужна ли она мне вообще? Ведь можно один конец трубочки подключить непосредственно к капе (так, как и должно быть), а второй просто вывести в боковое вентиляционное отверстие корпуса и при необходимости самому прокачивать чернила шприцем. Правда, для меня не совсем понятно, когда нужно будет создавать разряжение при прочистке ПГ, но, как мне кажется, именно в момент нахождения ПГ на капе и чуть позже, когда ПГ отъезжает на несколько сантиметров, чтобы удалить из капы остатки чернил...

Как думаете, господа инженера, получится или нет? :)

З.Ы. Если все получится, с меня фотоотчет :)

Я пытался такое проделать с подопытным 480-м. Ничего не получилось.
Т.е. как было дело...
Выпала, к примеру дюза. Вставил носик шприца в трубку, которая напрямую к капе, потянул, чернила пошли.
Тест - ничего не изменилось.
Снова отсос. Тест - до лампочки. Снова отсос. Тест - как было так и есть.
Соединяю трубку с помпой, запускаю обычную прочистку.
Тест - все дюзы на месте.
Вероятно, имеет значение то, что при запуске прочистки, принтер не только создает разрежение помпой, но и интенсивно плюет в капу всеми дюзами с повышенной частотой.
Может кто даст более вероятное объяснение?
Откачивая шприцом чернила, я слил грамм 10 чернил и безрезультатно.
Помпа откачала едва ли грамма 2-3, но прочистила все.
Х.З.

Назароф
В Москве просто.Звонишь в главный офис Епсона 737 37 88 и спрашиваешь у дефки ближайший сервис. Мне достался СЦ на Кутузовскком проспекте, д67, корп 1. тел 440 86 34. Привез в понедельник в пятницу забрал.

Эпизод
Имхо твое рассуждение наиболее логичное.
Чего я не понял-Зачем 1290ый делая циклы откачки позиционирует каретку (голову?),сдвигая ее последовательно по сантиметру влево?

R200 тоже так делает, если мне не изменяет память, но не всегда. Блин, забыл уже, когда делал прочистку

Ну смотри сам: 1. на парковке (при выключении) ободок капы изолирует все дюзы от воздуха. 2. Площадь керамической плоскости с дюзами намного протяженнее,чем длина капы. 3. А при штатной/принудительной прочистке он что? Двигает/смещает ободок капы,чтоб сосать не из всех сразу,а как-то раздельно? Чтоб "чистые" дюзы какого то цвета не мешали "прососать" дюзы другого цвета? Ведь у С80 имхо не двигает! Там расположение дюз "вертикальное".

гога 2 (Nov 30 2007, 04:25 PM) писал:

Не может такого быть. Капа по всей поверхности пластины дюз и прижимается только в одном месте и положении. Смещение приведет к негерметичности соединения ободка капы и пластины дюз.
Я говорил о следующем:
- запускаем прочистку
- принтер дергает головой (не знаю зачем, мож для того, чтобы капа отошла и снова "прилипла")
- запускает короткую прочистку
- двигает голову влево и скребет ракелем по пластине дюз
- откачивает чернила с капы
- задвигает голову на парковку
- запускает основную прочистку
- двигает голову влево и скребет ракелем по пластине дюз
- откачивает чернила с капы
- задвигает голову на парковку
- думает пару секунд
- начинает медленно двигать каретку влево с остановками - позиционирует
- резко дергается, как сумасшедший гоняет каретку влево-вправо
- паркуется, успокаивается, сообщает, мол - готово.
О как.

Не, ребят, вы не совсем меня поняли! Если все дюзы на месте, то ничего не чистим, шприцом не пользуемся - помпа просто качает воздух (точнее, принтер думает, что качает). Когда нужна прочистка, то запускаем прочистку из драйвера и в этот момент понемногу вытягиваем чернила шприцем, фактически выполняя работу помпы, но вручную...

Вообще, сегодня днем принтер разобрал (нашел сервис-мануал на Epson Stylus 1160 - они практически одинаковые). Фотоаппарата не было под рукой, но попытаюсь рассказать все на словах (в понедельник несколько фото сделаю - вид того, что есть сейчас). Начну с самого начала... Уф, поехали :)

Итак, снял с принтера корпус, снял панель с кнопками, снял такую же панельку, выполняющую чисто декоративные функции, с другой стороны, после чего снял металлическую планку, находящуюся под проекцией движения ПГ :) Не знаю, как сказать точнее, но это такая планка, которая закрывает собой ролики подачи бумаги и т.д. (фото в понедельник сделаю), после чего снял памперс. Даже не знал, что он снимается так просто - достаточно открытить пару винтов, приподнять принтер и пластиковый блок, заполняющий половину ширины и практически всю длину принтера, остается на столе, а принтер у вас в руках :) После этого появляется доступ к 3 винтам, удерживающих механизм помпы. Механизм снял, промыл (грязи было очено много), поставил обратно, однако трубочку подключил только к выходному штуцеру капы, второй конец просто вывел в вентиляционное отверстие принтера с левой стороны, чтобы подключить к нему шприц. Потом началось самое сложное - сборку принтера. Думал, что будет много запасных частей :) , но, к счастью, оказался неправ - собрал все без проблем. Напоминаю, что шланг в помпу я не вставлял, а просто вывел за пределы корпуса принтера!
Далее второй этап - прочистка чернильного шлейфа. Да-да, именно его. Чернила внутри за несколько месяцев загустели и образовали сгустки, которые бы не то, что ПГ прокачать не смогла, я с трудом прокачал шприцем! Отсоединил капсулы от шлейфа, промыл, собрал обратно. Запустил прочистку из драйвера, подтягивая в этот же момент чернила шприцем из капы. Оставил принтер на час, повторил процедуру с прочисткой. Затем еще раз. И еще. Напечатал тест дюз - из 48 дюз каждого цвета, черных - 10, остальных - по 45-46, т.е. практически 100%. Основная проблема с черным (будет вопрос чуть позже). Чернил шприцем слил через капу где-то около 20мл суммарно, но результат того явно стоил - принтером уже в принципе можно пользоваться, чего я, однако, сегодня не делал - решил, что пусть лучше отстоится на выходных, а в понедельник посмотрю результат; читал, что после столь интенсивных процедур принтер должен отстояться...


Вот, в общем-то и все. Еще раз хочу извиниться за отстутствие фото - просто не думал, что займусь принтером сегодня. В понедельник исправлюсь лишь частично - заново принтер разбирать, надеюсь, не буду - но несколько фотографий сделаю - для наглядности.
Понимаю, что вот так вот вручную прокачивать - не лучший вариант, конечно, скорее - временный. Однако, принтером пользуются не слишком часто в течение года, но в некоторые периоды весьма интенсивно - надеюсь, что вот как раз в эти интенсивные периоды при частой печати чернила засыхать не будут => и чистить не придется!

Теперь вопрос по поводу черного цвета. Первое время его не было вообще. Чистки не помогали. Думал, ну все, убил ПГ :( Однако спустя некоторое время цвет стал появляться. Думаю почистить промывочной жидкостью, однако заметил сегодня интересную особенность чернил. Чернила, разлитые на столе, водой отмываются не особо, однако, если протереть стол техническим спиртом, которого на работе в избытке ( :) ), то стол идеально чист! Думаю, а что, если вместо чистящей жидкости попользоваться спиртом? Не нанесет ли это вред ПГ? Понимаю, что звучит странно и немного забавно, но прошу по поводу спирта не флудить (хотя знаю, что уж очень хочется ).

В общем, судя по всему, это сражение будет выиграно, но будет ли выиграна война с Epson Stylus Photo 1290 - пока под вопросом...

З.Ы. Всем спасибо за чтение сего бреда и особое спасибо за помощь!

З.З.Ы. Episode, сделай, плиз, возможность писать в одном сообщении больше инфы - неудобно склеивать из двух

Не понял.
Одно сообщение может вмещать пол мегабайта текста. Куда же еще?
Может в смайликах вопрос? Их не более 5 на 1 мессагу.
Или опиши подробнее в этой теме.

Может дело и вправду в смайлах было?.. Извини, если погорячился!

Все-таки, мой вопрос так и остался без ответа - промывка черного чернильного канала спиртом приведет к положительным результатам? То, что не приведет к отрицательным - я понял, поискав на форуме, но вот о положительном опыте никто ничего так и не писАл...
