Как сделать фитинги для СНПЧ, чем соединить шлейф Самостоятельное изготовление фитингов

|    Сообщение #1 Отправлено 21 ноября 2007 - 09:59   Antoniooo

Сломалась трубочка (снпч) которая вставляеться в картридж с помощью резиночки. На что ее можно заменить, так чтобы это было так же комапктно. Заказать в магазине не вариант так как живу в самом конце приморья. Пока в голову пришла только трубочка от чупачупса, нагреть и согнутьи припаятьк трубке. Как сделать?

|    Сообщение #2 Отправлено 21 ноября 2007 - 12:01   Episode

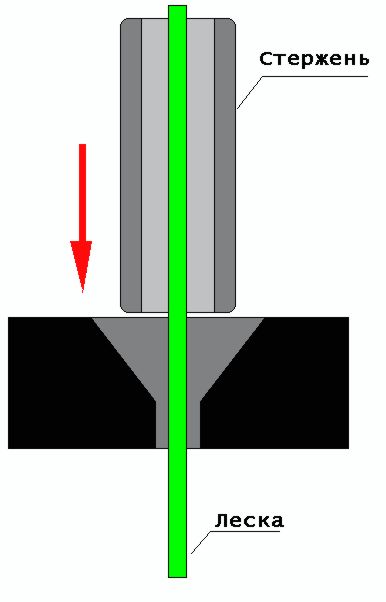

Лучше стержень от шариковой ручки.
- отмыть от чернил используя спирт
- вставить вовнутрь леску подходящего диаметра
- наргеть (можно зажигалкой)
- согнуть
- дать остыть
- вытащить леску
- отрезать ненужное
Десятки фитингов таким образом сделаны и работают.


Прямые фитинги делаю так же, только не сгибаю...
Прикрепленное изображение: cc27702b047f.jpg

Это - старый снимок.

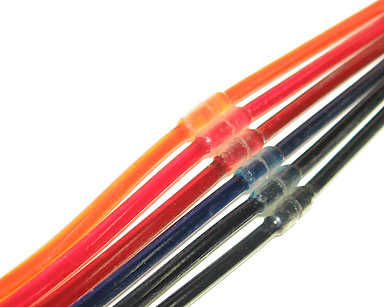

Сейчас соединяю смещая места соединения относительно друг друга по длине шлейфа.
Получается очень аккуратно, и толщина увеличивается едва заметно.


Прикрепленное изображение: post_fiting.jpg
Описание.
Нас помнят, пока мы мешаем другим.

|    Сообщение #3 Отправлено 21 ноября 2007 - 12:49   Antoniooo

Спасиб большое, я уже так сделал, после того что почуствовал что несолидно мне уже за чупапупсом идти, вроде работает, завтра буду ставить снпчу.

|    Сообщение #4 Отправлено 24 марта 2008 - 18:07   Lelik

Принтер R-200 пользуюсь с 2005 года, пересох шлейф начал лопоться. Причем пересох не весь шлейф, а как то местами. Около капсул живой. Заказал новый шлейф. СНПЧ старого образца т.е. на шприцах. Думаю отрезать около шприцов (капсул) шлейф и соединить с новым. Только как и чем соединить два шлейфа старый и новый? Может какие переходники посоветуйте подручные?

|    Сообщение #5 Отправлено 24 марта 2008 - 18:19   koka

Так ить...можно было заказывая шлейф,
заказать и капсулы в сборе(с манжетами и фитингами)...
Лишние соединения-не есть хорошо...
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #6 Отправлено 24 марта 2008 - 20:13   Lelik

Да не подумал я об этом. У меня два принтера один R-200 второй R-220, на R-220 стоят новые капсулы от ресетторцев. Я последнее время печатал на 220 ом и забыл совсем что капсулы там другие. А шлейф пришел во она проблема, посмотрел вспомнил

|    Сообщение #7 Отправлено 25 марта 2008 - 01:48
ГостьИскатель_*

Почитайте тему "Что такое СНПЧ",
Ссылка есть в рубрикаторе, самое начало.
Там и про соединение, и про изготовление шлейфа, и еще много полезного.
см. подп.

Все очень просто...

|    Сообщение #8 Отправлено 11 октября 2008 - 13:32   tason07

Шлейфы можно соединять трубочками от туалетной воды. Купите флакон с пульверизатором без воды в отделе продаж духов на разлив. Только смотрите, чтобы трубочка внутри была тоненькая...

|    Сообщение #9 Отправлено 25 августа 2009 - 15:51   zobr82

а не подойдёт от сперя типа WD 40,трубочка такая красненькая,по внешнему диаметру вроде самое оно,а вот внутренний меня немногоозадачил диаметр,маловат по моему,или нет?

|    Сообщение #10 Отправлено 26 августа 2009 - 09:17   Episode

Внутренний диаметр должен быть не меньше диаметра всех дюз одного канала вместе взятых.
У трубочки от спрея, внутренний диаметр в десятки раз больше, чем того требуется.
Правда, я сомневаюсь в механической надежности этой трубочки, слабая она, ИМХО.
Попробуйте, сообщите нам, поделитесь опытом...
Нас помнят, пока мы мешаем другим.

|    Сообщение #11 Отправлено 12 сентября 2009 - 15:54   Valdis.

Вот мой способ соединения шлейфа:
берем термоусадочную трубку такого диаметра, чтов в неё свободно входила трубка шлейфа,
потом нагреваем (аккуратно, можно зажигалкой), термоусадочная трубка уменьшается в диаметре и плотно захватывает трубки шлейфа.
Термоусадочную трубку можно приобрести в магазинах электротоваров

P.S. - может поместить это в FAQ по СНПЧ?

Прикрепленные изображения

  • Прикрепленное изображение: Trubki.gif

|    Сообщение #12 Отправлено 12 сентября 2009 - 16:07   Episode

Просмотр сообщенияValdis. (12th September 2009 - 04:54 PM) писал:

может поместить это в FAQ по СНПЧ?

Может.
Но прежде нужно попробовать, проверить, на сколько это надежно.
Термоусадочная трубка имеет очень слабую механическую прочность и при неосторожном движении - перегиб шлейфа в месте соединения, может лопнуть. Нужно ли говорить о последствиях?
Нас помнят, пока мы мешаем другим.

|    Сообщение #13 Отправлено 12 сентября 2009 - 17:33   Valdis.

To Episode

Ну, пока, 3 дня - полет нормальный, дальше посмотрим, как оно будет.
А идея такого соединения пришла случайно - каретка зацепила и продырявила один капилляр,
а тут глаз как раз упал на термоусадочную трубку.

|    Сообщение #14 Отправлено 12 сентября 2009 - 17:42   Episode

Если шлейф поврежден, как Вы говорите - "продырявлен", то такой вариант ремонта - более чем приемлем.
Но именно - ремонта продырявленного шлейфа. Как временная мера до замены всего шлейфа, потому как, все равно, рано или поздно - даст течь.
А вот как вариант соединения шлейфа - сомневаюсь в мех. надежности.
Нас помнят, пока мы мешаем другим.

|    Сообщение #15 Отправлено 12 сентября 2009 - 19:57   ЮХа

При аккуратности и определённом навыке, вполне вероятен вариант соединения силиконовой трубки посредством трубки термоусадочной. Я попробовал. Фуфло однозначное. Надо практиковаться. А зачем?
Написанное выше - личное мнение писателя.

|    Сообщение #16 Отправлено 13 сентября 2009 - 11:00   romanM

Просмотр сообщенияValdis. (12th September 2009 - 06:33 PM) писал:

каретка зацепила и продырявила один капилляр,
место разрезаете, вставляете кусочек ушной палочки, пластиковой, и навсегда забываете о проблеме!
Делаю СНПЧ на всё, что в руки попадает, и это работает!

|    Сообщение #17 Отправлено 13 сентября 2009 - 13:02   koka

Думаю сначала причину устранить надо (почему цеплялся), а то не ровён час-повторится...и новый шлейф всё же лучше. :) ИМХО.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #18 Отправлено 14 сентября 2009 - 11:46   Valdis.

Причину разрыва устранил - сильно провисал шлейф.
Поставил "направляющую" из куска пластиковой бутылки.
Если соединение будет протекать - поставлю кусочек "ушной палочки",
отпишу в тему, если соединение не надежно.

|    Сообщение #19 Отправлено 11 ноября 2011 - 01:20   Valdis.

Соединение термоусадкой
2 года - ничего не протекает. Интенсивность использования небольшая, правда - до 500 фоток в месяц.
стОит упомянуть, что ТУТ тоже разная бывает - более плотная, более тонкая, а также есть менее "гибкая".
У меня соединено довольно гибкой, и плотной.

|    Сообщение #20 Отправлено 30 марта 2013 - 14:35   mr_kost

Прошу прощения за поднятие старой темы.
Мне нужны тройники. Хочу во все 4 картриджа заправить черный пигмент, и, чтобы не тащить щлейф из 4 трубок, просто картириджи соединить внутри принтера. А наружу одна трубка и одна бутылка с чернилами. Может есть готовые от чего-то? Можно не тройники, а переходник с 1 входа на 4 выхода.
