Привет!
Вот второй человек "уговорил" поставить СНПЧ на 1600 Кэнон.
Работает с закрытой крышкой, корпус не снимается,
ничего не сверлится и не пилится.
Чернила ВВМ для ПГ-40 и ПГ-41.

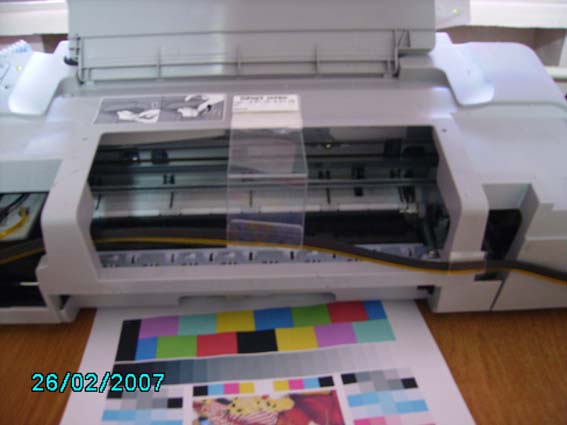

Укладка шлейфа думаю понятна на фото. :)
Сколько прослужат картриджи не знаю. :-X

А покрупнее можно?

Привет!
Очень большой нельзя по Правилам.

Можно еще поверху шлейф пустить (как у Epson) только шлейф вывести в другую сторону.

А из чего делаете поддерживающую полочку для трубочек? Как гнете?

крепление возле каретки есть какоето... сфоткай... выложи

Привет!
2 demionell-с Днём варенья тебя-дерзай и всё получится. :drink:
А по поводу чем и из чего долго "клаву топтать" а у меня диал-ап,
так что-извините... :-X

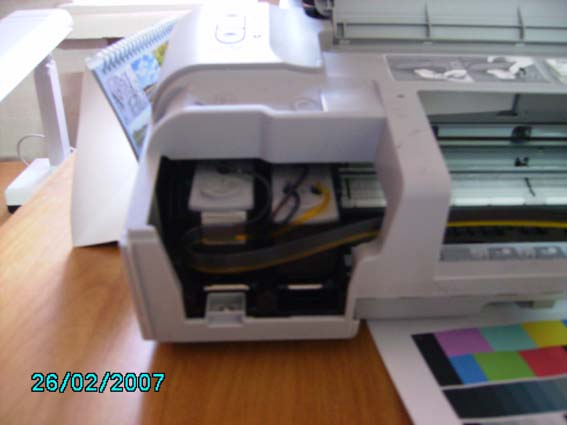

Чуть не забыл-крупнее каретку показать для JOKER-a

Ага - вот и она (фотка)

2 demionell С Днем Варенья!
звиняйте, что не в тему.

Всем спасибо за поздравления!

Как не пилить крышку!
Крышка и справа и слева имеет прямоугольные выступы, оставляющие снизу окно примерно 10х40 мм. Да и сама крышка не прилегает плотно, оставляя зазор ок. 2 мм. Шлейф ввел снизу в правое окно, внизу закрепил прилагаемой в комплекте U-образной клипсой,повернув ее вправо на 45 градусов.Далее напрямую проложил шлейф вдоль нижнего ребра среднего окна. Плоскость шлейфа - вертикально. Примерно на расстоянии 60% длины этого окна установил на клее Момент "Слон" самодельную клипсу из алюминиевой полоски шириной 10мм, удерживая плоскость шлейфа вертикальным. На боковой поверхности черного картриджа вверху приклеил еще одну прилагаемую клипсу, ввел в нее сверху шлейф, далее ввод в картриджи. Все Длина шлейфа определилась автоматически при расположении картриджей в отсеке их замены.
коркор 17.03.07г.

народ а как трубки в саму чернильницу заводили и как уплотняли

есть такая оч полезная вешчь називается герметик ;)

ага, а еще фитинг с манжетой. ;)

Кто и из чего сделал манжеты и фитинги, примеры в студию.

Привет!
Дык..это..
Всё есть в разделе "САМОДЕЛКИН"-тебе туда. :-X

Сейчас шлейф 4х канальный заказал. Буду ставить. Могу сделать фотогайд по установке. Надо?

Конечно сдлелай фотогайд, я собираюсь модернизировать свою СНПЧ, будет интересно посмотреть.

а в катриджи трубки порсто заводил или использовал переходники какието?

для изготовления клипс и держателя шлейфа классно подходит простая прозрачная школьная линейка (гнётся классно и резать её никаких усилий) и клеить клипсы на клей незачем всё крепится на двусторонний скоч держится супер и снять при необходимости можно не оставляя следов на корпусе
