правда я не уверен в работоспособности CSIC. Существует ли способ проверить её на работоспособность без "донора" ?

А сейчас мерею базу на землю (на радиатор, который замкнут на землю печатной платы) показания практически не отличаются, разница в мкр. Омах.

WilD_FisH сказал:

- это правильно, транзисторы исправны. Может контакты погнули-поломали на плате CSIC?

Стаc сказал:

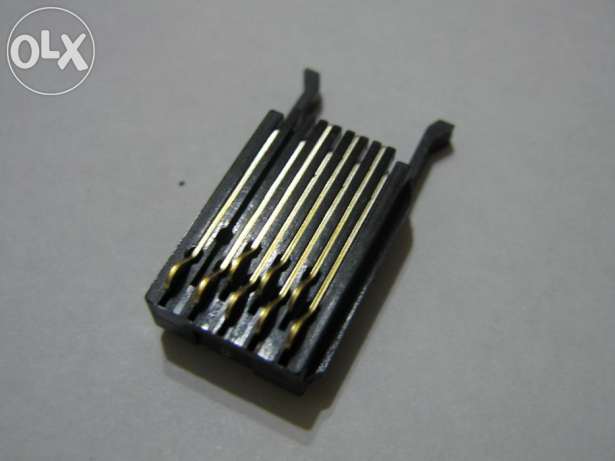

контакты снять (две защелки по бокам) протереть ластиком, промыть спиртом

csic полностью снял, состояние я бы сказал если не идеальное, то очень хорошее, ни одного загиба или погнутого проводника все сухо ни намека на влажность или чернила. Имеет смысл выпаять транзистора и проверить их работоспособность как полагается вне схемы? или Замер базы на землю как вы описали это вариант 100% живого элемента? Предохранитель какое то странное сопротивление показывает менее 1 Ома. А где то в литературе или на форумах встречал информацию о 100 Омах на его концах. Может быть в нём проблема? Сейчас все проверю всё на механические повреждения, следом проверю опять все элементы... по ходу и результатам буду отписываться

Может картриджи неисправные или не контачат? Предохранитель в норме, транзисторы тоже не мучайте, найдите заведомо исправные картриджи или чипы, а потом проверяйте все остальное. Извлеките все картриджи и втыкайте по одному начиная с черных.

WilD_FisH, достаньте другие рабочие картриджи или лучше оригиналы. Больше никаких советов на данное время дать не могу

Забыл вам сказать, картриджи клиент поменял, пользуется оригиналами, после этого и появилась данная проблема. Первое, что я сделал это запросил картриджи и заменил их, поменял так же на оригиналы, сам лично, но только черные именно в их аппарат не видел. Маловероятно, что из двух комплектов неисправны оба черных картриджа, да и после извлечения любого другого аппарат показывал его отсутствия( только вот не помню показывал ли он следом отсутствия черных, сейчас было бы проще разобраться). Вчера собрал сабж в кучу включил и появилась новая проблема он полностью утратил связь CSIC с Главной платой. Теперь нужно определиться в чем же проблема в CSIC, главной плате или шлейфах между ними (что мало вероятно, т.к. подключив и гл. плату и плату CSIC я предварительно прозвонил гнезда куда было подключение а именно CN22 и на CSIC оно одно, обрыва в цепи не было, но полностью отметать этот вариант рано)

сегодня ещё день буду его изучать, по результату отпишусь вам.

Перебрал зверька, собрал с дотошной внимательностью и три раза перепроверяя свои действия и качество их исполнения, и как вариант аппарат вернулся в состояние как пришел в сервис. не видит два черных картриджа. Устанавливал два комплекта черных картриджей (оригинал), вероятность неисправности 4х оригинальных картриджей близится к нулю, поэтому проблема в аппарате. Ниже опишу все свои действия подробно, посоветуете или укажите на ошибку.

1. проверил работоспособность картриджей - исправно
2. проверил наличие цепи в соединении между гл. платой и CSIC (шлейф) - исправно
3. Проверил на механическое повреждения посадочные гнезда шлейфа и на гл. плате и на CSIC - исправно (проверил цепь при соединении шлейфом - исправно)
4. проверил исправность предохранителя F1 - исправно
5. Проверил на работоспособность транзисторы А2210 и С6082 (замерил сопротивление БАЗА-ЗЕМЛЯ, сопротивление составляла в разных замерах от 17 кОм до 17,7 кОМ, разницу принимаю как погрешность цифрового мультимитра) и исходя из советов Стаса в этой теме, делаю заключение - транзисторы исправны
6. Вытащил дополнительно синий картридж к "ненаблюдаемым" черным картриджам, результат - аппарат "не видит" три картриджа синий и оба черных.


из выше перечисленного делаю вывод:
поскольку в данной модели 5 картриджей и черный цвет единственный дублируется (он же и проблемный в определении заведомо исправных картриджей), а остальные картриджи отрабатывают нормально, то как мне кажется проблема в CSIC, маловероятен дефект гл. платы при таких симптомах. Скорей всего обрыв цепи между контактами площадки "к чипу" и до микросхемы CSIC "черная какаха" на печатной плате CISC, из-за вышедшего из строя элемента, или неисправна сама микросхема "черная какаха" CSIC.

Из всего этого у меня есть вопрос - А можно ли проверить работоспособность CSIC, без наличия донора? Или может кто-то уже заморачивался и рисовал схему этой "печатки"? Или она (схема) есть от производителя у кого нить? Поделитесь пожалуйста.


Прокомментируйте или раскритикуйте (конструктивно) меня или мои действия.

Благодарю.

А вот у Stas.ua, картриджи "не видит" аппарат через один. Очень похоже на неисправность одного элемента в разводки, как вариант именно одного из транзисторов, либо на обрыв цепи в связи CSIC и гл. платой. Я бы первым делом рыл в поисках неисправности в том направлении. Это моё субъективное мнение.

Я что то не пойму. Оригиналы только черные или все? Если только черные, а цветные ПЗК, то у Вас будут конфликты между картриджами.

Manarbek сказал:

- замечание по существу. В целом ход мыслей правильный, ищите донора для проверки CSIC: E6751 - T1100, WF30.

WilD_FisH сказал:

WilD_FisH я менял материнскую плату на донора все синтомы остались, не видит три катриджа. а с донора плата заработала все пять катриджа видит принтер.Так у меня проблема с материнской платой. транзисторы рабочии.

Stas.ua сказал:

Мне кажется ваше проблема именно в одном из транзисторов в таком случаи, не побывали выпаять их и проверить как полагается их работоспособность?


ВСЕ картриджи ОРИГИНАЛЫ, про черные пишу, что именно я два комплекта (4 картриджа, черного цвета) побывал на данной машине.

Честно говоря если был бы у меня донор легко доступен, врятли я бы обратился на форум за помощью, в данный момент меня интересует возможно ли проверить CSIC без донора? Ибо выхода из моей ситуации два, или выставлять счет клиенту за обе платы и главную и CSIC (что будет не лучшим вариантом с финансовой точки зрения, и врятли клиент согласится на ремонт, а тогда за 3 потерянных дня я получу минимальную выгоду, и самое главное проблема останется не решена, что более всего бьет по самолюбию, да и такое решение проблемы с заменой всего, не выяснив в чем именно проблема, я считаю не профессиональным и инженерным его назвать сложно, платы ставить поочередно до положительного результата можно научить при желании и макаку, но вот разобраться в причине и устранить именно её, заменой одного элемента или платы вот это профессионально, и результат инженера. Я же не прошу починить за меня, я спрашиваю если схема или знает кто нибудь способ диагностики платы CSIC?), или найти в какой именно плате не исправность и заказать её(что будет лучшим вариантом и по времени и по деньгам).

Был бы донор все вопросы были бы сняты еще в первые часы диагностики, но донора нет и на горизонте не маячит, ну и как говорится: "если б у бабушки был бы х.., то она была бы дедушкой".

Если все оригиналы, то скорее всего проблема в плате CSIC. И вот еще: на плате только один предохранитель (F1)? Кажись еще F2 на этой модели должен быть. ИМХО

Manarbek сказал:

F2 предохранителя в этой модели нет.

F2 тоже не нашел. как починю отпишусь в чем проблема и как до неё дошел, пока в сторонке стоит ибо появились неотложные дела.
