Epson T1100 после КЗ. Не определяет три картриджа.

|    Сообщение #1 Отправлено 02 августа 2015 - 00:21   Stas.ua

После промывки ПГ на Epson t1100 КЗ, после этого принтер перестал определять три картриджа.

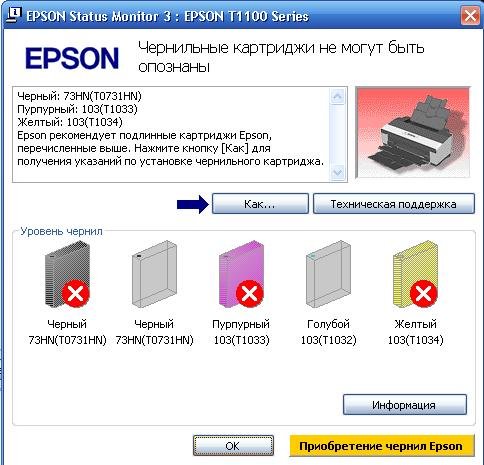

Прикрепленное изображение: 79e8f460dd01.jpg
Хорошо что есть донор близнец, методом научного тыка я выяснил чего не определяет три картриджа: проблема в материнской плате. Проверил предохранитель целый, транзисторы C6082 A2210 целые, заменил микросхему Epson E09A54RA (не помогло) Все ровно не определяет три картриджа.Люди помогите! Что может быть еще с материнской платой?

|    Сообщение #2 Отправлено 02 августа 2015 - 06:47   pepsiman

Плата определения чипов Epson (CSIC ASSY) T1100
Тоже может быть причиной, как и сам чип на картриджах
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #3 Отправлено 02 августа 2015 - 10:58   Stas.ua

Все проверено, работает! Проблема в материнской плате.

|    Сообщение #4 Отправлено 02 августа 2015 - 11:12   Стаc

Просмотр сообщенияStas.ua сказал:

Проблема в материнской плате
И что было?

|    Сообщение #5 Отправлено 02 августа 2015 - 12:26   Stas.ua

Стаc, Внимательно читайте тему. Я нашел проблему только в материнской плате, все остальное оборудование в принтере работает. Если вы можете помочь с починкой МП. буду вам благодарен.

|    Сообщение #6 Отправлено 02 августа 2015 - 12:50   Стаc

То есть при подключении другой МП принтер печатает?

Просмотр сообщенияStas.ua сказал:

Все проверено, работает!
- эта фраза сбила с толку.

|    Сообщение #7 Отправлено 02 августа 2015 - 13:12   Stas.ua

Просмотр сообщенияСтаc сказал:

То есть при подключении другой МП принтер печатает?

При замене МП на новую все печатает, проходит все тесты.

|    Сообщение #8 Отправлено 02 августа 2015 - 13:50   Стаc

Обычно в этих моделях ремонт заключается в замене одного транзистора. Какое сопротивление по базам транзисторов относительно земли? Сделайте 2 замера.

|    Сообщение #9 Отправлено 02 августа 2015 - 18:26   Stas.ua

Транзистор C6082= 509 сопротивление относительно земли

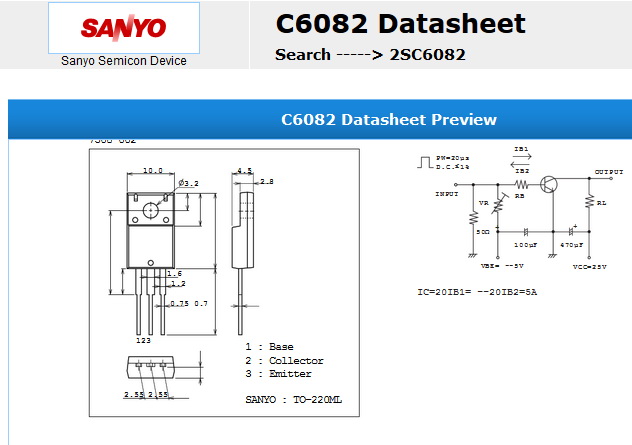

Прикрепленное изображение: C6082.jpg
Транзистор A2210= 460 сопротивление относительно земли
Прикрепленное изображение: C6082.jpg

|    Сообщение #10 Отправлено 02 августа 2015 - 20:21   Стаc

На плате базы подписаны. Не знаю, чем вы меряете, у меня 2 показания по 17,8kOm, на прозвонке диодов падает по 1,95В. Сравнивайте с рабочей платой. Видать Ваш тестер меряет напряжением выше открытия P-N переходов. Если совпадает с рабочей платой, звоните резисторы по 100 Ом в цепи запитки платы CSIC, ищите возле одноименного разъема (CN22).

|    Сообщение #11 Отправлено 03 августа 2015 - 09:54   Stas.ua

Я не правильно померил нету ногу транзистора. База у его в центральная нога а я померил первую ногу как написано на картинки.
C6082 - показывает 231 База-земля
A2210 - показывает 001 База-земля получается что этот транзистор не рабочий?

|    Сообщение #12 Отправлено 03 августа 2015 - 10:07   loskun

Просмотр сообщенияStas.ua сказал:

База у его в центральная нога

Нет, база не центральная. Центральная коллектор.

Если трудно определиться с базой на транзисторах, то меряйте на 20 и 16 ноге E09A54RA.

Это как раз базы этих двух транзисторов.

|    Сообщение #13 Отправлено 03 августа 2015 - 10:13   Stas.ua

Просмотр сообщенияloskun сказал:

Нет, база не центральная. Центральная коллектор.

Что то я запутался) я не специалист в электроники. тогда почему тран. прозванивается от центральной ноги?
ся

|    Сообщение #14 Отправлено 03 августа 2015 - 10:16   loskun

Просмотр сообщенияStas.ua сказал:

тогда почему тран. прозванивается от центральной ноги

лучше к электронщику, или хотя бы сравнить с рабочей платой.

|    Сообщение #15 Отправлено 03 августа 2015 - 10:19   Stas.ua

Сравнивал с рабочей платой все параметры транзисторов одинаковые.

|    Сообщение #16 Отправлено 03 августа 2015 - 10:32   loskun

Просмотр сообщенияСтаc сказал:

резисторы по 100 Ом в цепи запитки платы CSIC, ищите возле одноименного разъема (CN22).

тоже все в норме?

|    Сообщение #17 Отправлено 03 августа 2015 - 22:27   Stas.ua

был у спецов) проверили всю плату, все детали и не чего не нашли.

Просмотр сообщенияloskun сказал:

резисторы по 100 Ом в цепи запитки платы CSIC,
Все целые!Народ склоняется что полетела прошивка на чипе М29W800DB.

|    Сообщение #18 Отправлено 05 августа 2015 - 18:55   Стаc

Просмотр сообщенияStas.ua сказал:

полетела прошивка
c чего вдруг? Присылайте плату, по свободе посмотрю. Могу предложить исправную.

|    Сообщение #19 Отправлено 06 августа 2015 - 02:05   Stas.ua

Просмотр сообщенияСтаc сказал:

Присылайте плату, по свободе посмотрю. Могу предложить исправную.

адрес в личку сбрось я плату вышлю. Я купил принтер точно такой б.у. в отличном состояние рабочий, вставлял плату в его теже глюки " не видит три картриджа"

|    Сообщение #20 Отправлено 18 августа 2015 - 07:57   WilD_FisH

У меня подобная проблема, после замены картриджей клиентом, аппарат перестал видеть оба черных картриджа. Какое сопротивление вы мерите, что то я запутался

Просмотр сообщенияСтаc сказал:

по базам транзисторов относительно земли
вы имеете ввиду сопротивление базы к коллектору? У меня сопротивление на А2210 база - коллектор составляет 17,6 kOm, а вот на С6082 постоянно возрастает (отсюда я делаю вывод что не исправен он). Хотя проводить замеры на плате насовсем верно. Прошу подтвердить или опровергнуть мою догадку, если опровергнете то направьте на цель куда "рыть" дальше.


За ранее благодарю всех кто отозвался.
