Epson Stylus PX-660 сборка принтера.

|    Сообщение #1 Отправлено 05 сентября 2014 - 12:51   ruthenus

Добрый день.

Разобрал принтер, менял нижний ролик захвата бумаги. Пока ждал запчасть прошло какое-то время и теперь возникают вопросы по сборке, а именно:

1. В процессе замены ролика прокрутил верхний ролик. Теперь при установке возник вопрос - он должен занимать какое-то определенное положение (если да - то можно ли уточнить какое именно), или ставить как есть, а он сам станет на своё место. По сервис-мануалу это как-то не уточняется (или я неправильно смотрю :friends: )

С ув., ruthenus
С уважением, ruthenus

|    Сообщение #2 Отправлено 05 сентября 2014 - 13:17   pepsiman

Просмотр сообщенияruthenus сказал:

Теперь при установке возник вопрос - он должен занимать какое-то определенное положение

Встанет как положено
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #3 Отправлено 05 сентября 2014 - 13:51   ruthenus

Ок, спасибо :friends: , ставлю как есть.....Может подскажете какие-то нюансы?....Или на что обратить особое внимание
С уважением, ruthenus

|    Сообщение #4 Отправлено 05 сентября 2014 - 15:57   pepsiman

Просмотр сообщенияruthenus сказал:

Или на что обратить особое внимание

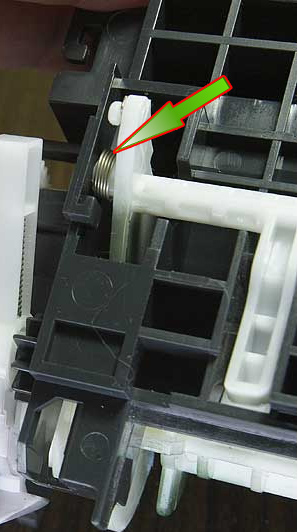

Пружинку не забыли правильно поставить?

Прикрепленные изображения

  • Прикрепленное изображение: QIP Shot - Screen 010.jpg
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #5 Отправлено 08 сентября 2014 - 11:37   ruthenus

Просмотр сообщенияpepsiman сказал:

Пружинку не забыли правильно поставить?


Спасибо за подсказку, забыл о ней. Пришлось на три шага вернуться...Теперь двигаюсь дальше.

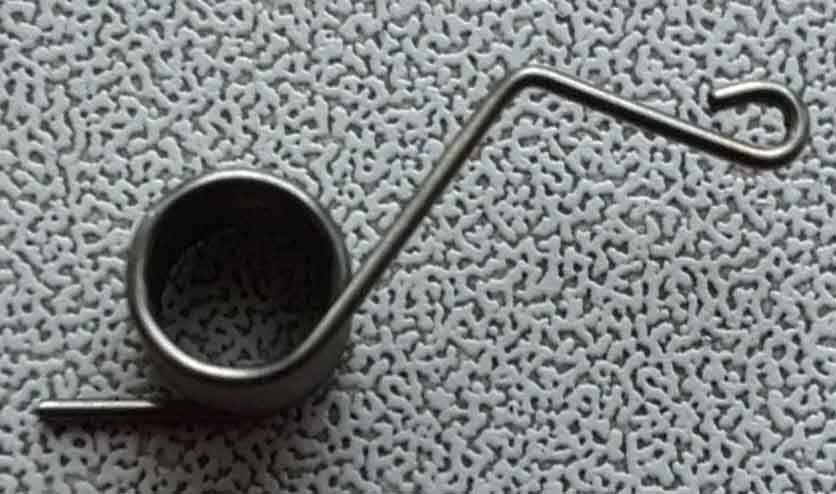

Кстати, не подскажете, это откуда?

Прикрепленные изображения

  • Прикрепленное изображение: IMG_20140908_121736.jpg
С уважением, ruthenus

|    Сообщение #6 Отправлено 08 сентября 2014 - 12:15   ruthenus

Нашел откуда, но не могу разобраться, как правильно его установить. Кручу сервис мануал и непонятно.
Он в любом положении слишком легко снимается. И в сервисе написано, что слишком легко теряется, но всё-таки как правильно он должен стоять - вот вопрос
С уважением, ruthenus

|    Сообщение #7 Отправлено 08 сентября 2014 - 14:45   pepsiman

Просмотр сообщенияruthenus сказал:

Нашел откуда, но не могу разобраться, как правильно его установить

C противоположной стороны такая же стоит, смотрите как там
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #8 Отправлено 08 сентября 2014 - 18:09   sairon2

Что то мне подсказывает, что если одна пружина снята-то и вторая тоже) Это от протяжки бумаги с переди. Ставиться с боку. Данная пружина с правого. Если смотреть на прижимную пружину с верху лицом к себе(как она стоит в принтере) То коротким концом вниз и к себе. Там есть специальный паз. Ставиться она вертикально. Потом металлом корпуса в специальный паз фиксируете ее и прикручиваете болтами.
Всем удачи и побольше прибыльной работы!)))

|    Сообщение #9 Отправлено 09 сентября 2014 - 08:04   pepsiman

Просмотр сообщенияsairon2 сказал:

Потом металлом корпуса в специальный паз фиксируете ее и прикручиваете болтами.

Просто ставится, ничего не откручивая
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #10 Отправлено 09 сентября 2014 - 09:02   ruthenus

Добрый день.

Спасибо за подсказки. Нашел куда и как. Просто ставится, но всё покажет работа после сборки.

А пока продолжение "марлезонского балета" :). Уже почти все собрал, но в стороне оказался датчик: откуда и когда он вылез - не пойму. Сейчас буду разбираться по сервис-мануалу, но что-то мне подсказывает, что опять придется разбирать (скоро можно будет норматив разборка-сборка сдавать :) )
С уважением, ruthenus

|    Сообщение #11 Отправлено 09 сентября 2014 - 10:18   ruthenus

Ну что, первый блин комом. Собрал, включил, происходит прокрутка валика подачи бумаги в районе узла подачи бумаги, головка не двигается, принтер подает прерывистый звуковой сигнал, а на дисплей выводится: "Произошла ошибка принтера. Выключите принтер и включите его снова. См. документацию". Выкл/вкл и повторяется. :help:

Неправильно собрал узел подачи бумаги? :friends:
С уважением, ruthenus

|    Сообщение #12 Отправлено 09 сентября 2014 - 10:27   pepsiman

глаз сбоку PF-Sensor светится? может шлейф выдернули?
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #13 Отправлено 09 сентября 2014 - 11:17   ruthenus

Я извиняюсь, но не знаю где это (надо посотреть в сервис-мануале) или подскажите где смотреть?

смотрю по мануалу - не вижу, где PF-sensor... РЕ-сенсор есть, а вот этот - пока не шашел

Да, вот по поиску в google тоже самое

Цитата

Всем привет и доброго дня и ночи! Есть принтер epson px660, потек памперс после полной разборки и чистки, перестал включатся.. Симптомы следующее
1. При вкл. прокручивается только рол. протяжки (ни чего больше не двигается).
2. Дает два раза по пять коротких сигнала.
3. На дисплее выдает "Произошла ошибка принтера. Выключите принтер и включите его снова. См. документацию".

Что проделовал:
-полностью разобрал принтер просмотрев все датчики и контакты;
-запускал отдельно без подключения различных датчиков;


но ответа о причинах нет (и советов никаких) :friends:
С уважением, ruthenus

|    Сообщение #14 Отправлено 09 сентября 2014 - 11:57   pepsiman

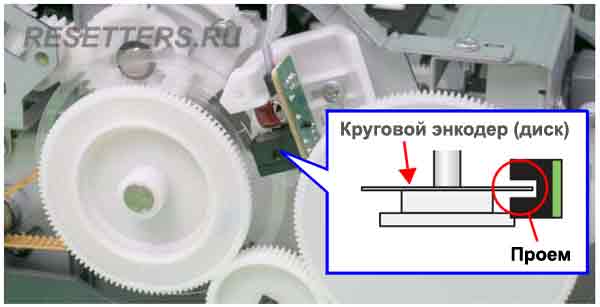

вот

Прикрепленные изображения

  • Прикрепленное изображение: encod_disk1.jpg
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #15 Отправлено 09 сентября 2014 - 13:08   ruthenus

Шлейф подключен, но вот "глаз " сбоку вроде как не светится.... Хотя я не знаю, как он должен светиться. Там лазер? :unsure:

Прошу прощения - внимательно посмотрел - светится красным. Здесь вроде бы всё нормально :smile:
С уважением, ruthenus

|    Сообщение #16 Отправлено 09 сентября 2014 - 14:02   pepsiman

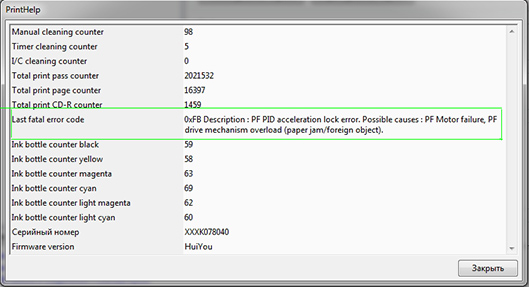

В PrintHelp нажмите отчет, посмотрим на что ругается, вам ошибку нужно посмотреь

Прикрепленные изображения

  • Прикрепленное изображение: QIP Shot - Screen 011.jpg
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #17 Отправлено 09 сентября 2014 - 14:04   ruthenus

Ок. Сделаю где-то через час и сразу же выложу
С уважением, ruthenus

|    Сообщение #18 Отправлено 02 февраля 2015 - 13:48   Lagros

А можно продолжить в этой умолкнувшей теме с такой же проблемой -На дисплее выдает "Произошла ошибка принтера. Выключите принтер и включите его снова. См. документацию".?
А происходит это после попытки распечатать тест дюз.До возникновения ошибки принтер готовится,выходит в готовность-проблем нет,как только стартует тест дюз-каретка смещается влево от парковки на 3см,и стоп!Удается пойти дальше,и начинается захват бумаги,подача,и печатает первую строку теста,если при подготовке принтера поднять сканер.
Подозрение на PE-сенсор.Кто подскажет?З.Ы. PrintHelp показывает последнюю ошибку связанную с CD-треем.

|    Сообщение #19 Отправлено 18 февраля 2016 - 07:52   SergMakar82

Всем привет и доброго дня и ночи! Есть принтер epson px660, потек памперс после полной разборки и чистки, перестал включатся.. Симптомы следующее
1. При вкл. прокручивается только рол. протяжки (ни чего больше не двигается).
2. Дает два раза по пять коротких сигнала.
3. На дисплее выдает "Произошла ошибка принтера. Выключите принтер и включите его снова. См. документацию".

Что проделовал:
-полностью разобрал принтер просмотрев все датчики и контакты;
-запускал отдельно без подключения различных датчиков;

Всем спасибо, за ранее благодарен!!!
__________________

|    Сообщение #20 Отправлено 18 февраля 2016 - 12:47   pepsiman

SergMakar82,
отчет в принхелп нажмите, ошибку посмотрим
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
