Фонограмма сделана нормально. Есть проблемы именно с принтером.

ЮХа, так я не про двигатель, а про вал. Звук не слушал.

ЮХа, а я о чем ?


kmz7, сделай видеозапись , а то меня этот звук пугает !!
Я его досихпор слышу ...

Похоже мне пора переходить в режим работы и дельных советов , много воды пишу , и не согласованности ....

не ожидал что эта запись такие впечатления оставит . Напомню что это запись звуков при включении (когда принтер шевелит всем чем можно), записывалось на телефон приложенный к принтеру, и усилено раз в 10 если не больше . В реальности кроме такого вот резинового скрипа ничего противоестественного я не заметил, а громкость это все относительно, записью ее не передать... А чтоб народ не пугать советую перед включением незнакомых аудиозаписей убавлять звук . Попробую еще завтра записать видео со звуком другой техникой. А принтер новый, хоть и пролежавший возможно почти 8 лет с даты производства. Несколько текстовых страниц цветом сегодня норм напечатал на нем, и тест дюз 100%.

kmz7, а ты как думал ?

kmz7 сказал:

Это сразу понятно. Вполне вероятно, что мы многого не слышим в реале. Отсюда и такой эффект. И он возможен от работы системы прочистки дюз. Было бы реальней не прикладывать телефон к корпусу.

http://www.youtube.c...h?v=yuk9kFwvT7g
Вот сделал видео. Снимал на старенький фа Canon подсвечивая телефоном. Но звук все равно не реалистичный получился. Ну нет такого шума в реале, ощущение как будто в микрофон дуют... Кстати, когда при включении головка двигается никакого высокочастотного писка не слышно, сколько раз ни пытался.. Может действительно голова пищит?

смотреть в сторону тракта подачи бумаги...или попало что-то ...впечатление-или ролик подачи трёт или ролик сепарации не крутится.

При включении в механизме подачи ничего не вращается, при заборе бумаги вращаются оба нормально без каких либо посторонних звуков и с бумагой и без. А звук действительно напоминает трение ролика подачи о тормозную площадку, слышал иногда такой у лазерников.

Снимайте крышки и смотрите (слушайте) в каком узле вращения появляется этот визг. Обратите внимание на двигатель подачи бумаги и его редуктор.

Снял боковины, пытался понять откуда звук, не вышло. Не видно чтоб что то начинало крутиться именно при скрипе. Полностью правда не разбирал. Но решил пощупать при включении через отвертку шланг у помпы. Вибрация отдает явно.

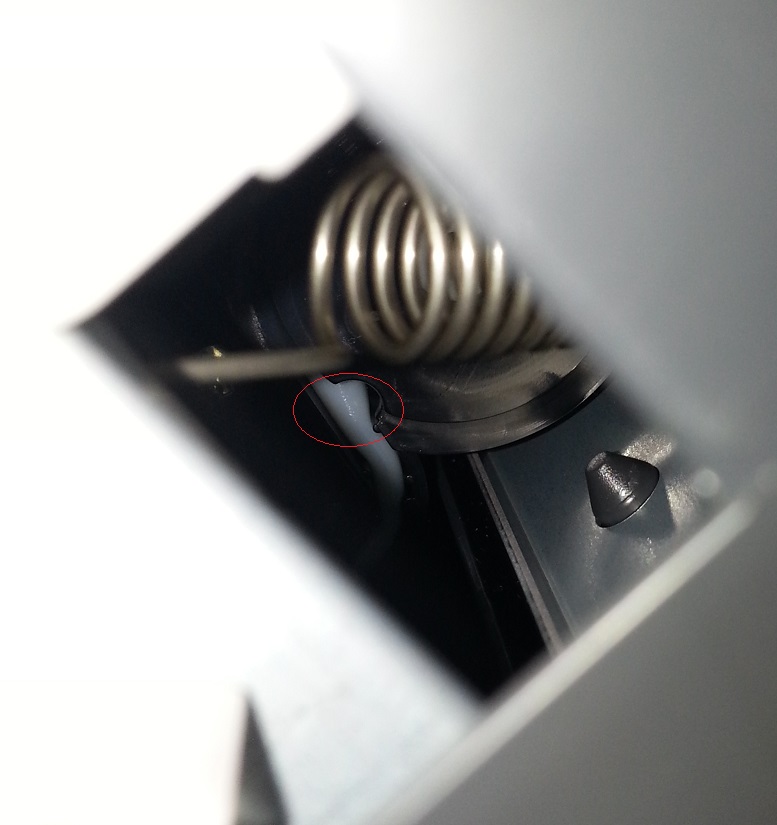

Вот на фото обозначил где трогал шланг.

Может так помпа петь? Далеко разбирать то до нее... Есть фото разобранной помпы от этих серий?

Визг идёт от деталей механизма протяжки. Причём, механизм при инициализации вращается в разных направлениях и именно при вращении в одном направлении этот визг явен. Естественно, редуктор помпы при инициализации включается. Разбирать и смотреть.
Все редукторы в принтере пластиковые. Смазки положено на весь срок службы. Принтер новый, как следует из заявлений. Поэтому только снятие пластикового обвеса и запуск принтера поможет определить проблему. А так, сопли жевать можно сколь угодно долго!

Прослушал запись. Шум один в один как у R270, который я периодически включаю для прогонки дюз. Эти "скрежеты" появляются в момент, когда принтер приподнимает и опускает каретку (вроде там эксцентрик сбоку стоит), а также вращает бумагопротяжной вал в обратную сторону. Так что, как по мне, ничего там страшного нет, это фишка R270 и МФУ на его базе.

Снял кожух и механизм подачи, отодвинул каретку... Вроде нашел причину, похоже скрипит муфта поднимающая ракель. Правдоподобно?

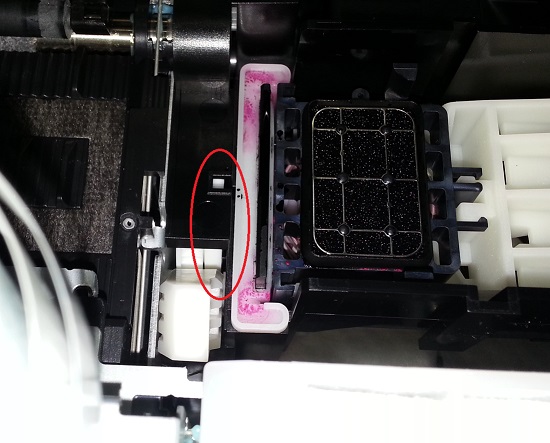

Вот сфоткал этот узел, муфта выделена.

Муфта срабатывает когда головка на парковке (у парковочного узла есть игла которая заходит внутрь под муфту и блокирует ее), остальное время скрипит при медленном вращении.
Убедился, скрипит именно она... Нужно ли с ней что то делать? Добираться до нее придется очень долго...

ИМХО: это звук несмазанного узла вращения. Какого - не знаю.

Это именно эта муфта. Убедился принудительно блокируя ее разными способами. После нее ничего нет, только ракель, и серьезной нагрузки на нее нет. Какой в ней узел трения разглядеть невозможно, а разбирать до этого места весь принтер придется. Смазки может там быть и не должно.
///
Пока тут крутил ее вручную разными способами при включении стала скрипеть значительно тише, и звук иногда прерывается. Может и приработается.

Капните моторноое масло.

Моторное масло в фрикционную муфту? Не думаю что хорошая идея. Эта деталь сделана так чтоб при максимальной относительной скорости оказывать минимальное сопротивление, что она в принципе с успехом делает. Возможно фетровый фрикцион. Если это так смазка там точно не к месту. Скрип явно уменьшается, буду наблюдать.
Посоветуйте кстати ПЗК к нему. Если кому известно, что за "авточипы" 6 версии? Сбрасываются ли они принудительно при вытаскивании картриджа если он еще не пуст?

Я не помню, где в принтерах Эпсон есть "фрикционные муфты" Только одно приходит на ум - фрикцион в подтормаживающем ролике.

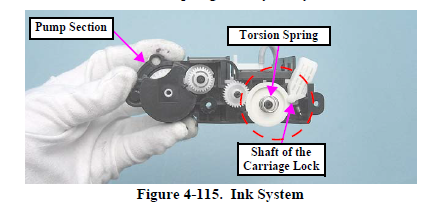

Вот картинка из сервис мануала. Муфта с пружиной, отвечает за подъем ракеля и рычага блокировки.
