alexsandr-, что насчет того где взять GREASE G71
alexsandr-, серьёзно , я уже один раз перепутал смазку с клеем .
Epson 7015: Странный звук и переход в состояние ошибки проблема с парковкой
| Сообщение #41 Отправлено 30 июля 2014 - 15:51
Будущее теперь наше и оно начинается СЕЙЧАС!
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .
R3000 . 3880 . 7900 . 9890 . ipf6400 . ipf605 . bizhub C552 . bizhub pro C6500 .
| Сообщение #43 Отправлено 31 июля 2014 - 06:11
combain, alexsandr-, loskun ребят, в общем все сделали согласно Вашим инструкциям, звук пропал. Теперь проблема в так называемом фиксаторе (белом флажке) который фиксирует ПГ, он будто мешает ей выехать дальше (блокирует ее). Более подробно на видео:
loskun,
попробуем сейчас такой вариант, сообщу о результатах...
loskun,
loskun сказал:
m0m0k0, снимите этот клапан вообще, отключите шланги и снимите. запустите в работу без него, максимум что у вас не будет работать, так это прочистка. Если ошибка не уйдет, обратите внимания на работу парковки, в частности на белый флажек.
попробуем сейчас такой вариант, сообщу о результатах...
| Сообщение #44 Отправлено 31 июля 2014 - 06:23
m0m0k0 сказал:
Теперь проблема в так называемом фиксаторе (белом флажке) который фиксирует ПГ
Это как раз и есть та изначальная проблема, сейчас приду на работу попробуем ее решить. Если можно, отодвиньте каретку с парковки и сфотографируйте парковку крупным планом, нужно посмотреть, там есть особенности. Ваш принт работает на ПЗК или на СНПЧ?
| Сообщение #46 Отправлено 31 июля 2014 - 07:37

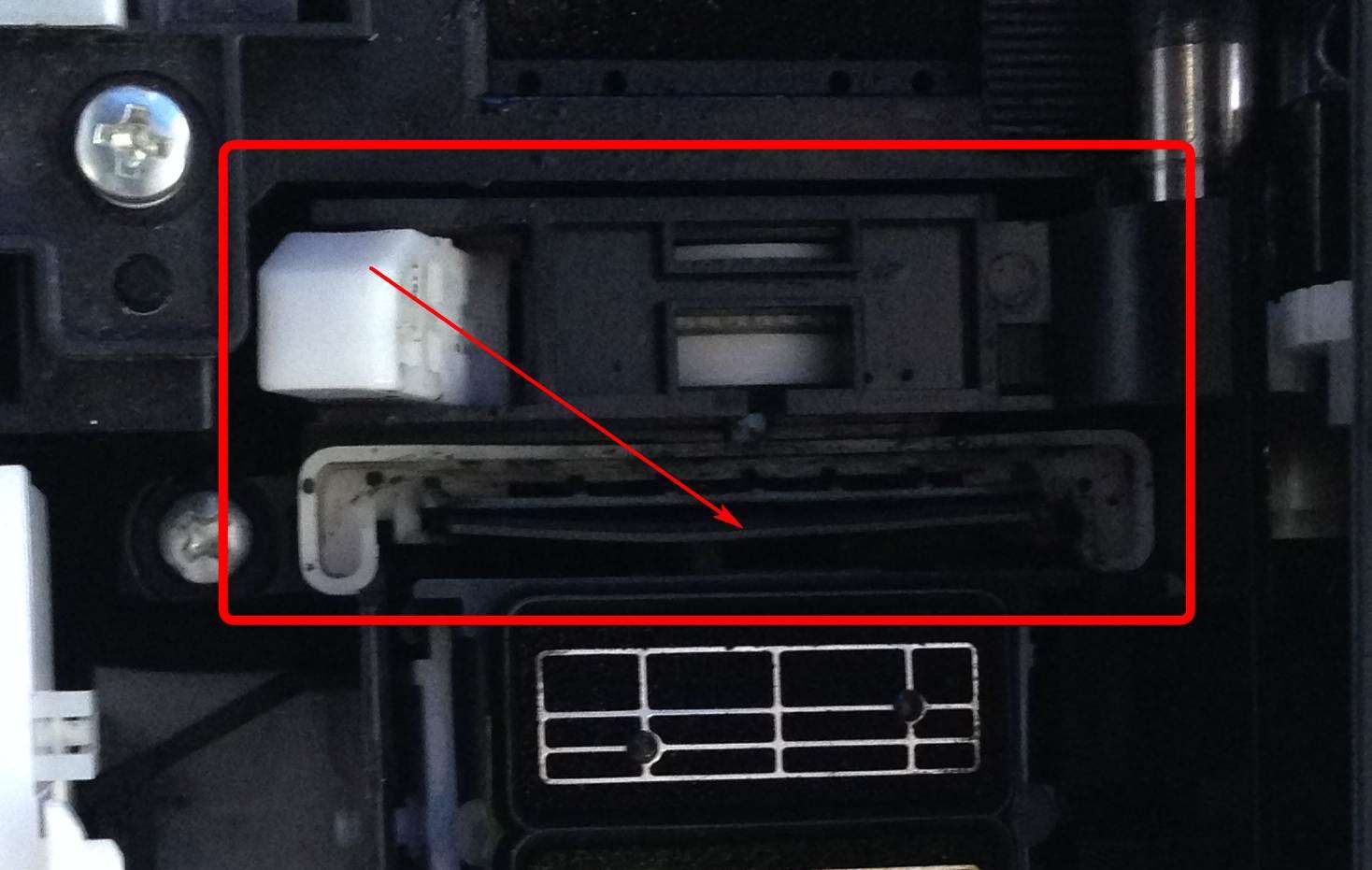

Узел, где находится проблема отметил красным прямоугольником, признак того что он неправильно работает это изогнутый ракель, отмеченный красной стрелкой. Его загибает головкой, а он должен быть спрятан при заходе головки на парковку, так же как и тогда, когда головка уходит с парковки.
Сейчас попробую отснять, как вручную проверяю работу этого узла. Но почти 100% уверенность что Вам придется его снимать, перечищать, смазывать, это при условии что не сломан усик на ракеле, которым он приводится в движение.
| Сообщение #47 Отправлено 31 июля 2014 - 07:42
loskun, Ок, давайте попробуем снять его аккуратненько и почистить.
| Сообщение #48 Отправлено 31 июля 2014 - 08:43
Вот, надеюсь будет понятно. Принт брал К201, в нем не используется переключатель прочистки, но такая поломка в нем тоже бывает.

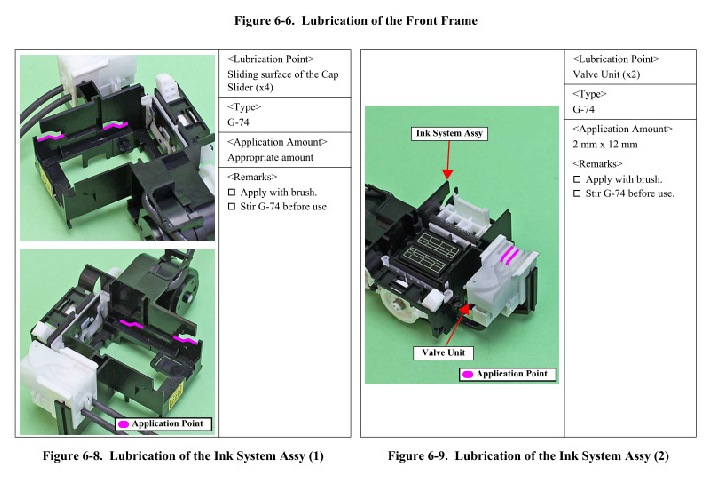

После разборки и правильной сборки узла не забудьте смазать места согласно СМ.
Прикрепленные изображения
| Сообщение #49 Отправлено 31 июля 2014 - 09:54
loskun сказал:
так же как и тогда, когда головка уходит с парковки.
Читать - приподнят для очистки головки когда она уходит с парковки. Жара
| Сообщение #50 Отправлено 31 июля 2014 - 12:03
loskun сказал:
https://www.youtube....eature=youtu.be
Вот, надеюсь будет понятно. Принт брал К201, в нем не используется переключатель прочистки, но такая поломка в нем тоже бывает.
После разборки и правильной сборки узла не забудьте смазать места согласно СМ.
Прикрепленные изображения
Вот, надеюсь будет понятно. Принт брал К201, в нем не используется переключатель прочистки, но такая поломка в нем тоже бывает.
После разборки и правильной сборки узла не забудьте смазать места согласно СМ.
Прикрепленные изображения
Спасибо Вам большое, с парковкой разобрались. Помог совет с разбором парковки и прочисткой ракеля. Теперь возникла другая проблема, после того как подключили СНПЧ, после проведения процедуры парковки, появился другой очень страшный звук
Более подробно на видео:| Сообщение #51 Отправлено 31 июля 2014 - 12:21
Проблема полностью не устранилась после разборки и сборки парковки, на видео не видно работу белого фиксатора, но по работе вроде получается, что он срабатывает когда каретка его уже проехала, а она должна в него упереться и когда будет этот упор то принт поймет что он находится в домашней позиции. Кажется мне, что или неправильно собран этот узел, или что-то сломано. В СМ от 7015 этого узла я не нашел, сейчас попробую найти в других СМ. Я знаю как он собирается но объяснить на словах, я не уверен что вы меня поймете. попробую найти картинку.
| Сообщение #52 Отправлено 31 июля 2014 - 12:48
Почему тогда без картриджей все ок? никакого звука, принтер доходит до этапа проверки картриджей и тут этот щелчок
| Сообщение #53 Отправлено 31 июля 2014 - 12:57

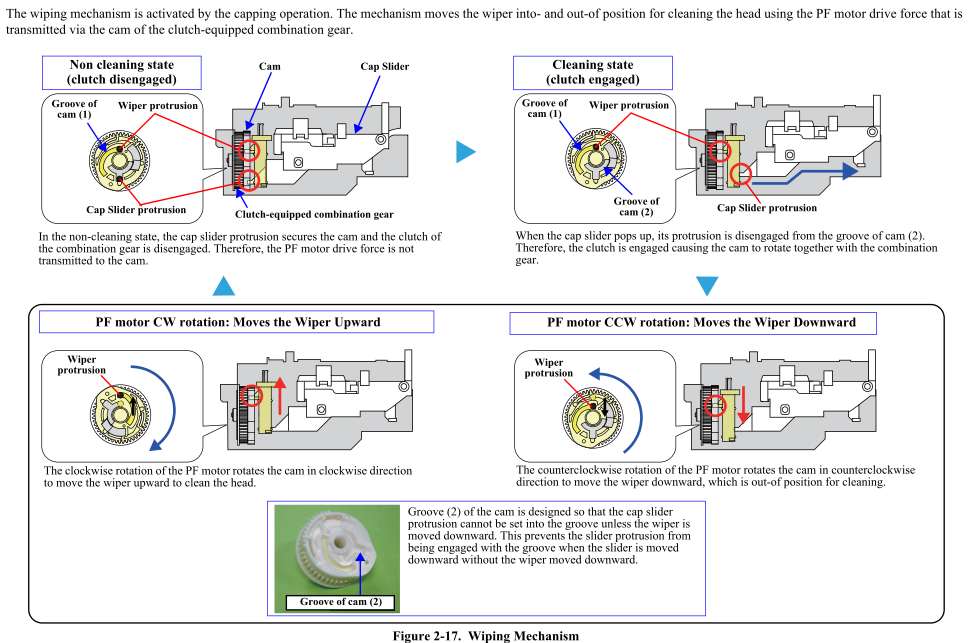

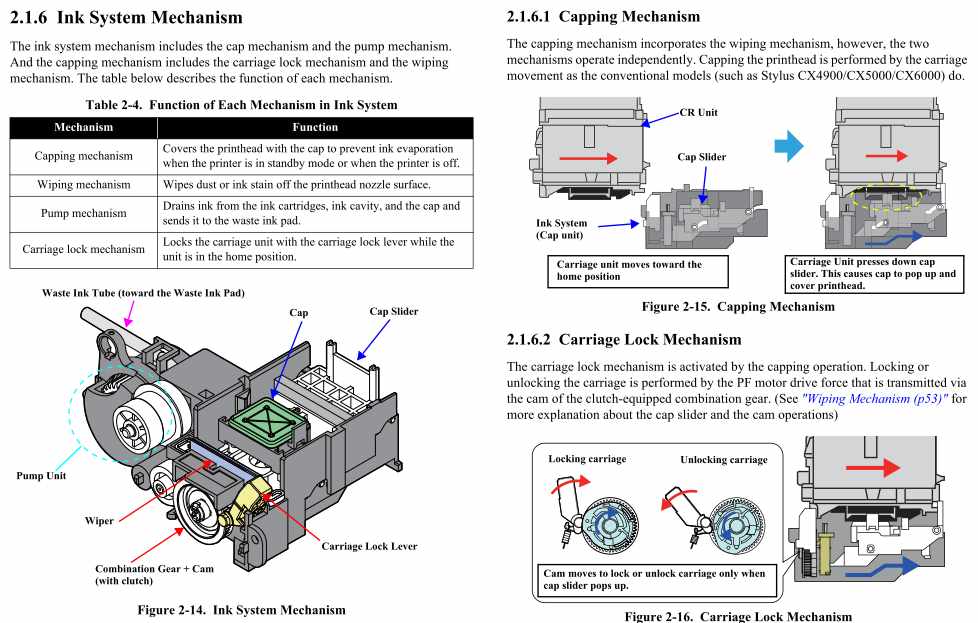

Вот нашел. На рисунках показано работу капы в разных режимах.
Второй рисунок.
Все правильно, без картриджей он останавливается и хочет картриджей, а когда есть картриджи он хочет подготовиться к прочистке. На рисунках нарисованы положения при прочистках и без, а также вращение в какую сторону двигателя.
Вы не можете принтхелпом считать код ошибки, что он хочет?
Второй рисунок.
m0m0k0 сказал:
Почему тогда без картриджей все ок?
Все правильно, без картриджей он останавливается и хочет картриджей, а когда есть картриджи он хочет подготовиться к прочистке. На рисунках нарисованы положения при прочистках и без, а также вращение в какую сторону двигателя.
Вы не можете принтхелпом считать код ошибки, что он хочет?
Прикрепленные изображения
| Сообщение #54 Отправлено 31 июля 2014 - 14:24
loskun, прнтхелпом не получается ошибку выявить
не может подключиться к нему он. Действительно наверное собрал не правильно парковку, звук оттуда идет. Такое чувство что ПГ должна дальше идти а что-то не опускается и задерживает. сейчас еще раз внимательно разберу эту парковку Эх...
Самое интересное то что в ощибку уходит он от того, что ПГ зажимает белый язычек который от шестяренки работает которая на картинке (которая поднимает/опускает ракель). Думаю туда копать надо...
не может подключиться к нему он. Действительно наверное собрал не правильно парковку, звук оттуда идет. Такое чувство что ПГ должна дальше идти а что-то не опускается и задерживает. сейчас еще раз внимательно разберу эту парковку Эх...Самое интересное то что в ощибку уходит он от того, что ПГ зажимает белый язычек который от шестяренки работает которая на картинке (которая поднимает/опускает ракель). Думаю туда копать надо...
| Сообщение #55 Отправлено 31 июля 2014 - 14:57
Когда снимите парковку, сфотографируйте узлы связанные с ракелем и белым флажком, я посмотрю все ли там наместе, может какой усик сломался. И навсякий случай снимите переключатель прочистки, чтобы он не мешал чистоте проверки.
| Сообщение #56 Отправлено 05 августа 2014 - 17:08
по семейным обстоятельствам отсутствовал на работе, за это прошу прощения. Как только вырвался заехал и вот фоточки:
на мой взгляд все целое. никаких дефектов-поломок не обнаружил.
на мой взгляд все целое. никаких дефектов-поломок не обнаружил.
| Сообщение #57 Отправлено 05 августа 2014 - 20:30
m0m0k0 сказал:
на мой взгляд все целое. никаких дефектов-поломок не обнаружил.

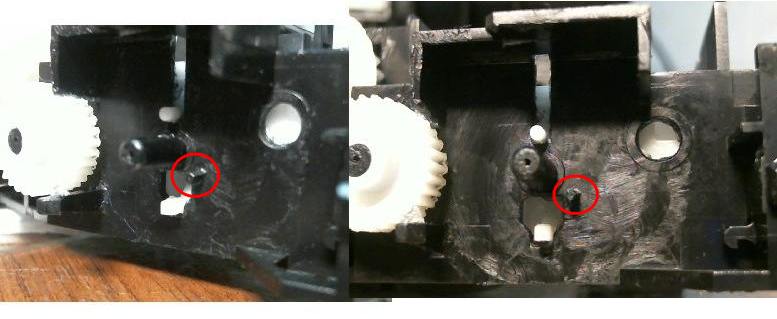

Да, вроде все правильно. На фото не видно усика на корпусе парковки. Вот примерно как он должен выглядеть (отмечен красным кругом), проверьте.
Прикрепленные изображения
| Сообщение #59 Отправлено 06 августа 2014 - 06:36
Ваше проф. мнение на этот счет? неужели из-за усика придется менять весь корпус парковки?
| Сообщение #60 Отправлено 06 августа 2014 - 06:53
место, где он был, видно? Если видно, то нужно найти "кулибина" который сможет закрутить туда винтик примерно 2мм диаметром. Можно пробовать другие варианты, главное чтобы было надежно. Я восстанавливаю усик на ракеле, а корпус парковки просто меняю. Можете в городе поискать в СЦ убитые принтера и оттуда взять парковку.
