чуть выше написал замеры.

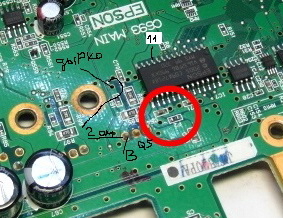

11 нога у нее дорожки нет, вернее она оканчивается дыркой. база Q5 дорожка заканчивается дыркой, на дорожке стоит 1 Ом и одна часть 47 Ом. эта дорожка звонится.

вот картинка

там дарожка базы заканчивается каплей после дырки.

Если все остальные ноги звонятся до своих резисторов, бросьте перемычку с 11-й до резистора. Заканчивайте самодеятельность, ищите товарища, который разбирается в электронике.

Стаc сказал:

странно но на второй плате от ноги 11 (дорожки) тоже нет связи до этого резистора (дорожки базы Q5)

товарища такого у меня нет, где искать не знаю.

связь будет с 11ноги до базы Q7, а с 19-й ноги до базы Q5. Продолжаем изучать схему.

да такое все звонится, дальше что делать? еще не включать принтер?

ага, по схеме начинаю понимать, что звонить и проверять, вроде все получается и звонится.

не понятно вот что, везде стоят резисторы 47 Ом (надпись 470) и 1 Ом, так вот, на на всех этих связях дорожек со своей базой сопротивление 36-37 Ом, а вот с ногой 2 транза 3034 сопротивление 47-49 Ом
хоть сам резистор показывает 47-48 Ом, и 1 Ом тоже рабочий. так верно?
значит подвожу итоги, все что Вы написали все звониться, и был заменен резистор на 1 Ом на ноге 1 3034 транза. включать мфу нельзя еще? чтото посмотреть?

Меняйте транзистор там где 47-49 Ом. Должно быть все одинаково (у Вас 36-37 Ом)

Стаc сказал:

как быть? я туда ставил штук 5 уже, сами резисторы дают 47 Ом мультиметром, как туда впаяю так показывает 49 Ом, даже выпаивал те что пакозавыют 36 Ом, и туда впаивал 47 Ом, там он показывает 36 Ом, а тут 49 Ом. может куда еще посмотреть?
может это 3034 мудит?

Я Вам об этом и говорю.

3034 заменить, понял, сейчас впаяю вместо него 2 3034 но 3-х ножечные, посмотрю на резистор.

транз 3034
- на коллектор + на базу
1-3 (баз-кол)ноги 520 Ом, если меняем полярность то связи нет
4-3 (баз-кол) ноги 520 Ом, если меняем полярность то связи нет
2-3 (эм-кол) связи нет, меняем полярность связи нет
5-3(эм-кол) связи нет, меняем полярность связи нет

1-2, 4-5 520 Ом (+ на базе)
1-2, 4-5 связи нет (- на базе)

3034 мертвый?

впаял 3034 2 3-х ножечных, на ножках с резисторами по 29 Ом стало. не пойдет? другие впаять? или не пытаться это делать а купить 3034 родной?

при выпаеном транзе 3034 на 1-2 точке на плате 49 Ом

Может просто не контачит база или эмиттер с резистором? Включать нельзя пока все не выровняете.

так то звонит, контакты есть.

поставил кт972А между 1-2 ногой стало опять 48 Ом. при 3-ч ножечном было 28 Ом там.

подскажите а что будет если я подключу 100% рабочую ПГ? она не так и останется 100% рабочей?

не факт.

paltus,
Прочитайте пожалуйста личку

подскажите пожалуйста, я вытащил флейф и както его перекрутил, как теперь понять какой куда втыкать???
там 3 одинаковых по ширине, один определил а вот два в CN10 и CN11 не знаю какой воткнуть.

шлейф из материнки вытащил, вот какой куда конец воткнуть, подскажите пожалуйста.

вышла из строя опять мсхема драйвера, т.к. после перепайки все заработало.
шлейф наугад воткнул, все заработало.
тему закрывать можно.

Дабы не плодить темы, напишу сюда.
При попытке включения МФУ Epson RX610 быстро моргает лампочка включения и ВСЁ! Дальше ничего не происходит. Разобрал, посмотрел плату.
Обнаружил сгоревшие конденсаторы C88 и С90. Сам я не электронщик, прошу помощи.
Из-за чего могли погореть данные элементы и какие у них номиналы? Могу перепаять (знать бы на что) и куда еще смотреть?
В идеале конечно отдать Сей девайс в умелые руки.
Искал плату такую - не нашел, в официальном сервисе послали, сославшись на то, что модель архивная, запчастей нема и делать - не делают.
HELP! Нахожусь в Московской области. Если кто возьмется, принтер привезу на дом....
