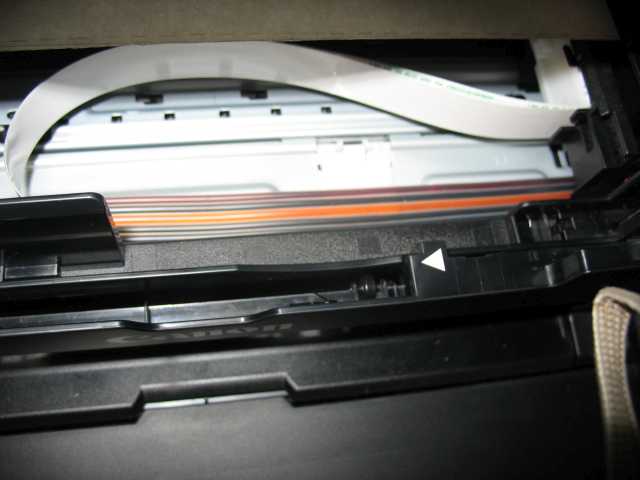

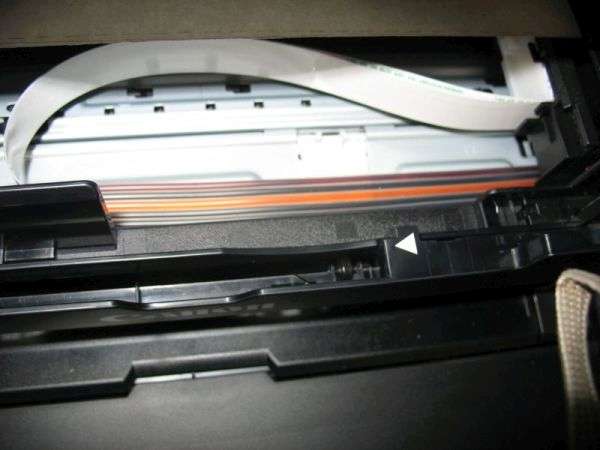

По низу нормально шлейф будет лежать. Но есть одна особенность. Вот фото как не правильно.

В данном фото шлейф лежит на той части которая приподнимается при печати на дисках.

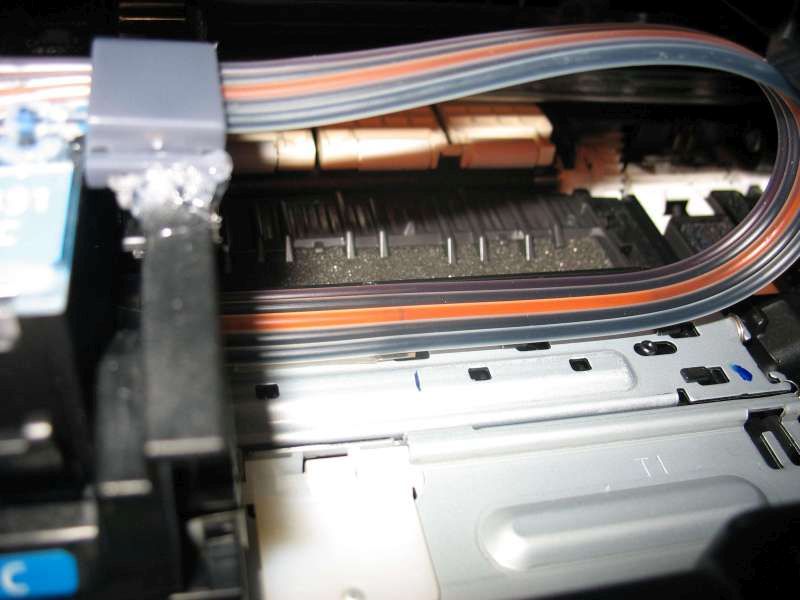

А вот так должен лежать шлейф правильно.


Как по мне было тяжеловато поставить на этот аппарат СНПЧ. Если не уверены что справитесь то отдайте специалисту. Имхо.

Фримэн, спасибо! Я так понял что Вы уже ставили СНЧП на эту модель.
Над картриджами ничего не вырезали ?

Не вырезал, Просто приподнял корпус немного. Сейчас фото выложу.

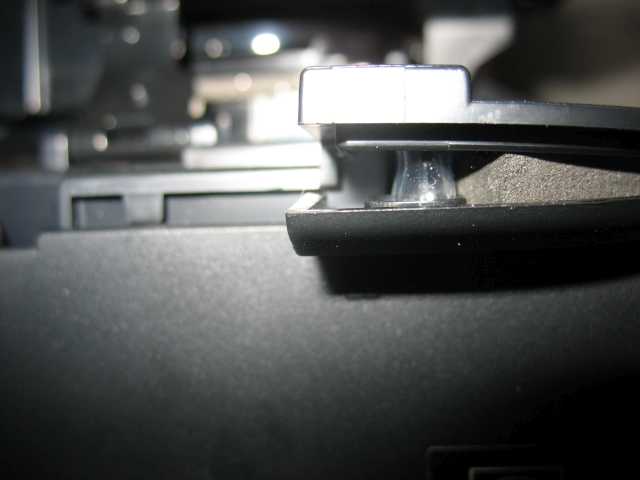

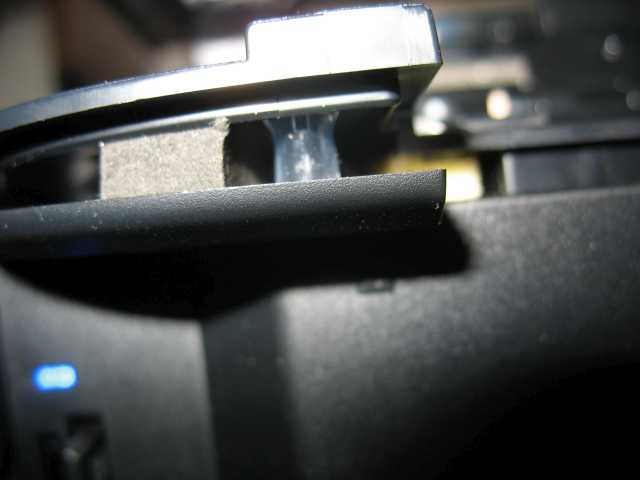

Корпус приподнят где то на 10 мм.

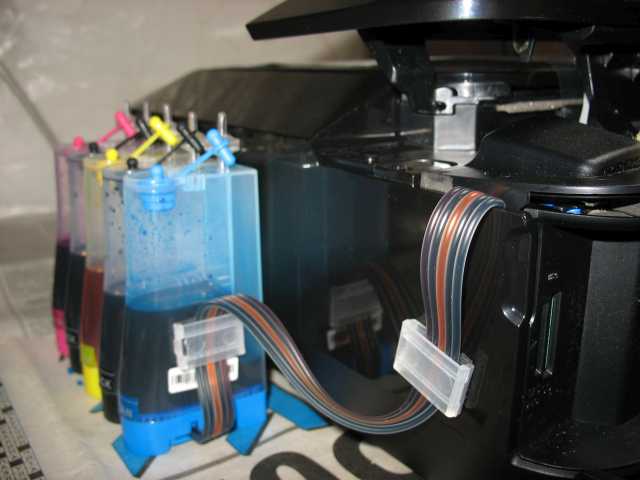

Вывел шлейф с левого бока.

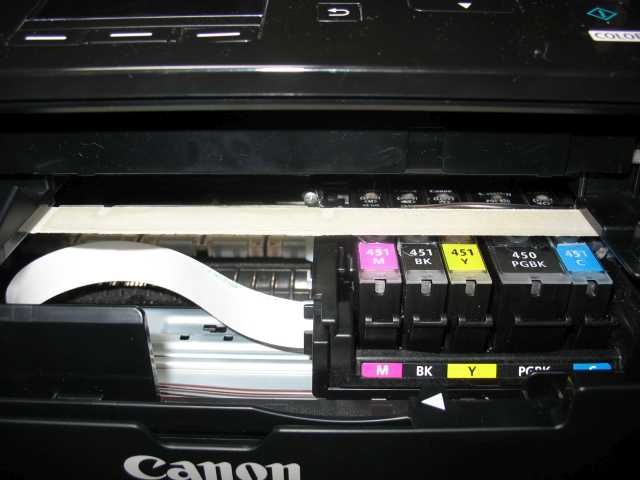

В верхней части наклеен двухсторонний скотч с неснятой защитной полосой. Об него скользит чернильный шлейф. Но можно заменить и пластиковой полоской, тонкой.

Шлейф должен лежать так чтобы не перекрывать оптический датчик.

Что то про корпус не понятно. Что приподнято?
Верхняя крышка, так там вроде хватает места. Снизу что то, что ли ?

И тут на форуме читал что в воздушных отсеках не должно быть чернил, а на фото видно что там есть немного.
Так и должно быть ?

Freeman Pro., проблем с такой СНПЧ у вас нет? Уровень мариоттов смотрю держите одинаковый
Просто щас людям советую снимать СНПЧ во время простоев и вставлять оригинальные ПЗК - тогда никаких проблем у людей нет, все работает как часы.

Makusim сказал:

Там нормально. Уровень не должен превышать уровень чернил в чернильном отсеке картриджа. Оригинальный картридж в данном случае работает как 2х-полостная капсула.

Makusim сказал:

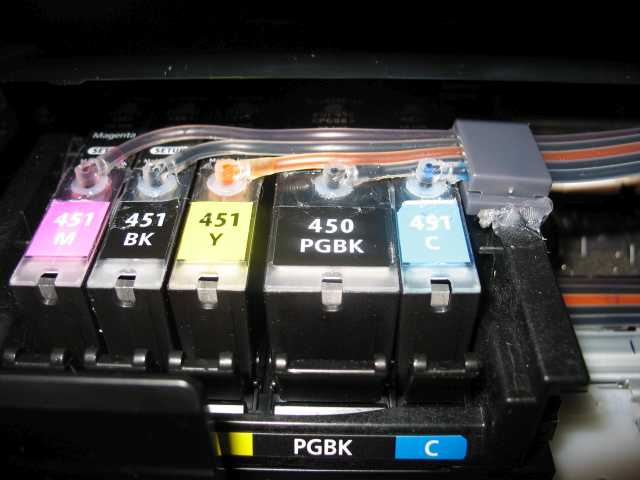

Верхнюю часть пришлось приподнять. Крепление шлейфа на каретке, что на первом фото, задевало об корпус. Кроме того, если я не путаю, то каретка приподниматься должна при печати на дисках. Сам не пробовал печать на дисках, не успел.

SCORPIC сказал:

Просто это ещё процесс установки заснят. Не заливал до упора пока устанавливал. И воздух с воздушных отсеков полностью не выгонял ещё. Разница уровней ПГ и чернил в воздушном отсеке около 15мм. В общем как и для других моделей с 5-ю картриджами. Эта система картриджная получилась, на оригинальных картриджах. Как по мне лучше б на капсулах, но 450 и 451-е картриджи идут с чипами у которых контакты опущены в чернила(как на эпсон картриджи 92-е).
Сложность была сделать герметично соединить картриджи и шлейф, по этому поставил крепление на каретке. Но один фиг к пластику даже силикон толком не липнет.

Т.е. верхнею крышку ?

Да. Верхнюю часть корпуса.

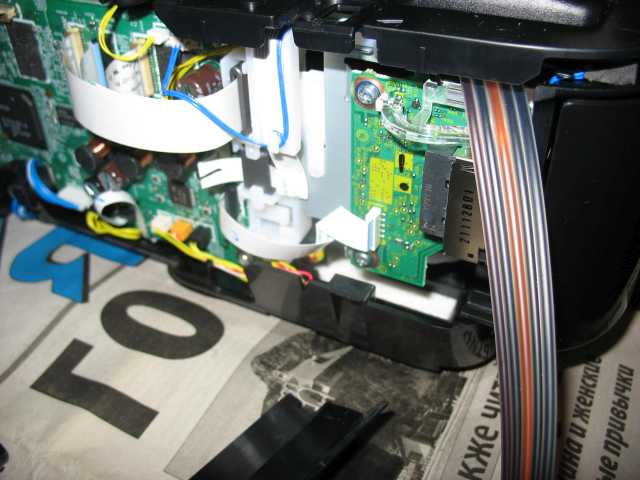

Фото левой части корпуса.

Не крышку сканера. А та часть на которой расположен весь сканер.

Вроде понял. Вы приподняли ту часть к которой крепятся на петлях верхняя крышка с дисплеем?
Я наверно всё таки вырежу с верху над парковочной зоной ПГ что бы место и крышка лежала плотно.
Жду пока закончатся оригинальные картриджы, и начну устаноку.

Кстати вопрос про чернила. Купил _http://printovik.ru/ocp-nabor-chernil-dlja-canon-ip7240-mg5440-pgi-450pgbk-cli-451-5-x100-ml.html
Я так понял это пигментные чернила, а в картриджах сейчас какие?
Собственно вопрос. Надо головку промывать от старых чернил или можно сразу ставить СНПЧ и делать очистку для прогона чернил ?

После оригинала если на немцев переходите - промывать необязательно.
Совместимость ОСР с ОЕМ - 100%.

Правильно пользователю понять, то что если в НУЛЕВЫЙ PIXMA только что распакованный НАНики решил вставлять - Печатающую головку надо промыть рекомендованной промывкой ОТ КОНСЕРВАНТОВ. А консерванты в свою очередь вымывают оригинальные картриджи, правда не всегда хорошо, но вымывают.

SCORPIC прав.

Поддерживаю предыдущих ораторов)

Поставил СНПЧ.
При включении пишет ошибка 6502.
Крышка закрыта плотно.
Вот ведь засада какая ...

Makusim, читать тут http://reseters.ru/...showtopic=11153
чипы картриджей обработайте WD-40, если не поможет, значит залита чернилами контактная группа в каретке, в 7240 это вообще постоянное явление т.к. контакты будут внизу а не сбоку. Так что СНПЧ если ставите советую иметь ПРАВИЛЬНЫЕ РУКИ по умолчанию.

А где находиться оптический датчик? О котором писал фримэн.

Чипы протёр ацетончиком, не помогло.
Как там может быть что то залито если принтер проработал два месяца с магазинными картриджами.
Вылезло сообщение что заканчивается голубой. Я сегодня запилил снпч.

P.s. тему по ссылке почитал

Makusim сказал:

А че не кислотой серной? Чем рекомендовано протирать не пробовал?

Скорпион, так и думал что за ацетончик зацепитесь.
Подскажите где датчик о котором фримэн говорил при установке.

Makusim, верх принтера надо снимать и смотреть, в зависимости от модели положение может меняться, но не кардинально. В ссылке выше по которой давал, есть пример.
