И где этот рай земной?
Где это продают профессиональные плоттеры формата А2 за 25к. Рублей?
Да! Мир Вы видите в красках

Какие действия были неправильные изначально?

По поводу "врача"
Да при такой медицине на неё только работать и будешь.
Я не знаю как у Вас в городе, а у нас - любой поход к доктору обходится кругленькой суммой (очень кругленькой)
Да и чем этот "доктор" лучше меня? Я, извините за выражение, "в 7-м классе букварь не искурил".
Если полез в ремонт - значит кое-какими знаниями обладаю.

По поводу подкраски
Тут я с вами полностью согласен
По-этому промывку подкрасили более чем насыщено

Напишите мне в лс, завтра дам ссылку на продавца. Аппарат б/у, но работающий в отличии от вашего. Кстати свой 4450 я тоже взял бу за 20к нс авито. Надеюсь вас там не забанили?

PavDmit, а вы можете померить напряжение на кондесаторах БП(тех, что стоят во вторичной цепи) и сравнить эти напряжения с теми значениями, которые написаны на самих конденсаторах. Так можно грубо определить, дает ли БП положенные напряжения.
Также можно измерить напряжение на одном из коллекторов транзисторов. Это напряжение должно быть равно большему напряжению БП.
Так, например, БП может выдавать 5 вольт и 42 вольта. На коллекторе одного из транзисторов должны быть эти 42 вольта.
Если на коллекторе напряжения нет, а на выходе БП есть, то нужно смотреть цепь прохождения тока от БП к коллектору транзистора. В этой цепи тоже бывает ставят предохранитель.

Спасибо за совет

PavDmit сказал:

Удачи. Я тоже когда-то лет 15 назад начинал.
Только тренировался на кошках.

ты этот мануал ищешь http://rutracker.org...c.php?t=4400594 ?

Кто-то в 16 лет дивизией командует
А кто-то до седых волос в ординарцах бегает :)
Кошка - это не верхняя ступень в эволюционной лестнице, есть звери по-серьёзнее (например 4450)

Спасибо за ссылку submind
Этот мануал у меня есть
Я искал принципиальную схемку
Надо было понять - что, чем и кем питается, посмотреть напряжения

Зы!
А причину я нашел :)
Сам сперва не поверил
Сперва ржал до слез - потом слёзки лил, поняв, что на денежку я всё-таки попал

Поведайте причину, интересно же ))

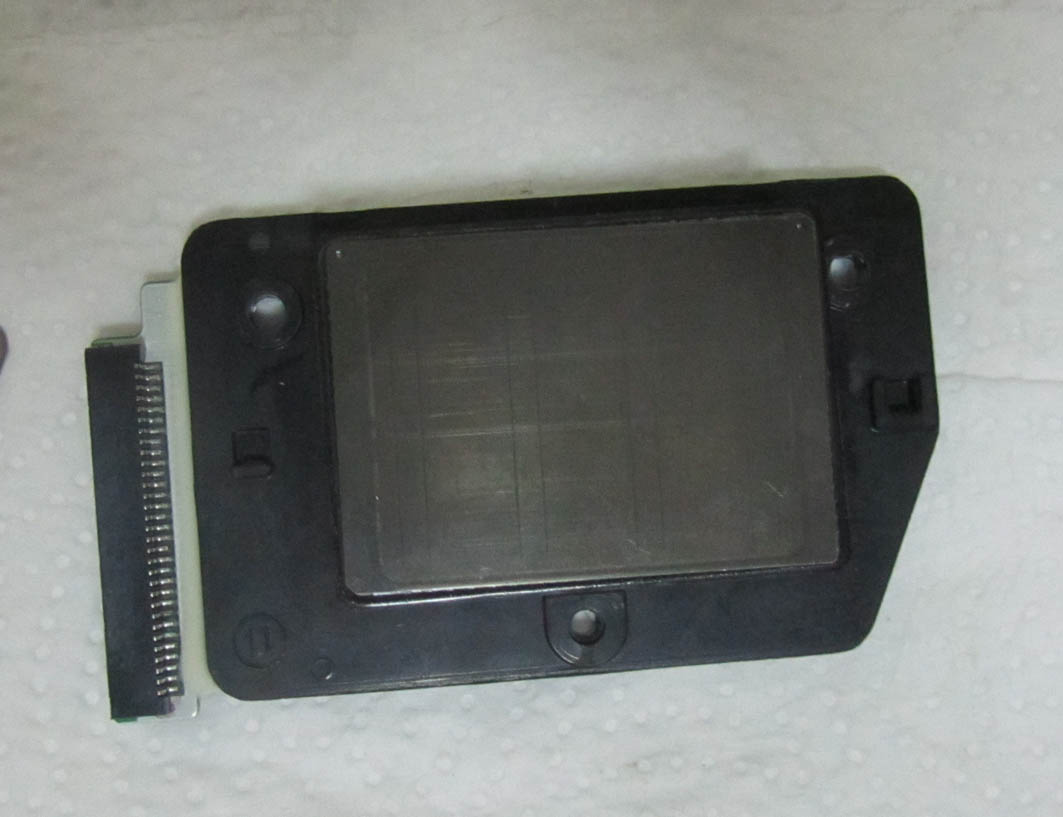

Кидаю фотки
Кто понимает - то поржет :)
Бывает же такое!
Только не надо обвинять меня в дилетантстве
Для особо одаренных повторю, что имею представление что и как делать

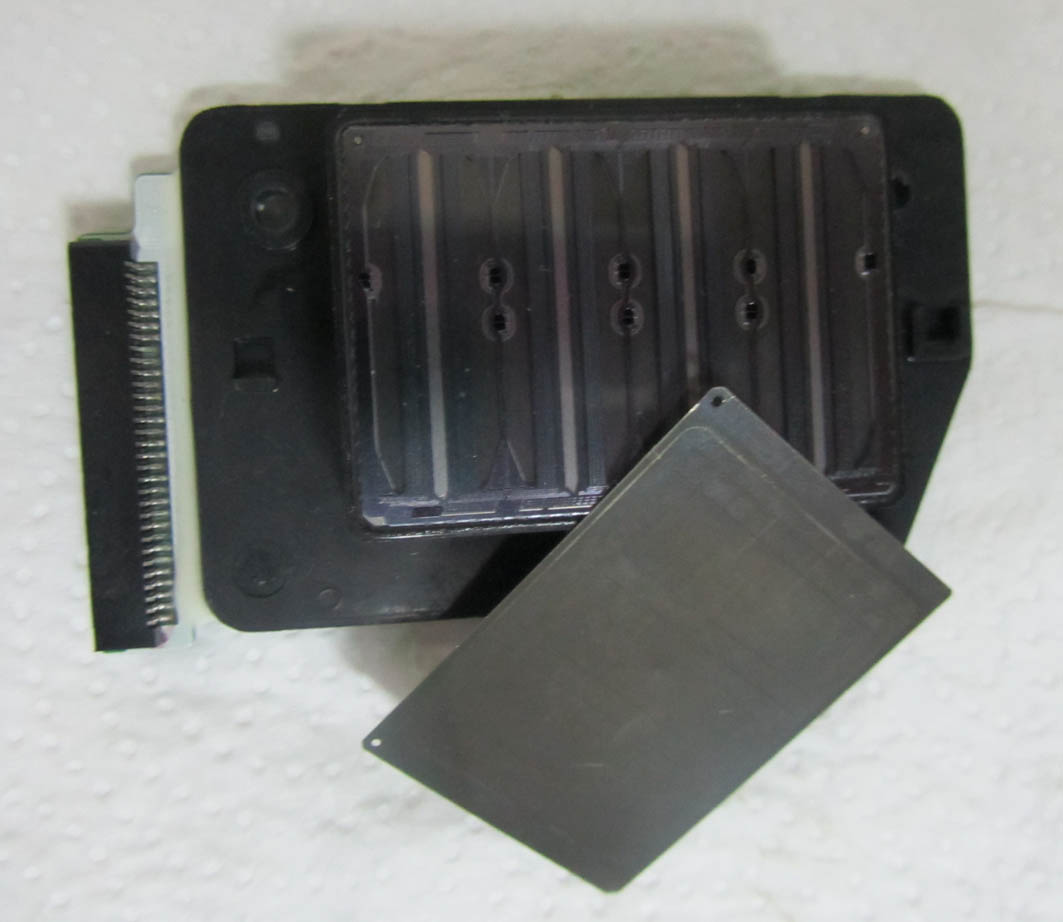

Фотка 2

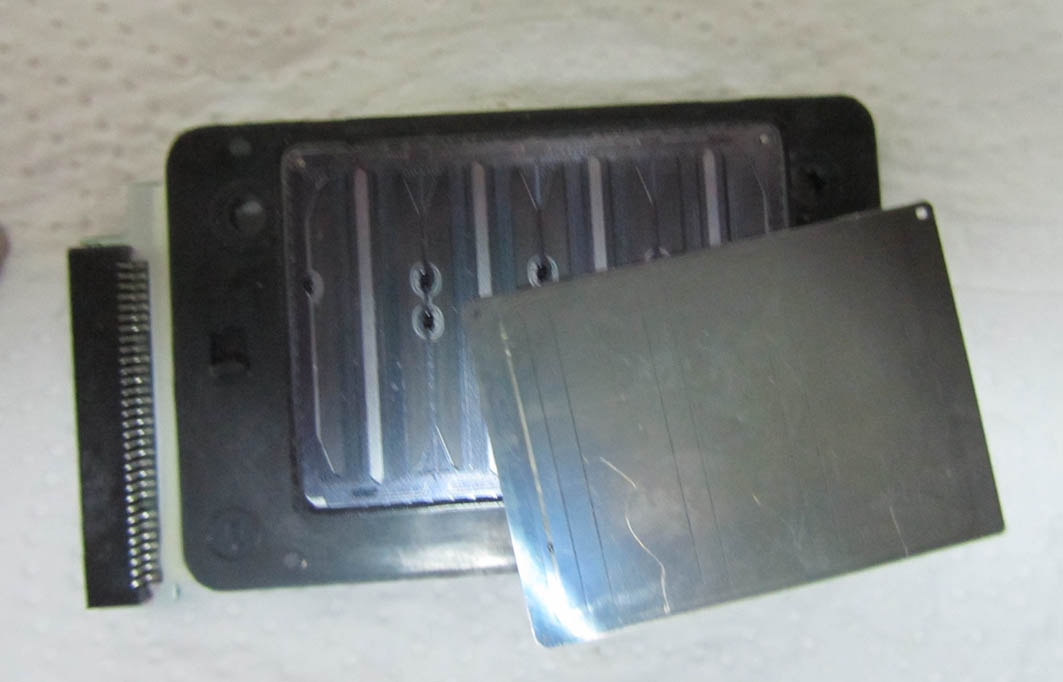

Фотка 3

Мда, весело )))

PavDmit сказал:

Да вы что говорите ? Разобрать дорогущую голову по запчастям - это круто. Я например такие головы когда снимаю и промываю - вообще дышать на них боюсь. Особенно на негарантийные, "попасть" на новую голову не очень охота.

PavDmit сказал:

Так жеш все подумали что блок демпферов сняли, промыли и обратно поставили. А тут - вононо чё...

PavDmit сказал:

В данном случае кошки - это (из современных) XP-10x,XP-20x,XP-30x,P50. В моё время были другие модели. Ну хотя бы Stylus Color 480.
Кто знает - тот поймет...

Да я тоже дышать боялся
Но жизнь заставила, ведь за эти несколько суток я полностью аккуратно (очень аккуратно) провел ревизию всего аппарата, начиная от забора чернил и вилки питания.
Всё ведь абсолютно в исправном состояния.
Голова (в сборе) лежала в сторонке
Прокачка через неё шла нормально, в памперс уходила чистейшая промывочная житкость
Вот и лазил по электрике на предмет того, что может питание к ней не поступает
А она лежала-лежала, потом, когда её приподнял - пластинка осталась на салфетке :)
Во как

PavDmit сказал:

Две возможные причины.
1. Химически агрессивный состав чернил, не выдерживает герметик ПГ и клеящий состав
2. Несколько Power Cleaning до конца разрушили весь герметик

PavDmit сказал:

Это еще ни о чем не говорит. Вот если бы своими глазами видели что из каждого канала идет ровный душ и нет взаимопроникновения между каналами - значит с 90% вероятности можно говорить о ГЕРМЕТИЧНОСТИ головы (а не её исправности).
Удачи в покупке нового плоттера. Японцы просто визжат от восторга, они теперь такие бабки зарабатывают на продаже ПГ и новых аппаратов по причинам... вышеописанным в общем.
На одной голове комплектов 5 оригиналов "отбивают"...

Да, согласен
Что-то разрушило герметичный слой
Будем разбираться, чтобы не наступить на те-же грабли второй раз
Ну, а то что ровный душ по каналам не посмотрел - тут лохонулся
У меня даже и в мыслях не было, что возможна именно такого рода неисправность
Ведь обычно - или голова забита наглухо, или погорело (и то, и другое, как правило, определяется визуально)

А плотеррок другой я уже подкупил и запустил в работу
Это тоже восстановлю (теперь без спешки - в плановом порядке)

Спасибо всем, кто откликнулся и принял участие в данной теме!

:) Хотя вопрос так и остался открытым - схему я так и не нашел :)
