Очень срочно нужна электрическая схема принтера Epson Stylus Pro 4450 !!!!
Если у кого есть, или знает где скачать - ОТПИШИТЕСЬ !!!

Немного добавлю.
Нужно:

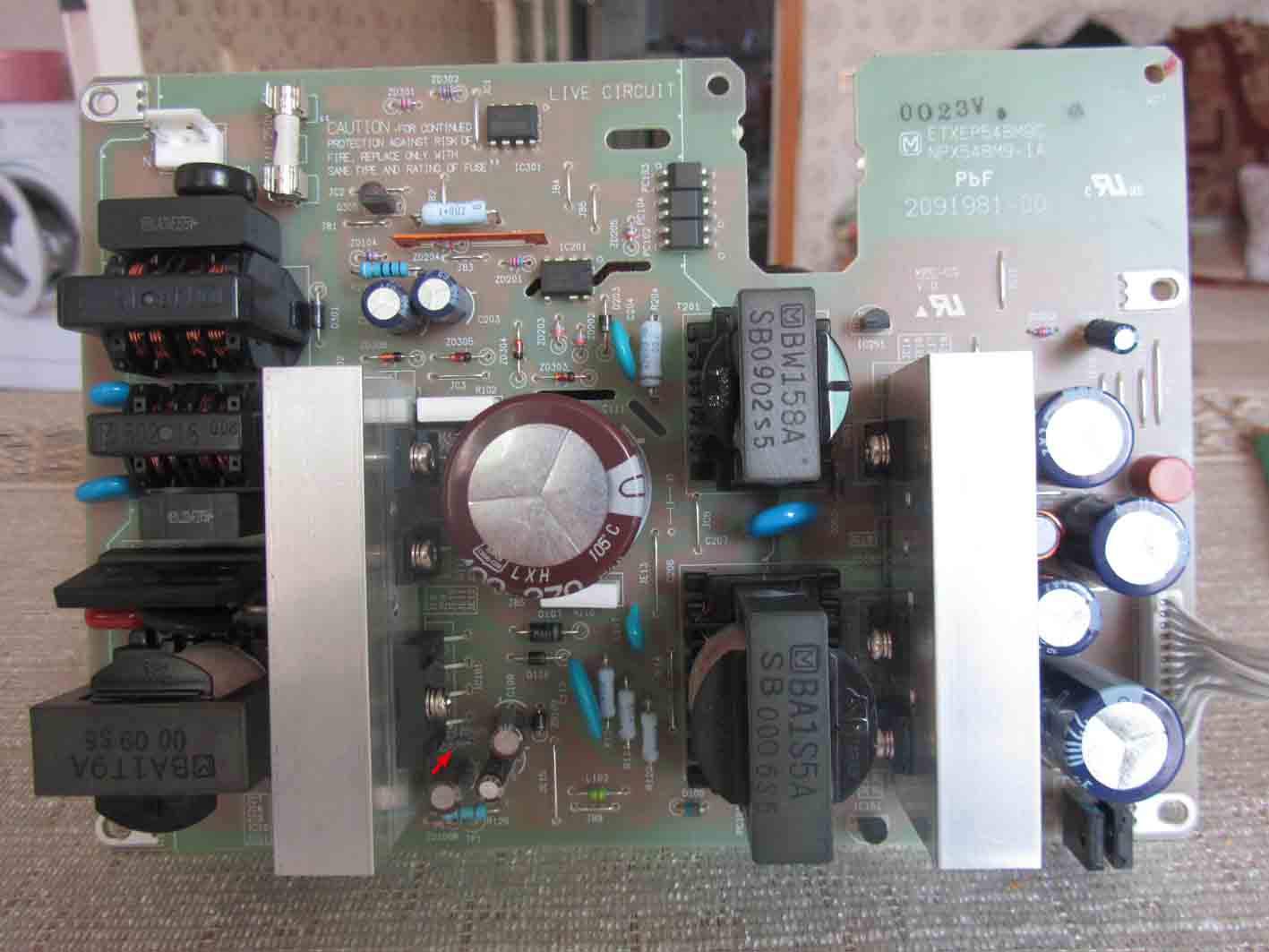

1. (для начала) посмотреть напряжения на колодке с блока питания (фото прилагается)
2. Куда идёт ток с ZD105 (на картинке указан стрелкой)
При прозвонке тестором (с зуммером) он не прозванивается (в одну сторону - ток не идёт вообще, а при смене полярности - зуммер не срабатывает, но омметр показывает сопротивление 1320 ом)

Все эти танцы с бубном вызваны резким прекращением печати.
Т.е. принтак работает, но печатает исключительно белые листы.
Есть подозрение, что на ПГ не подается напряжение.

не нужно в БП лезть...на маме это...есть там пред "F"...но причина должна быть (его перегорания).

Прозванивал я эти предохранители (на маме) F1 и F2 - оба нормальные
Прозванил и транзисторы - тоже вроде фурычат
А башка то не печатает.
Вот мыслю - почему.
Без схемы как слепой котенок
Тыкаюсь-тыкаюсь третье сутки
Может с БП на них не подается? А может ещё что-то
Ну во всяком случае два девайсика на БП вызывают определенные сомнения
1. Позиция ZD252 - стекляшка (маркировка - красная-красная-голубая полоски) - скорее всего стабилитрон на 6.2 вольта
2. Позиция ZD105 - стекляшка (зеленая-голубая-голубая полоски) - скорее всего стабилитрон на 5.6 вольта
Что-то эти двое не очень хотят звониться
Куда они ведут - может быть как раз и на башку

PavDmit сказал:

Хм,... "вроде" и "прозванивал" ... сомнительно конечно.
Поведайте как проверяли?

Ну по предохранителям всё хорошо - т.е. сопротивление 0.01 ома
А вот по транзисторам фигня какая-то
Вот смотри
Стоят по 2 транзистора на канал (А1746 и С4131)

Прямое сопротивление
А1746 база-коллектор =758 ом (норма), база-эмиттер =22 ом (?)
С4131 база-коллектор =776 ом (норма), база-эмиттер =22 ом (?)

Обратное сопротивление
А1746 база-коллектор =бесконечность (норма), база-эмиттер =22 ом (?)
С4131 база-коллектор =бесконечность (норма), база-эмиттер =22 ом (?)

Т.е. на переходах база-эмиттер во всех транзисторах какая-то хрень!

сгорели транзисторы, а не блок питания

Да нет с транзисторами вроде бы всё впорядке
Измерения делал не снимая с платы, ну и (по причине усталости - 3-е сутки в бубен стучу) не учел шунты.
Потом, когда кофе пить стал, начал анализировать.
Как-то странно они "сгорели", ровно все по переходу база-эмиттер и показания тестера одинакова=о (220 ом)
Перевернул платку - вот они родные шунтики-то, как раз между дорожками базы и эмиттера (ровненько 220 ом - как в аптеке)
Вообще япошки (хоть я их не очень люблю) электронику делают на должном уровне, все параметры почти идеальны (у нас на оборонке и то изделия собираются порой с 20%
разбросом)
Ну, да ладно - лирика это всё.
Вообщем скинул я шунты между базами и эммитерами ... и транзисторы показали параметры как в таблице.
Тобишь - живые.
Завтра буду танцывать далее :(
Тяжко без схемки - как котенок тыкаешься-тыкаешься

1. Предысторию неплохо бы знать, после чего внезапно перестал печатать. Не спеша, по порядку.
2. В каком городе находитесь ?

Это не полевые транзисторы.бИТЫЕ ОНИ.

Полностью с Вами согласен.
В данном случае налицо бинарная связка из двух транзисторов p-n-p и n-p-n переходов, а вот категоричное утверждение, что они БИТЫЕ - вывод преждевременный и подлежащий сомнению.

А предыстория танцев с бубнами такова:
Принтер немного постоял (около 3-х недель)
Запустили перед началом работ пробную страничку - отсутствует черный и не полностью печатается синий
Мы занимаемся сублимацией по тканям, поэтому изначально (с самой покупки) работаем на водянке.
Запускаем, вначале, штатную прочистку (раза 3-4) - не помогло.
Думаем - ну, не чего страшного, рядовая ситуация - подсохла немного головка
Бывало такое.
Заливаем промывочную жидкость (в данном случае Мистер Мускул с нашатырем) и делаем глубокую прочистку
Результат - принтер вообще перестал печатать
Глубокую прочистку делали неоднократно - принтер печатает белые листы
Полностью перебрали тракт подачи чернил (на предмет выявления заторов) - всё чисто, просто идеально!
А принтор-то не печатаем.
В чем прикол - при прочистках промывка прекрасно проходит в капу
Памперс уже наполняется чистой промывкой.
Головка (визуально) как ... у кота - чистая!
Сделали её частичный разбор (на предмет обследования демпферов) - все идеально чистое.
Вот и закралось сомнение.
Если всё идеально чисто, а принтак не хочет печатать, то может не идет питание на голову?
Ну и начали "танцевать от печки"
Потихоньку прозваниваем элементики (на предмет их работоспособности).
Проще бы, конечно, посмотреть напряжения не выводах.
Но как это сделать без схемы?

Ну вот в принципе и всё!

PavDmit сказал:

А производитель чернил допускает такой состав промывки ? Есть ли у производителя чернил специальная промывочная жидкость ?
Сейчас в ПЗК, трубках и демпферах что - промывка или чернила ? То есть, ЧЕМ пытаетесь печатать - промывкой или чернилами ?
И город какой, в конце концов ...

Выпаяйте транзисторы и нормально проверьте, если они целые, должна хоть 1 дюза печатать.

Работаем мы на водянке (сублимационные) фирмы Sawgrass
Работаем ими уже пятый год
Сами знаете, напечатали что-то потом принтерок стоит
Бывало и подсыхал
Но Мистер Мускул прогоняешь и все ОК
А производитель он и есть производитель - ему нужно что бы только у него покупали
Кто же скажет - мол ДА мы допускаем?
Вообщем Мускулум мыли всегда

А в системе сейчас (картриджах, трубках, демпферах) промывочная жидкость подкрашенная краской
Вот ей и пытаемся прогончики сделать
О чистоте цвета речи не ведется
Логика такая: если головка заработает, то лист хоть немного должен поменять цвет с белого

А город - Владимир

По поводу транзисторов
Выпаю конечно (развлекаться так развлекаться)
Только есть у меня какая-то внутренняя уверенность,что целы они
Но обязательно выпаю и проверю

PavDmit сказал:

С этого и надо начинать ). Отпишитесь про результат.

Значит так
Все транзисторы примерно в таких параметрах
прямое
база-коллектор =944-952 ом, база-эмиттер =945-956
обратное
база-коллектор =бесконечность, база-эмиттер =бесконечность

Знач транзюки целые. Копайте дальше, может Ф-ки не все проверили ...

Да их там всего-то 2 (F1 и F2)

Это я скоро задымлю и коротну :(
Была бы схема
Померить напряжения на колодка, да и дело бы с концом
А тут ... сплошная тайна (шифруются узкопленочные)
А в сервис волокать его нет ни какого желания
Спецы там только по изыманию денежки
Общался с ними
У них только один ответ - это голова
А то, что она стоит около 40000, да за установку возьмут десятку
Напоминает анекдот "Вчера ходил к гадалке и за 100 долларов узнал, что я лох" :(

PavDmit, купите работающий 4450 за 25к. Рублей. Не мучайтесь с паяльником и тестером.

PavDmit сказал:

Разочарую, но что-то типа того. Изначально были неправильные действия. Или уж просто оставить пациента в покое и вызвать врача или тогда знать как и чем лечить. Более одной Powerfull Cleaning подряд при сильном засоре головы - её (головы) верная смерть. Законы физики еще никто не отменял.
А промывку подкрашивать нужно интенсивнее, иначе нужно микроскопное зрение, чтобы разглядеть пиколитровые капли на бумаге.
