Закон сообщающихся сосудов при разрыве струи работает ? К примеру, вход в капсулу сверху, выход снизу, если уровень чернил внутри капсулы ниже верхнего входного отверстия, то чернила туда будут засасываться, потом падать вниз.
Вопрос - в этом случае скорость поступления чернил имеет значение, нужен ли сосуд Мариотта ? Ведь для печати важен уровень чернил в капселе, т.к.давление чернил создают только чернила в капсуле, а не чернила в доноре раз есть разрыв струи.
Закон сообщающихся сосудов при разрыве струи работает ? вход в капсулу сверху, выход снизу - нужен ли сосуд Мариотта ?
| Сообщение #2 Отправлено 21 октября 2012 - 14:24
- Профи
-
что значит "разрыв струи"?
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #3 Отправлено 21 октября 2012 - 14:26
Костя, тут надо человек чтобы школьный курс физики вспомнил(обновил, выучил), а потом только можно о чем-то говорить.
| Сообщение #4 Отправлено 21 октября 2012 - 14:29
-
- Профи
-
ну тады подождём-с.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #5 Отправлено 21 октября 2012 - 14:43
SergeyHP,
Разрыв струи я называю более привычно - воздушная пробка. Так как литературы мало по этому вопросу, я сам построил макет и установил следующее: величина воздушной пробки непосредственно влияет на балансировку СНПЧ.

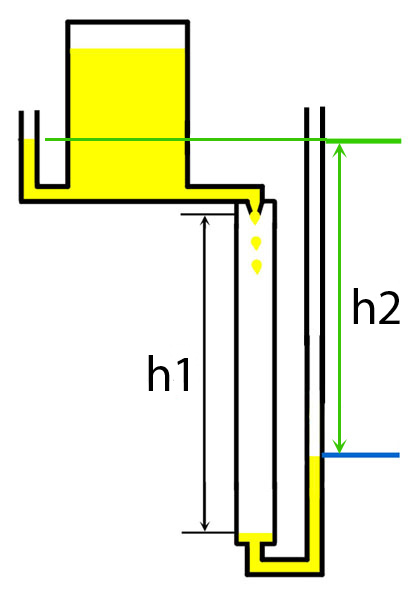

Смотрите рисунок.
Если не было бы воздушной пробки h1, то уровень жидкости "на выходе" был бы как и уровень "на входе", то есть у верхней (зелёной) отметки h2. А так как имеем воздушную пробку h1, на самом деле уровень "на выходе" находится у нижней (синей) отметки h2! ' ' ' h1=h2.
Так получается потому, что, когда чернила капают, работает не закон сообщающихся сосудов, а закон притяжения земли.
Разрыв струи я называю более привычно - воздушная пробка. Так как литературы мало по этому вопросу, я сам построил макет и установил следующее: величина воздушной пробки непосредственно влияет на балансировку СНПЧ.
Смотрите рисунок.
Если не было бы воздушной пробки h1, то уровень жидкости "на выходе" был бы как и уровень "на входе", то есть у верхней (зелёной) отметки h2. А так как имеем воздушную пробку h1, на самом деле уровень "на выходе" находится у нижней (синей) отметки h2! ' ' ' h1=h2.
Так получается потому, что, когда чернила капают, работает не закон сообщающихся сосудов, а закон притяжения земли.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #6 Отправлено 21 октября 2012 - 15:35
Устройство работающее на притяжении земли только на рисунке или есть в макете?
| Сообщение #7 Отправлено 21 октября 2012 - 17:16
Nikolai67,

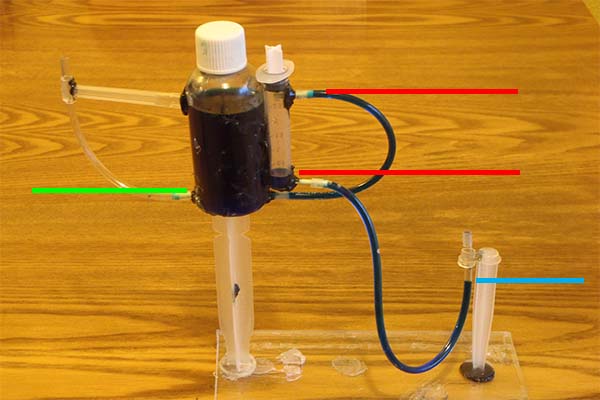

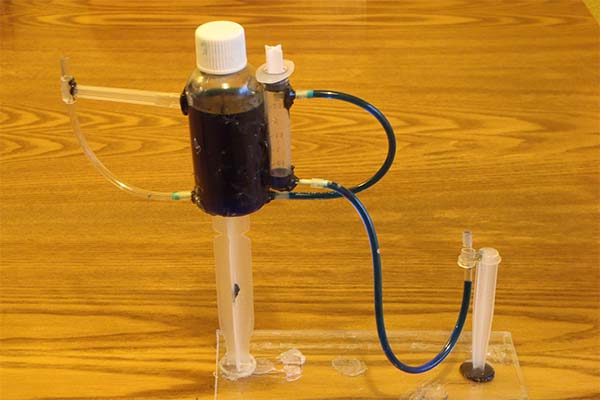

Есть в макете, и на практике.
Уровень балансировки СНПЧ теперь у меня на уровне дюз, 65 мм от стола, для Canon 4600-4950. Один месяц прошел, полет нормальный.
Есть в макете, и на практике.
Уровень балансировки СНПЧ теперь у меня на уровне дюз, 65 мм от стола, для Canon 4600-4950. Один месяц прошел, полет нормальный.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #8 Отправлено 22 октября 2012 - 17:20
так какие практические выводы - так лучше, в каких случаях ???
в моем случае подъем донора повыше и наличие воздушной пробки будет означать что перелива чернил не будет (т.к. на головку будет давить уровень чернил только в капсуле) - так ???
а почему между h2 и h1 закон сообщающихся сосудов не работает - h2 же выше ?
иногда лучше жевать...
в жизни не все по школьному курсу физики - многое зависит и от более сложных взаимодействий чем учат в школе
в моем случае подъем донора повыше и наличие воздушной пробки будет означать что перелива чернил не будет (т.к. на головку будет давить уровень чернил только в капсуле) - так ???
aaaa сказал:
Так получается потому, что, когда чернила капают, работает не закон сообщающихся сосудов, а закон притяжения земли.
а почему между h2 и h1 закон сообщающихся сосудов не работает - h2 же выше ?
BadWolf сказал:
Костя, тут надо человек чтобы школьный курс физики вспомнил(обновил, выучил), а потом только можно о чем-то говорить.
иногда лучше жевать...
в жизни не все по школьному курсу физики - многое зависит и от более сложных взаимодействий чем учат в школе
| Сообщение #9 Отправлено 22 октября 2012 - 17:36
SergeyHP сказал:
в моем случае подъем донора повыше и наличие воздушной пробки будет означать что перелива чернил не будет

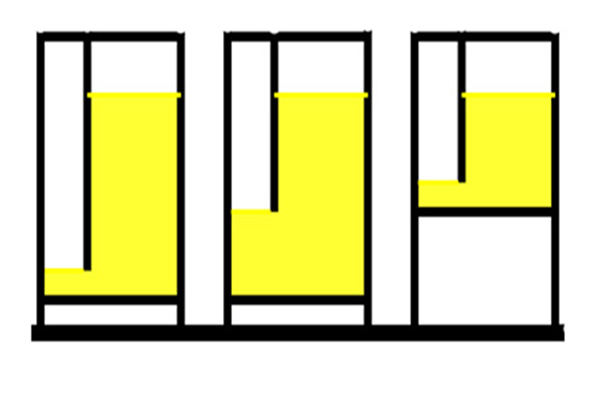

Так, до определённого уровня. А этот уровень на рисунке у всех доноров разный.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #10 Отправлено 22 октября 2012 - 17:38
-
- Профи
-
так ить...законы физики никто не отменял.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #11 Отправлено 22 октября 2012 - 19:06
SergeyHP сказал:
а почему между h2 и h1 закон сообщающихся сосудов не работает - h2 же выше ?
Все законы работают. Я поднимал и опускал h1, сколько разрешали гибкие трубки, но уровень "на выходе" стоял на месте.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #12 Отправлено 22 октября 2012 - 20:28
aaaa сказал:
Я поднимал и опускал h1, сколько разрешали гибкие трубки, но уровень "на выходе" стоял на месте
фото и схема несколько отличаются; поднимать Вы могли только реальный образец - так вот обрезанный шприц, прикрепленный к бутылке - Вы его опускали и уровень на выходе не менялся ?
Очень похоже, что уровень чернил на выходе равен дну бутылки минус воздушную пробку в шприце.
И интересно, чем определяется уровень чернил в обрезанном шприце, прикрепленному к бутылке ? Это был начальный уровень когда Вы вставили шток ? Или это равно высоте трубки, входящей в обрезанный шприц минус верхний уровень чернил в бутылке ? Тогда чем меньше будет оставаться чернил в бутылке - тем выше будет уровень в шприце.
| Сообщение #14 Отправлено 23 октября 2012 - 06:41
SergeyHP сказал:
Вы его опускали и уровень на выходе не менялся ?
не менялся.
offtop
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #15 Отправлено 23 октября 2012 - 11:18
Ну а как же он поменяется, тут только принудительно высасывать нужно. Это конструкция с двумя последовательными сосудами Мариотта, где последний выше уровня чернил чем в первом.
| Сообщение #16 Отправлено 23 октября 2012 - 14:25
Nikolai67 сказал:
Это конструкция с двумя последовательными сосудами Мариотта
во втором нет поступления атмосферного воздуха... так что не совсем сосуд Мариотта
но мысль правильная - надо не просто поднять или опустить, но и оставить на сутки-двое - тогда и смотреть
| Сообщение #17 Отправлено 23 октября 2012 - 14:49
SergeyHP сказал:
во втором нет поступления атмосферного воздуха... так что не совсем сосуд Мариотта
Аквалангист под водой, космонавт в космосе не дышат атмосферным воздухом, но всё равно остаются людьми. Или нет?
| Сообщение #18 Отправлено 23 октября 2012 - 14:53
Ребята, у меня по одному сосуду Мариотта на цвет.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #20 Отправлено 23 октября 2012 - 16:07
Nikolai67, a там тоже один.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
