И шестеренки бы проверить, которые справа в принтере. Может в пазы не попадают. ИМХО

Это нужно было проверить ещё до того как сюда писать. После ремонтников нужно все метки перепроверить, не известно, что они там крутили. И шлейфы все проверить на предмет перекручивания и загибов дорожек в колодках.

Шлейфы не перекручены, установлены нормально. Шестеренки визуально в порядке. Извиняюсь перед всеми за упущенный нюанс. Вот что намалевал AdjProg:

Каретка с ПГ не может нормально запарковаться. Нет движения каретки вверх-вниз при включении принтера и начальной инициализации. Только что обратил на это внимание. Оба двигателя вращаются. Каретка, отведенная вручную в крайнее левое положение при выключении принтера возвращается на место вправо без соударения с правой стенкой.
Не пинайте дилетанта! Похоже не работает нечто, что механически обеспечивает каретке с ПГ двигаться вверх-вниз. Буду признателен всем, кто объяснит или даст ссылку, или тыкнет на номер страницы сервис-мануала, чтобы разобраться в этом вопросе. Извиняюсь перед всеми, кого как-то обидел или не уважил. Процесс познания очень увлекателен...

Dmitriy_KZ сказал:

т.е. направление мысли у меня было верным...

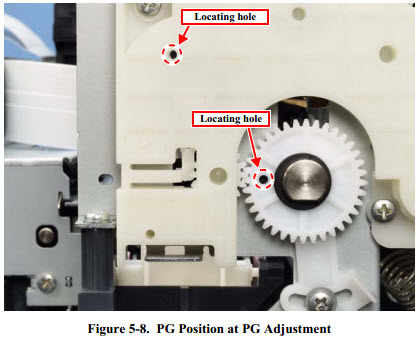

На редукторе, который с правой стороны, метки проверь.

Должен быть такой же как на скрине (нет у меня СМ для 295-го).

Nikolai67 сказал:

Однозначно так же как на рисунке. Дырочки на месте.
Очень хочется разобраться как головка движется вверх-вниз. Поиск не утешителен...

Igoroshek, видео бы многое прояснило... особенно если оно будет снято со снятым (во блин русский язык) корпусом. У меня как раз 295 в боевом состоянии (я корпус снимаю и они у меня так трудятся).

ugrinov_ss сказал:

обязательно выложу чуть позже - правильная мысль.

Igoroshek, постарайтесь вот с этого ракурса снять.
http://www.youtube.c...12&feature=plcp
Хоть это и R270, но механика у них идентична с R295. На видео показано правильная работа данного узла.
Когда выложите свое видео, можете попросить модератора перенести тему на видеофорум.

ЮХа сказал:

в двух словах добавлю, вот когда печатаем на CD/DVD дисках, этот датчик и отвечает за поднятия на определенную высоту вал с кареткой.

Получилось так. Видео начальной инициализации
http://www.youtube.c...eature=youtu.be
Уточните с ракурсом, если необходимо (снял по подобию выше представленного).
APG-sensor информирует. А кто двигает направляющую? Или как это происходит?

Igoroshek, Снимите (не на видео, а открутите) белую крышку и покажите что и как у Вас там.

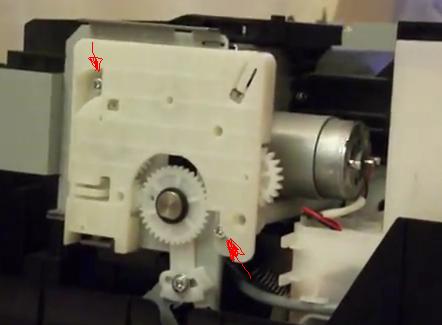

На фото указано стрелочками какие болты (2 шт.) нужно открутить. Только аккуратно, там находятся шестеренки.

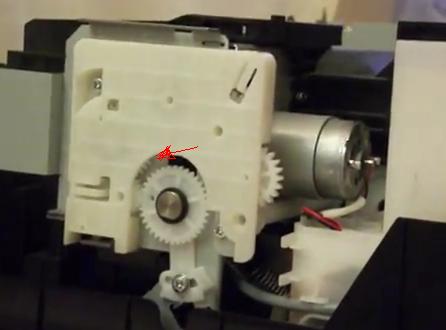

Обратите внимание на ту шестеренку что указана стрелкой на фотографии ниже. Сравните работы как на моем видео и как на Вашем. Она не срабатывает. Она должна своего рода углубиться. Она этого не может сделать ввиду нескольких причин, или не правильна поставлена или боковая сторона каретки не может до нее "дойти" ввиду того, что ей что-то мешает (не правильная укладка шлейфа, не правильное закрытие крышки на боковой стороне каретки).


В общем причина ясна, осталось Вам эту причину устранить и Ваш принтер будет работать.

ugrinov_ss сказал:

Спасибо. Осталось внести ясность в мой головной мозг и решить проблему с инициализацией принтера.

Alex Fox сказал:

Igoroshek сказал:

Вот где собака оказалась зарыта. Оказывается нужно не до щелчка, а до ХАРАКТЕРНОГО щелчка. Поскольку крышка снималась и устанавливалась в первый раз, было опасение не правильно установить эту крышку справа каретки с ПГ. Вот и установил...

Шестеренки осмотрел и понял, у выходящей наружу к каретке шестеренки две позиции: нажата-отжата. При работе эта шестеренка только в позиции отжата. Подставил линейку - помогло. Увидел движение каретки вверх-вниз. Ну ясно стало кто виноват - сам дурак.

Выражаю благодарность всем принявшим участие в обсуждении моей проблемы. Сердечное спасибо!

Чтобы не дублироваться, продолжу здесь.
К сожалению проблемы на этом не закончились. После инициализации опять вижу моргающие светодиоды - принтер просит картриджи. Думаю СНПЧ не в порядке (у меня картриджная). Оказывается нет - с родными картриджами то же самое. Ну ясное дело - на материнской плате сгорел предохранитель. Мдя... Какого хрена? Что делать - думать конечно! Додумался прозвонить китайским цифровым тестером выводы 11, 12, 13, 17, 18, 19 микросхемы E09A7218A на общий вывод 14. Выводы 11, 12, 13 в коротком замыкании. Ясный перец работать не будет что с родными транзисторами TT3034 + TT3043, что с любыми другими замененными.
Начал искать вышеназванную микросхему. Вот, блин, EPSON молодца - у продавцов электронных компонентов нигде не найти в розницу в кол-ве 1шт. Ну тогда в сервис-центр EPSON. Спасибо добрым людям! Продали 1 шт, правда очень удивились и сильно засомневались в целесообразности тратить деньги на ремонт в моем случае. Честно предупредили о возможных проблемах с печатающей головкой. На вопрос - как мне проверить ПГ? , ответ - только вместе с материнской платой. Значит нужно пробовать.
Микросхему перепаял, вышедшие ранее из строя транзисторы заменил на 2шт. 12SB1274 + 2щт 2SD1913. Два транзистора с одной стороны платы, два с другой. На транзисторы со стороны микросхем установил теплоотвод из пластины алюминия. Собрал, включил и ... опять светодиоды. И тут я вспомнил, что кто-то на форуме - спасибо ему, указал на возможную причину. Оказывается плата определения чипов картриджей может смещаться на 1,5-2мм и контакт, естесственно может теряться. В моем случае СНПЧ картриджная. Проверил - так и есть. После очень сильного дожимания картриджей вниз - все заработало.
Ну вот теперь все. Правда это не финал, т.к. нужно еще и с головкой разобраться - дюзы засушены очень и очень. Но это другая история.
Для чего я подробно все описал? Скорее для кого - для таких же не профессионалов ремонтеров принтеров как и я сам. Хобби, однако... Обязательно выброшу картриджи - поставлю капсулы. Если восстановлю все дюзы на ПГ - попробую превратить свой R295 в L800. Но это то же другая история...
