Шлейф там никак не может влиять.... Фотку выложу, что да как там...

вот видео с ютюба-из него можно понять принцип работы.
http://www.youtube.c...feature=related

Тоже такая проблема.
Мои наблюдения:
1. С возрастом у плоттеров 110 и 510 вертикальные линии становятся все более ярко выражено печататься лесенкой не зависимо от замены пг.
2. На 510 режим fast image никогда так быстро как на 110 не печатал, т.е. что выберешъ нормал, что фаст скорость печати оставалась такой же как на нормал. И видимо по этому на нем вот только недавно спустя 4 года (1.5 литра черной краски) стала появляться лесенка, а на 110 почти сразу была.
3. Опять про 510 и чуть офтоп: плоттер используется для печати чертежей (на 95 процентов ) и чуть чуть картинок. В первую очередь летит синяя пг, проявляется это в том, что чертежи выходят с бледно синими фиолетовыми с прожилками из серого цвета линиями. Так за 4 года было уже поменяно 3 синие пг и ни одна!!! черная пг, ну и желтая еще. А недавно по ошибке вместо черного картрибжа был вставлен синий (при замене бочек нижняя площадка с чипом перекидывается с пустой бочки на полную) и в таком виде, пока не обнаружил ошибку плотеер проработал сутки, было напечатано 10-12 чертежей. При этом все чертежи выходили нормального черного цвета, пг не вышла из строя и вобще ничего страшного не произошло
По сабжу.
единственное что нашел - это раздел calibration в сервис мануале к плоттеру hp designjet 110. Суть там заключается в следующем: нужно в ручную переместить каретку в левую сторону и по звуку что-то определить, потом подкрутить левый винт планки под кареткой. Затем тоже проделать с правой стороной. Но боюсь, что сей метод может ничего общего не иметь с проблемой печати лесенкой.

Здравствуйте. Имеется плотер Designjet 130 достался с ошибкой 02:10 и поломаной кришкой для прикрытия печатающих головок. Вопрос скорее к wotos как себя вел плотер после сломаной крышки? В моем случаее при загрузке ничего не происходит (шум моторов) и выскакивает ошибка 02:10. Ета ошибка по сервис мануалу требует якобы заменить каретку. Вот я и думаю не заработает ли он просто после замены крышки?

Чето тебе никто в открытую уже неделю не отвечает, поэтому расскажу: крыщка к плоттеру имеет только одно отношение-это небольшой выступ, который действует на сдвоенный датчик оптопары. Если этот оптодатчик просто перекрыть листком бумаги, то плоттер будет думать, что крышка закрыта.

Nikolai67 сказал:

Некоторое время назад ковырялся в струйнике бравер, там на каретке "винтик" есть, если я правильно понял, этот винтик корректирует "перпендикулярность" рядов дюз относительно оси движения каретки.
При вращении этого винта визуально ничего не меняется, вероятно там ловятся "сотки"
Если кто по инглишу дует ))

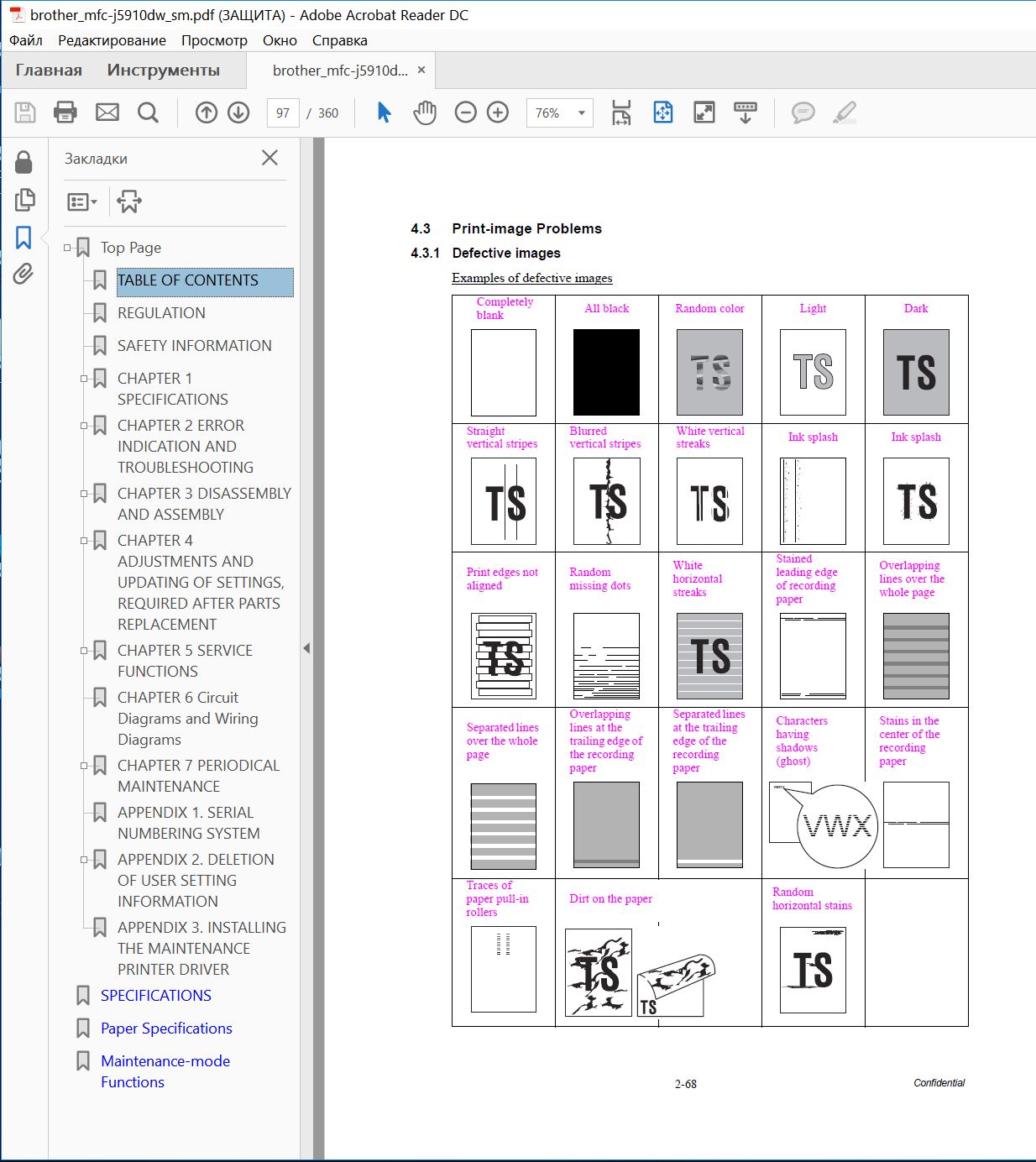

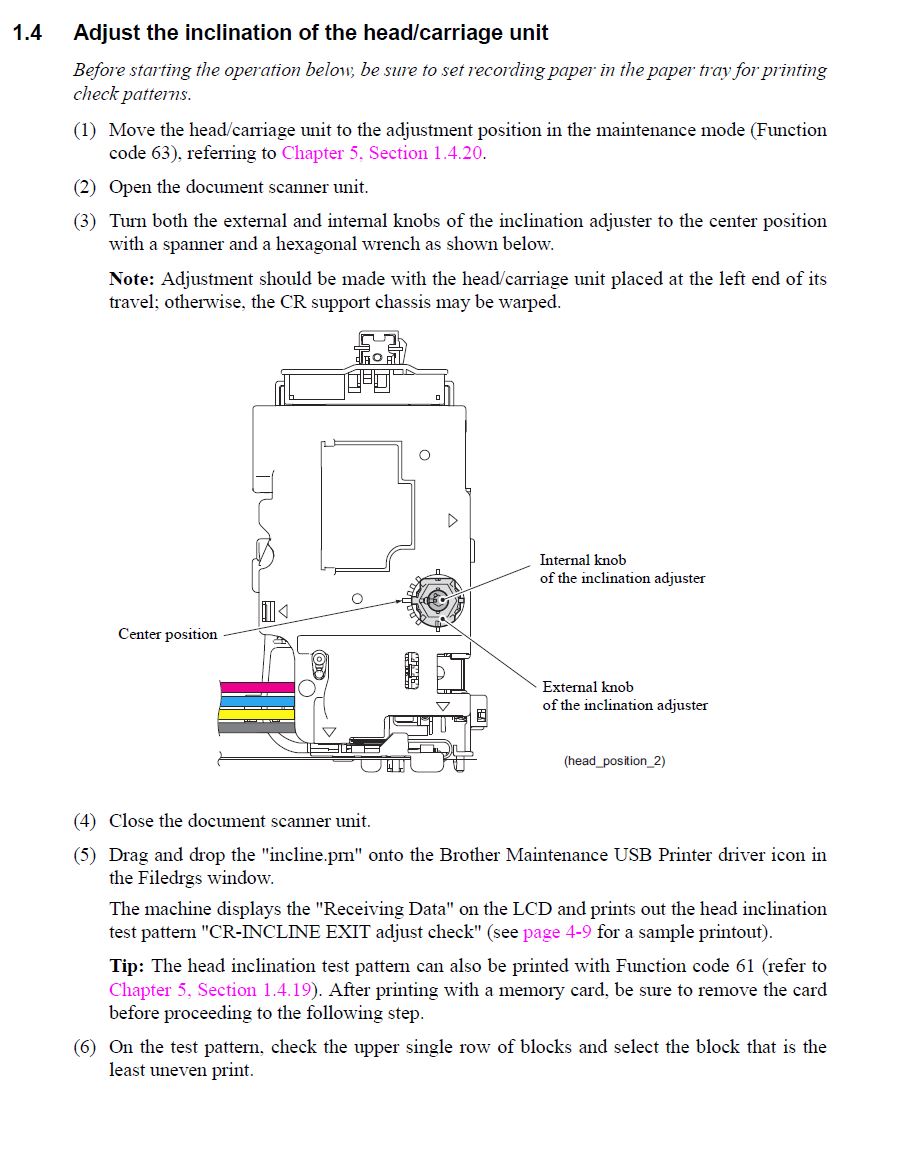

Прикладываю скан страницы мануала, мануал можно скачать по ссылке, далее в "акробате" можно переходить по ссылкам в тексте документа.
Сервис мануал бравер

в мануале HP так же есть описание подобной процедуры, но она предназначена исключительно для выставления высоты ПГ над поверхностью.
ступенька. как мне кажется, проявляется из-за плохой синхронизации (запоздания) между головкой и движением листа. так же, возможно, из-за позднего старта вылета капли чернил из дюз.
это проявляется не только в черновом режиме, но и в обычных режимах, вместо четких контрастных линий они немного расплывчатые.
предположу, что это является следствием нарушения нормального режима давления в чернильной магистрали и головке.
так же вариант повышенная густота чернил.

Всем привет. У меня появилась другая проблема: скрипучий звук иногда в одном иногда в двух местах при печати. И у меня мнение что ето каретка и вал по которому она двигается. Т. к. больше там нечему издавать такой звук. Ничего стороннего не черкает.
И вот думаю может проблема в фетрових прокладках внутри головки. Есть ли смисл их заменить? И где можно взять новие?
