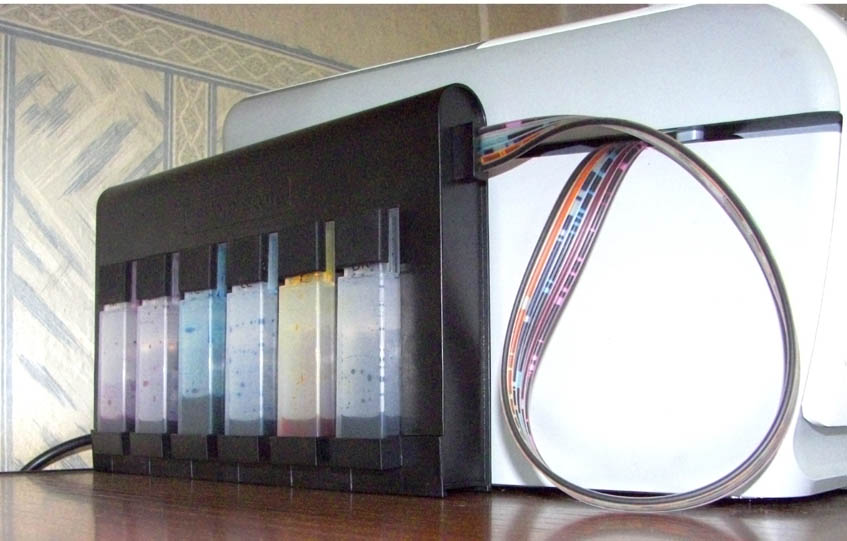

Недавно установил эту СНПЧ на МФУ HP Photosmart C5183 (ставил в первый раз, после установки все дюзы работают, цветопередача не изменилась, по крайней мере на глаз. Какие чернила использую водорастворимые или пигментные не знаю. Марка - oliphant ink, на этикетке написано: 0060177)
В интернете не смог найти описание установки и на диске, который был в комплекте, нет инструкции. Возникли вопросы (по форуму тоже не нашёл):
1) Для этой СНПЧ воздух в трубках подающих чернила нормально? Если нет, то как исправить?
2) Когда принтер закачивает чернила из картриджей, то сначала чернила движутся в картриджи, а потом обратно - это правильно?
3) Если положить горизонтально эту СНПЧ, то чернила перельются куда-то, а в видимых ёмкостях будет воздух - это нормально? Или лучше так не делать?

С данной маркой СНПЧ не встречался но воздух в подающем шлейфе это не нормально для любой системы.

Как исправить - герметизировать или вернуть продавцу.
Честно, не понимаю, что такое видимые, а что "перельются куда-то". Знаю одно. В ВО должен быть воздух, в чернильном - чернила и никак иначе.
В шлейфе воздуха быть не должно и назад чернила по шлейфу уходить не должны.

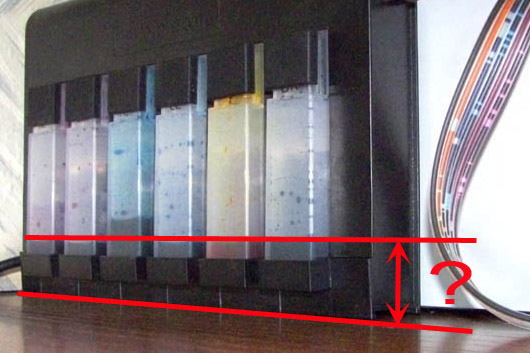

Сколько у вас от уровня чернил в воздушных отсеках до стола?

Какая разница какой уровень? Чернила идут по шлейфу с воздухом. Там подсос воздуха как со стороны доноров, так и со стороны картриджей.

Да, полный беспорядок, не помню, когда видел фотку, где в шлейфе столько воздуха.
По моему, инструкция установки этой СНПЧ не рассчитана на ламеров.
А мысль положить СНПЧ горизонтально это круто, никогда не смел и подумать о таком варианте. Но читал про способ убрать из ВО воздух, их переворачивая.

Видимые ёмкости - воздушные отсеки или чернильные? Я не знаю (инструкции нет).
Может кто разбирал такую СНПЧ?
Если чернила переливаются (залил 50мл) значит там есть ещё ёмкости, осталось узнать какие?
Если снять картриджи и шприцом отсосать воздух - так можно сделать чтобы убрать воздух?
А картриджи всегда должны быть полными без воздуха?
Рабочее положение этой СНПЧ вертикальное или горизонтальное?

Я лично не в состоянии объяснить вам всю азбуку СНПЧ. И этого даже не надо, читайте FAQ.
А то теперь последний ваш вопрос просто валит с ног.

aaaa сказал:

Читал я FAQ - про эту СНПЧ ни слова. И поиском пользовался - тот же результат. Если у тебя есть полное описание этой СНПЧ - скинь ссылку, буду рад.
А что внутри этой чёрной коробки? Как она устроена? (корпус неразборный)
Чисто логически - понятно что есть ещё ёмкости внутри, опять логически - раз отверстие одно, значит эта ёмкость чернильная, т.к. заливать чернила больше некуда. Опять же - это отверстие герметически закрывается резиновой пробкой - а все СНПЧ про которые я читал имеют воздушное отверстие. В этой коробке его нет.
Ну и каков тогда принцип действия этой СНПЧ?

Почему не спросить там, где было куплено это чудо?

Nikolai67 сказал:

Да, чудо... Первый блин комом. Сначала купил, установил, а потом начал думать ....
Пойду поищу фирмы где занимаются установкой СНПЧ и поспрашиваю у мастеров.
Сегодня избавился от воздуха в трубках, снял резиновые пробки. Когда снимал пробки, чернила из скрытых ёмкостей обратно в видимые перетекли. Значит было разреженное давление.
Резиновые пробки снял, может так обратно чернила перетекать перестанут.
Принтер печатает хорошо, даже цветокоррекцию делать не пришлось (буду искать описание принципа работы моей МФУ-шки).
Повезло. Посмотрим как дальше будет. Жаль, печатать сейчас почти нечего (на работе стоит).

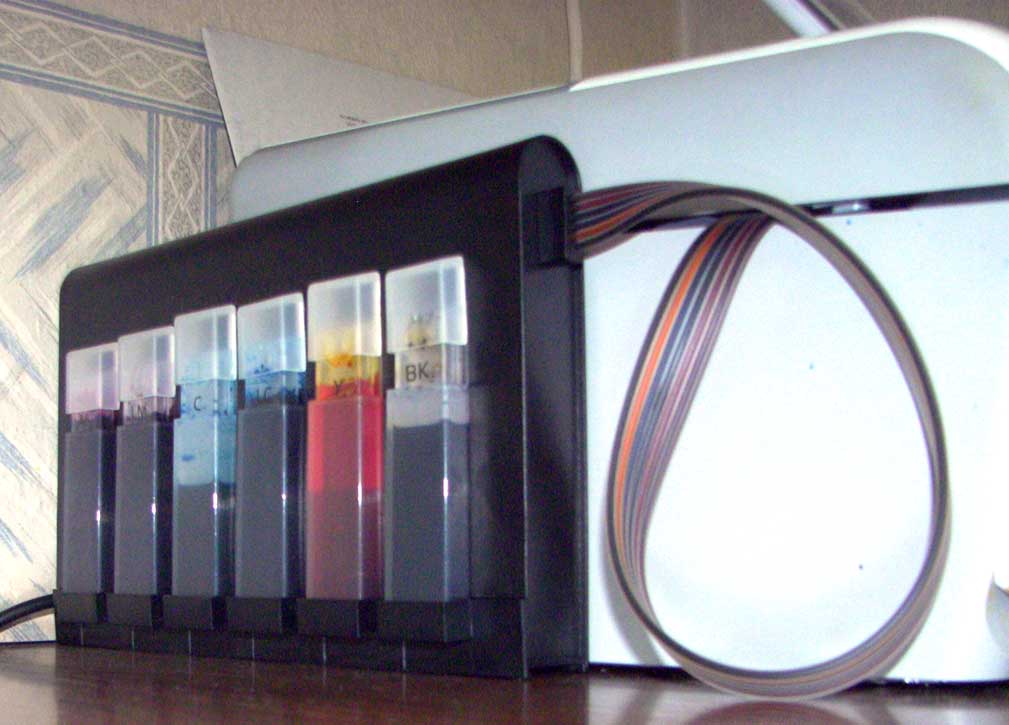

Стало так.

Desire2Live сказал:

Я понял две мысли:
1. Автор отсеки с чернилами и отсеки с воздухом называет именами собственного производства;
2. Когда балансировка стала никакая, принтер начал печатать нормально.

Там внутри "Система непрерывной подачи чернил классической конструкции".

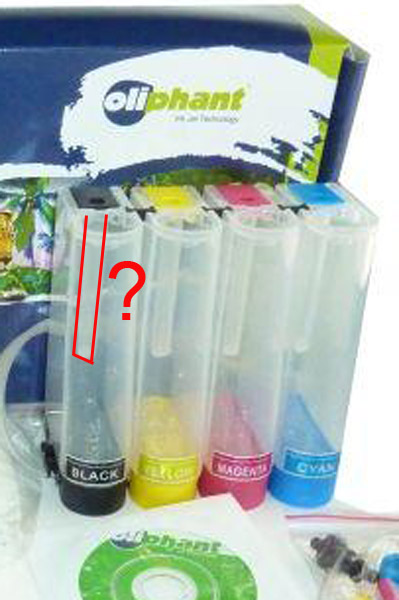

А что там такое тонкое и до половины высоты донара, понятия не имею...

Внутри - ВО. Эти доноры ещё называют "кастрированные", из за кастрированного ВО.

Nikolai67, я подозревал, что там ВО. Но чтобы они были такие фуфловые, то не ожидал...

Desire2Live, в Вашем случае "видимый отсек" - ВО, "не видимый" - ЧО.
ВО должен быть всегда пустой - только так будут нормально работать доноры.

Nikolai67 сказал:

Когда я заправлял чернила в видимый отсек - они во "внутрь" сами не перетекали. Надо положить горизонтально или потрясти коробочку, тогда перетекут.
Это значит рабочее положение - горизонтальное?
На это не похоже.
Напишу Oliphant'у пусть разъяснят, что с этим "чудом" делать.

aaaa сказал:

Если классической, то почему бы именно в таком виде и не продавать?
И как во вторые внутренние отсеки должен попадать воздух (или чернила, если аккуратно заливать в отверстия, сами не перетекают, надо трясти или ложить горизонтально)?
Внимательно осмотрел эту коробочку со всех сторон - не нашёл никаких отверстий. И запаена впридачу, не разбирается, только если разломать.

Desire2Live сказал:

Видимые отсеки, не видимые, вот теперь еще какие то другие появились...
И как народ не может разобраться с двумя отсеками?

Desire2Live сказал:

Я за вас прочитал у производителя, что СНПЧ выпускаются в классическом виде и в патентованной коробке. Вот вы теперь и разбираетесь с их патентом

Поговорил с мастерами, которые устанавливают СНПЧ в нашем городе - сказали, что уже ставили такую же. По их опыту - с воздухом в трубках ничего сделать не смогли. После очередной закачки чернил в печатующую головку - воздух появляется снова. (я два раза выкачивал воздух из трубок - помогает только до первой прочистки головки принтером или закачки принтером чернил) В общем не парюсь - печатает отлично. Пробки установил обратно (при очередной закачке чернил получил "фонтан" из ёмкостей ). Так же мастера сказали - что обратный ход чернил это нормально для этой СНПЧ.
Буду дальше эксплуатировать. Писал в техподдержку фирме-изготовителю ответа до сих пор нет.
Благодарю Всех принявших участие в обсуждении этой "задачки".
Буду ждать - может ещё у кого появится это "чудо".

на форуме производителя даже есть по этому поводу:
пользователь - При прочистке головки принтер закачивает чернила, а потом выталкивает их из СПНЧ и чернила выливаются через воздушные фильтры. Как устранить данную проблему?
админ - Добрый день,убедитесь, что СНПЧ с принтером стоят на одном уровне. Как-то давно встречалась подобная проблема, только решили ее заменой СНПЧ.

Такая же СНПЧ появилась в руках, уговаривают ставить, но как?? Сколько всяких видал, но такое))) Отписал в поддержку, жду, но скорее всего сам разломаю ее, и все таки выясню, как она работает. Кстати инструкция на диске имеется)) дык для классических СНПЧ, про такую ни слова!

На каком то сайте прочитал, что резиновые заглушки для транспортировки, т.е. они должны быть сняты при работе. Так как же воздух разрядиться там, если чернила самотеком пойдут в ПГ из-за здорового воздушного отверстия, которое еще и является заправочным?
