Сосуд Мариотта в Excel Расчет влияния температуры и давления

|    Сообщение #1 Отправлено 03 апреля 2011 - 18:06   aaaa

Cделал в Excel расчет, на сколько в доноре- сосуде Мариотта расширяется воздух. ( это происходит при увеличении температуры и понижении атмосферного давления). Примерно такое количество чернил окажутся в воздушном отсеке донора. Если этот отсек узкий и уходит верх, кляксы и "фонтаны" вам обеспечены.

Прикрепленные файлы

  • Прикрепленный файл  Book1.zip (3,22К)
    Количество загрузок:: 444
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #2 Отправлено 03 апреля 2011 - 19:05   ЮХа

Дык уже все Мариотты нормальные продают. Зачем "экселить"? :)
Написанное выше - личное мнение писателя.

|    Сообщение #3 Отправлено 03 апреля 2011 - 19:59   aaaa

Почему "нормальные", если в них ВО занимает то место, где могли бы быть чернила? :unsure:
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #4 Отправлено 03 апреля 2011 - 20:39   ЮХа

Я не знаю, о каких Мариоттах Вы ведёте речь.
У меня нормальные.
Написанное выше - личное мнение писателя.

|    Сообщение #5 Отправлено 04 апреля 2011 - 06:51   aaaa

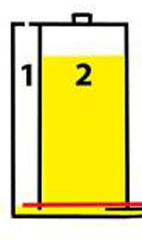

Я имею в виду донор такой конструкции. Объем 1 занимает место, где могли бы быть чернила 2.

Прикрепленные изображения

  • Прикрепленное изображение: Untitled_1.jpg
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #6 Отправлено 04 апреля 2011 - 10:17   End

И что ? Экономия пространства ? ))

|    Сообщение #7 Отправлено 04 апреля 2011 - 10:58   aaaa

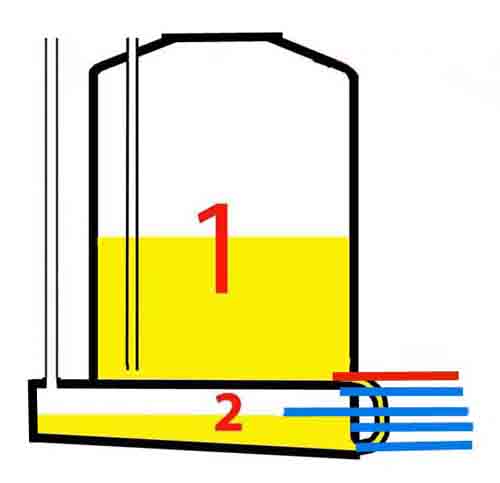

Просто надо сравнить, где будет уровень балансировки, если, напр. в ВО поступит 10 мл чернил.

Прикрепленные изображения

  • Прикрепленное изображение: ap.jpg

Прикрепленные изображения

  • Прикрепленное изображение: monthly_04_2011/post-5120-1301907496.jpg
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #8 Отправлено 04 апреля 2011 - 18:36   ЮХа

Ни фига не понимаю... :(
Написанное выше - личное мнение писателя.

|    Сообщение #9 Отправлено 04 апреля 2011 - 19:51   aaaa

Постараюсь объяснить на пальцах. Продолжение следует...
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #10 Отправлено 05 апреля 2011 - 19:35   aaaa

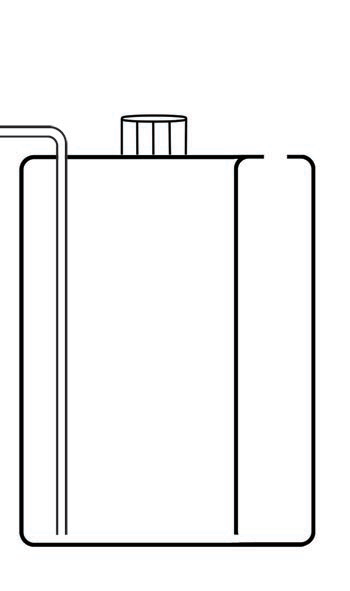

Сделал несколько примитивных рисунков. Всем понятно, что оба донора работают одинаково?

Прикрепленные изображения

  • Прикрепленное изображение: 1mazas.gif
  • Прикрепленное изображение: 2mazas.gif
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #11 Отправлено 05 апреля 2011 - 19:41   koka

К чему клоните...
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #12 Отправлено 05 апреля 2011 - 20:00   aaaa

Просто показываю, что ВО может быть как внутри донора Мариотта, так и отдельно.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #13 Отправлено 05 апреля 2011 - 20:11   koka

Так оно известно...может и вне...но сообщение должно быть.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #14 Отправлено 05 апреля 2011 - 20:41   aaaa

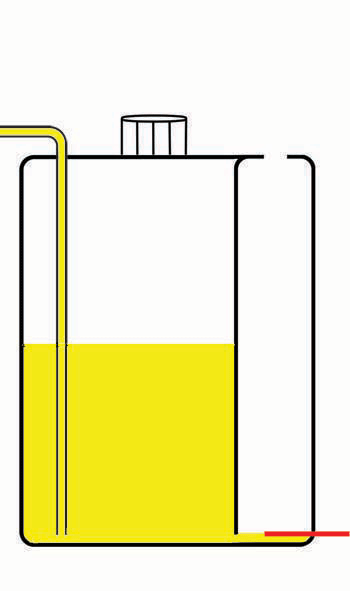

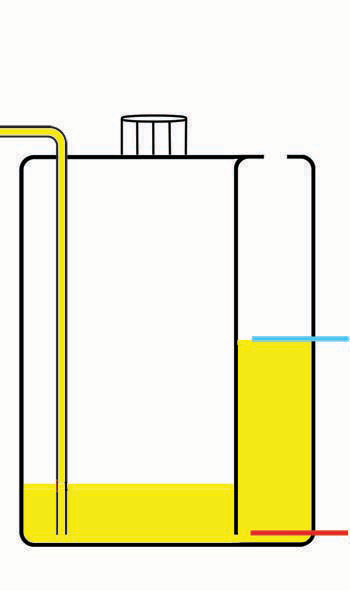

А так выглядит первый донор при правильной работе и при "фонтане":

Прикрепленные изображения

  • Прикрепленное изображение: 1mazas1uzpild.gif
  • Прикрепленное изображение: 1mazas2uzpild.gif
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #15 Отправлено 05 апреля 2011 - 21:03   ЮХа

Чё за "фонтан"? Как его (фонтан) использовать?
Где купить фонтан?
Написанное выше - личное мнение писателя.

|    Сообщение #16 Отправлено 06 апреля 2011 - 05:41   End

Очередное колесо. Фонтан был на ёмкостях с тонкой трубкой вместо ВО, а на таких донорах чтобы добиться реального фонтана, надо в Африке ёмкости из холодильника на время печати доставать. Самое простое решение, перед печатью ёмкости наклонить для перелива из ВО лишних чернил в другой отсек. Для меня так и этого не требуется так как всякими балансировками не занимаюсь, оно и так отлично работает стоя на одной поверхности с принтером.

|    Сообщение #17 Отправлено 06 апреля 2011 - 07:34   aaaa

Если в ВО объемом 10 мл поступит 5 мл чернил, то и будет ситуация как на рисунке.

Просмотр сообщенияEnd (6th April 2011 - 06:41 AM) писал:

Самое простое решение, перед печатью ёмкости наклонить для перелива из ВО лишних чернил в другой отсек.


Такой ерунды еще не слышал. Давление не позволит такого. И наша цель не переворачивание доноров, а нормальное поступление чернил без постоянного вмешательства человека.

Для моего принтера уровень балансировки имеет большое значение.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #18 Отправлено 06 апреля 2011 - 08:05   Ritchie

aaaa Подмечу что правильной дорогой идете, только проблема не в фонтане, а в изменении уровня чернил и как следствие перелив в ПГ. А от это полошение, ..., прочистки и т.д. Воздушный отсек должен быть как можно большей площадью по горизонтали, чтоб минимизировать изменение уровня чернил по высоте в ВО. Конечно кто печатает каждый день, да еще в помещении с постоянно поддерживаемой температурой, эта проблема не косается. Т.к. она у них не успевает создаться.
Epson R2400+inks "Image Specialist", X-Rite i1PRO, Epson V750 PRO. (Epson 890 Photo) Nikon D300+nikkor 24-70 f2.8G

|    Сообщение #19 Отправлено 06 апреля 2011 - 08:14   aaaa

Благодарю за поддержку, Ritchie.
Вы все правильно сказали. Добавлю, что при постоянной температуре все равно меняется атмосферное давление.

Продолжение (рисунками) следует...
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #20 Отправлено 06 апреля 2011 - 18:16   aaaa

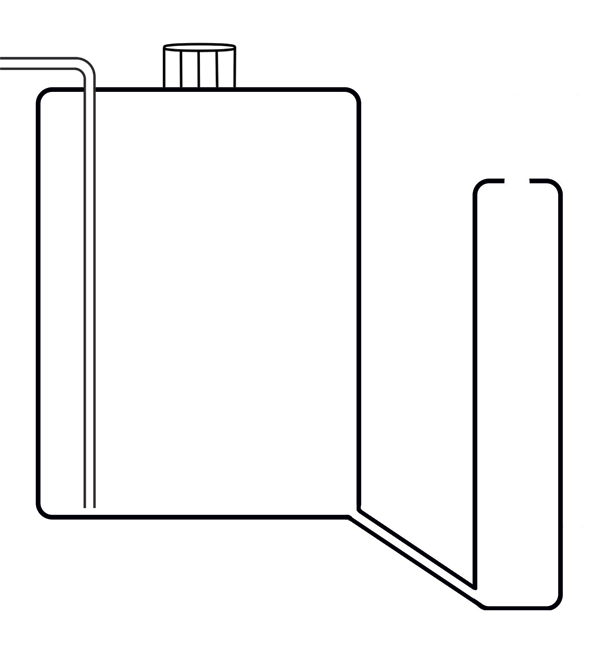

Так как ВО теперь у нас внешний, никто не запрещает опустить его ниже.

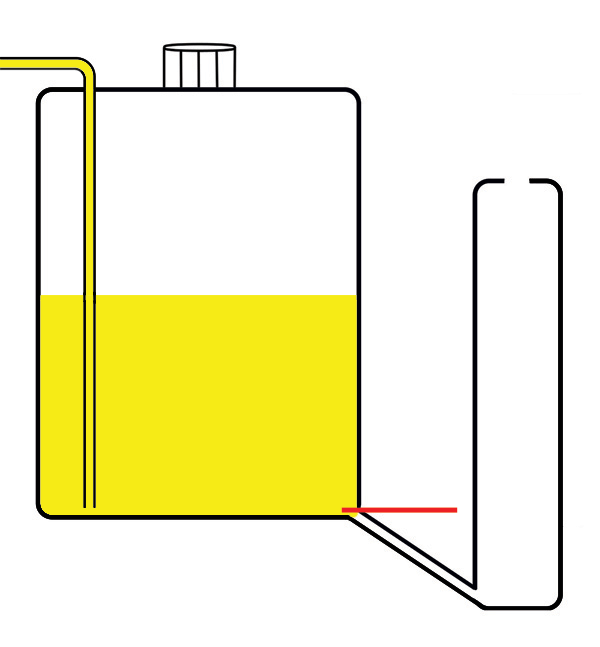

В "нормальном" состоянии он будет работать, как на втором рисунке.

Прикрепленные изображения

  • Прикрепленное изображение: 3_mazas.gif
  • Прикрепленное изображение: 3_mazas1uzpild.gif
