Сразу оговорюсь, что самый надежный и идеальный вариант - это фабричные капсулы. А если идеал нельзя потрогать? Тогда нужно приблизить идеал. Для этого нужно сделать несколько шагов.
В итоге получится примерно то, что на картинке.


ШАГ 1:

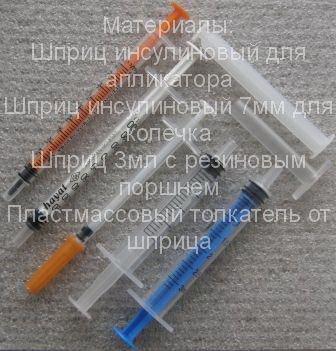

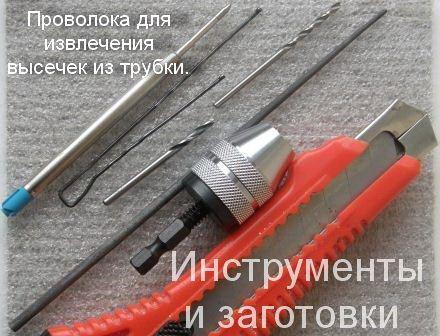

Манжета - одно из проблемных мест. Месяца размышлений хватило, чтобы РЕШИТЬ проблему, но для начала - необходимые инструменты и материалы:


- Для капсулы выбран шприц 3мл с резиновым поршнем.
- Для манжеты выбран резиновый поршень от толкателя.

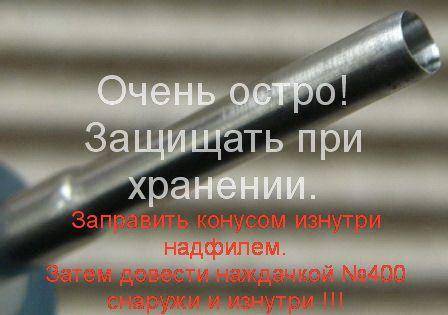

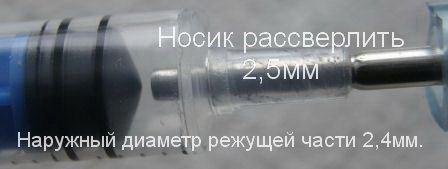

- Для отверстия в манжете нужно изготовить инструмент. Ничего страшного - поход в канцтовары и все в порядке.

ШАГ 2:

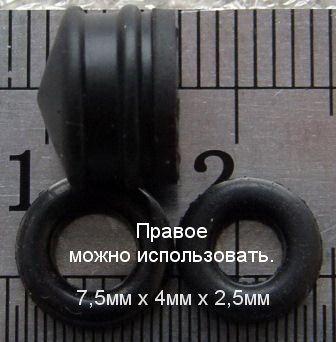

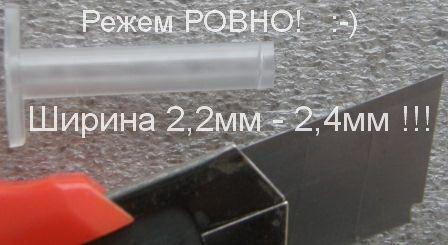

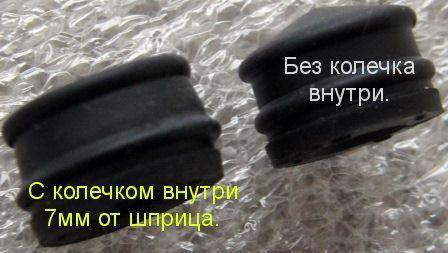

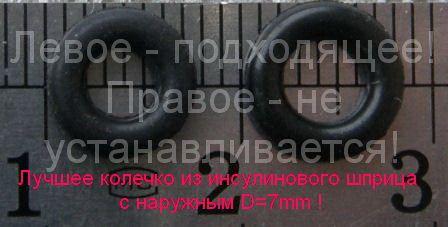

Делаем манжету. Тут ничего хитрого - из рисунка понятно. Непонятно (пока) как эту манжету зафиксировать, чтобы на не ездила внутри капсулы - еще одна проблема! Эта проблема к счастью решена простым и изящным способом - установка внутрь манжеты, т.е. резинки от поршня стопорного колечка. Вначале было резиновое. Работает хорошо - но не понравилось. Негде купить. Колечко простое - от керамического вентиля. Но подходящее трудно подобрать. Да и устанавливать колечко внутрь резинки от поршня - счастье еще то. В результате - колечко делаю из инсулинового шприца наружным диаметром 7мм.

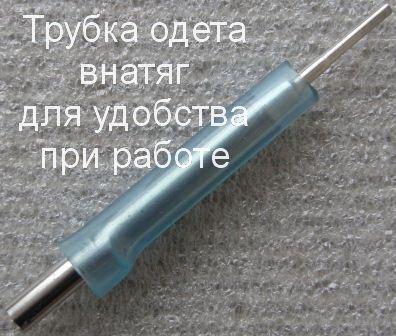

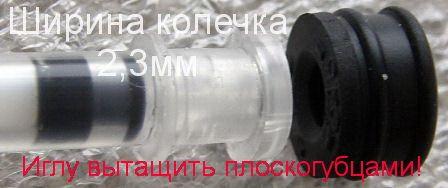

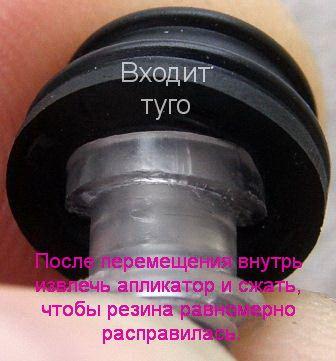

Если резиновое кольцо запихнуть и расправить можно (ух как не просто) пинцетом, то для жесткого колечка нужен апликатор. Апликатор не проблема. Берем тонкий инсулиновый шприц с интегрированной иглой. Иглу выдираем, конечно. Плоскогубцы в самый раз. Колечко одеваем на апликатор и ага.... Короче запихиваем колечко внутрь резинового поршня, вынимаем апликатор и надавливая на полученную манжету, расправляем резину. Все - манжета готова.

ШАГ 3:

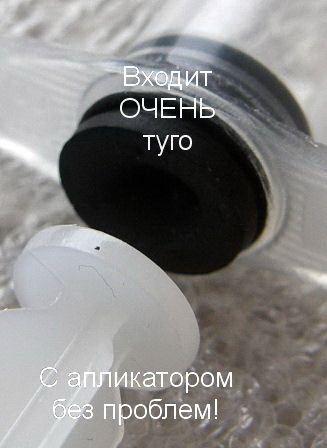

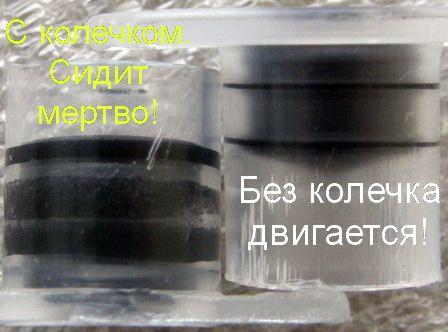

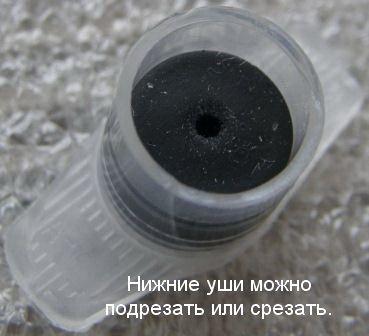

Впихиваем (по другому язык не поворачивается) полученную манжету в капсулу, т.е. в шприц. Используем пластмассовый поршень от другого шприца в качестве другого апликатора. Усилие (очень большое,кстати) очень тщательно контролируем - вставленную манжету слишком глубоко обратно не вернуть. Все - манжета стоит как вмурованная!!!

А я пять лет шёл к тому, чтобы понять, что заниматься самопальщиной могут только самопальщики. :)
Все остальные покупают готовое. И работают. Конечно, можно долго и упорно искать свою струю. В деле струйной печати. :)

Уважаемый Юха! Я Вас на самом деле уважаю. Купить негде - Минск далеко. Так называемый представитель Ресеттерса (не буду говорить кто) капсулы везти не хочет. Ну и не надо - сами с усами...:-)

Смотрю-дежавю...но подход хороший...ежели нету-надо сделать.

О манжете хочу сказать следующее: проверка давлением порядка 1Атм с установленным в отверстие гладкого концевика сверла 2,5мм в воде прошла успешно. Воздух не выделялся!
Концевик сверла 3,5мм - не проблема - входит и выходит. Фиксация отличная - сплошная радость.

ШАГ 4:

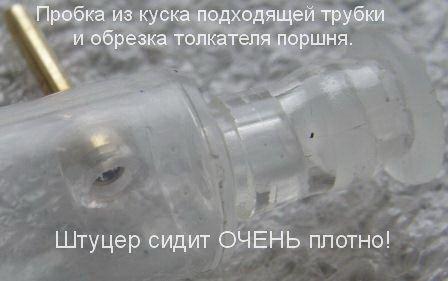

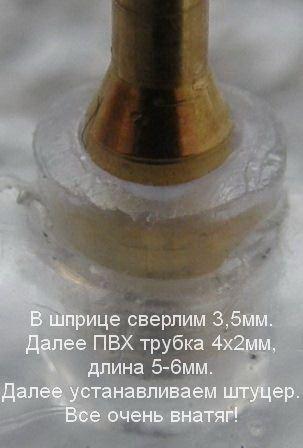

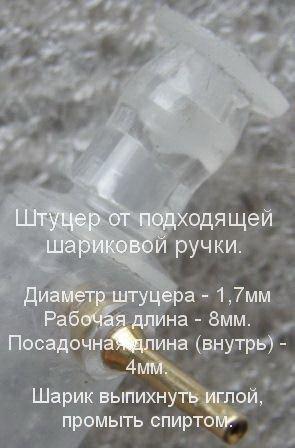

Доделываем капсулу. Крепим штуцер для шлейфа. Для этого аккуратно сверлим отверстие 3,5мм. Вставляем с большим натягом кусочек ПВХ трубки 4х2мм длиной 5-6мм. Аккуратно вводим подготовленный пишущий узел от шариковой ручки. Аккуратно в смысле плоскогубцами - по другому - никак!

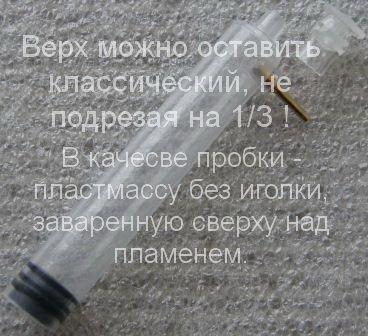

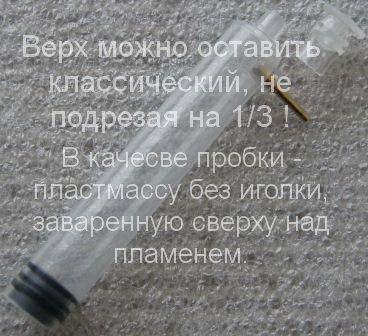

Все капсула готова. Быстро, просто, надежно.

Только вот сдаётся мне 3-х кубовый...не моного-ли...потому как могут все в ряд (в каретке на штуцерах) и не стать...2-х становятся ...а вот 3-х-сомнения.

Можно подрезать на нужную длину. Все по-месту. Я со своим отремонтированным EPSON R220 Развлекаюсь. Расстояние между иглами 14мм. У R295 стоолько же. Шприцы можно любые - главное принцип соблюдать.

Я чего-то думал и диаметр больше...не длина. :) Но ежели диаметр попадает...то хорошо. Дерзайте.
Потому как были у мя 3-х...так по-толще, чем двух, при той же длине.

Честно говоря сделал макет двухполостной капсулы - без проблем.
Наружный диаметр шприца 10мм.

Есть увереность в

Igoroshek (25th February 2011 - 10:03 PM) писал:

Не лучшее решение.
Где гарантия, что окисла не будет?

И ещё вопрос. Зачем это всё? Закажите готовые капсулы. Не поверю, что в Минске почта не работает, поезда, международные автобусы не ходят.

1. Пишущий узел можно исключить. Сделать ПВХ трубку длинее - 2-3см, а в нее (2мм внутренний диаметр) через переходник вставить капилляр, подающий чернила.
2. Гарантию по окислу может дать только материал (латунь), из которого изготовлен пишущий узел.
Ремарка: ПВХ трубка очень жесткая, хотя и мягче полиэтилена от стержня шариковой ручки.
3. Насчет зачем это: - Почта из Украины в Беларусь 22$ (примерно). Мелочь, но неприятная. Далее: те, кто закупаются у Ресеттерса и продают принтеры с установленной СНПЧ под свою гарантию (в Минске), продавать комплектующие к СНПЧ в виде капсул не имеют никакого интереса. Прямых представителей Ресеттерса в Минске, я так понял, нет. Ну и последнее - что такое СНПЧ (в смысле потрогать руками), я узнал два месяца назад, когда получил от товарища EPSON R220 в подарок в неработающем состоянии. Теперь работает.
4. Есть такое понятие ХОББИ. Затягивает, однако... Ж-)

5. Самое главное - тыкните меня, пожайлуста, фейсом в ссылку, где можно купить ПЕРЕЗАПРАВЛЯЕМУЮ капсулу.

Мне правда непонятен термин- ПЕРЕЗАПРАВЛЯЕМАЯ капсула...

Увеличим размер капсулы, дабы не вытекали чернила добавим поролон - получим старые добрые картриджи JetTec, только неудобной формы.....ИМХО

ПЕРЕЗАПРАВЛЯЕМАЯ наверно непонятно. ПОДЗАПРАВЛЯЕМАЯ, т.е. имеющая возможность удалить излишек воздуха внутри полости (капсулы) с чернилами не снимая эту самую капсулу с иголки печатающей головки. Так будет точнее.
Небольшое уточнение: в Минске продавцы принтеров не представляют, что кроме картриджей еще бывает что-то (это я про СНПЧ). Не буду категоричен, но общение показало...

Р.S Эволюция капсул http://www.reseters.ru/index.php?showtopi...amp;#entry81194 - существо вопроса. В этой ветке мое решение.

Так вот она - изготовленна промышленно.....
Чернильный патрон 2,5 мм, цена на сайте liteprint - 16,00 грн.(60 руб.)

Igoroshek (26th February 2011 - 10:11 AM) писал:

С этой проблемой не сталкивался, а вот при промывке ПГ, капсулы с подобной конструкцией (у меня такие) значительно облегчают процесс. По поводу бокового штуцера: ИМХО, лучше от металла отказаться. Неоднократно в качестве "сырья" для таковых предлагались ушные палочки.

ZRS (26th February 2011 - 10:23 AM) писал:

major.39 (26th February 2011 - 12:34 PM) писал:

Это хорошо, спасибо. Но далековато и по времени.... Капсулы моей конструкции изготавливаются в течение дня вместе с закупкой всего необходимого....
Есть у меня конструкция ввода чернил без металла и без сверловки корпуса капсулы. Если интересно - расскажу чуть позже.

Прошу растолковать знающими: насколько критична высота столба чернил в капсуле при соотношении обьема чернила/воздух = 1/1 ?

Насчет высоты столба чернил: допускается заполнение капсулы чернилами на 30-70% ее объема. Будет меньше чернил-может обнажиться штуцер и ПГ хватанет воздуха. Больше-ухудшатся демпфирующие свойства капсулы, т.к. воздуха в ней останется мало. ИМХО, разброс уровней чернил в капсулах должен быть минимальным, т.к. столб чернил в капсуле дает прибавку давления в ПГ.

Electric (26th February 2011 - 12:59 PM) писал:

Уточню: соотношение воздух/чернила =1/1. Изменяется высота капсулы. К чему нужно стремиться: уменьшать или увеличивать высоту капсулы? Не берем в расчет то, что ПГ хватанет воздуха.

Я так понял, что чем меньше высота уровня чернил в капсуле (при сохранении достаточного объема чернил и воздуха), тем лучше. Стремиться нужно к низкой и объемной капсуле. Это правильно?
