Угу.

Спасибо! Займусь модернизацией. Пока спрашивать нечего. Учту .что металл - это плохо.

Electric (26th February 2011 - 12:59 PM) писал:

Такое может быть только если к капсуле не подсоединить шлейф. Без доноров и без шлейфа нужно печатать, так?

koka (26th February 2011 - 10:06 AM) писал:

Может это и есть капсула с не присоединённым шлейфом?

Чернила из капсулы с неприсоединённым донорами вытекут через дюзы принтера.

Конечно вытекут. Может они затыкают дырку?

Какую дырку? Чем затыкают?

Дырка, куда фитинг вставляется, а затыкают, ну наверное, затычкой какой ни будь. Лучше послушать тех, кто ими пользуется.

Nikolai67 (27th February 2011 - 08:02 PM) писал:

Ну Вы даете..... почитайте Эволюция капсул http://www.resetters...amp;#entry81194 - существо вопроса. Все станет понятно.
Удачно решил впуск чернил в капсулу. Завтра выложу фото. Все - капсула решена!

P.S. В капсуле три дырки: снизу - для одевания на иголку ПГ, сверху горизонтально - для ввода чернил через штуцер, сверху вертикально заткнуто пробкой. Последняя дырка с затычкой используется для удаления излишков воздуха при работе капсулы. У одних надобность возникает раз в пол-года плюс-минус. У других не возникает вообще. Все зависит от герметичности всего тракта подачи чернил к ПГ. Влияние температуры окружающего воздуха и содержание воздуха в чернилах, для простоты изложения, не принимаем во внимание.

Это хорошо...наконец-то решено.

koka (27th February 2011 - 09:32 PM) писал:

Для приближения к идеалу - минимальный уровень чернил, при их достаточном количестве (воздуха для демпфирования достаточно), изготовил крамольный вариант капсулы - ДВУХПОЛОСТНУЮ капсулу. Достоинства и недостатки здесь обсуждать не буду - лично мне понравилось. А вот сравнить различные варианты капсулы и сделать СВОЙ выбор - это по-нашему.

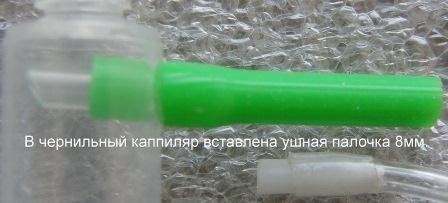

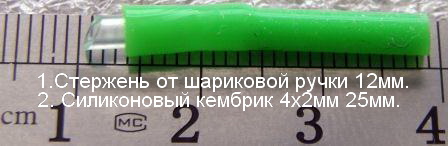

Выкладываю фото аналога штуцера - без металла!
Силиконовый кембрик приобретен на рынке, где торгуют рыболовными делами - поводки, удочки и прочее...
Истинный размер по сечению 3,5мм х 1,8мм плюс-минус.
Испытание капсулы воздухом в воде подтвердило ожидаемый результат.

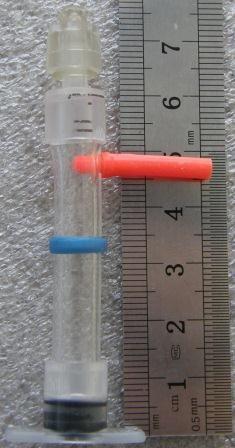

Для изготовления финального варианта капсулы использованы: трубка полиуретановая 8х6мм длиной 50мм, шприц инсулиновый с наружным диаметром 7мм, шприц 2мл или 3мл внешним диаметром 10мм с резиновым поршнем, кембрик силиконовый 3,5х1,8мм длиной 20мм, кембрик силиконовый 2х1мм длиной 10мм, ушная палочка диаметром 2,6мм длиной 10мм, кусочек изоленты для маркировки, высечка 2,4мм для отверстия в полиуретановой трубке под штуцер. Такую капсулу удобно заправлять чернилами уже на игле ПГ, впрочем как и любую ДОЗАПРАВЛЯМУЮ! Капсула с показанной высотой предназначена для промывки ПГ. Габаритную высоту капсулы можно уменьшить. На работоспособности это не отразится.
Порядок сборки:
1. От шприца 2мл обрезаем низ длиной 13мм, верх с носиком длиной 10мм по широкой части.
2. Изготавливаем манжету и устанавливаем ее в нижнюю обрезанную часть шприца 2мл.
3. Внутрь полиуретановой трубки сверху и снизу устанавливаются колечки длиной 10мм, вырезанные из трубки инсулинового шприца внешним диаметром 7мм.
4. Впихиваем любой конец полиуретановой трубки с установленным внутрь колечком в обрезанную часть шприца с носиком. Идет очень внатяг! Получается верхняя часть капсулы.
5. Высечкой 2,4мм делаем отверстие чуть ниже установленной обрезанной части шприца с носиком. Для удобства высекания отверстия, внутрь полиуретановой трубки 8х6мм можно временно установить трубку 6х4мм (полиуретановая трубка 6х4мм двигается относительно свободно внутри полиуретановой трубки 8х6мм).
6. Впихиваем нижний конец полиуретановой трубки 8х6мм с установленным внутрь колечком в нижнюю обрезанную часть 2мл шприца с установленной манжетой. Капсула без штуцера готова.
7. Для изготовления штуцера берем ушную палочку 10мм и натягиваем на нее силиконовый кембрик 2х1мм таким образом, чтобы со стороны установки в капсулу осталась не натянутая на ушную палочку часть кембрика длиной 2-3мм.
8. Вставляем в высеченное отверстие ушную палочку с силиконовым кембриком. Контролируем установку штуцера примерно посередине капсулы.
9. На штуцер натягиваем силиконовый кембрик 3,5х1,8мм до упора с капсулой.
10. Кусочком изоленты маркируем уровень и цвет чернил при заправке капсулы.
11. На носик одеваем впритирку пробочку, изготовленную из части от шприца с извлеченной иголкой. Укорачиваем на несколько мм эту часть и подплавляем на пламени. Когда пластик загорится, тушим пламя и опускаем вниз потушенную часть. Образуется капелька, которая надежно закупоривает воздушный канал, оставшийся от иглы. Для удобства снятия-установки пробки, можно впритирку на пробку одеть подходящий кусочек кембрика. Все - капсула готова.

Igoroshek (28th February 2011 - 11:47 AM) писал:

Со временем эта трубка становится не прозрачной (белой матовой).

Подобные капсулы стоят на моих принтерах не первый год. Описание в теме "Как сделать капсулы для СНПЧ" #675.
С тех пор незначительно изменил конструкцию. 1. Впускной штуцер сместил ниже (ближе к манжете). 2. Загерметизировал сопряжение "штуцер-капсула" (вечером выложу фото)

Nikolai67 (28th February 2011 - 09:38 PM) писал:

Полиуретан лучше ПВХ - служит значительно дольше. Отказ от полипропилена сделан в пользу полиуретана из-за удобства работы с этим материалом. От производителя полиуретановая трубка не дорогая. Поскольку ПВХ шлейф, подающий чернила нужно менять относительно часто (раз в 2 года минимум - ПВХ не любит длительный контакт с водой!), то и дешевую капсулу (в этом плюс самоделок), можно менять вместе со шлейфом. Утверждение категоричное!

Ded-r (1st March 2011 - 06:28 AM) писал:

На конструкцию, представленную в этой ветке, вдохновило Ваше описание. Спасибо!

Верхняя часть капсулы вызывает чувство неудовлетворенности. В минусах - 1. нужно плотно с притиркой закрывать верх, при этом придерживать капсулу - неудобно. Открывать - аналогично. Соединение хоть и герметичное, но его нужно обслуживать - на всякий случай (вариант смазывать трущиеся поверхности - никуда не годится. 2. - смотрится не красиво.

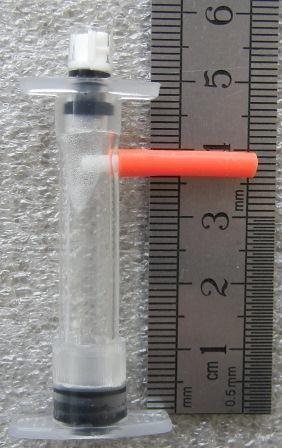

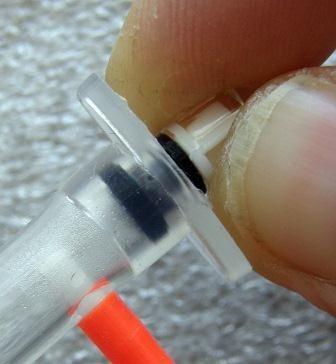

На сегодняшний день изменил конструктив пробки: верх капсулы изготовлен из обрезанного низа инсулинового шприца внешним диаметром 7мм, который внатяг устанавливается внутрь капсулы. Выступы не обрезаются - используются в качестве упоров для пальцев при снятии пробки. В качестве пробки используется штатный резиновый поршень с обрезанным толкателем. На пластмассовую часть натянут кусочек кембрика. При установке и снятии пробки - капсулу можно не поддерживать. Это плюс!
Изменена габаритная высота капсулы. Теперь высота капсулы вместе с пробкой составляет 55мм - впрочем это не критично.
Фото чуть позже.

На рисунке все понятно.
Измерил наружные диаметры разных инсулиновых шприцев.
ВНИМАНИЕ! Диаметры у разных производителей разные. Нужен только 7мм! Актуально для колечек в манжете. В моем случае - это инсулиновый шприц на 1мл со съемной иглой.
Диаметр 6,5мм НЕ ПОДХОДИТ!

P.S. Все вопросы конструктива обычной капсулы решены. ТЕМА ЗАКРЫТА!

Igoroshek (4th March 2011 - 12:09 PM) писал:

Будет правильно показать всю капсулу.

Рано тему закрывать, есть вопрос. Хочется знать, при каких условиях (пережат шлейф, закрыты пробки на донорах и т.д.) будет открываться и закрываться верх капсулы? Алгоритм работы с этими капсулами озвучьте, например -заправка ..., дозаправка ...., промывка...

Более склоняюсь к старой доброй капсуле от Resseters, ибо тот клапан при нормальной работе принтра абсолютно не нужен(ИМХО)....
К чему эти все манипуляции? Ради того чтобы раз в год уровнять уровень чернил в капсуле? Не стоит овчинка вычинки......(даже если самоделка дешевле по себестоимости, не стоит забывать что это самоделка - т.е. где то может пропускать воздух, пусть не сразу это заметно, но могут возникнуть проблемы с "проливом" чернил, вплоть до заливки ПГ чернилами....)
З.Ы. Сам не раз экспериментировал с капулами самодельного производства, но на принтре который все время должен быть все время в рабочем состоянии - увольте.....
Для опытов покупались принтера в полуубитoм состоянии(2-4$), т.е которых не жалко даже при выходе оного из строя....
