Механика принтеров IP 3xxx, 4xxx, 5xxx и МФУ MP5xx, 6xx, MG5xxx (принтерная часть) в принципе одинакова, поэтому для них
полностью применим способ прокладки/установки описанный выше на примере 5200.
Подобным образом были оборудованы СНПЧ и успешно работают: IP3300, 3600, 4000, 4200, 4300, 4600, 5200, 5300,
MP520, 540, 550, 560, 620, 630, 640, MG5140, 5240.
Не спорю, установка описана довольно кратко и, если не понятны какие-либо тонкости, спрашивайте - отвечу. Могу прилепить более подробные фотки.
прокладка шлейфа Canon Pixma 5200 Ставил кто нибудь?
| Сообщение #22 Отправлено 30 марта 2011 - 06:41
Ставил на 4500 и на 5200 - всё по одному сценарию. Маленький совет - к металлической станине шлейф лучше крепить проволочками, извлечёнными из обрезков витой пары - она мягкая, тоненькая и пластичная.
| Сообщение #23 Отправлено 14 июня 2011 - 16:28
Подскажите кто знает как разблокировать каретку ip5200
| Сообщение #24 Отправлено 30 июля 2011 - 14:06

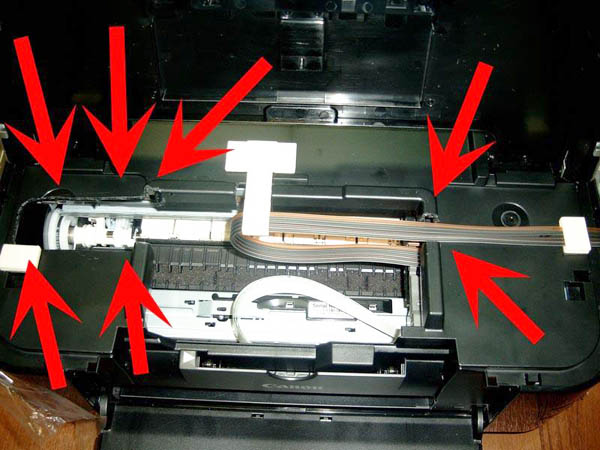

А вот рисунок, который имеет непосредственное отношение к СНПЧ.
Вопрос: что это такое?
Вопрос: что это такое?
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #25 Отправлено 31 июля 2011 - 15:22
Вижу, что народ не понял.

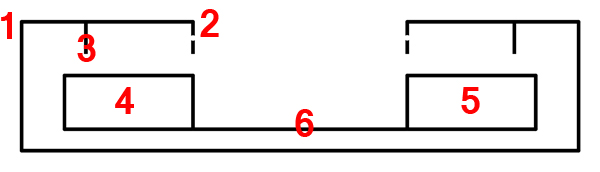

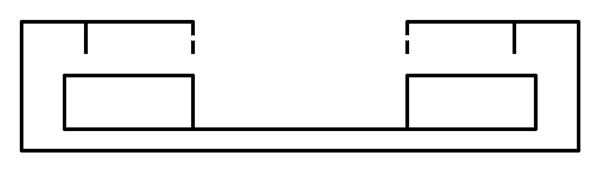

Здесь некоторый, условный разрез принтера Canon IP4600.
1-2 левая часть крышки.
3 ребро жесткости, точнее, защита против СНПЧ.
4 каретка в левом крайнем положении.
5 аналогично в правом.
6 направляющая каретки.
Здесь некоторый, условный разрез принтера Canon IP4600.
1-2 левая часть крышки.
3 ребро жесткости, точнее, защита против СНПЧ.
4 каретка в левом крайнем положении.
5 аналогично в правом.
6 направляющая каретки.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #26 Отправлено 01 августа 2011 - 19:02
Люди, кто недавно снимал крышку у Canon IP 4600, 4700 ?

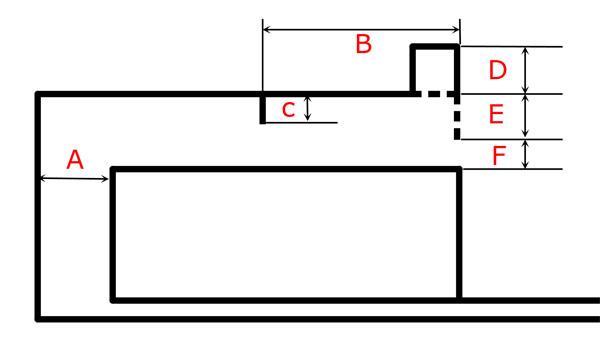

Просьба указать, уточнить такие величины:
А - расстояние от левой боковины до каретки в ее крайне левом положении;
В - расстояние от левого ребра жесткости до края верхней крышки;
С - высота левого ребра жесткости;
D - высота бортика;
Е - высота бортика от уровня крышки до нижнего края;
F - расстояние от нижнего края бортика до верхнего края картриджа в каретке.
Просьба указать, уточнить такие величины:
А - расстояние от левой боковины до каретки в ее крайне левом положении;
В - расстояние от левого ребра жесткости до края верхней крышки;
С - высота левого ребра жесткости;
D - высота бортика;
Е - высота бортика от уровня крышки до нижнего края;
F - расстояние от нижнего края бортика до верхнего края картриджа в каретке.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #27 Отправлено 02 августа 2011 - 10:04
...а от iP3600 размеры не пойдут ( визуально очень похож на 4600, судя по фото...)? А то 4600 и 4700 в данный момент в наличии нет...
На технические вопросы, обсуждаемые на форуме, в PM не отвечаю. Пишите в соответствующие темы форума.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
| Сообщение #28 Отправлено 02 августа 2011 - 10:42
КАТ сказал:
а от iP3600 размеры не пойдут
Думаю, что сойдут.
Цель моих трудов - отказаться от таких варварских методов:
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #29 Отправлено 02 августа 2011 - 13:11
aaaa сказал:
отказаться от таких варварских методов
Эволюция принтеров: Canon S100, ip1600, ip4500, mp630, Epson TX650 + капсулы SuperPrint + WWM E83opt.
| Сообщение #30 Отправлено 02 августа 2011 - 13:30
burykin сказал:
проложи под кареткой
Не хочу разбирать принтер.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #31 Отправлено 02 августа 2011 - 15:38

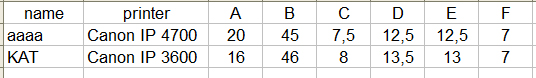

iP3600:
А - 16 мм ( до внутренней части боковой стенки )
B - 46 мм
C - 8 мм
D - 13.5 мм
E - 13 мм
F - 7 мм ( до крышек чернильниц )

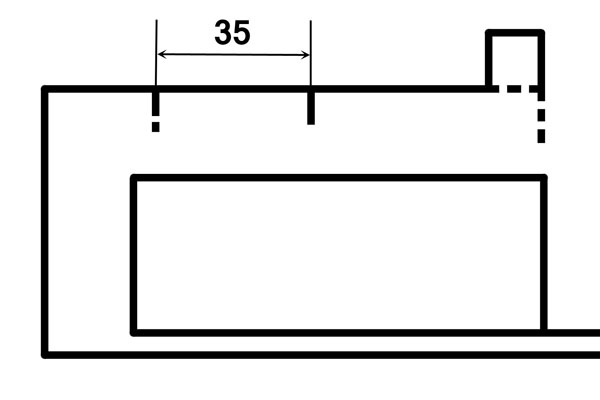

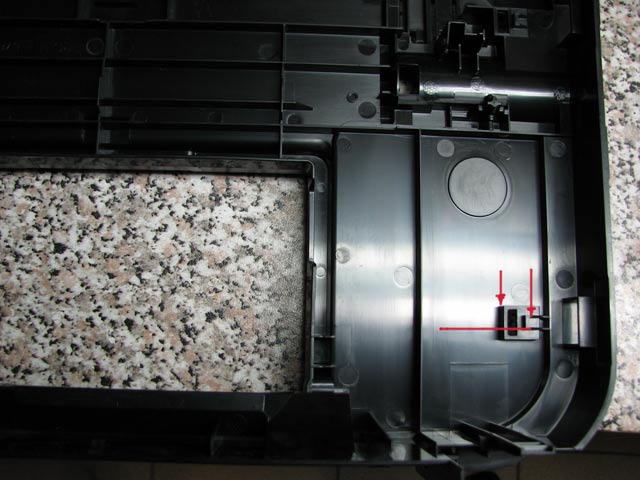

...кстати, левее "С" левого ребра жесткости есть ещё один выступ, который может помешать шлейфу - расстояние от ребра влево - 35 мм, высота от корпуса - 6 мм ( выступ фигурный, в самой высокой части - 10 мм ), при движении каретки под ним проходят передние 10 мм чернильниц.
Полосой отмечено примерное положение передней части чернильниц при движении каретки, левой стрелкой - низкая часть выступа ( 6 мм ), правой стрелкой - высокая.
А - 16 мм ( до внутренней части боковой стенки )
B - 46 мм
C - 8 мм
D - 13.5 мм
E - 13 мм
F - 7 мм ( до крышек чернильниц )
...кстати, левее "С" левого ребра жесткости есть ещё один выступ, который может помешать шлейфу - расстояние от ребра влево - 35 мм, высота от корпуса - 6 мм ( выступ фигурный, в самой высокой части - 10 мм ), при движении каретки под ним проходят передние 10 мм чернильниц.
Полосой отмечено примерное положение передней части чернильниц при движении каретки, левой стрелкой - низкая часть выступа ( 6 мм ), правой стрелкой - высокая.
Прикрепленные изображения
На технические вопросы, обсуждаемые на форуме, в PM не отвечаю. Пишите в соответствующие темы форума.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
СНПЧ, ДЗК и разливными чернилами - не пользуюсь принципиально. Оригинальная расходка - залог качественной печати, долгой и счастливой жизни принтера, и спокойствия его пользователя - ежедневно подтверждается практикой. Не верите? - почитайте форум.
| Сообщение #32 Отправлено 02 августа 2011 - 17:18
Первые итоги расследования:
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #33 Отправлено 05 августа 2011 - 06:39

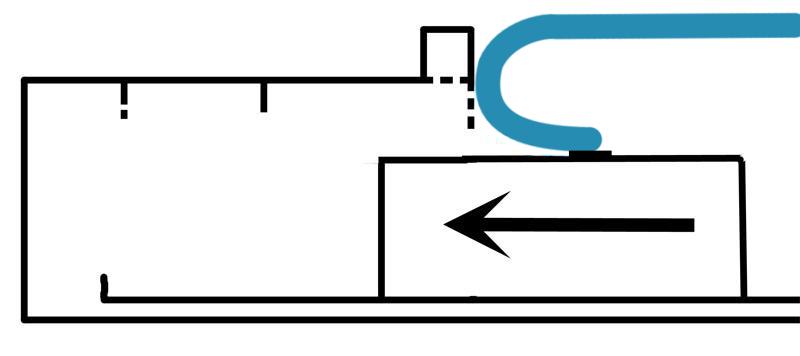

Обычно шлейф подсоединен к средней части каретки.
При этом получается удар шлейфа в бортик крышки.
При этом получается удар шлейфа в бортик крышки.
Прикрепленные изображения
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #34 Отправлено 06 августа 2011 - 11:31
Еще нужны помощники для измерения размеров вокруг каретки принтеров Canon IP 3600, 4600, 4700...
http://reseters.ru/...ndpost&p=208545
http://reseters.ru/...ndpost&p=208545
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #35 Отправлено 19 ноября 2011 - 20:03
burykin сказал:
Вот сюда ложить шлейф нельзя
добрый вечер, у меня вопрос по поводу этого предостережения. Смотрю сейчас на 4840 и не вижу чему бы здесь шлейф мог мешать. Чего я не учел, в чем подвох?
Прокомментируйте пожалуйста.
Спасибо.
Прикрепленные изображения
| Сообщение #36 Отправлено 20 ноября 2011 - 09:17

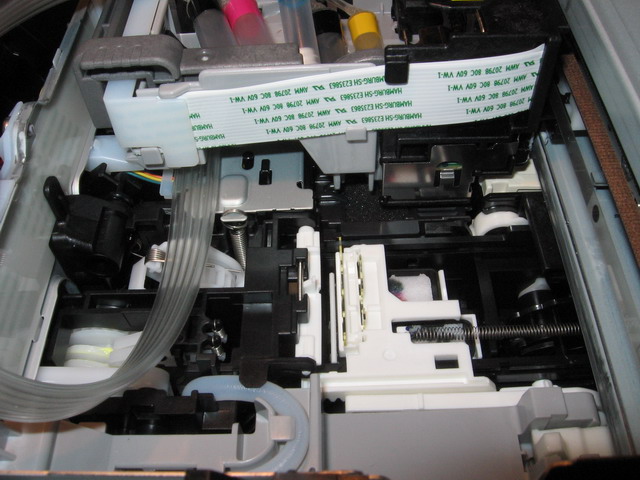

Как я понимаю, шлейф подведен снизу каретки. Если при двигании каретки рукой (из одного крайнего положения в другой) все нормально, тогда хорошо. Но для такой укладки принтер надо разбирать, плюс, чтобы закрывалась до конца крышка, надо пилить.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #37 Отправлено 20 ноября 2011 - 10:25
аааа,
спасибо за ответ.
Да, шлейф подведён снизу, принтер всё равно разобран так как слив будет выводиться наружу.
Если прийдётся резать крышку (пока не уверен что понадобиться)- к этому морально готов.
спасибо за ответ.
Да, шлейф подведён снизу, принтер всё равно разобран так как слив будет выводиться наружу.
Если прийдётся резать крышку (пока не уверен что понадобиться)- к этому морально готов.
| Сообщение #39 Отправлено 20 ноября 2011 - 16:16
ааа,
спасибо, эту тему просматривал. привлекает именно вариант с нижней прокладкой шлейфа.Пилить действительно прийдётся - верхнюю половину корпуса.
Видимо Вы её и имели в виду а не крышку, я не сразу понял.
спасибо, эту тему просматривал. привлекает именно вариант с нижней прокладкой шлейфа.Пилить действительно прийдётся - верхнюю половину корпуса.
Видимо Вы её и имели в виду а не крышку, я не сразу понял.
