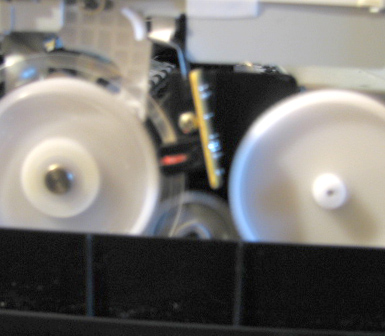

Вот, сфотографировал свечение оптопары на 270 и 290, фотографии смазаны ( длинные выдержки, вспышка не дает видеть свечение).
Свечение в каретке в месте прохождения ленты запечатлить не удалось, но невооруженным глазом видно...
Думаю искать решение в починке оптопары радиального энкодера продолжать не стоит, подозревал его, пока не видел свечения.
Буду искать причину в "ленточном" N-кодере...

На фото выше 270.

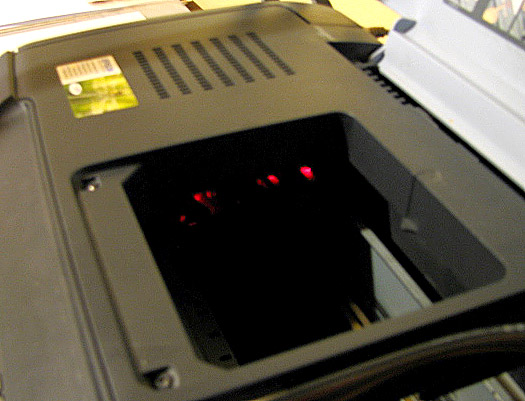

теперь фото 290, на фото видно разницу в интенсивности свечения, что подтолкнуло меня на мысль о неисправности этого узла.

Добрый всем суток! Я столкнулся с проблемой безбашенства головки в принтере CX4300 с СНПЧ. Также билась, проскальзывал пасик. Я начал с разборки принтера. Так как у меня есть маленький ребенок возникла идея о посторонних объектах внутри. Попробовал протирать спиртом позиционную ленточку с полосочками. ну вроде заработало. Собрал все присоединил опять пыхтит. Как выяснилось методом научного тыка и 3х разборок причина в шлейфе подачи чернил с СНПЧ. Его нужно немного натянуть в промежутки головка корпус. Ну только чтоб не сильно иначе быдет треск и неприятности. Собственно все.

Кстати для новичков! СНПЧ снимается легко и просто! Необходимо чтоб головка было где то посредине. Вытащить микросхему обнулятеля )) и вкл притер когда он выдаст что нет чернил, проделайте все как обычно с кнопкой stop пока он не подъедет к к люку замены картриджей и теперь вытащите из розетки вилку. Пережмёте, путем переламывания шлейфа с чернилами и зажимания его скабой для бумаги желательно в близи к капсулам в общим не возле самих банок а рядом с головкой (только не в месте перелома чуть дальше). Вынуть из клипс держателей шлейф. Теперь аккуратными проворачивающимися и тянущими вверх движениями вытаскивайте капсулы с головки (НЕ В КОЕМ СЛУЧАЕ НЕ СНИМАЙТЕ ТРУБОЧКИ И НЕ РАЗЖИМАЙТЕ ЗАЖИМ И НЕ ПОДНИМАЙТЕ БАНКИ ВЫШЕ ПРИНТЕРА) в общим и все..

БОЛЬШОЕ СПАСИБО ОРГАНИЗАТОРАМ ФОРУМА НУ И ОГРОМНОЕ СПАСИБО ВСЕМ ПОЛЬЗОВАТЕЛЯМ И АВТОРАМ ТЕМ!!!! ВАШИ СОВЕТЫ ПОМОГАЮТ В ТРУДНЫХ СИТУАЦИЯХ!!!!!

СХ6400. При включении головка бъётся в левую сторону и останавливается. Что сделано: прозвонил шлейф от материнской к пг - полностью целый. Лента чистая. CR-энкодер по моему мнению рабочий: питание приходит до излучателя, излучатель 100 Ом в одном направлении, в другом не звонится. При включении принтера излучает в невидимом спектре (через мобилу - светится). Осоединение шлейфа от платы CR энкодера не меняет поведение головки при включении. Мозги уже сломал, не пойму в чём причина.
З.Ы. Кстати, РF-энкодер тоже работает в невидимом спектре в этой модели.

Sviat сказал:

Не совсем понятно куда натянуть внутри корпуса ПГ или корпуса принтера

Cкан двух энкодеров от Р50, новый и поработавший около 6 лет. Недавно он окончательно перестал видеться оптопарой, протирки уже не помогли, конденсат от чернильного тумана свое дело сделал и конечно ПГ потеряв ориентацию на "трассе", стала улетать влево и со всего маху биться в корпус. Чернила ИНТЕк родные, но считаю всему виной гонка за сверхвысоким разрешением и привела к этому. Уменьшили размер дюз, они стали "пылить", появился такой вот побочный эффект, как чернильный туман, и если его вовремя не смывать с ленты, со временем чернила загрязняют ленту так, что штрихи уже не видятся "глазами" датчика. Кстати. на скане видно, что именно слева на ленте самое сильное загрязнение. лента видимо делается фотоспособом, и в эмульсию впитываются чернила так. что их и не отмыть. А при механических повреждениях эмульсия вообще сотрется до основы.Трудно с этим явлением бороться. Странно. не могу загрузить фото?

pylsar сказал:

Попробуйте воспользоваться каким-нибудь сторонним фотохостом. Так-то проблемы с "ээнкодерами в тумане " чаще не имеют под собой основания. Но.... если туман есть, то он воздействует не только на полоски энкодера, а и на сам датчик.
