Здравствуйте, проблема в том, что при включении принтера головка бьется влево, "рычит" (пробуксовывает привод), мигают две крайние лампочки.
Лента энкодера - ЧИСТАЯ. Принтер проработал месяца 3-4, сначала такая проблема возникала, но редко, сейчас она не пропадает.
Судя по прочитанному на форуме, проблема возникла не только у меня.

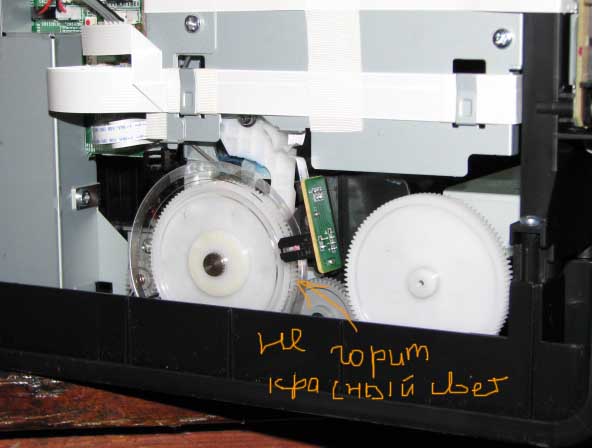

Заметил, что при включении R 270 у левой стенки горит красный свет, у сломанного R 290 его нет. Может быть проблема кроется в этой оптопаре?
Фото прилагается, где можно купить такую, или как починить? Заранее благодарен...

Dyudya вылетела лента-энкодер из своей ячейки в каретке ПГ, смотреть внимательно, круговой энкодер не причём.

Круговой за подачу носителя отвечает, а ленточный за позиционирование ПГ.

При включении принтера красный светодиод радиального энкодера должен светится. Если к принтеру нет обращений, он погаснет. Принтер перейдет в режим энергосбережения.
Если при включении принтера этот светодиод не загорается, то надо...купить новый принтер, поскольку объяснять проблему для людей никогда не ремонтировавших утюг -бесполезно!
Кстати, вопрос: что такое "олевая стенка"?

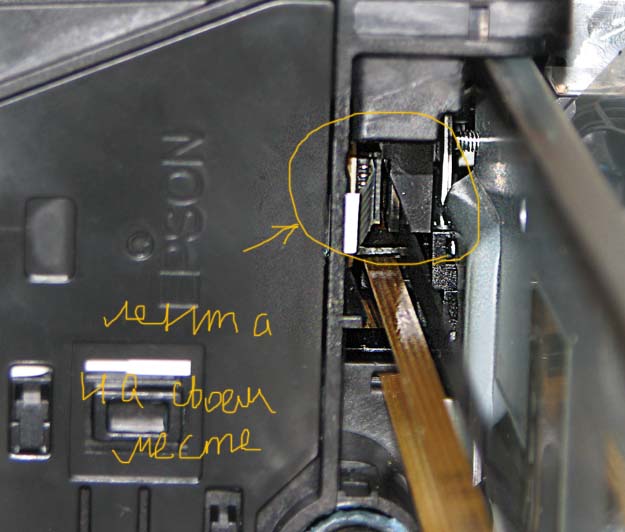

Лента в ячейке, фото прилагается...
Понятно, что круговой отвечает за подачу бумаги, может он как-то влияет. Красный свет на круговом ни при включении, ни при выключении не загорается. Вытащил шлейф почистил контакты ластиком - дело не в контактах...

По поводу -"что такое "олевая стенка"", не понял, поясните пожалуйста...
Утюги действительно ремонтировать не приходилось.

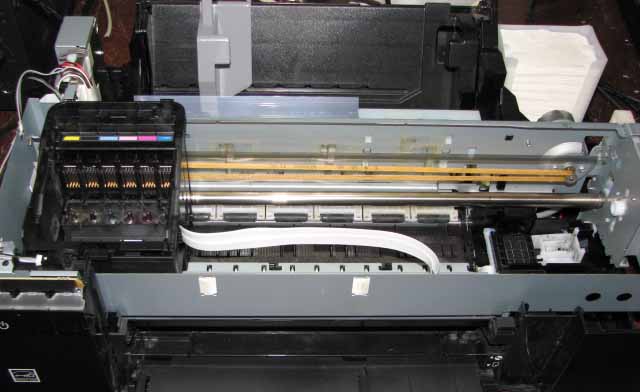

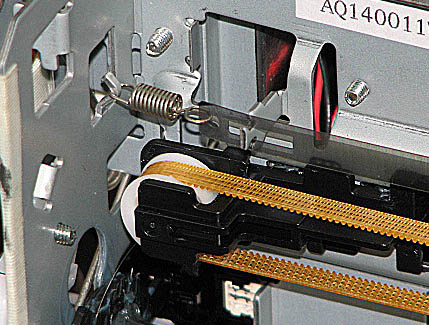

Если не понятно о какую стенку бьется фото прилагаю.

так при включении наблюдается красное свечение в месте прохождения ленты в печатной головке?

Kрасное свечение в месте прохождения ленты в печатной головке есть...

Где ключ энкодера?
Должен быть слева вверху. А он где?

Ключ (черный закрашеный уголок) слева вверху.

Не черный закрашенный уголок ключ, ключ - срезанный уголок, т.е. отсутствие одного из уголков.
Или на 290м уже не так?

Именно черный закрашенный уголок.

Строго говоря, не факт, что у R290 так же как и у R270 излучатель оптопары работает в видимом свете.
Проверка в любом случае проста: отсоединяем шлейф, снимаем узел оптопары. Подаем на излучатель 5 в постоянного тока через ограничительный резистор ок. 1 кОм, соблюдая полярность. Вполне вероятно, что ограничительный резистор уже установлен на плате датчика. Тогда на него +5 вольт, а на "общий" провод "минус". Светится?

Dyudya (26th November 2009 - 12:04 PM) писал:

Опишите как можно подробнее весь этот процесс. Что происходит после нажатия кнопки питания на принтере?
Принтер шуршит механизмами, поднимает/опускает каретку, снова шуршит, начинает медленно двигать каретку влево (или сразу - резко влево до упора?)...
Причин может быть3:
1. Грязная лента энкодера. Одна капелька, которая перекрывает несколько меток энкодера. В этом случае, принтер считает это место как одну единицу позиционирования и следовательно, сдвигает каретку на эту единицу, что и приводит к удару об стену. То же будет если энкодер сильно загрязнен парами чернил или же загрязнен датчик энкодера.
2. Энкодер установлен не правильно (Вы вообще его снимали? разве мы должны по одному слову вытаскивать из Вас информацию, кому вообще то нужна помощь?), т.е. перевернут. В этом случае, каретка резко бежит влево и ударяется об стенку. То же будет если энкодер не попал в щель датчика.
3. Датчик энкодера вообще неисправен, тупо сгорел или залит чернилами и коротит. В этом случае, принтер либо резко сдвинет каретку влево до упора, либо сразу же, не двигая каретку вывалится с ошибкой.
Что бы там не случилось, как бы там ни было, но в таком поведении принтера виновны только две детали: энкодер и датчик энкодера.
Возможен еще вариант - залит чернилами шлейф идущий от датчика энкодера к мат. плате.

В видимом спектре не загорается, в инфракрасном спектре тоже (проверял цифровиком).

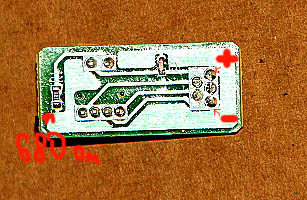

Ограничительный резистор на плете присутствует 680 ом, подавал 4,5 в.
Фотография слабенькая не может фотоаппарат поймать фокус издалека, близко вспышка пересвечивает

Прошу прощения, то ли было светло и я не заметил, то ли после проведенных опытов красный свет заметил, но он очень слабый ( видно только сзади оптопары, в 270-ом светится так что видно на неразобранном принтере).
Обследовал тщательно ленту нашел маленькую диагональную линию вытер зеленым мистером-мускулом - не помогло...
При разборке ленту не снимал.
При включении каретка может остановиться и с правой стороны, может отъехать влево и упереться (как будто хочет двигаться дальше).

Значит идём дальше: проверяем срабатывание фотодатчика. Он явно дифференциальный (состоит из двух). При подаче питания на излучатель сопротивление приёмника должно резко уменьшиться. Меряем омметром. Полярность омметра должна быть также соблюдена!
Попозднее притащу из сарая принтер. Посмотрим.

Плата PF ENCODER принтера R270.
Резистор R1 имеет маркировку 560. Значит 56 и множитель ноль. 56 ом. Если написано 680 - 68 Ом. При напряжении питания 3,3 вольта, ток через излучатель равен: 3,3:68=0,048А

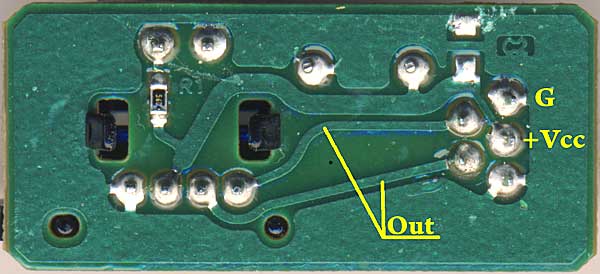

Судя по схеме, на вторую ножку коннектора (Vcc на моём скане) подаётся питание 3,3 вольта. Действительно, при подаче этого питания излучатель светится достаточно ярко.

Вы меня извините, но зацепило!
Вопрос: кто наблюдал "красное свечение в месте прохождения ленты в печатной головке" ?
Только честно!

ЮХа (27th November 2009 - 08:06 PM) писал:

я никогда не видел!

Dyudya (27th November 2009 - 12:12 PM) писал:

А человег говорит иначе. :)
............

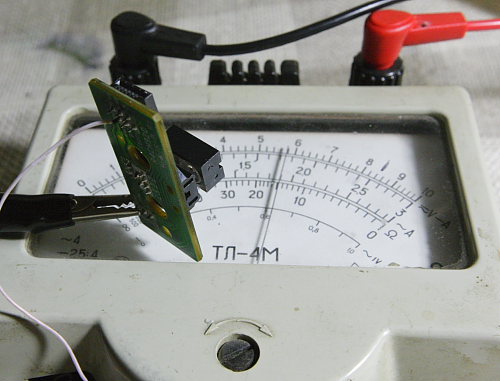

По второй шине разъёма CN16 на плату CR ENCODER приходит питание 3,3 вольта. Через резистор R1 68 Ом питается излучатель оптопары. Свечение есть, но заметно только в полной темноте, если плату энкодера снять и рассматривать конкретно излучатель. Ток потребления ок 17 мА!

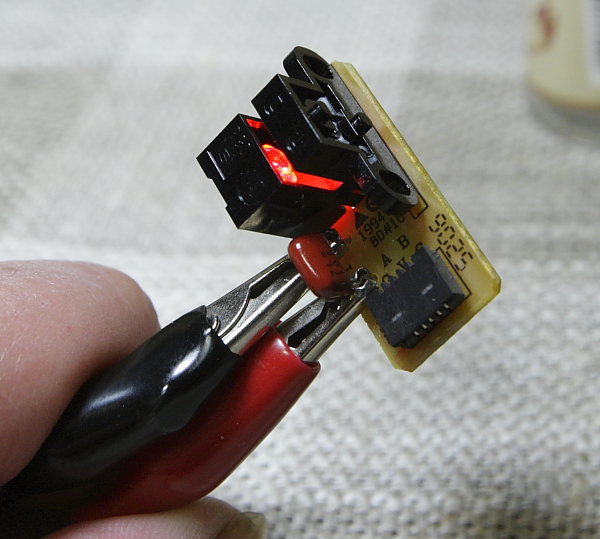

При том же напряжении и токе излучатель PF энкодера светится ярко, что показано на снимке выше.

CR-энкодер, и ток потребления его излучателя при штатном питании 3,3 вольта. Свечение есть. Но надо выключить свет! :)
...............
Глючный форум!
Не удаётся вставить фото PF-энкодера!!!
