Лоток для печати пластиковых карт Как сделать лоток для печати на картах

|    Сообщение #1 Отправлено 11 ноября 2008 - 11:14   Duffer

Приветствую!
Приобрел по случаю лоток для печати на пластиковых картах, производителем было заявлено, что его будет брать R200 - 220/ По факту получается, что лоток берется, прогоняется, как и родной дисковый, после чего принтер его выплевывает и мигает красной лампой (бумага).

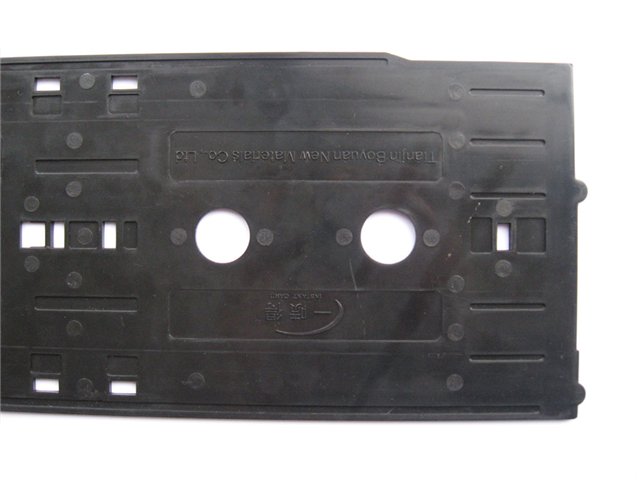

Вот фотки лотка:

Прикрепленное изображение: 0bdcbbe3a2cb.jpg

Прикрепленное изображение: 855052c6cf8b.jpg

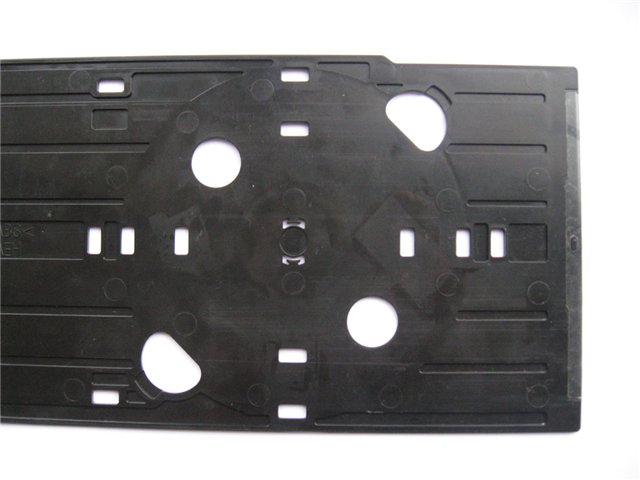

для сравнения - фотки родного лотка от двухсотого.

Прикрепленное изображение: e6d2885782ff.jpg

Прикрепленное изображение: 3439d6884bd9.jpg

Прикрепленное изображение: card_f.jpg

Вопрос - от какого принтера лоток для карточек, и можно ли как-то его доработать, чтобы можно было катать на двухсотом?

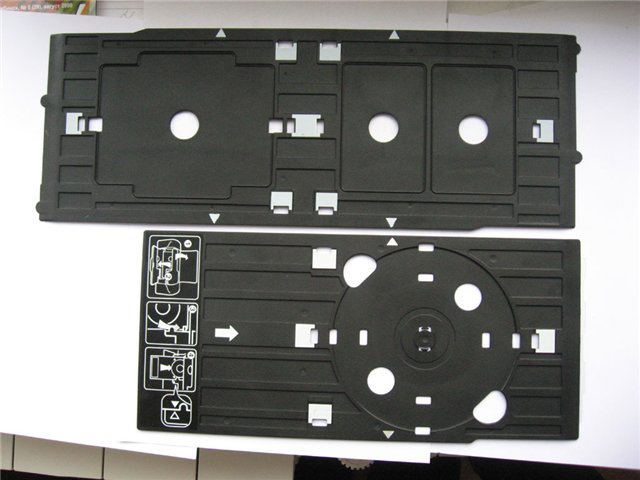

вот так они выглядят рядом..

Прикрепленное изображение: 47e750d29a14.jpg

|    Сообщение #2 Отправлено 11 ноября 2008 - 11:32   Episode

А почему фотки на радикале?

По теме - на новом лотке отсутствуют четыре метки, по которым принтер "смотрит" своим глазом (на каретке), где периметр диска.
Нужно высверливать и растачивать позиционные отверстия, при том сделать это так, чтобы принтер четко определял периметр карточки, иначе получим карту с полями или лужи чернил по всему лотку :)
Нас помнят, пока мы мешаем другим.

|    Сообщение #3 Отправлено 11 ноября 2008 - 11:44   Duffer

Если не затруднит, объясни посредством фотошопа, что и где засверлить?

Эксперименту заради заклеивал изолетной все дырки, чтобы лоток для дисков соответствовал лотку для карт, после чего, лоток для дисков жизнерадостно работал и благополучно был залит диск.

|    Сообщение #4 Отправлено 11 ноября 2008 - 11:57   Episode

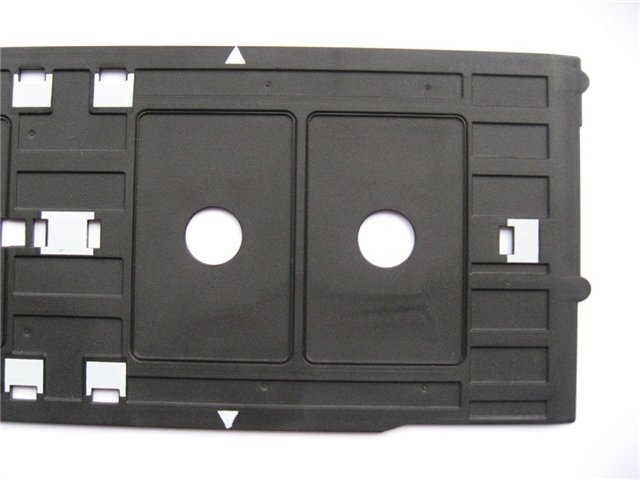

Вот это:

Прикрепленное изображение: 0bdcbbe3a2cb.jpg

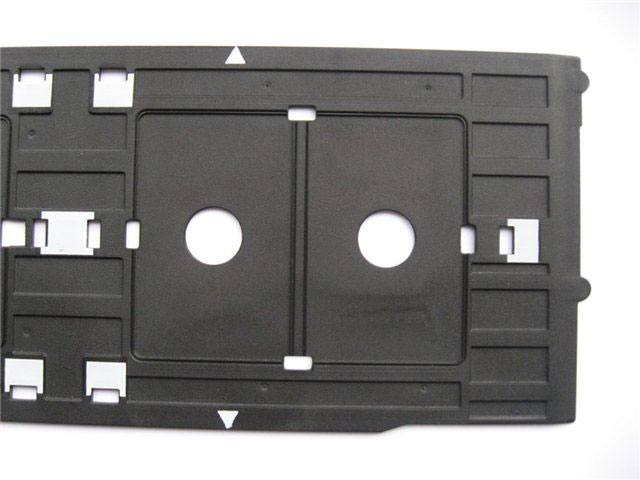

нужно сделать вот так:

Прикрепленное изображение: new1.jpg

Просмотр сообщенияDuffer (11th November 2008 - 11:44 AM) писал:

Эксперименту заради заклеивал изолетной все дырки


Ага... а матчасть? отменили?
Нас помнят, пока мы мешаем другим.

|    Сообщение #5 Отправлено 11 ноября 2008 - 12:15   Duffer

отец, а ты где такой магический лоток достал? Я думаю еще брать пару - да чтобы не колхозить - лучше уж готовые приобресть?
А по поводу изоленты и матчасти - я эти куклы первый раз вижу ©Кин-дза-дза.

Upd: неплохое владение фотошопом :)

|    Сообщение #6 Отправлено 11 ноября 2008 - 12:29   Episode

А кто говорил, что я его доставал?
Однажды, пришлось самому изготавливать (колхозничать)...
Стерся он, оставив после себя сотни карточек и опыт, пришлось выбросить...

Просмотр сообщенияDuffer (11th November 2008 - 12:15 PM) писал:

неплохое владение фотошопом

ну дык, а шо делать :unsure: не мы такие, жизнь такая © Кот
Нас помнят, пока мы мешаем другим.

|    Сообщение #7 Отправлено 11 ноября 2008 - 12:50   latip

Просмотр сообщенияDuffer (11th November 2008 - 01:15 PM) писал:

отец, а ты где такой магический лоток достал?

А где приобрели данный деваис?

|    Сообщение #8 Отправлено 11 ноября 2008 - 13:35   Duffer

http://ppcs.ru/index.php?area=1&p=stat...ge=technology02 - осваивай на здоровье - себестоимость карты - 2 с копейками рубля, а продается - как у кого совесть позволит. (10-40 рублей)

|    Сообщение #9 Отправлено 11 ноября 2008 - 14:38   Duffer

Episode
а вот вопрос - каким образом башка понимает что там отверстие? Оптика или механика? Сижу и пропиливаю отверстия, соответствующие лотку с диском, дабы сделать обманку.

|    Сообщение #10 Отправлено 11 ноября 2008 - 15:58   Episode

Просмотр сообщенияDuffer (11th November 2008 - 02:38 PM) писал:

Оптика или механика?

Оптика. Глаз на каретке принтера, который "смотрит" где край носителя, будь то бумага или другая гадость.
В FAQ есть пикча, где видно этот глаз.
Нас помнят, пока мы мешаем другим.

|    Сообщение #11 Отправлено 11 ноября 2008 - 23:29   protz

наверно хорошо, для меееееееееелкоштучного производства.
при накоплении принтеров, печатающих по 2 карты, на общую стоимость 1 сублимационного
их производительность сравняется.
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL

|    Сообщение #12 Отправлено 12 ноября 2008 - 10:38   Episode

А CD? Вообще по одному, но это не мешает пиратам круглосуточно шлепать болванки и неплохо на этом подымать :unsure:
Нас помнят, пока мы мешаем другим.

|    Сообщение #13 Отправлено 12 ноября 2008 - 13:22   latip

Episode вопрос как специалисту! Данный лоток подойдет к МФУ RX610?

|    Сообщение #14 Отправлено 12 ноября 2008 - 13:33   Евгений26

latip
Подойдут ли колеса от Оки на Мерседес?
Ведь похоже - круглые.
Лотки даже одинковых по сути принтеров R270 и R290 - разные.
Также, хоть ваше мфу и построено на R270 принтере, лотки у них - разные.
RX690 + ДЗК + Hameleon ER270, T50 + Hameleon ER270 + ДЗК, T27 + ДЗК + Hameleon ER270 (4 цвета), Canon 6540 + Hameleon PGI450, PGI425/426
i1 PRO

|    Сообщение #15 Отправлено 12 ноября 2008 - 14:32   Episode

2 latip
Не довелось испытывать лоток от 610-го, поэтому точно сказать не могу.
Склонен согласиться с Евгений26.
Нас помнят, пока мы мешаем другим.

|    Сообщение #16 Отправлено 12 ноября 2008 - 23:15   protz

to Episode
пираты трудолюбивые :)
а в картпринтер вставить 100 карт сразу и смотреть, как выпрыгивают.
и никакой конструктор не нужен.
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL

|    Сообщение #17 Отправлено 17 ноября 2008 - 15:45   Duffer

смотреть, как выпрыгивают карточки из кардпринтера - весьма дорогостоящее удовольствие, ибо и принтак сам, и расходники к нему стоят кучу денег.

Вопрос спецам - каким образом "глаз" идентифицирует проход метки - отражение от белой плашки или как? подогнал все плашки к размеру CD-лотка, однако, лоток по-прежнему выгоняется на первом подходе башкик метке. Пробовал заклеивать дырки чоррной изолентой, однако, результатов не прибавилось. Изрыл факи и поиски, ответа не нашел, прошу помочь.

|    Сообщение #18 Отправлено 17 ноября 2008 - 23:09   protz

относительно дорогостоящее. он ведь в работе и не простаивает.
а расходка примерно 60 коп за карту+стоимость карты.
выигрыш в скорости, ресурс и отсутствие послепечатной работы,
оборудования для этого и сопутствующего брака/криворукого персонала и т.д.
перекрывают все "недостатки".
ЭП-SONS: L-800/REVCOL, B310N/REVCOL, L-110/REVCOL 7800-REVCOL

|    Сообщение #19 Отправлено 21 ноября 2008 - 08:43   pl_user

Duffer>>
Зачем изобретать велосипед? Есть китайская технология изготовления карт, пластик под струйник. В инете полно информации.

|    Сообщение #20 Отправлено 18 апреля 2009 - 20:22   Soulman

И все таки?!?
Кто-нить смог на R290 пластиковые карты напечатать? Как он это смог? Где взял лоток? Интересуют подробности. Или ссылки на ресурсы, где это описано) Заранее спасибо, ибо уже второй день ищу - и никак( Либо ручки кривые, либо инет забит не тем ;-)
