Вот пришло время достать из шкафа запылившуюся коробку с новеньким МФУ Epson RX610, так как годовалый Canon PIXMA IP 4500 собирается повесить голову. За год эксплуатации Canon пришел к мнению что головы у них живут меньше. И решил испытать Epson.
Чтобы МФУ с СНПЧ в дальнейшем мне доставляла больше радости и меньше геморроя, решил подойти к установке СНПЧ как ответственный user-лузер. Изучил темы с прокладкой и укладкой шлейфов - дабы найти оптимальный вариант, и темами с установкой СНПЧ на МФУ. В частности тему, созданную 'Episode' "Epson Stylus Photo RX520, первый опыт" и тему, созданную 'cossrx590' "Rx590 + R270", так же в интернет магазине в информации "PRO-7 блок ёмкостей для чернил (7х180 мл)" было написано

Цитата

. В связи с этим заказал у Reseters капсульную СНПЧ, 7 емкостей PRO, семи канальный шлейф. Одну емкость, и один канал на шлейфе зарезервировал под вывод слива памперса. Но пока коробочка в пути, решил подготовить саму МФУ
Что бы в процессе разборки не нанести колоссальный вред МФУ в просторах интернета был найден Service-manual "EPSON_Stylus_Photo_RX600_RX610_RX620_RX630_SM".
Так же следует изучить инструкцию "Сток для отработанных чернил Epson Stylus Photo RX590 (Professional)"
Ну в общем то и все. Далее практика
Откручиваем сканер, но не снимаем

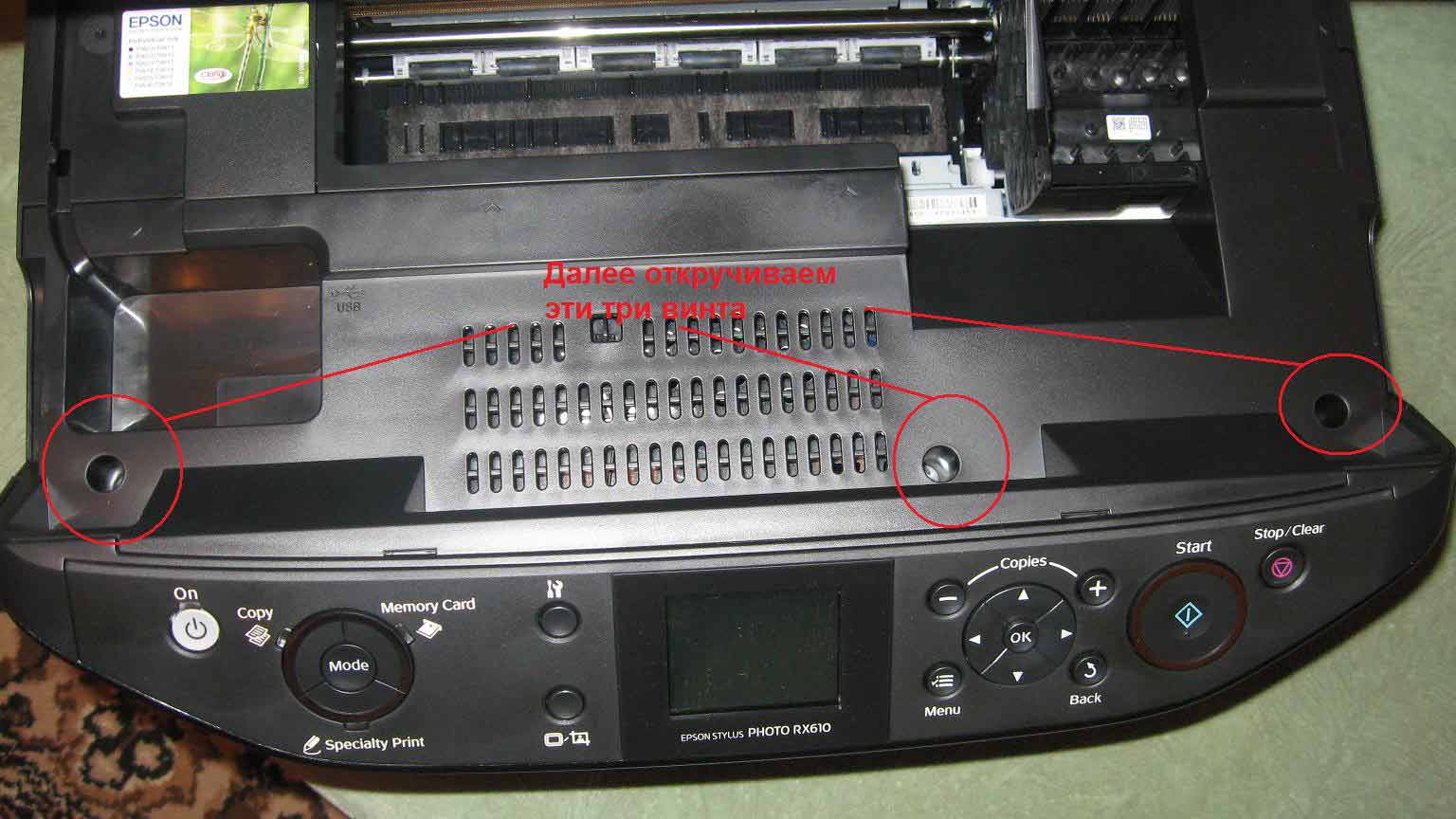

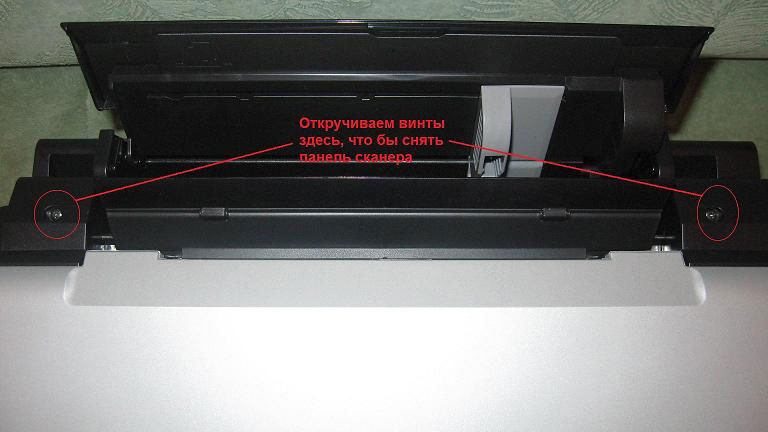

Откручиваем винты

Далее снимаем панель

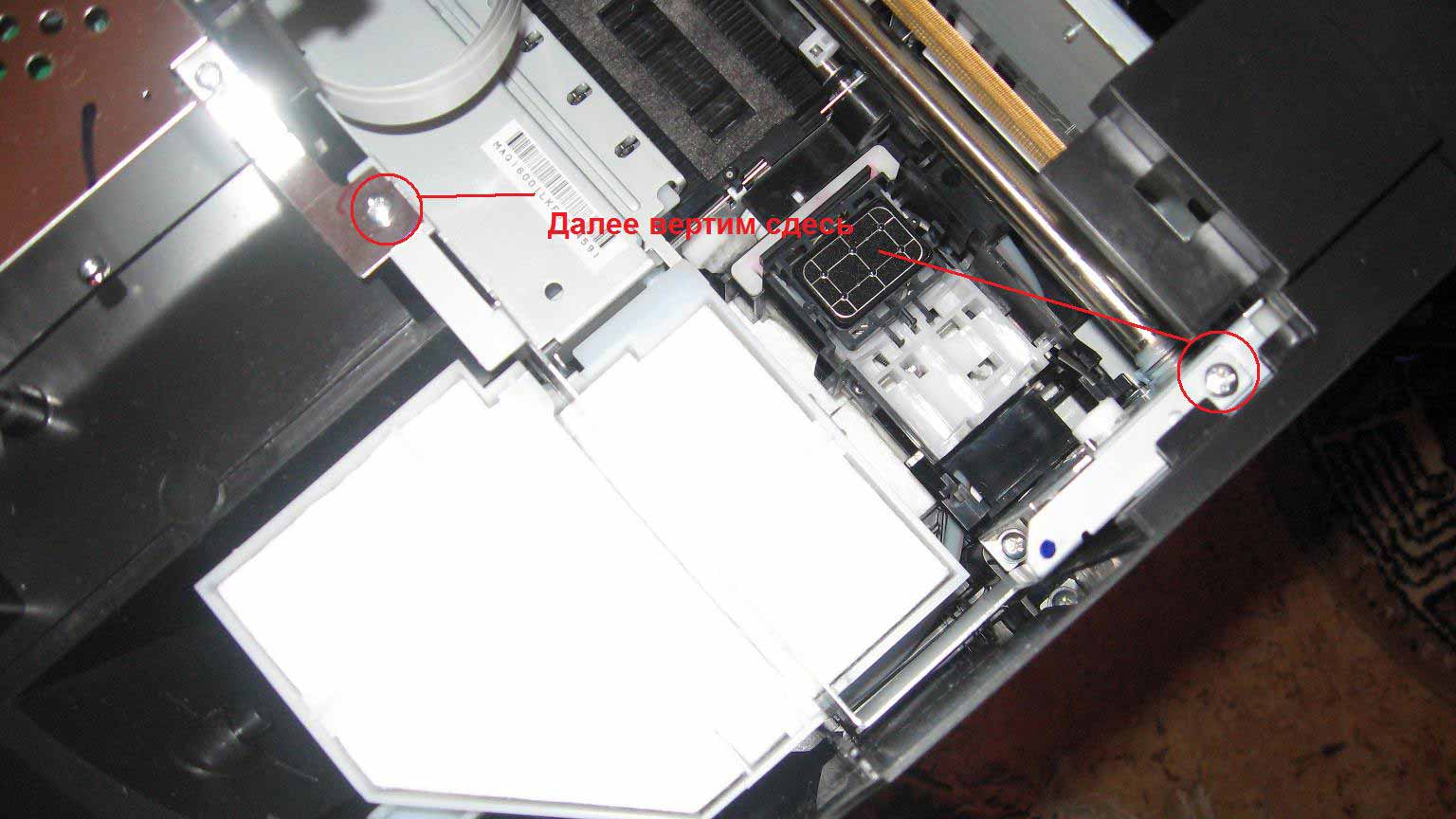

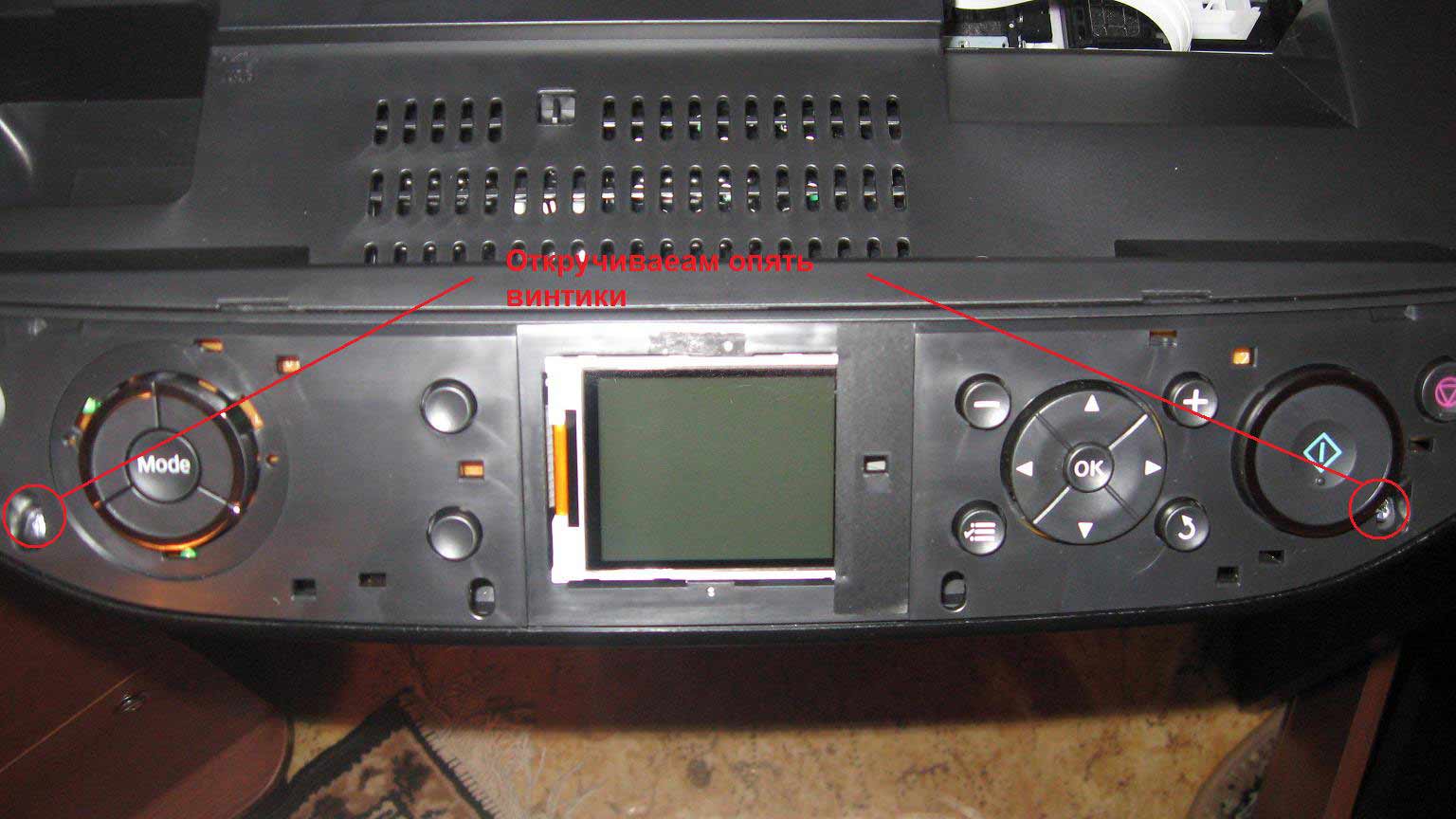

Откручиваем винты держащуе панельку

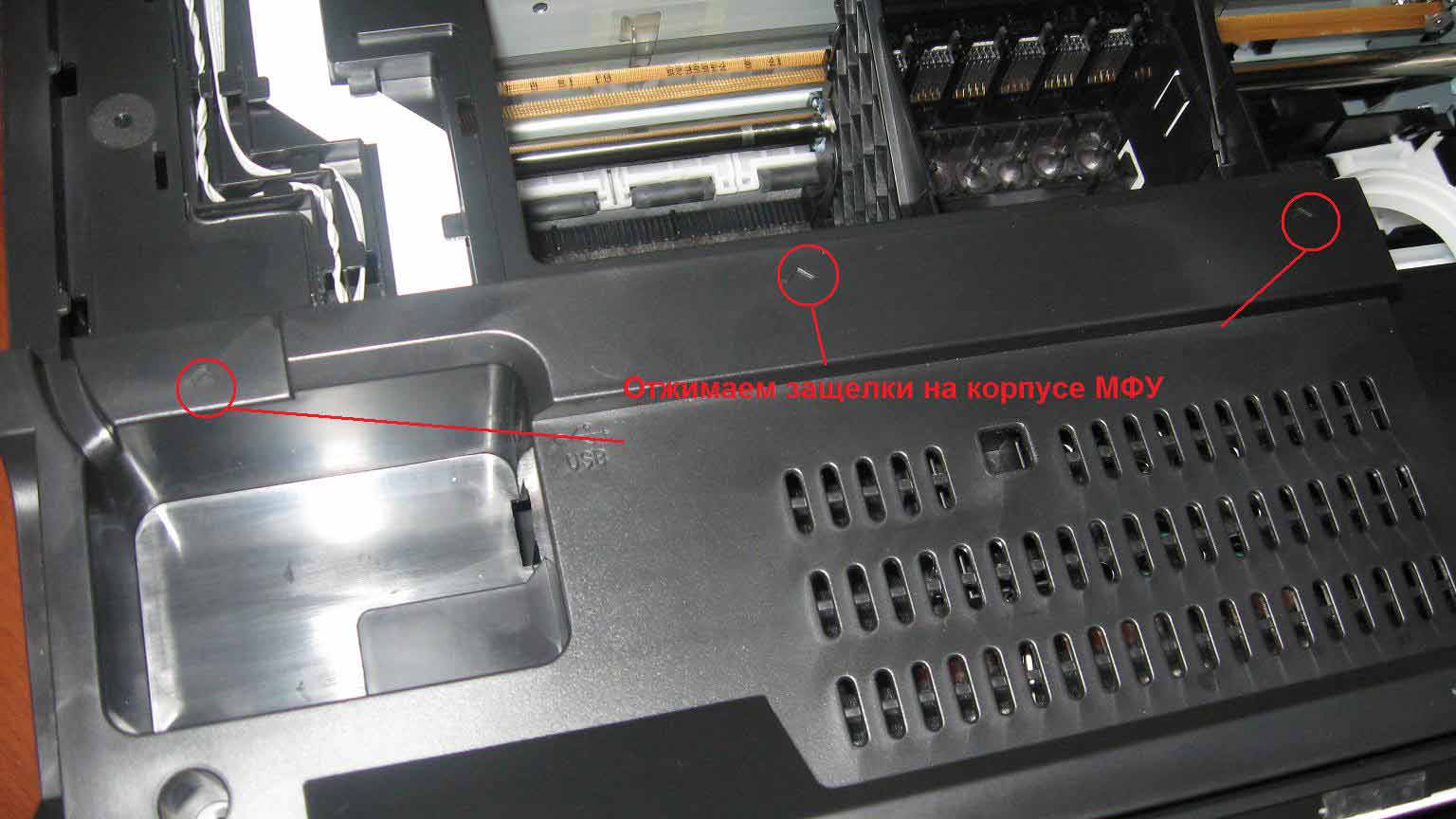

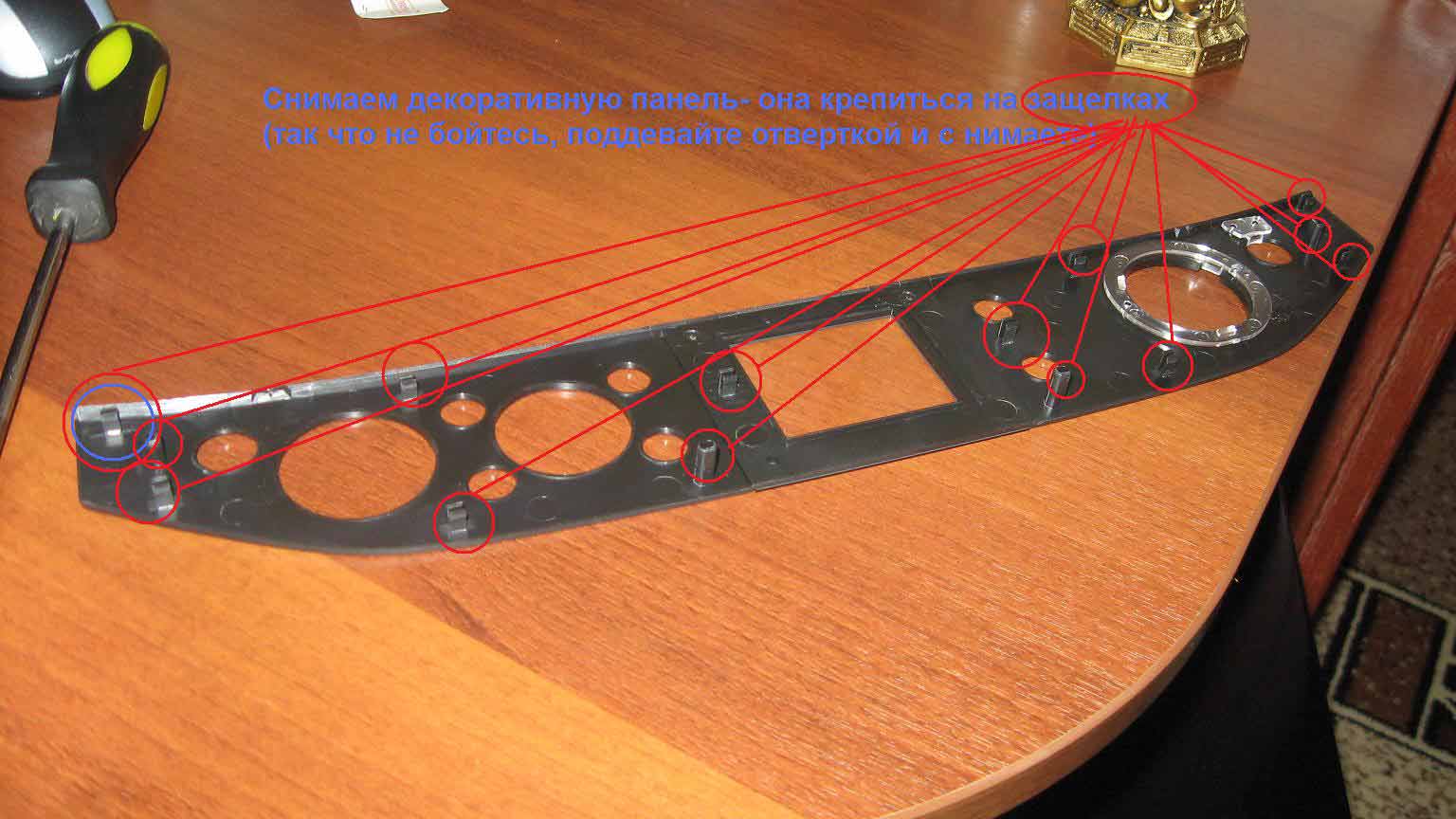

Далее отщелкиваем защеки

Полностью изавляемся от сканера

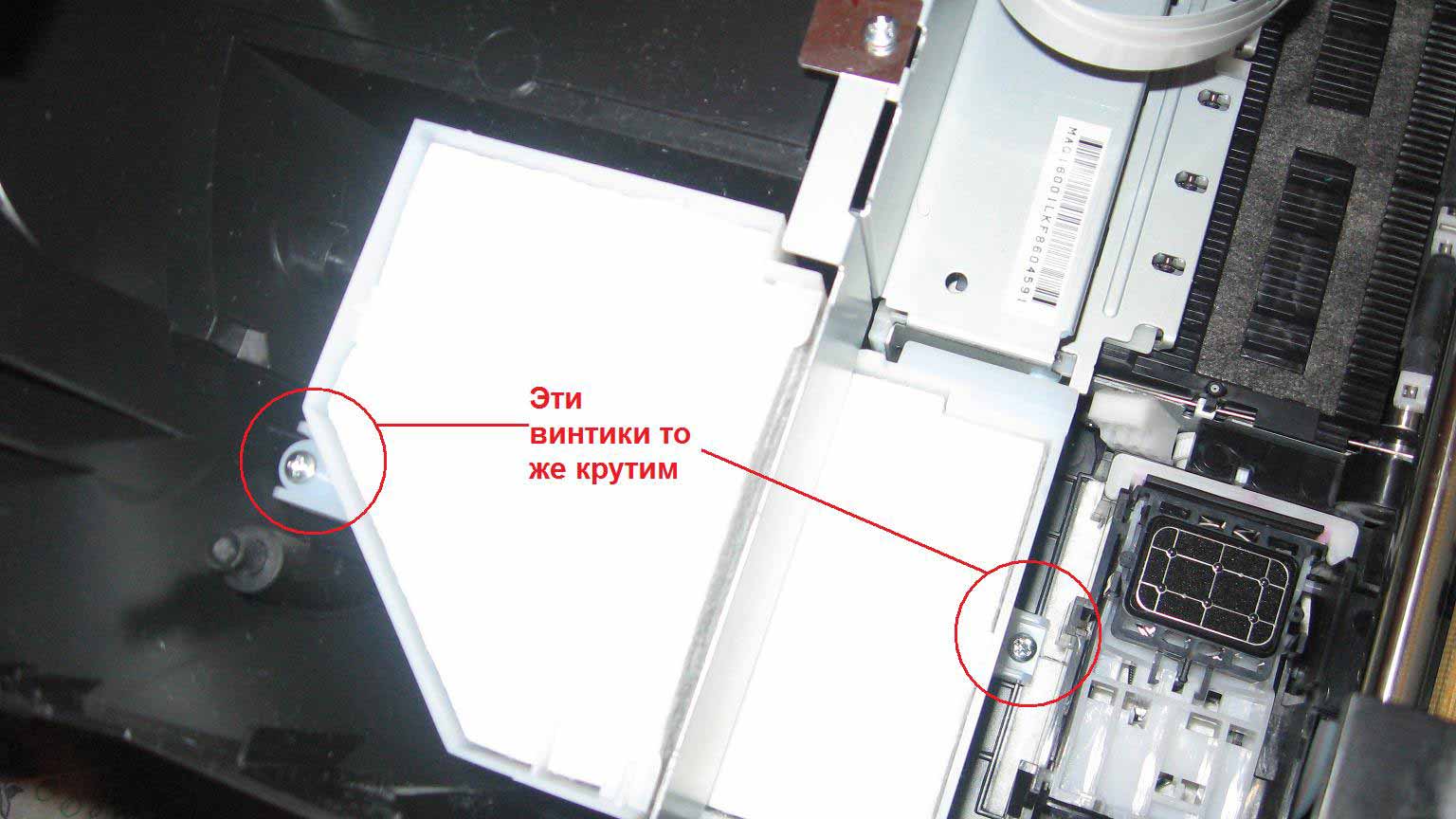

И так заимемся сливом памперса

Далее

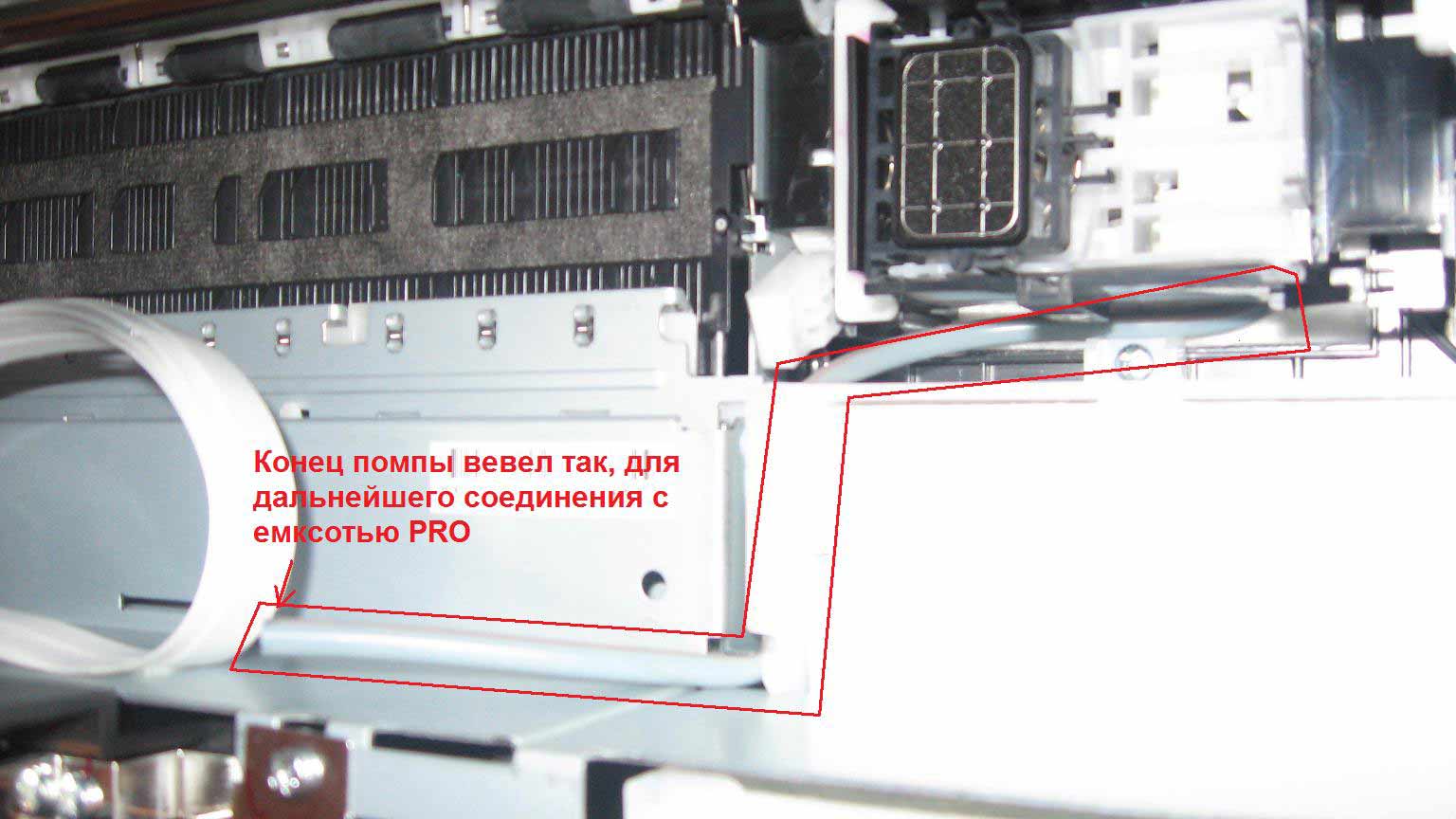

И вот так мы его проложим

На это пока все ждем посылки. Так же жду Ваших коментарий и советов

Подход правильный, в отличии от тех, кто сначала делает, а после читает, что же он не правильно сделал...
Остается пожелать удачи!

По поводу создания темы, рекомендую прочесть правила форума, касаемо изображений, и статью FAQ, о том как подготовить изображения к публикации на форуме и как их опубликовать, дабы не вызывать безудержную ярость модераторов :)
Тема перемещена в раздел "Самоделкин".

Доброго времени суток всем!
Ну, вот и дождался я посылки от Resetters. Заказ был специфический! Заказывал основной комплект СНПЧ для RX610 и просил повозможности доукомплектовать новыми капсулами для тестирования. Когда открывал посылку, гадал, положили ли новые капсулы или нет. И какое было мое удивление, обнаружив в посылке новые капсулы, и какое было разочарование, не обнаружив в посылке старых капсул. Но это уже в другой теме буду узнавать, почему так произошло. Теперь буду надеяться, что капсулы поведут себя хорошо, и не доставят головника мне. Да и надеюсь, если что пойдет не так Episode поможет дельным советом.
СНПЧ от Resetters как всегда внушает доверие, за что им большой и жирный плюс.

Планка с чипами встала без проблем, чуть пришлось подрезать шлейфодержатель снизу около 3 мм. для того что бы он ни торчал с корпуса головы принтера. Капсулы то же встали как родные, только почему то у них идет наклон от краев к центру (надеюсь, на работу принтера это не повлияет)

Так же смастерил скобу (с)ЮХа для крепления шлейфа на шасси


Пока шел домой потерял сверло на 3 что бы установить скобу, придется пока шлей крепить на шасси при помощи клипсы.

Меня смущает каретка, она очень сильно подъезжает к корпусу. Как мне кажется там мало места для шлейфа.


Еще одну клипсу установил на боковой стенки МФУ где будет вывод шлейфа.

В боку корпуса по откусывал три перегородки вентиляционного отверстия.

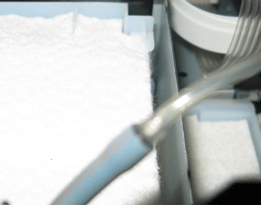

Изначально слив памперса хотел вывести в одну сторону с емкостями чернил. Но из нехватки места на подставке для МФУ, переделал в другую сторону. Что бы соединить шлейф слива с трубкой помпы использовал конус от воздушного фильтра емкостей Офис. Отрезал его нагрел шлейф кипятком и надел шлейф, далее вставил в трубку помпы.

Шлейф по шасси проложил как описывал Episode, что бы петля шлейфа головы не пересекалась с шлейфом СНПЧ.

latip
Зачем изобретать велосипед?
Я про прокладку шлейфа?
Для того, чтобы проложить НОРМАЛЬНЫМ способом шлейф, надо глянуть, как он лежит в случае с R270.
И тогда зазоры каретки справа вообще не будут иметь значения!
Хотя, если ресеттеровский шлейф не будет держать себя в руках - возможно, так и лучше.
Но все же, доноры справа, а подводка слева - надежней!
При этом нужны две клипсы на станину и одна - держатель в каретке. Разбирать не надо. Шлейф просунуть в щель корпуса, отжав отверткой и вставив платик, чтоб не защемило.

Я вот тут про себя думаю.
Если кто-то купит RX690. Что будет???

На прокладку шлейфа с левой стороны сыграл момент расположения самой МФУ! МФУ у меня установлена на полочке для принтера, над монитором. Но так как компьютерный стол угловой и полочка предназначена для принтера а не для МФУ, то справой стороны мне мешает стена. А на уровень со столом, почему не могу установить МФУ! Потому что у меня сыну 1,5 года, а в этом возрасте дети тянуть все что под руки попадет. Да бы избежать разноцветного ребенка :D , да и квартиры. МФУ установил на полку для принтера.

latip (12th November 2008 - 01:51 PM) писал:

Монитор какой? ТФТ или ЭЛТ?
Если второй, лучше МФУ оттуда снять или заменить монитор на ТФТ иначе, добиться стабильности при печати будет невозможно.

Монитор ViewSonic VG2230wm TFT

Ну тогда нормально.

Тут вспомнился давний случай с форума, была, и возможно есть сейчас, темка, где очень долго обсуждали двоение изображения на фотографиях у юзера. Каких только версий не выдвигалось, пока юзер не выложил фото всего девайса и робко не предположил, что может быть причина двоения в том, что принтер стоит на полочке над монитором (полочка прикручена к столу) и при печати, весь стол, вместе с полочкой, расшатывается в такт движения каретки принтера.
Какова же была радость юзера, когда он снял принтер с долбаной полки, и двоение изображения исчезло.
Старожилы форума наверняка помнят эту тему.
Потешились тогда.
Но главное, что интересно с той темы, что полка при печати раскачивалась так, и раскачивала стол, что пока принтер не допечатает, на мониторе ничего прочесть было невозможно, ведь его тоже шатало.
ППЦ, короче.

На следующей неделе буду ставить на 690-й...посмотрю ...что и как...

Episode Сообщений: 7 777-круто в общем!

koka
Держись!!!

romanM (12th November 2008 - 08:11 PM) писал:

Мега-Турбо-......

К чему бы это?....Хотел сказать спасибо за предупреждения по укладке шлейфа и прочее...а тут...
Да в общем-то ладно...буду знать где Засада Львовна...

Ну что ребята вот и вечер. Сегодня приобрел чернила InkTec E0009. Пришел домой и собрался заправлять систему. Перед заправкой решил еще раз проверить СНПЧ, особенно на подсосы, герметичность. Снял капсулу прижал пальцем дно, шприц в емкость. Потянул поршень, создается вакуум, поршень втягивается обратно. Думаю хорошо, герметично. Установил капсулы обратно на голову. И что засомневался в капсуле на желтом, думаю дай проверю на голове есть подсос или нет. Опять натянул поршень шприца, и опять вакуум. Так не должно быть подумал я. Первая мысль при сборке пережал шлейф. Разобрал МФУ все нормально, не где шлейф не зажат. Начал опять проверять опять поршень всасывается обратно. Снял одну капсулу с шлейфа поршень шприца ушел и не вернулся, вакуум отсутствует. Дунул в капсулу не дуеться, что за иксня подумал я и начал искать где пробка. Оказалась в фитинге шлейфа. В самом конце отверстия видимо с помощью иголки аккуратненько проколол на всех капсулах перегородку, главное не переборщить и не проколоть вторую перегородку. И система началась продуваться.





По колпачку идет подсос воздуха. Как определил:

Чернила убегали, видно было что подсос идет с капсулы. Смачивание колпачка холодной водой показало что проблема в колпачке, чернила перестали убегать.

Ну вот и все система установлена и заправлена. После смачивания колпачков водой, в капсулы перестало подсасывать воздух (как я думаю не надолго, завтра придется герметикам мазать). После двух часов простоя МФУ выдала 100% тест дюз. Завтра посмотрим что с утра будет.

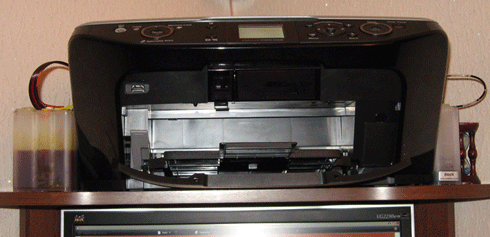

Общий вид размещения МФУ

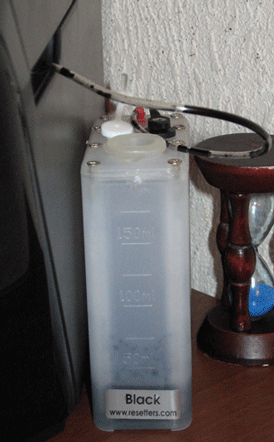

Доноры PRO


Вывод слива памперса

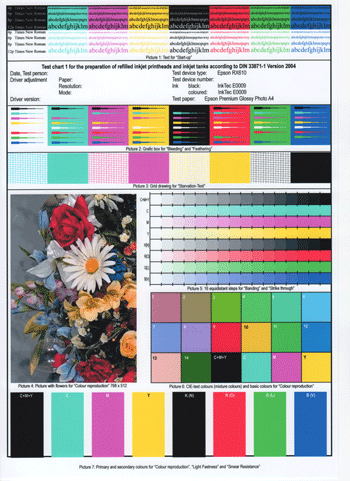

На DIN 33871-1 тест видгл что синий цвет ушел в зеленый

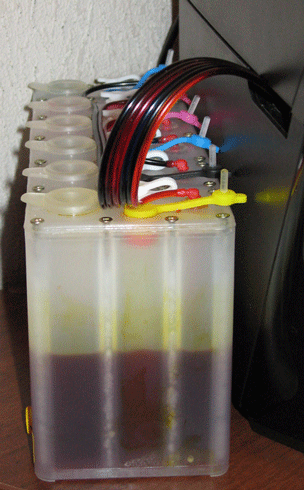

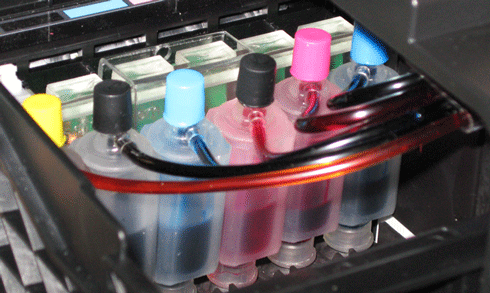

И сами заправленные капсулы. Завтра посмотрим что и как с ними будет с утра.
P.S. Я тут не много на косячил когда МФУ со стола подымал на полку на донорах закрывал все пробки. И когда открывал пробки по запарке у желтого открыл воздушное отверстие и второе отверстие. Как можно вылечить донор не сливая чернила? Где читал но уже забыл а поиск не чего не дал!!!

Сегодня утром посмотрел на кпсулы. Как и предпологал желтый и лайт сиан ушли в доноры. Вечером буду герметиком промазывать пробки. А так все отлично.

latip
Сколько мл чернил полностью умещается в капсуле?
ПРОшки, теперь из полиэтилена делают? Раньше был пластик...
Мне с Украины так и не пришли капсулы новые. Прошло более месяца. Надежд уже нет.

Точно не могу сказать сколько умещаеться чернил, как я прекинул около 10 ml Поскольку на заправку всей системы по градации емкостей PRO ушло окло 15 ml.

latip (13th November 2008 - 07:37 AM) писал:

О замене по гарантии не думали?

latip (13th November 2008 - 07:37 AM) писал:

Не нужно. Не советую. Теряется смысл пробок, для дозаправки придется снимать этот весь герметик, крошки могут попасть в саму капсулу... и т.д.
Последуйте моему совету (если решили НЕ менять по гарантии) - оденьте отрезки трубки капельницы на штуцеры, намного практичнее. Поверьте.
Как это сделать, я описывал в известной Вам теме.

Цитата

Долгий процесс, я живу в Набережных Челнах. Посылку ждал почти месяц.

Цитата

Естественно последую, но Вы же их то же промазывали герметикам!

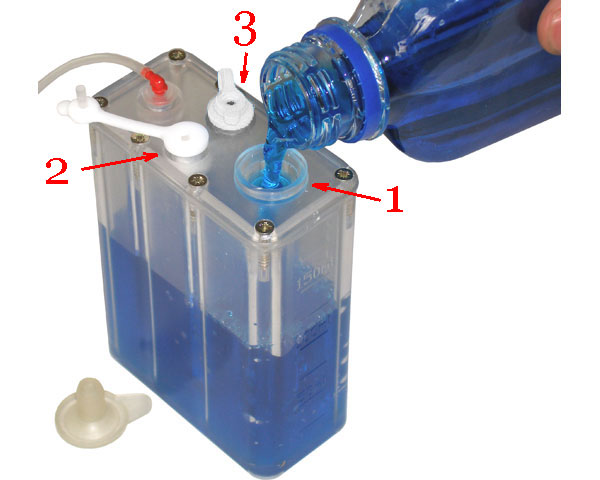

!!!Ребята помогите восстановить работоспособность сосуда Мариотта на доноре Pro!!!!
Как я предполагаю

1. не обходимо открыть отверстие 2 и 3,

2. пережать шлейф,

3. в отверстие 2 вставить шприц потянуть за поршень пока отверстие 3 не заполниться воздухом,

4. отверстие 3 закрываем.

5. убираем шприц разжимаем шлейф, ждем не сколько минут для стабилизации уровня воздуха в доноре,

6. закрываем отверстие 2,

7. открываем отверстие 3,

latip (13th November 2008 - 12:51 PM) писал:

Я же в чате ответил!
Открываем 2 и 3, 1 должно быть закрыто.
Любым способом выдуваем чернила из воздушного отсека через 3, пока не начнет булькать.
Закрывам 2.
Готово.
Не нужны те все сложности, что описаны выше. Ни к чему оно...
Все намного проще.

latip (13th November 2008 - 12:51 PM) писал:

Да, но только сам штуцер, ту часть, на которую будет одет отрезок трубки.
Пробка не имеет контакта с герметиком.
