Помогите, посоветуйте.
Принтер Epson Stylos Photo 790 при снятой печатающей голове включили в сеть. При этом щелкнуло и запахло горелым. Вскрытие показало, что сгорели транзистор А1680 (в блоке питания), транзистор С5694 и предохранитель F1 и у микрухи S93C5 треснул корпус. В исправности других микросхем полной уверенности нет, хотя с виду выглядят здоровыми.
Из всего этого смущает только S93C5, в нее ведь надо прошивку заливать, или я не прав?
Или вообще не стоит заморачиваться с ремонтом?
Что делать?

P.S. В сервисном центре предложили решить проблему за 130$ и посоветовали купить новый принтер.

за 130$ можно такой же б/у принтер рабочий взять. А то и дешевле. Так что думаю в данном случае овчинка выделки не стоит.

Смотрю- давно не постят сюда.........
Может поможет кто? Суть такова. Достался мне в наследство Р200. Причем с убитыми картриджами, вывернутвми чипами. Злой был предыдущий хозяин...
Картриджи поменял... Включаю- они не опознаются... Полез глубже- контактная площадка то же убита! Мать....мать.. мать......!!! На двух площадках вывернуты контакты (по одному на каждую). Достать у нас их практически невозможно. Что моно придумать? (или придется где то заказывать?) Если заказывать- то где, и во сколько мне это обойдется?

Смотрю- давно не постят сюда.........
Может поможет кто? Суть такова. Достался мне в наследство Р200. Причем с убитыми картриджами, вывернутвми чипами. Злой был предыдущий хозяин...
Картриджи поменял... Включаю- они не опознаются... Полез глубже- контактная площадка то же убита! Мать....мать.. мать......!!! На двух площадках вывернуты контакты (по одному на каждую). Достать у нас их практически невозможно. Что моно придумать? (или придется где то заказывать?) Если заказывать- то где, и во сколько мне это обойдется?

Показываю то, чего многие не видели:
http://www.kmtn.ru/~xarlam/600.jpg
Эпсон Стайлус 600.
Это зона подключения гибкого шлейфа от интерфейсной платы головки к самой ей - прямо к пъезоизлучателям:)
Ничего не тревожит в снимке тех, кто безуспешно пытается понять, почему некоторые дюзы не печатают, а которые печатают, то слишком долго и криво?
:)

В общем проблема такая:
С60. промыл голову спалил транзики поменял на 972 и 973: запечатал но как!
средние черные дюзы ушли в цветные (при тесте дюз) при печати страницы с полным заполнением начиная от середины листок начинает бледнеть! К концу страницы почти белый пропуск дюз через один в верху страницы резкий сдвиг в сторону
Народ памагите !!!!!!!!!!!!

У меня тоже возник интересный трабл. При очередной заправке оригинальных картриджей чернилами WWM на маженте пропала 1 дюза. Дал отстояться сутки, сделал прочистку, не помогло. Поставил шприц с промывкой на 2 суток, потом прокачал через голову промывку, прочистка - и опять нет той же самой дюзы. Снял голову, 3 суток отмачивал в самодельной промывке, прокачивал шприцом, сушил и собирал, но опять нет этой дюзы. Принтер Р200, что с ним такое, понять не могу. Если кто что может посоветовать, уважте ответом пожалуйста.

Все рекомендации по промывке способом "прокачки" внешним давлением теперь считаю однозначной провокацией и СМЕРТОУБИЙСТВОМ для головки.
Только отмачивание тампонами и прочистка средствами принтера!

Согласен с ЮХа. Счиитаю что прочистка внешним давлением возможна только в крайнем случае, как и прочитска ультразвуком т.к. это брутальный метод, приносяящий вред голове.

P.S. ЮХа, а что на снимке такого?

Я вставлю сообщение (своё) с другого форума:
Цитата:
"Позвольте высказать личные мысли по поводу Эпсоновской струйной печати (типа, 10 лет спустя):
Система хороша и надёжна при условии использования оригинальных расходников. Да, она слишком дорогА по части эксплуатационных расходов ( для слаборазвитых стран), и поэтому возникает естественное желание снижения оных. В основном, все пытаются использовать ДОЗАПРАВКУ более дешёвой "гуашью".
Покупаются шприцы с краской и делается инъекция. Видимо, далее следует КОАГУЛЯЦИЯ, и как следствие - непроходимость.
Идем в Сеть и пытаемся узнать у интернет-умников, что можно в этом случае сделать. Все умники рекомендуют процедуру "помойки". Моющие средства разные - от спец-дрец -жидкостей до апирогенной воды и раствора аммиака. В своё время и я рекомендовал вымыть всЁ и НАФИГ!
Кстати, первые и самые удачные мои процедуры мытья заключались в простом подключении к щтуцерам головки через "кэмбрик" обыкновенного шприца с чистой водой и выдавливанием грязи. Потом нек. сказали, что можно так выдавить и пъезоизлучатели. Поверил и стал более осторожным. Если бы знать тогда, что "выдавить" таким способом можно только собственный геморрой!
По моему, все гораздо проще: жидкость при неаккуратной помойке попадает в зазор между шлейфом и пъезокерамическими пластинами-излучателями за счёт капилярного эфекта. Высушить за реальный срок невозможно. Далее при подаче высокочастотных импульсов наступает неизбежный пробой. Разрушается напыление на керамике, создаются дополнительные мостики и, возможно, "дохнут" ключи в интерфейсных МС (бескорпусных, на плате головки).
Есть ли выход?
Есть!
На данном этапе я вижу выход в НЕСМЕШИВАНИИ чернил от разных производителей. Никаких шприцеваний в оригинальные картриджы, так же как и в неоригинальные, "чужими" чернилами.
Если меняем чернила на более дешёвые (другие), то моем систему средствами принтера, используя картриджи заполненные чистой водой.. При невозможности, моем очень аккуратно. Никакой "открытой воды"! Только ватные тампоны.
И естественно, хочу еще раз заметить, что СНПЧ - лучший вариант для "экономистов"
Конец цитаты.
Добавление:
Способ сочленения самой головки (это тонкий - 1мм - многослойный конструктив) с корпусом картриджей через герметизирующую полимерную (видимо) прокладку не оставляет надежд на то, что при сильном давлении промывающаяя жидкость не выдавится в зону пайки.
Это моё мнение.
P.S. На снимке http://www.kmtn.ru/~xarlam/600.jpg
по моему очень хорошо видны (вверху) серые, разрушенные эррозией пайки. Именно эти дюзы, судя по тесту не работали.

zmey (Jun 8 2005, 12:22 AM) писал:

Да надо было Канон брать

ага, только приготовьтесь менять головы. Много проитворечивой ифнормации на эту тему, но сам стал жертвой. Благо второй раз меняю голову по гарантии, но все с махинациями...

По-моему, вообще уникальный случай. Сколько не рылся по форумам, не смог что-либо подобное найти. Короче суть - принтер в пользовании примерно год. 8 месяцев назад была установлена СНПЧ с WWM от Resetters плюс бумага Lomond прекрасно функционировала до недавнего времени (инцидент случился 3 дня тому). Последнее, с чем мой R300 прекрасно!!! справился, это отпечатал примерно 10 болванок СD, после чего я преспокойно уехал в командировку. Уточню, что принтер НИКОГДА не выключается, за исключением отпуска. По приезду - же из поездки обнаруживаю, что принтер выключен, в чем необдуманном действии была уличена жена. Ну это дело десятое... Когда же я решил отпечатать свежеотснятые фотографии, то принтер выдал мне чистый лист!!! Девственно чистый!!! Начал разбираться: после множества продувок через систему CSS (усиленными прочистками) -результат нулевой. При тестах на листах стерильная чистота! Самое интересное, что при продувках дюз краски льются в обычном для них режиме, что, видимо, свидетельствует о том, что дюзы не "забиты". Да и не могут ВСЕ СРАЗУ дюзы забиться одновременно и до отказа. Обидно, что принтер ничего не выдает, не ругается и т.д. При печати на чем угодно, бумага или болванка, спокойно отправляет на печать, ПЕЧАТАЕТ (думая, что он печатает), и выдает чистый лист. При этом НИЧЕГО не сообщая, наоборот показывает приличный уровень чернил. Добавлю, что примерно месяц назад были обнулены все счетчики. Вот такая "длинная" проблема. Извините, хотел поподробнее, что бы не было потом лишних приписок, вроде: "..а то-то делал?" ПОМОГИТЕ!!! Заранее всем благодарен!

ну значит так, все понятно. Сгорел предохранитель F1. Находится на материнской плате принтера около двух транзисторов на Почему предохранитель,а не скажем еще и транзисторы ? Что ж, тоже возможно, но маловероятно, поскольку, видимо, неприятность случилась ввиду броска тока в сети, либо неудачного переходного момента. Так что думается, цена вопроса - разборка принтера, запайка тонкой проволочки на место F1.
Да, кстати, прозвони его сначала. На всякий случай и транзисторы Q3, Q4.
Напиши о результатах. B)

CX 3500 -Принтер новый. Отлично работал. После установки СНПЧ и сборки делает так -
включается, позиционирует головку, если установлен чип неправильно,
или его нет останавливается, и на компе пишет какой картридж барает.
Если все ОК - в то время когда должна быль прокачка дюз - визжит
(быстро работает двигатель при том что головка стоит крайне право) и дает ошибку
- мигают все лампы и на индикаторе горит Е. Вообщим задолбал, убил на него весь выходной а
толку нет! Систему демонтировал. Стоят родные картриджи - глюк на
месте.

Принтер разобрал. Проверил предохранитель F1, посмотрел все датчики. Собрал. Вроде заработал. Ну думаю - пронесло. Запускаю утилиту прочистки печ. головки и ВСЁ АМБА. ТОЖЕ САМОЕ
Ну блин это уже несмешно......

Кажется, любой принтер может сам напечатать тест без компа.
Если напечатает, то принтер исправен. Если нет, то ...всякое может быть.
По поводу проверки предохранителей и транзисторов: это по моему придумал не радиотехник. Моё мнение: предохранитель защищает чисто от пожарной ситуации, поскольку через него подается питание на головку через гибкий шлейф. При неправильном "отмачивании" головки В ПЕРВУЮ ОЧЕРЕДЬ сгорят беззвучно, беспламенно и бесповоротно ключи в интерфейсных МС головки. Возможно, что предохранитель и транзисторы могут "сгореть" от того, что при манипуляциях разборка-промывка-сборка были допущены чисто дилетантские ошибки, ничего не имеющие общего с ...общим положением дел.
:)

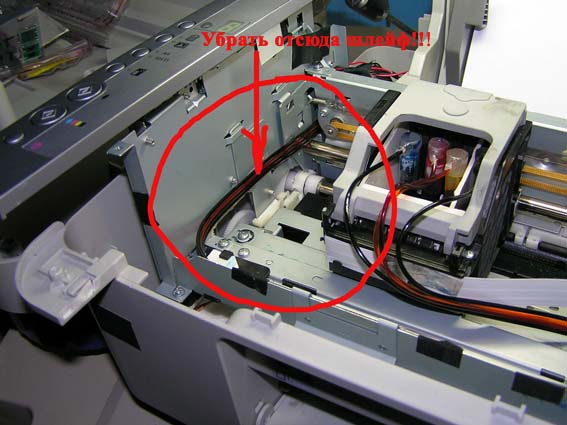

Тема снимается. Опытным путем обнаружил проблему. Но на это понадобилось 2 дня и несколько раз разобрать принтер. Проблема была в упирании головкой об трубочки СНПЧ . Трубки были проложены по левой стенке принтера с помощью двустороннего скотча и далее по шлейфу головы. Это всего каких-то 1-2 мм. а проблема налицо.
Смотреть тут: http://supermazi.cha...foto/cx3500.jpg
Спасибо всем!
:P

Цитата

Далеко не любой, но большинство. Проехали.

Цитата

А вот и нет! Пред сгорает значительно чаще, чем транзы. Понимаю, должно быть с точностью до наоборот, но факт есть факт, тем более подкрепленный множество раз (я был сервисником по эпсонам). И сгорает он обычно по следующим причинам: невысушенная голова после промывки, залитая голова капелькой чернил из неудочно заправленного картриджа, какие-либо неполадки в электросети (были случаи, хотя казалось бы нелогично) и др. Так что явление достаточно частое, особенно когда ставят СНПЧ.

Сложно разговаривать с "сервисником", потому как я не вполне понимаю смысла этого слова, так же как не понимаю, что означает слово "транзы"
:)
