победа над EPSON C87
делаем внешние чипы

когда я мастерил СНПЧ я сталкнулся с чипами и понял пока их ненаучусь обнулять
то я зайду в тупик и несмагу печатать.
значит так все чипы подключены поралельно
не долго думая откавырнул чипы спаял их все паралельно и засунул в комовский штекер
зделал прогроматор с такимже COM -им гнездом
и теперь спомощью программы "SSC Service Utility" свабодно обнуляю чипы
в общем разобрал принтер на половину припаял 6 провадов, прокавырял дырку в корпусе
вставил другое такоеже гнездо "COM" 9-и контактное
и теперь можно обнулять чипы легко и просто.
достаточно снять чипы, вставить в програматор обнулить.

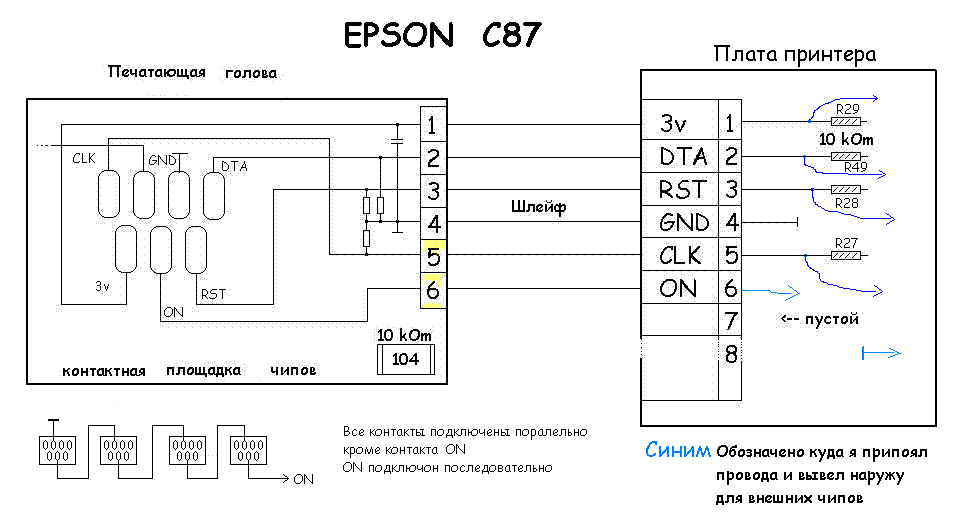

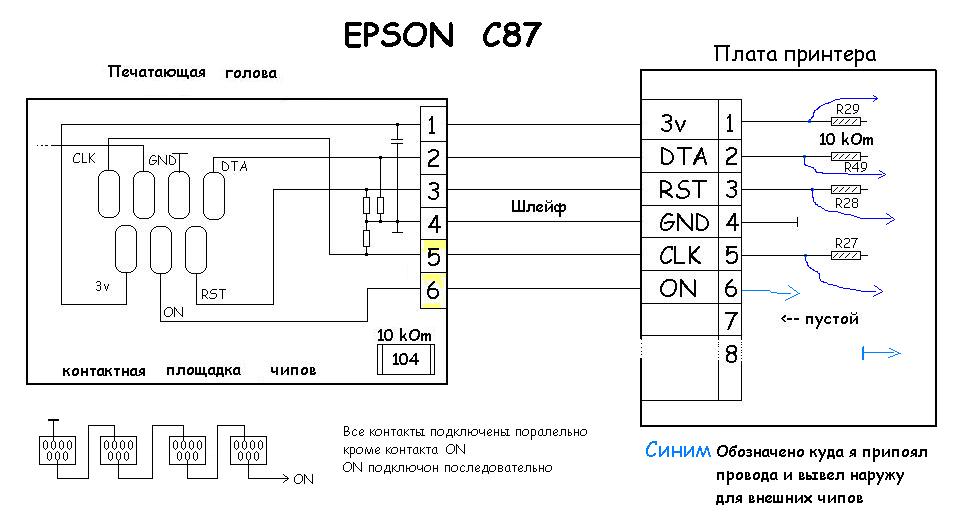

схема прилагается

о чипах напишу попозже когда нарисую схему.

А не проще 1 АО чип SCSI-2?

нет не проще.
это совсем для нищих
тем более что в нашем городе не продаются такие чипы.
 что бы поствть SCSI чип, совсе необезтельно иметь прямые руки

== JON == К прямым рукам еще бы элементарную грамотность! Цены бы не было!

Цитата

и опять "програматор", но с другой ошибкой (надо - "программатор" - от слова программа).
ЖУТЬ!!! Я уж не говорю о запятых... "поствть" тоже будем считать опечаткой.

извеняюсь если комуто нагрубил.
я просто уважаю тех кто может делать все своими руками
а не тех кто все делают за них

тем более что в нашем задрыпенске такие чипы не продаются ниговаря уже о шлангах для снпч
приходится делать самому из гавна конфетку

я же как тот вадила жигулей мазгов нет но зато руки золотые

п.с. насчет неграмотности
необращайте внимание это у меня компутер неграмотный

продолжение схемы будет...

Ну хорошо, каждому своё...

И так продолжение

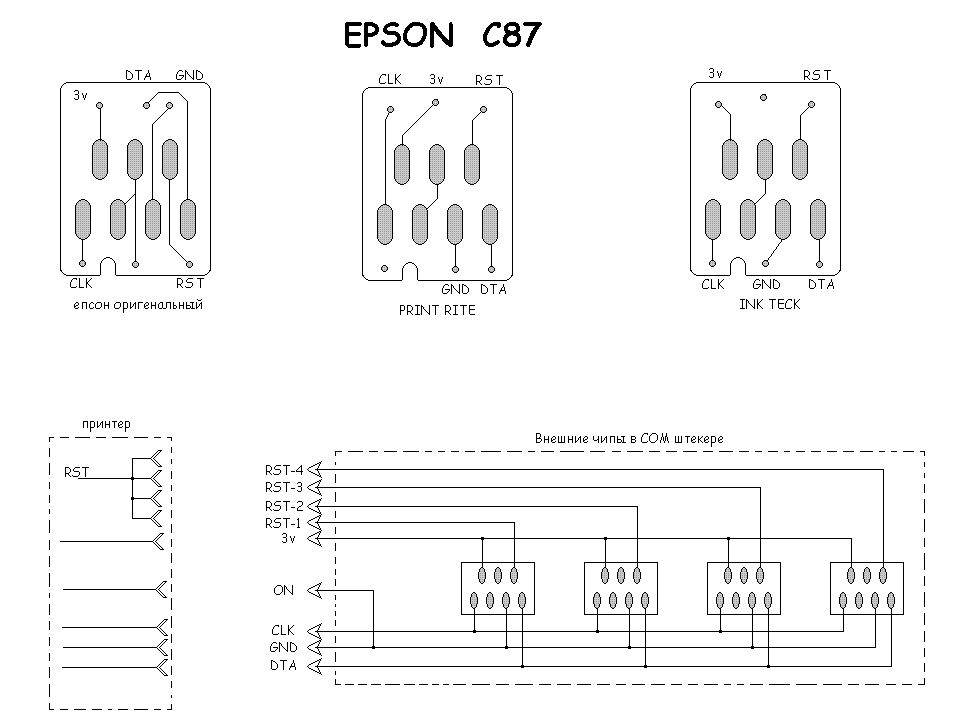

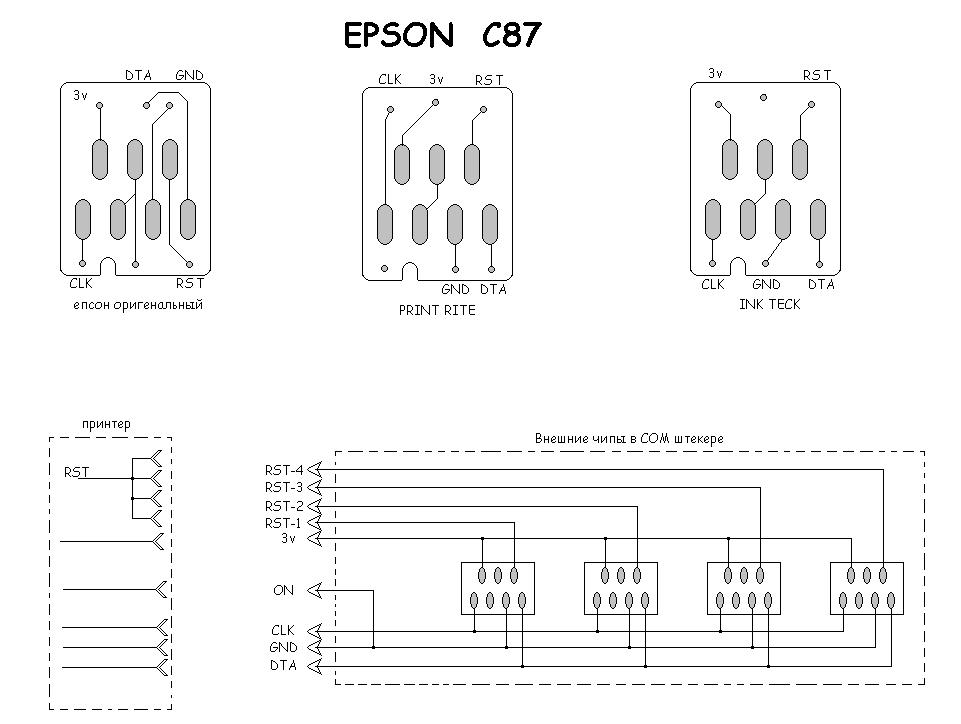

как видно на рисунке все чипы соединяются поралельно
кроме контакта RST
это для того чтобы можно было прошивать каждый чип отдельно
в програматоре я поставил переключатели
а в принтере все контакты RST соеденины

А для 9пиновых схем модернизации не имеется?

Приветствую всех!

А в 6-цветных принтерах, надо думать аналогично соединяются чипы? Зачем тогда "пустышки" используются с суперчипом? Что в этих пустышках?

В 7-ми пиновых ничего...

В них просто кусок пластика с проводниками, для изъятия бабла с лохов. :)

А нафига они тогда нужны?

Тогда получается можно тупо один суперчип припаять гдето в районе материнки, безо всяких планок? Смущают 4 SMD-деталюшки на плате чипов - если не ошибаюсь 3 резистора и кондер. В найденной мною схеме принтера этой платки нет. Плохо что кондер без маркировки, но судя по его включению где-то на пару десятков нанофарад. Будем пробовать! Все равно терять нечего, я уже готов идти покупать новый Canon :) Только зарплата в конце месяца...

ЮХа

ну я так понял из схемы в пустышке еще и перемычка между ON и землей. Может по ней принтер определяет наличие всех картриджей?

В семипиновых от Ресеттерса (R200,220, 300) я спокойно изымал пять, оставляя чип на чёрном.
Раньше, некоторые считали, что "пустышки" защищают ответные контакты. Это глупость.
С другой стороны, некоторые вариации чипов требуют наличие хотя бы одной пустышки.
Повторюсь: те планки для R200,220, 300, которые я покупал у Ресеттерс прекрасно определялись с одним чипом на чёрном.

Да...можо один "главный" на чёрный...но сие касаемо 7-ми пиновых.

ЮХа (10th June 2010 - 10:50 PM) писал:

Это не глупость. Сие справедливо, если чипы устанавливаются на картриджи. В таком случае, действительно, пустышки не позволяют вытащить вместе с картриджем и контакты принтера...
На планку капсульной СНПЧ пустышки можно не ставить.
Кстати, не всегда чип ставится на черный. Правильно будет сказать - чип ставится на первый.
Все вышесказанное касается 7ми пиновых чипов.

Сдаётся, интерес больше спортивный.
С нынешними принтерами такой фокус не пойдёт

не-не, у вопрошающего (у меня то есть) интерес не спортивный. Заходелось реанимировать R220 для нечастого домашнего применения. Новый покупать как то жалковато денег, не так часто печатаю, а ведь хочется приличный принтер, 6-красочный. А чипы захотелось перенести из каретки поближе к плате потому, что мои нервы еще одного Epson-овского заскока с чипами не выдержат, будут разрушения :)

Большинство людей используют традиционный секс. Но некоторые хотят иных ощущений. Очевидно, педофилия и прочие извращения происходят от неумения насладится сексом традиционным.
Но мы не о сексе, а о принтерной печати. Можно перенести чипы куда угодно. Но это уже не секс, а геморрой.
К доктору!

ну вот.. такую светлую идею погубили на корню... :) :) :)

а у меня как раз отходила планка с чипами. регулярно.
аккуратно вытянул шлейф (идущий на плату), и переместил плату определения чипов в удобное место вне каретки. "расческу" с чипами зафиксировал двумя винтиками и термоклеем, теперь забыл о проблеме отходящих чипов, и кнопка сброса теперь вообще сбоку, даже принтер открывать не надо ))
