Доброго всем времени суток!

Очень нуждаюсь в совете струйной печати и по установке и подключению СНПЧ. Занимался тиражированием до А3, исключительно лазерная печать на Xerox DC 12. Т.е. со струйниками дел не имел вообще. Недавно для разнообразию услуг приобрел струйный плоттер HP DesignJet 120. 6-цветный плоттер формата А1. Для пробы решить взять б/у и взял собсна J. По наследству вместе с плоттером перешли куча картриджей, СНПЧ, резеттер (программатор) чипов, чернила и т.д.


Предыдущий владелец использовал только картриджи со сменными танками фирмы SKYHORSE. СНПЧ у него стояла не очень долго по непонятной причине. Он говорил, что вроде все печатало только при небольших тиражах (до 2-3 шт А1). Дальше менялась цветопередача. Причем очень сильно менялась. Как он говорил при печати 100 А3 первый лист - идеал, 50-ый лист довольно сильно отличается от 1-го, 100-й лист немного отличается от 50-го и очень сильно от 1-го.

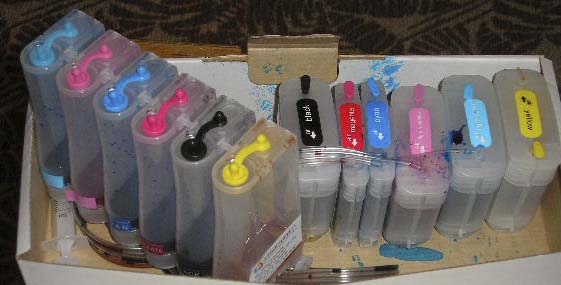

Вот это СНПЧ.

Толи СНПЧ такое, толи подключено и установлено не правильно.

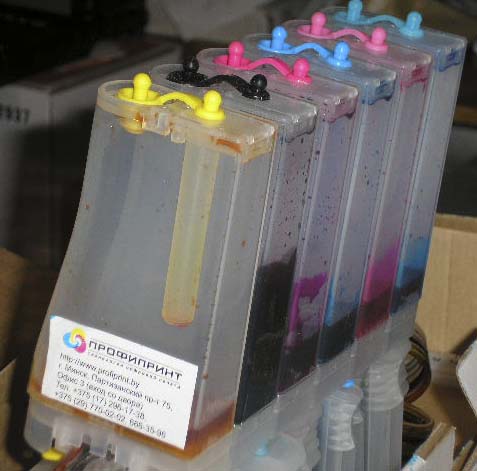

Это емкости для чернил.

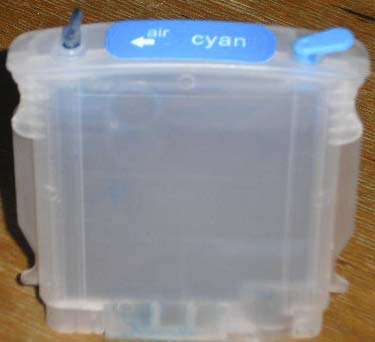

Это картридж от СНПЧ, причем куда показывает стрелочка Air туда почему-то идут трубки от емкостей.

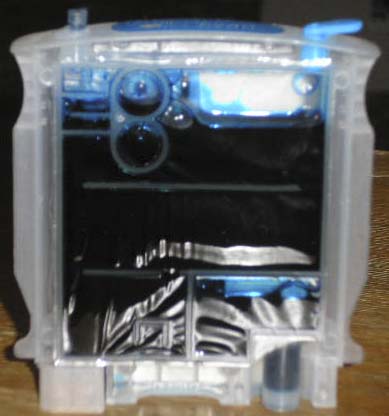

Это картридж от СНПЧ со снятой боковой крышкой. Все в чернилах.

На картриджах никогда такого не было, только говорит что заправлять при больших тиражах до 3-х раз в день приходилось.

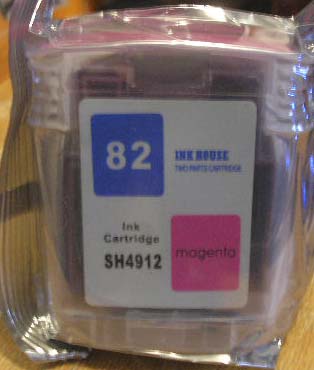

Картриджи Skyhorse такие вот стоят в плоттере (это шел отдельно – новый – на плоттере пока сфоткать не могу, т.к. отдал его на профилактику).

Это собственно преамбула.


Теперь вопросы.
1. (самый главный). Как правильно подключить СНПЧ и установить его? Т.е. что должно быть на какой высоте, чтобы чернила подавались нормально (я так думаю что цветопередача хромала из-за плохой подачи чернил), какие трубки куда подключать, как правильно заправлять. Какие пробки должны быть открыты при печати, какие при заправке? Если можно то очень подробно, т.к. опыта не имею

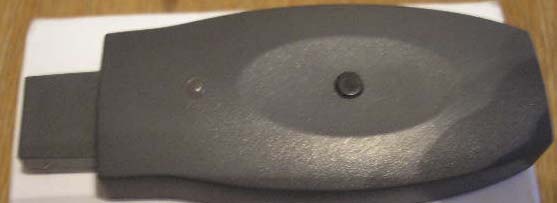

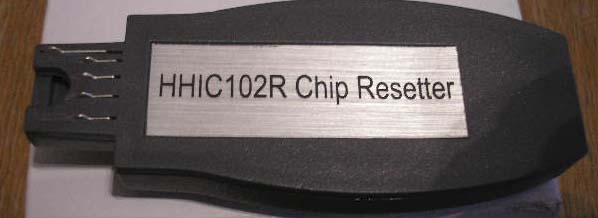

2. В комплекте шел такой вот программатор:





Как им пользоваться, а то он ничего не обнуляет. Я так понимаю что вставил, нажал кнопку, подержал – загорелся зеленый светодиод – отпустил кнопку, достал. Так вот этот алгоритм НЕ работает чего-то. Ни на оригинальных картриджах, ни на не оригиналах, ни на картриджах СНПЧ.




Вопрос № 3 – а нужно ли вообще у СНПЧ обнулять или там может быть авточипы стоят?



Вроде все. Заранее благодарю за любую информацию по этой теме.



(сорри у модераторов за «тяжелое» сообщение)

Цветопередача скорее всего хромала из-за "дешёвых чернил", а может и из-за конструкции снпч
Система подачи у этих принтеров весьма совершенна. Если Ваша снпч конечно не внесла серъёзных конструктивных траблов.

Какие головы у Вашего притнтера? (номера голов?)

Да чернила вроде тоже хорошие ОСР в литровых бутлях. Если ЭТИМИ ЖЕ чернилами картриджи заправляются - все ок. Головы - 3 шт №84 (С5019А, 20А, 21А) и 3 шт №11 (С4813А и т.д.).

получается, что на чернила грешить не приходиться. Остаётся собрать из того хлама, что Вы нарисовали толковую сисему СНПЧ (я её Long Print называю). Просмотрите посты aaaa он предложил для аналогичных голов толковую систему для принтера HP 1000. Я эту сисетму по аналогии довольно успешно повторил на похожих принтерах. Система показала свою жизнеспособность при печати 25-30 кв м в один присест.
P.S. на подопечных принтерах заправляютя тоже OCP.

Так а почему СНПЧ на этих катриджах глючит?

По моему, на этом хламе нет системы подкачки чернил.

aaaa, нет нету подкачки. Но СНПЧ то почти новое, должно же оно работать, или все таки реально хлам? А без подкачки его реально запустить или нет?

запустить можно.... и лучше в окно
извините за глупый совет.
Как Вы думаете, концерн HP тратит уйму денег для своей системы снпч, лишь только из за того что им так этого хочется? При любом тьюнинге подходите по известному принципу: "не навреди!" , а потом уже улучшай. Но ни в коем разе не упрощай. Любой шаг тюнинга должен быть обоснован и теоретически тоже.
О подкачке Вам уже сказал aaaa. Т. е. надёжную дэмпферную систему превратили в сомнительную капсульную с не менее сомнительными, в даном случае, донорами (сосудами Мариотта). Только вопрос: а зачем?
Америкнцы всё сделали за Вас, а что не доделали , то доделал aaaa.

У меня это выглядит приблизительно так:
http://www.cd-printe.../IMG_1000-4.jpg

Цитата

Да затем, что должно же это СНПЧ работать, продавалось же именно как система непрерывной подачи чернил. Может использовалась просто не правильно, не те пробки были открыты, или наоборот должны быть закрыты. В общем может кто-нить написать алгоритм заправки таких СНПЧ (открываем то-то, туда заправляем,закрываем, печатаем)? Буду очень благодарен. Я думаю что дело именно в этом, в НЕВЕРНОМ использовании. Просто ни инструкции ничего нет.

Вместо того, чтобы просто, трубочками, соединить оригинальные картриджи с бутылками, люди вот так ломятся в открытую дверь...
А, когда говорю, что за 2 $ можно сделать СНПЧ и уменьшить себестоимость печати в 10 раз, никто, кроме Slava2, не верит.

аааа, так в том что и дело, что

Цитата

. Так их же покупать надо, эти картриджи. У меня просто не оригиналы стоят, а оригиналов старых всего на 3 цвета есть. У неоригиналов нет резиновых пробочек снизу. А у картриджей из СНПЧ вверху два отверстия есть, вот их и хочу приспособить.

Сосуд Мариотта не создает нужного давления в системе. Посмотри у немцев, как высоко стоят доноры над принтером:

http://www.hstt.net/...#longprint_gen2

но даже, не смотря на высоко поднятые доноры, немцы не отказались от помп в картриджах !

Цитата

прикупите б. у. любые картриджи и переклейте необходимые чипы на них - дёшево и сердито...

Т.е. на основе сосуда Мариотта толковую СНПЧ не собрать? А так да, попробую с бу картриджами.
2 аааа, а при отключении разъема (под картриджами) чипы на картриджах вообще нужны будут или нет? И как долго в оригинальных картриджах служит помпа?

В принтерах HP Business Inkjet 1000, 1200 чипы не нужны. ;)
Читал, что помпа рвалась после 10 заправок. Но без СНПЧ при окончании чернил резина сильно деформируется внутрь.

10 заправок это при нормальной загрузке всего неделя работы (5 дней = 10 заправок). Так что все-таки буду думать, как эту СНПЧ запустить.

при такой загрузке купить то новый картридж плёвое дело ?
При Ваших то барышах!
Или я чего то не понимаю ?

У меня есть другая статистика:
четыре картирджа вылакали более 3л чернил (это 300 кв м бумаги), и при этом помпы остались живы.

Если бы такие загрузки были постоянно . Это я в расчете на самые жесткие условия. Да и покупать надо, ездить и т.д. А так чернила доливай и все.

Наконец забрал плоттер из профилактики. Вроде все почистили, смазали и т.д.

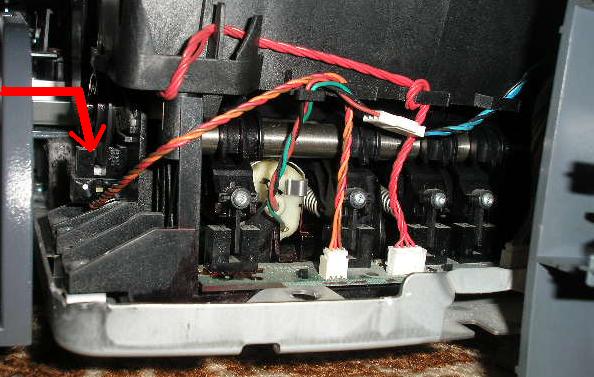

Посему начинаю заниматься СНПЧ и картриджами. Вопрос к aaaa: какой разъем на плате нужно отключать?

По аналогии с http://www.reseters.ru/index.php?showtopi...ost&p=45684 и Вашей веткой на Борде я думаю что маленький (3-пиновый).
Я пробовал его отключать, так плоттер вообще не запускается, выдает ошибку.

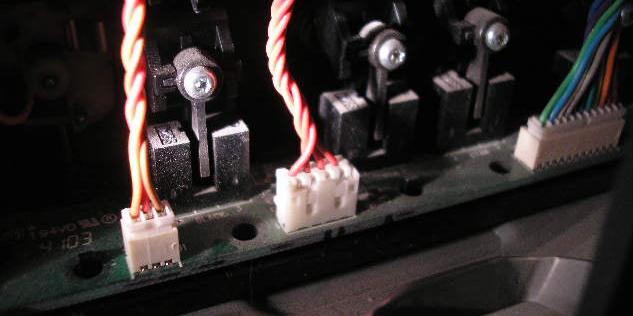

С это стороны есть еще один разъем, я так и не понял - это продолжение этого на плату или другой, но шнур уходит куда-то внутря.

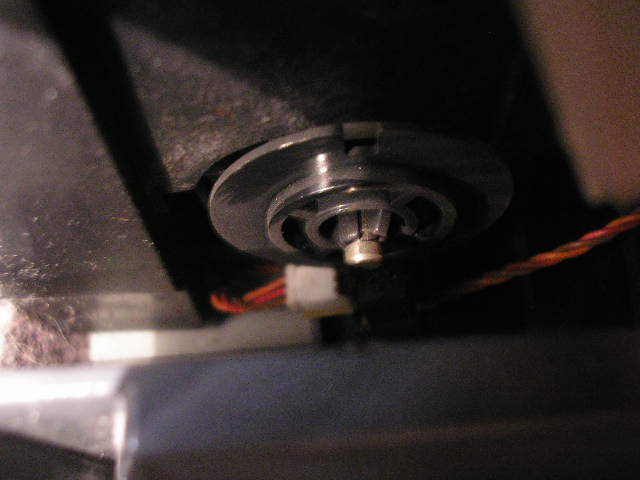

Фото этого разъема (сфоткал коряво - не подлезть)

При отключении этого разъема - плоттер пищит как дурной.
Может быть подскажете что делать, али в плоттерах другая система защиты?

aaaa отключает разъём, который идёт на оптопару. Эта оптопара следит за положением оси при подкачках. У меня на ср1700-м и К850 (с похожей системой подачи чернил) такой метод не прошёл.
А как ведёт себя Ваш плоттер, если Вы заправили оригинальный картридж ?
