Episode (11th June 2008 - 05:37 PM) писал:

Эт было бы хорошо, только вот размеров нет :(

Episode (11th June 2008 - 05:37 PM) писал:

Ага, плавализнаем, сейчас на родительском принтере выкидываю картриджи и ставлю капсулы, вымотали они мне все нервы :)

major.39 (11th June 2008 - 05:58 PM) писал:

Раздельные, немного больше по высоте чем стандартные на С91 :(

Mihailob (11th June 2008 - 06:53 PM) писал:

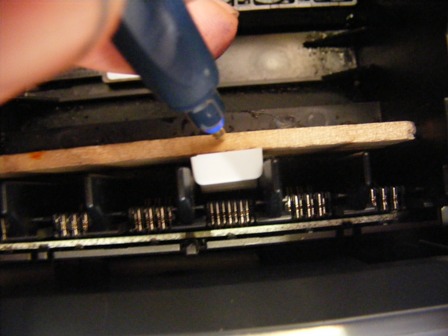

Попробуйте вставить родные картриджи в ПГ, потом нужно замерить расстояние между картр-ми и подобрать пластины которые в притирку входили бы между ними(можно использовать плекс от коробок СD + бумага и т.п.). Затем,вытащить картр-жи и связать их вместе прокладывая полученные прокладки между ними. Таким образом вы получите приблизительное расстояние между чипами. Высоту замерить можно попробовать когда в каретку установлен один картридж.

major.39, спасибо, как раз сейчас смотрел на ПГ и думал примерно о том же, но не представлял какой материал использовать для изготовления планки :)

volk18
Из чего сделана планка?

Я использовал ПВХ,
клей Cosmofen CA12
Можно полистирол, клей дихлорэтан

Кому-то повезет.
Остальные будут напрягать, типа, почему чипы не определяются...

Для мфу RX590 использовал планку чипов от комбо СНПЧ R290.
Прикинул экспериментально и приклеил на плексиглаз супермоментом. Ресеттеровская стоит 850р, моя 250р.
Лишь было желание...

У меня такая проблема, прикупил демпферные камеры для своего R270.
после осмотра обнаружилось что планка которая прижимает чипы не встанет, так как будет упираться в иглы забора чернил.
Пришлось разъединить и чипы на текстолите подпереть П образным держателем, но так как жесткость конструкции нарушена до клеил скотчем.
При чистках, засорах, постоянно приходиться снимать демпфера, планка отходит и часть чипов не определяется. Расстояние между установленными демпферами и чипами мм 3-5, т.е очень плотно.

У меня такое предложение выставлять здесь фотки, кто, и как крепит эти чертовы чипы. Можно магазинные крепежи выкладывать. (хотя мое магазинное крепление не подошло).

ты первый, из всех написавших, который поставил дэмферные камеры на 270-й, тебе не помогут здесь, ну мож конечно повезёт и Вас будет 2вое...

Рома, какая разница, ДК или капсулы, речь то о креплении планки!

Johnku
Я устанавливаю планку на место, проверяю работу, если чипы определились - клею термоклеем (китайским соплеметом).
Нареканий еще не было.
При необходимости можно оторвать, практически, бесследно.

R-270:
глюк с моргающими красными лампочками и сообщением о застрявших предметах и общей ошибке
появлялся периодически после 5-10 листов. как оказалось, отходил контакт.
устранился после добавления второго крепления у чипов.
конструкция ПГ позволяет ставить две одинаковые скобки из пластика
справа и слева, вместо одной по центру.

Я такие глюки убиваю еще до рождения - сажаю планку на клей из китайского соплемета.
При необходимости снять СНПЧ или планку, клей можно удалить, следов не остается.

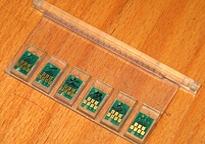

Моя первая самопальная планка:

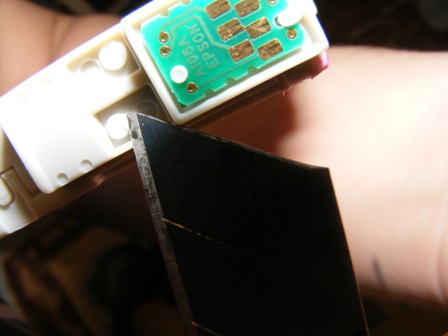

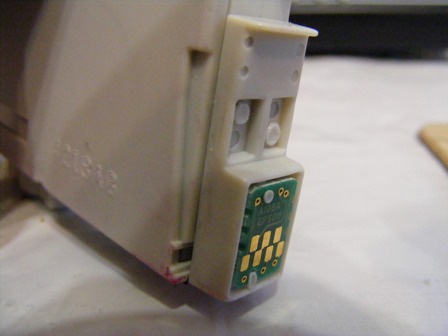

Всё намного проще, народ. Берем тонкий! двухсторонний скотч. Отделяем от оригинального картриджа держатель чипа, вставляем туда авточипы и клеим этот тонкий скотч по бокам. При этом, не следует отделять подложку от наружной клейкой стороны скотча. Толщина 1 слоя составляет примерно 0,25-0,3мм. Вставляем чиподержатели в гнезда, включаем - все работает. Проще некуда. такой скотч продается в строительных магазинах, на авторынках.
Уточню: толщина самого скотча составляет примерно 0,1 мм. Это тонкий двухсторонний скотч. Стоит порядка 6-7 грн за катушку. И не надо ничего клеить. Только что, таким макаром, вставил все 4 авточипа в RX520. Всё работает, СНПЧ (собранная из запчастей R200) работает, аки часики.
Желаю вам чистой печати и никаких проблем с вашими принтерами.

тут (да и не только) не встает планка
а также удручают отзывы от 05 июля 2010 и 21 июля 2010. планку пришлось менять людям. а это лишний месяц простоя

и все-таки: получается планку ресеттеры не очень качественно делают на 100% ? если она не влезает и нужно подпиливать? почему нельзя настроить, чтобы планки в комплекте снпч были как родные к каретке?

Они и так как родные. Просто - никто не читает инструкции к СНПЧ и все боятся устанавливать планку с натягом, как то должно быть. Хилые все. Задохлики, походу :D

вот и я решил выложить тему своих трудов, может кому пригодится...

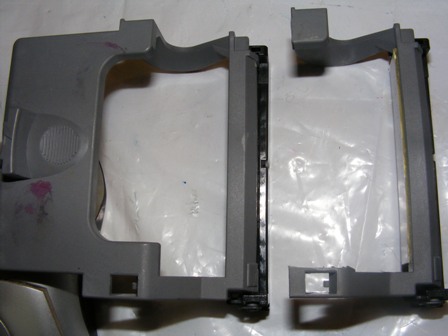

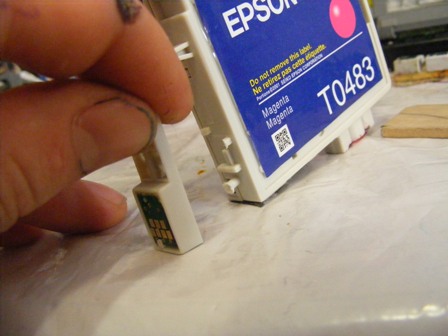

срезаем 2 пласмассовых крепления

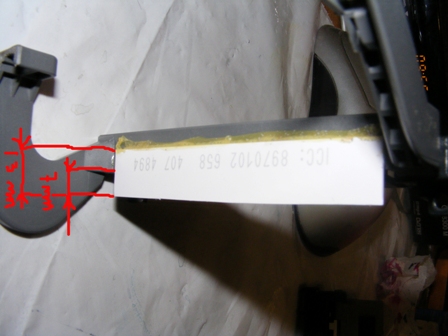

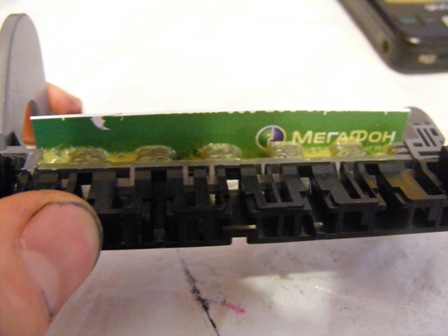

теперь переходим к подготовке прижимного механизма, я взял за основу запчасть от каретки

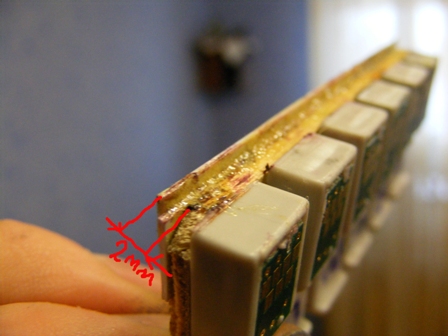

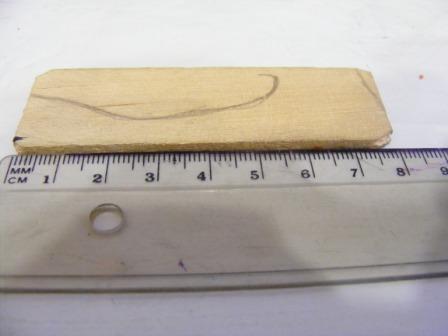

приклеиваем на нее заранее подготовленную пластиковую пластину

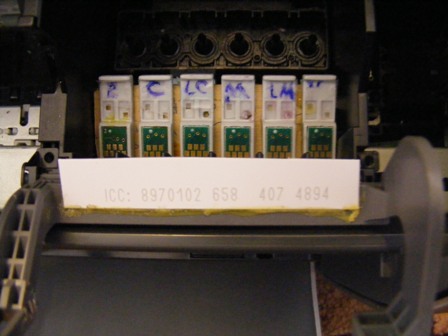

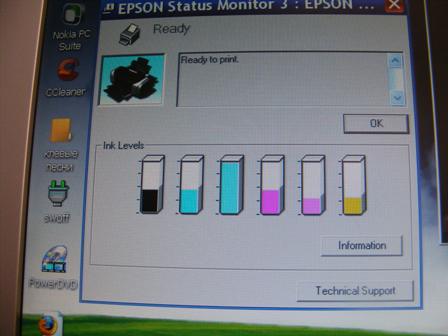

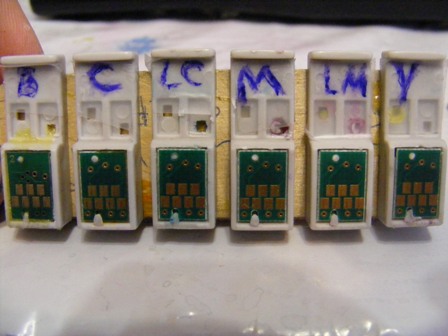

в итоге вот что у нас получилось



склеивание всех материалов производил обувным клеем моментом. Кстати, замарочился я этим, т.к, были лишние оригенальные картриджи и самообнуляемые чипы от убитого ржавого картр.снпч, их я естессно вкарячил в девайс

let4ik, насколько всё глупо.-(
Несколькими постами выше Barbos на 100% раскрыл тему с оригинальными держателями!

Barbos, респект и уважуха! У меня столько этих держателей накопилось... Поразительно, что сам не догадался. Способ на удивление прост и полезен

а я с креплением чипов вообще не заморачивался. ну естественно не на гарантийном аппарате. на принтере cx4300 вытащил панель с контактной группой чипов с каретки, тупо приклеил по периметру планку с комбо чипами к контактной панельке термоклеем. сверху термоклей чипы держит отлично и так, а с нижней стороны, закрутил 4 маленьких самореза (от аудиокассет) и их шляпками поджал чипы к панельке и тоже термоклеем подклеил. все это, естественно, при использовании капсульной снпч. контакт получился более чем надежный, никогда сам не оторвется. а в случае чего снять чип легко- открутил саморезы, подогрел термоклей феном- и он сам отпадет

Сегодня продал по символической цене хорошему знакомому свой кошерный R220 и с горя решил для своего новоприставленного, окисающего с картриджной системой R300 (откиснуть то откис но косоструй - пипец - продолжаем реанимировать) сделать планочку и попозжа перевести на капсулы.

За пять минут у меня не вышло ...
пол часа за компом и потом минут 15 фрезеровки на ЧПУ-шке.

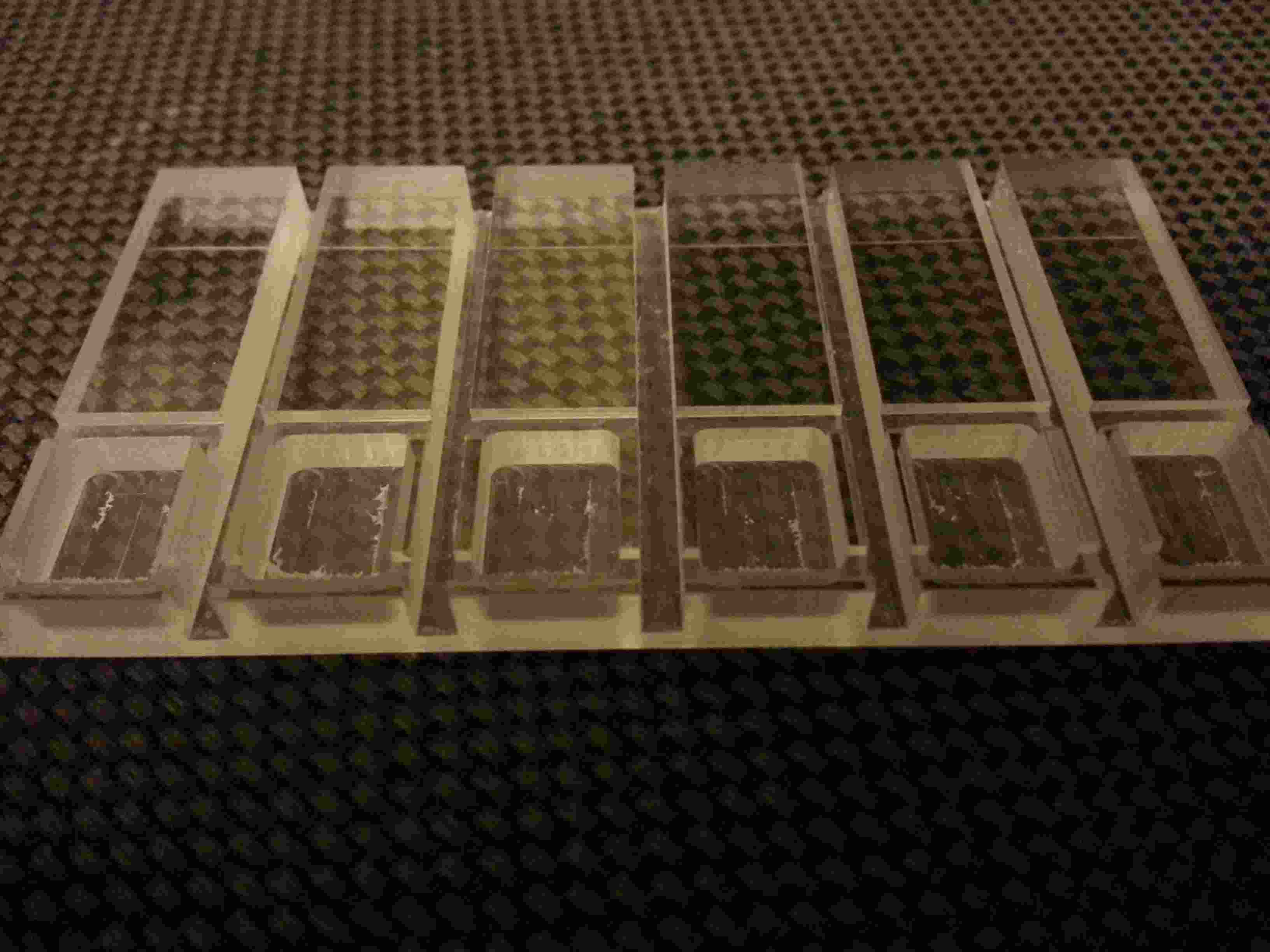

Вот результат:

а я просто приклеиваю чип на держателе от оригинального картриджа к каретке парой капель термоклея
правда этот вариант использую только когда один чип контрольный как у R200 или C79
