МФУ-шка просто "БОМБА"!!! [:-}
По такой цене, и с такими возможностями....
Находка для юзверя :-[
Единственное, о чем жалею, что многие возможности работы без компа - теряют смысл после установки СНПЧ. Прикрутить профиль без компа - еще не получилось.
Но зато с компом [:-}
Кстати, фото спечатанное обычным CMYK (без лайтов) и размером капли 2пл. неискушенный пользователь не отличит от шестицветника с каплей в 3пл. Чисто субъективное мнение. Хотя присмотревшись разницу найти можно. Особенно на портретах. Оно и понятно.
Порадовал сканер и его софт. Хотя сканер и не из лучших, опт. плотность 3.0D но с успехом "пробил" самый "поджаренный" негатив на "Konica Centuria Super 100"
Но вернемся к теме.

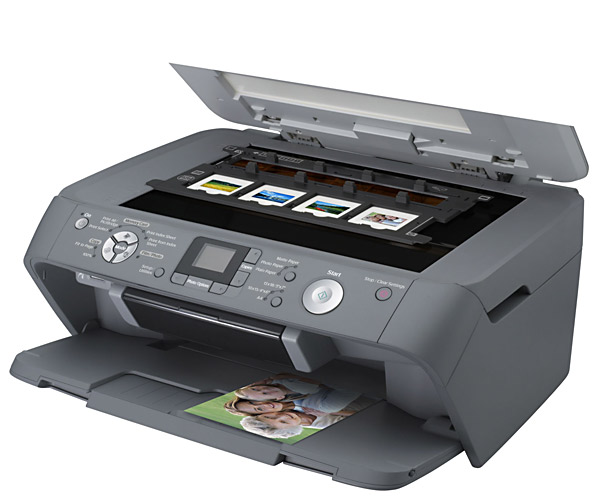

Итак. Имеем Epson Stylus Photo RX520 и СНПЧ "Суперпринтер" от Resetters
Попробуем объеденить эти два девайса, и посмотреть, что из этого получилось.

продолжение следует...

Конструкторы Epson немного "продвинулись" в своих разработках (с учетом потребностей тех, кто будет устанавливать СНПЧ от Resetters) и сделали наконец модуль сканера съемным, на защелках. В ранних моделях, том-же СХ3700, модуль сканера крепился на саморезах, один из которых был припрятан разработчиками так, что они сами с трудом его находили.

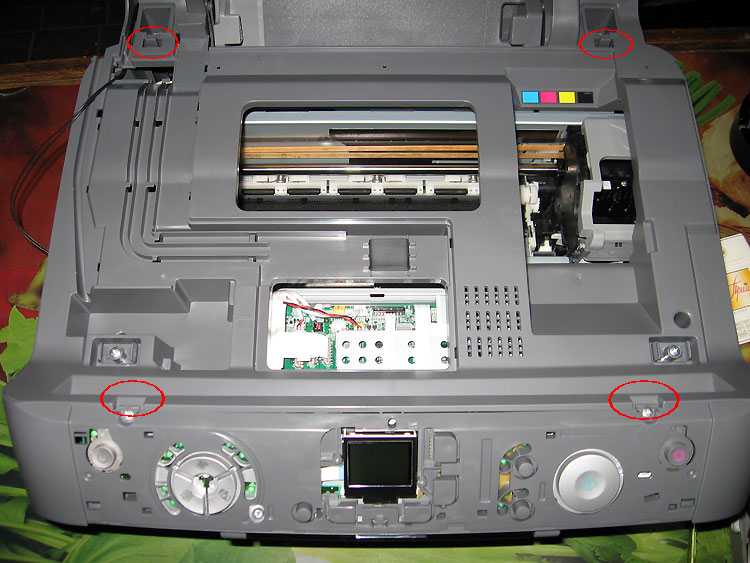

Передняя панель тоже держится на защелках - 2 шт. прямо перед глазами, помечены стрелками (видимо для нас) :)
На рис. защелки отмечены красным.

продолжение следует...

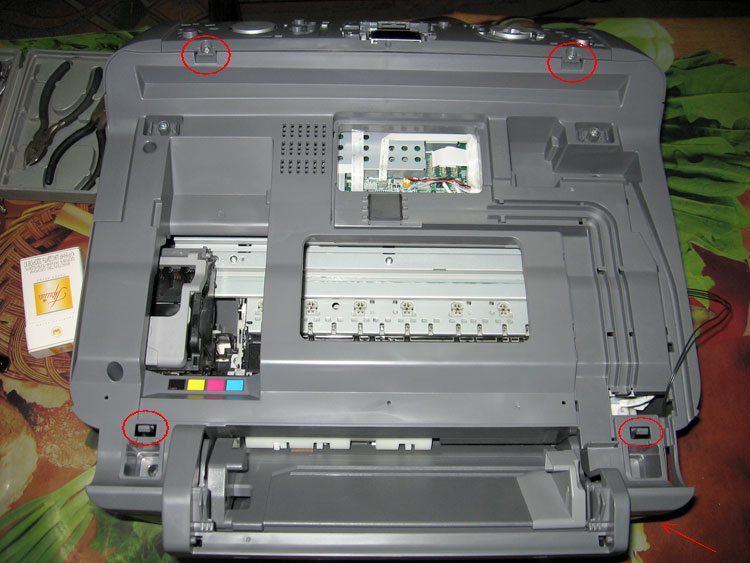

Прежде чем полностью снять модуль сканера, необходимо отвинтить один саморез на тыльной стороне МФУ (стрелкой), открыть потайной люк и отключить силовой кабель питания идущий на сканер. Почему его пустили не внутри МФУ - остается загадкой. Наводок от него не может быть. Кроме того, внутри он идет с другими, затем выходит наружу, и снова возвращается в шлейф.
Как минимум - странно выглядит такое решение :-X Надеюсь - у разработчиков были на это серьезные причины, которые мне не известны.

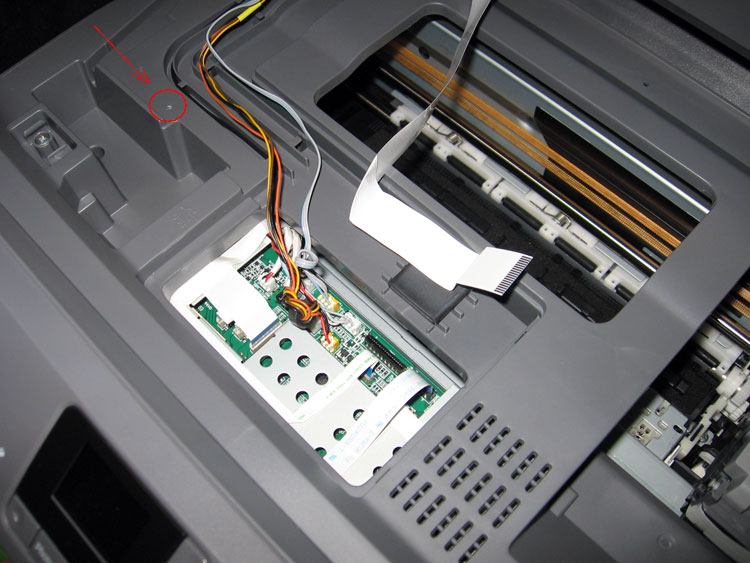

Откручиваем еще один саморез (стрелка) и сдвигаем крышки: большую влево и вверх, маленькую на себя и вверх. Под крышками куча проводов и шлейф. Аккуратно отключаем все, что идет на сканер.
После этих операций модуль сканера можно снять совсем и отложить в сторонку.

Далее остается только открутить три самореза и один болтик, чтобы снять крышку принтера.
Можно не боятся открутить не то :) других там нет.

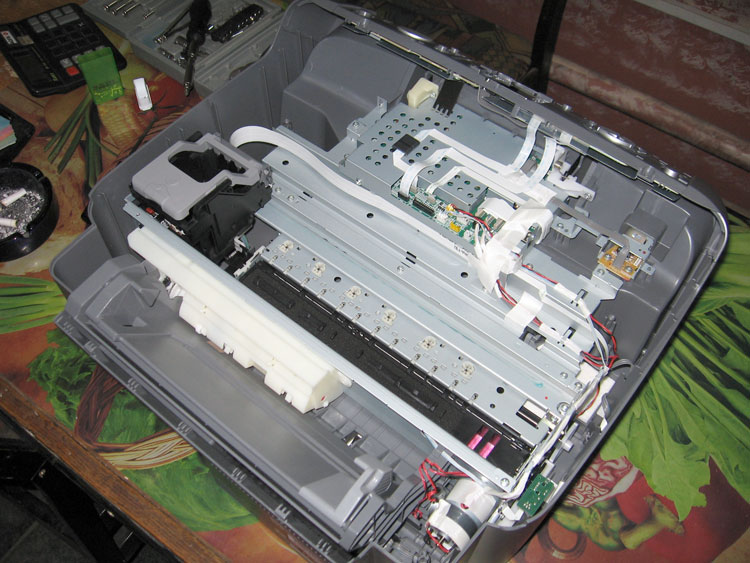

Перед нами девайс готовый к монтажу СНПЧ.
Шлейф будем укладывать, как уже принято - по низу ;)

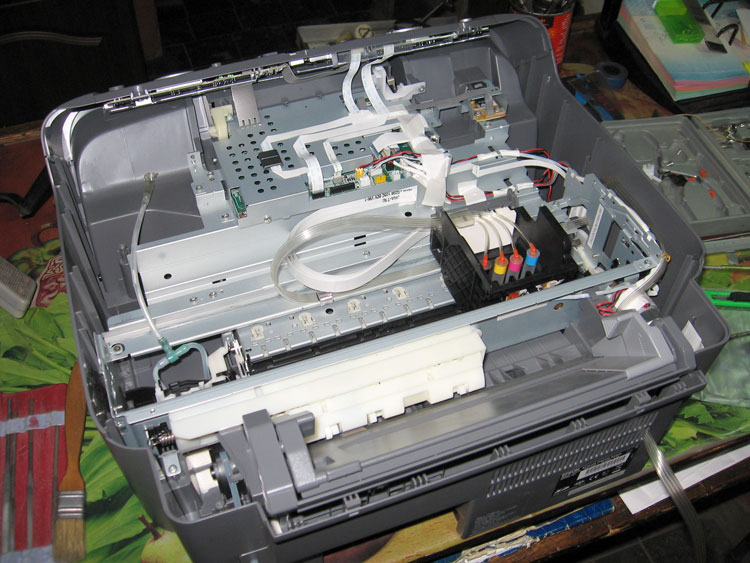

Спустя пару часов:
- планка с чипами установлена на место, и дополнительно зафиксирована "Суперклеем" с крышкой закрывающей доступ к плате с контактами (крепится на двух саморезах).
- на это устройство сверху приклеен крепёж шлейфа
- шлейф выведен под низ каретки, уложен по шасси, зафиксирован металлической скобой (по рекомендациям ЮХи, закреплен болтиком), далее на корпус принтера, еще одно крепление, обводка блока шестерен, и вывод через вентиляционное отверстие
- капсулы не одеты полностью на штуцеры, а лишь отмерена необходимая длинна шлейфа

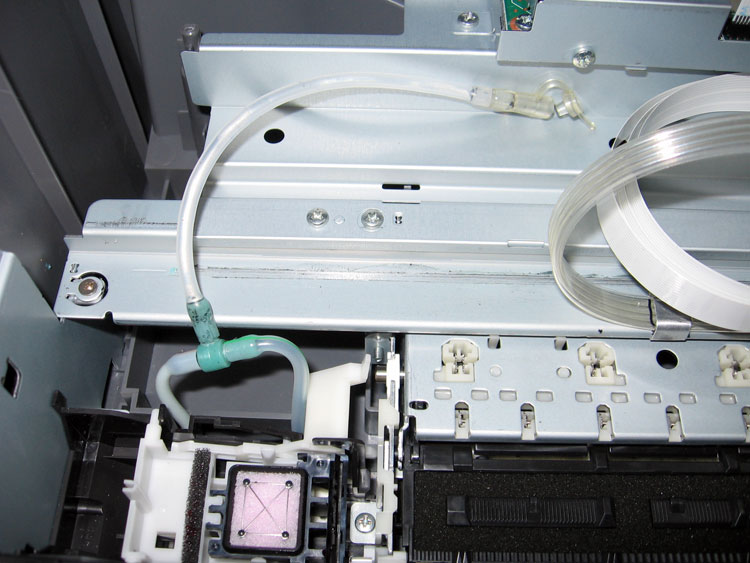

- видно отключалку помпы, тройник и управляющую трубку
В ощем - ничего сложного и необычного.
Единственная особенность в крепеже на шасси. Нужно выбрать место так, что-бы петля образованная чернильным шлейфом не пересекалась с петлей электрических шлейфов.
Естественно, после всех регулировок шлейфа, укладываем под него пластиковую ленту для придания жесткости и уменьшения деформации шлейфа.
Хочу напомнить, что такая укладка шлейфа нужна для того, чтобы полностью исключить т.н. гидроудары возникающие при сгибании/разгибании шлейфа, и ударов о корпус при обычной укладке.

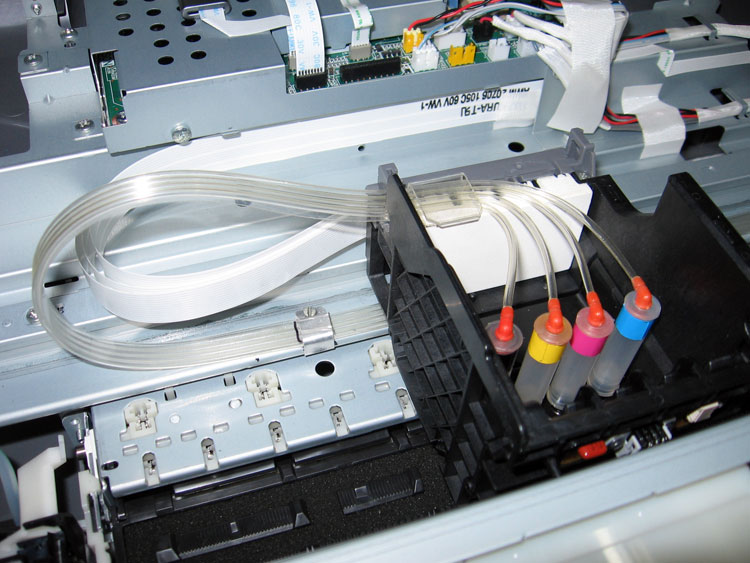

Скоба (с)ЮХа, крепление шлейфа, вид на пересекающиеся шлейфы.

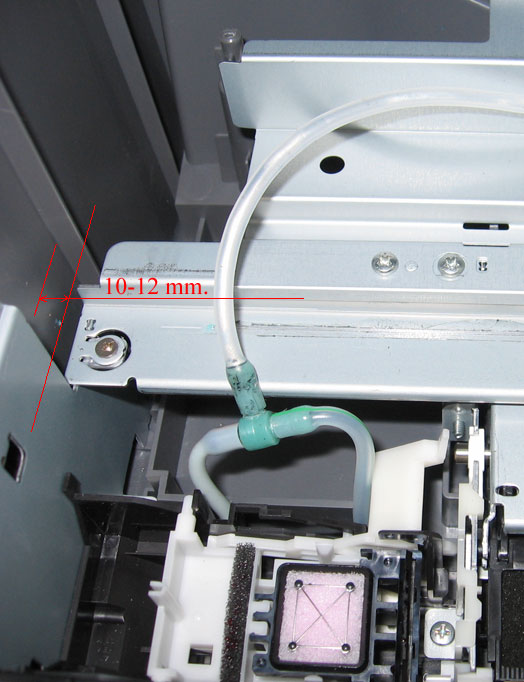

Отключалка помпы.
Опускаем тройник вниз, проводим под шасси, и выводим управляющую трубку вверх.
На крышке принтера сверлим отверстие, и через переходник соединяем с клапаном.

Слив сделать проще простого.
Открыв люк - видим трубку идущую в памперс.
Снимаем переходник и вытягиваем удлиннитель - он не нужен.

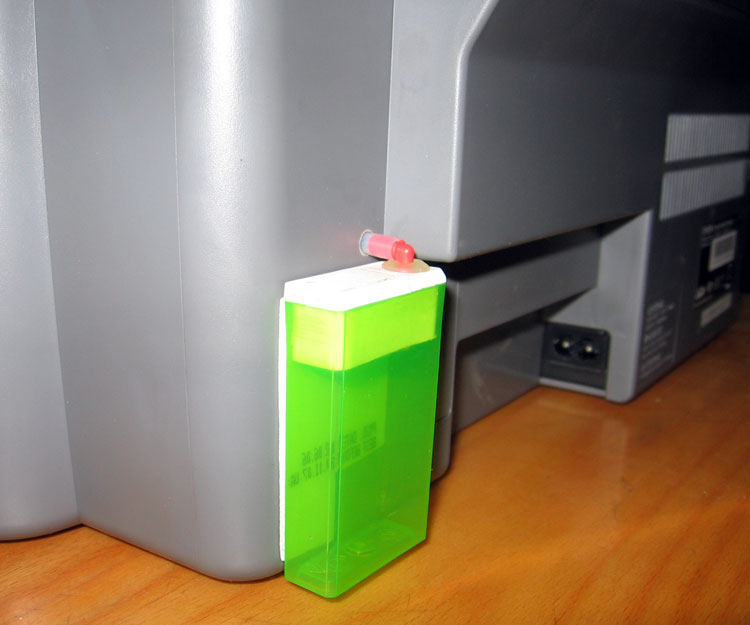

Емкость с "Тик-Так"-а, в крышке сверлим отверстие и вставляем фитинг.
В случае заполнения емкости чернилами :D открываем крышечку тик-така и шприцом отсасываем помои. Надеюсь до этого не дойдет.
Емкость крепится к крышке люка и корпусу двусторонним скотчем.
Люк закручиваем обратно саморезом.
Готово.

Собираем все в обратной последовательности.
Заправка системы не вызывает трудностей и происходит обычным образом.
Хочу уточнить, что шлейф сделал двойным, т.е. его длинна почти два метра. Удобнее обслуживать.
После заправки чернилами, дрожащими руками тыкаем на power.
МФУ сообщает об инициализации картриджей, признает их родными :D и запускает "начальную заправку".
Долго выходит в режим готовности, шуршит механизмами и помпой.
Наконец сообщает ready (блин, ну почему нельзя сделать нормальный русский язык).
Делаем тест дюз.
Сказывается падение мощности помпы за счет отключалки. На тесте нехватает одной дюзы желтого. Ждем-с 30 минут. Повторный тест дюз - 100%
Вот и все.
МФУ-шка приняла Resetters'кую систему как родную.
Калибровка ПГ, тест всех функций - порядок.
Теперь дело за профилем и CDR'ом :)

Episode
Если есть возможность выложи фотку припаркованной головы, интересует прокладка шлейфа. Там места, как мне кажется столько же как и в RX500 но у меня никак не получается проложить шлейф, изгиб получается 90 градусов.

К сожалению, такой возможности нет.
МФУ-шка уже собрана и работает.
Придется поверить на слово.
Шлейф не изгибается под 90' места там достаточно, и радиус изгиба - приличный.
Я не знаю как на 500-м, но конструкция принтера очень мне напоминает знакомую уже конструкцию CX3700.

Вот так, может быть будет понятнее.
На фото RX520:

Вопрос немного не в тему, но создавать новый топик не хочется.
Глядя на баночку от "Тик-Так" мне хочется всё-таки узнать следующее:
1. Какой процент чернил реально выливается в баночку без отключения помпы? В нормальном режиме, без излишних прочисток.
2. С отключением?
3. Чернила в памперсе ведь высыхают, правда? Какая предельная нагрузка на принтер требует "вывода памперса"?

Цитата

Сергей!
Распечатай патчи, согласно нашим инструкциям на сайте и вышли нам - сделаем профайл (без денег) - просто самим интересно!!

2 Lazzy
1. Я не знаю. Дело в том, что у меня на всех принтерах помпы отключены.
2. Самое продолжительное время отключена помпа на R200 - 9 месяцев. После "начальной заправки" я слил чернила с баночки тик-така, и с тех пор там "появилось" около 1 (одного) мл. чернил. Если быть точнее - скорее брызги чернил оставшихся в каналах помпы. (я где-то выкладывал фото с красной баночкой тик-така)
3. Высыхают. Но очень медленно, и не все. Мне пришлось лично наблюдать принтер из которого валили чернила через верх памперса, потому как юзер узнав "чудные возможности" SSC напрочь забыл о физической замене памперсов.

Цитата

Трудно ответить. Практически нереально. Мое мнение - установил СНПЧ, сделай слив! (как на старых совковых плакатах) :D

2 root
ОК!
Попробуем.

Юзал такую МФУ! честно, ничего впечатляющего за такую цену, дороговата она! Вобщем отличный середнячек для любителя!!!

[:-} да, но ведь к ней и не предъявляется каких-то особых требований...

Пока она меня не разочаровала, надеюсь, что это впечатление таким и останется.
А цена.... хм.. я купил за 196, со скидкой, имхо не плохо для "середнячка" :) плюс сплавил комплект оригиналов :-[ получилось еще дешевле :)

:-[ Я таких юзал еще только парочку, а один млин !!! уже поменял блок питания, сначала пытался починить его, но там я вам скажу не все гладко, напряжений штук 8 разных наверное, так что пришлось менять зы ! А вообще аппарат ничего, и не знаю кто за 196 да со скидкой, у нас 8500 р. примерно.

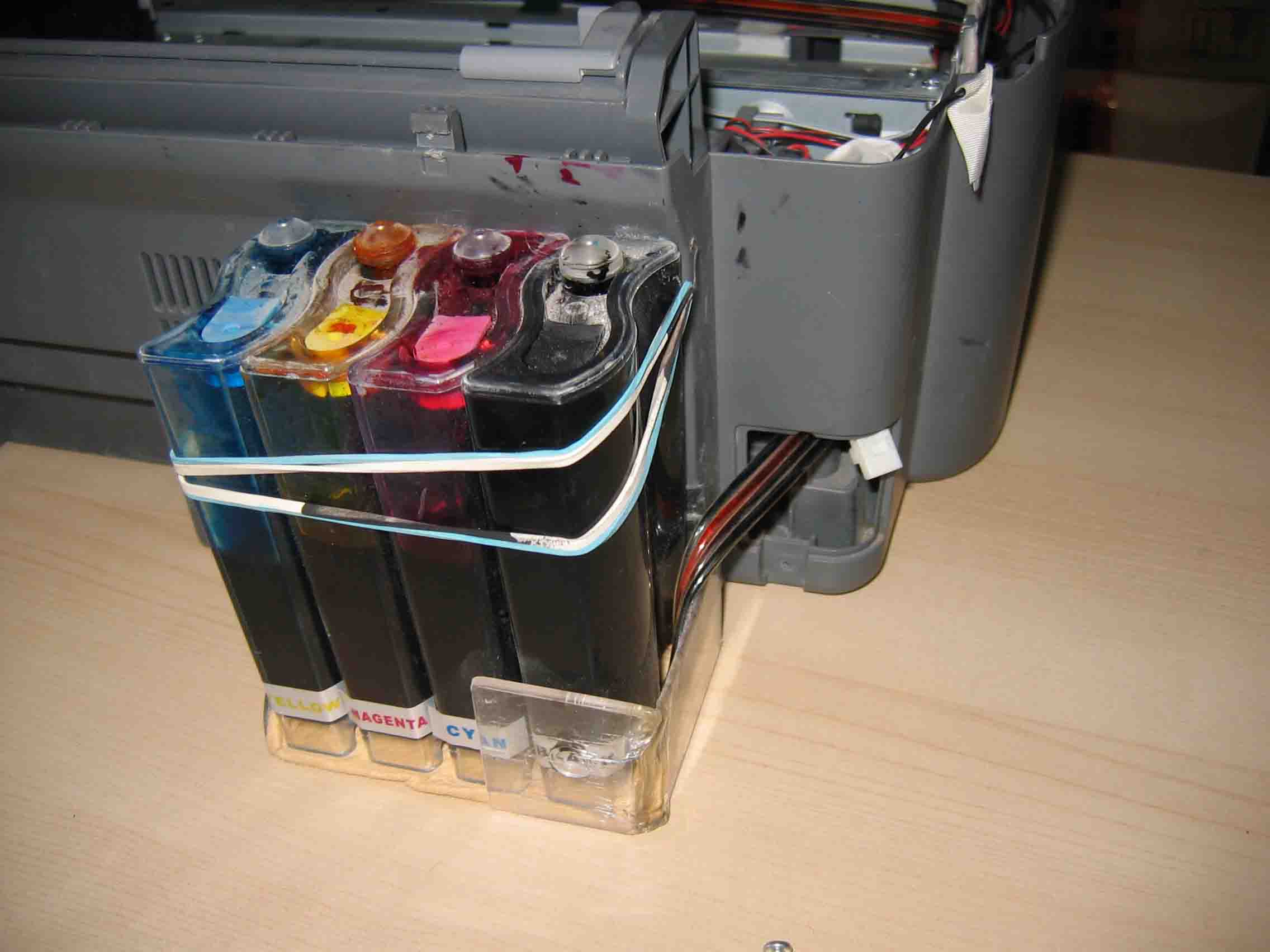

А мне МФУ очень нравится. Поставил СНЧП и не парюсь. Ставил сам , первый раз столкнувшись с этим зверем. Получилось неплохо. Правда сразу не предусмотрел переполнение памперса. Но помоему это не проблема для этого аппарата.

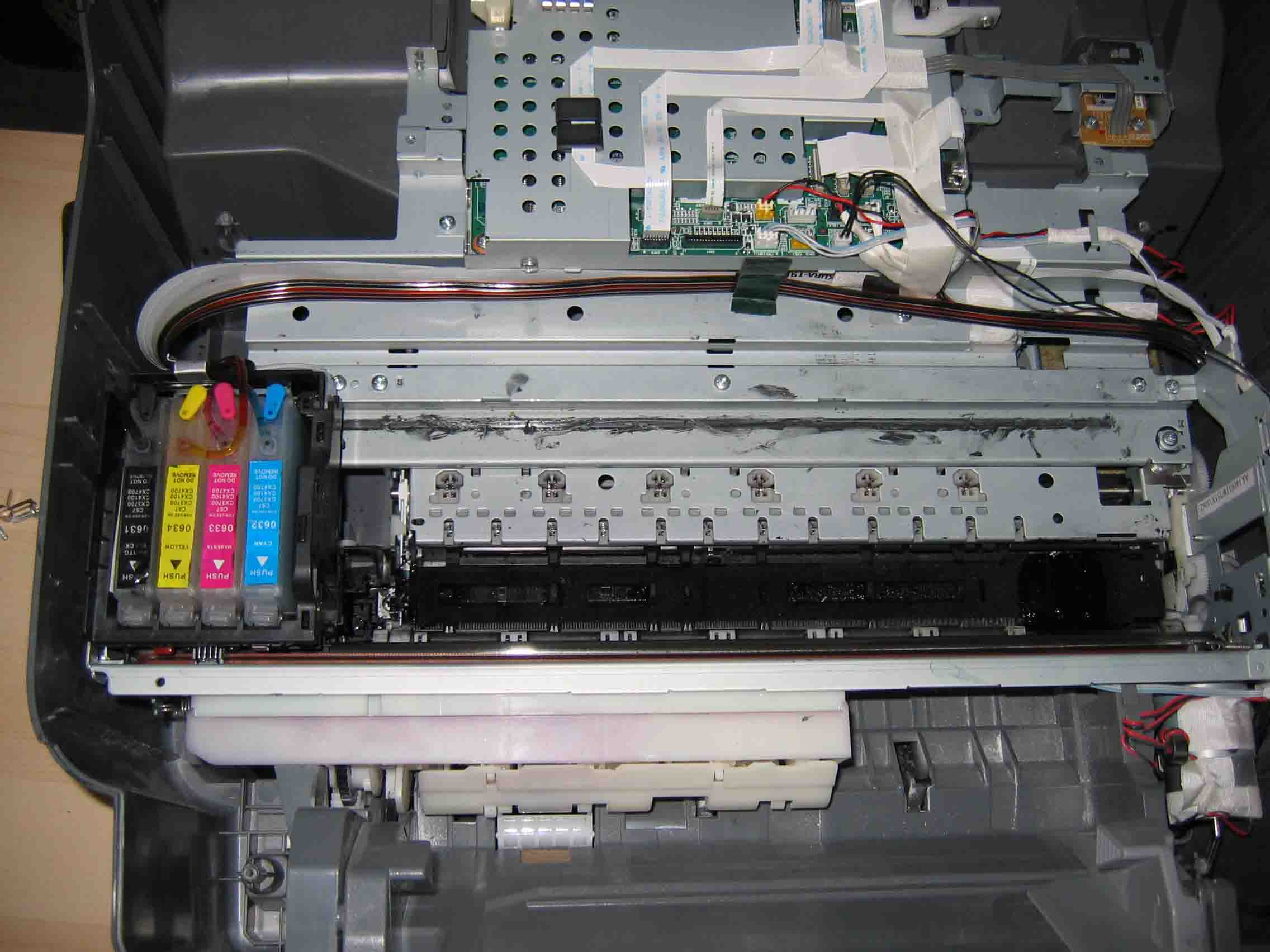

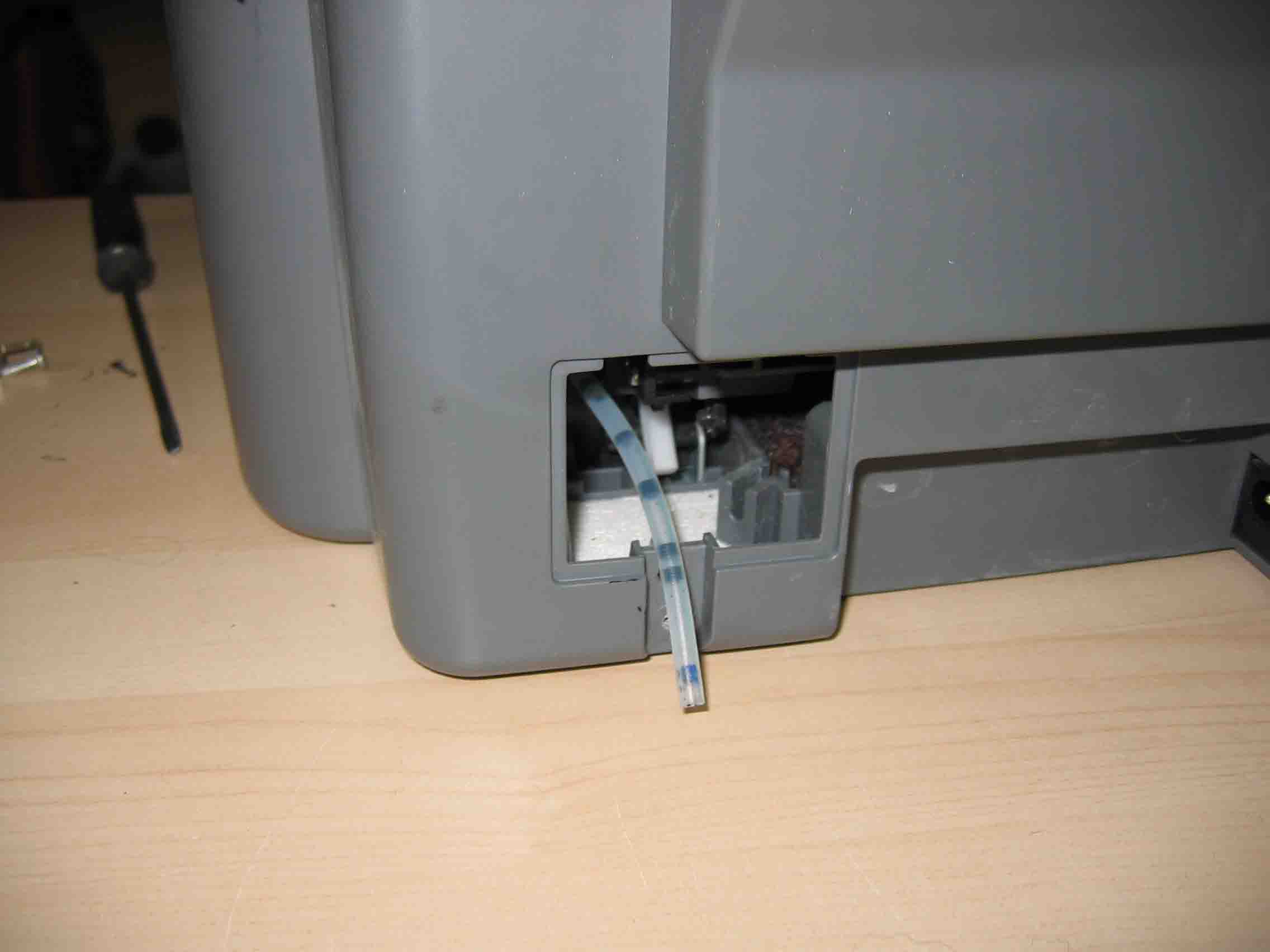

Шлейф проложил немного подругому.Вывел его через лючок в задней стенке.

Для слива есть тоже лючок.
Работает уже 1,5 года и никаких проблем. Покупал в Москве в Универмаге "Московский" на 4 этаже за 7000 рубликов осенью 2006 года.

 первоклассник (14th March 2008 - 04:24 PM) писал:

Такой вариант укладки шлейфа я сразу отбросил, т.к. очень высока вероятность, что он будет тереться по станине принтера, что неизбежно приведет к плачевным последствиям.
