Облазил не один форум и не нашел ничего и близкого по теме. Может кто уже проводил данную операцию? Поделитесь опытом. Можно в картинках, но сойдет и на словах :)
Думается, данная тема будет полезна не только обладателям Canon IP5200, но и 3000/4000/4200/5000 ввиду их конструктивной схожести.
По Epson R200/220/300 написано много, а Canon почему-то обойден вниманием...
Хочу выполнить данную процедуру, пока принтер абсолютно новый и изначально избавить себя от испарений краски в папмерсе и его переполнение в будущем.
Страница 1 из 1
Вывод наружу памперса у Canon IP 5200 Поделитесь опытом
| Сообщение #2 Отправлено 14 декабря 2006 - 23:11
Дело в том, что у Кэнонов помпа традиционно об"единена с узлом подачи бумаги. Чтобы снять узел подачи нужно предварительно снять станину с кареткой. Получается так, что для вывода принтер придется полностью перетряхнуть.
Возможно более простой вариант - сверлить в днище дырку напротив вывода помпы, наращивать трубками и заклеивать.
На фото сверху помпа и вывод на Пиксме 6120, снизу i250. За пять лет конструкция принципиально не поменялась.
Возможно более простой вариант - сверлить в днище дырку напротив вывода помпы, наращивать трубками и заклеивать.
На фото сверху помпа и вывод на Пиксме 6120, снизу i250. За пять лет конструкция принципиально не поменялась.
Прикрепленные изображения
| Сообщение #3 Отправлено 06 сентября 2008 - 20:03
Вывод сброса наружу делается очень просто.
Самое сложное это разобрать сам принтер :)
Качаем Сервисный мануал для IP5200
http://soft-manufakt...hp/iP5200sm.pdf
По этому мануалу разбираем принтер.
Вытаскиваем памперс для цветных чернил (с права) иначе он будет мешать.

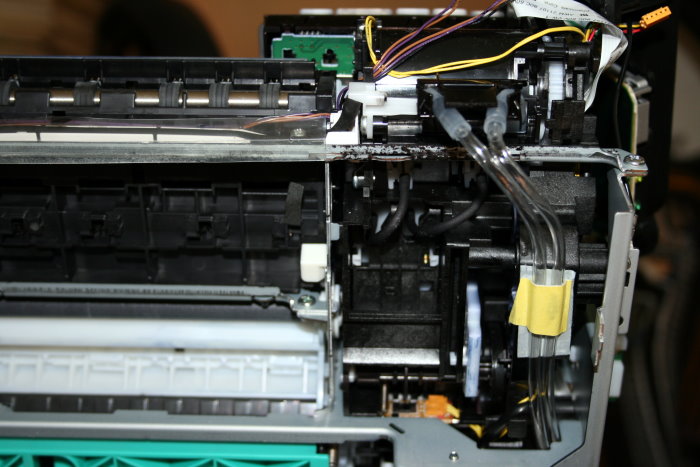

Трубочку для сброса чёрных чернил отключаем и укладываем как и от цветных (на фото это видно).
Берём 2 капельницы.
И руководствуясь фото укладываем на место.
http://static.diary....60/32756571.jpg
Вывод сделал на задней стенке принтера.
http://static.diary....60/32756683.jpg
Самое сложное это разобрать сам принтер :)
Качаем Сервисный мануал для IP5200
http://soft-manufakt...hp/iP5200sm.pdf
По этому мануалу разбираем принтер.
Вытаскиваем памперс для цветных чернил (с права) иначе он будет мешать.
Трубочку для сброса чёрных чернил отключаем и укладываем как и от цветных (на фото это видно).
Берём 2 капельницы.
И руководствуясь фото укладываем на место.
http://static.diary....60/32756571.jpg
Вывод сделал на задней стенке принтера.
http://static.diary....60/32756683.jpg
Прикрепленные изображения
| Сообщение #4 Отправлено 04 октября 2011 - 10:57
Не могу понять как слив сделать в IP4200.Там 2 трубочки черные-какие выдергивать и капельницу приделывать?
| Сообщение #5 Отправлено 04 октября 2011 - 16:47
- Профи
-
обе...одна на цвет-вторая под пигмент.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #6 Отправлено 12 сентября 2012 - 08:42
Выдергивать только аккуратно. Для проводки 2х каналов отработки можно использовать старый шлейф от СНПЧ, отрезав 2 канала - очень удобно
В качестве переходников для трубок можно использовать все те же Г-образные штуцеры от СНПЧ, либо палочки от ватных палочек.
2 канала отработки можно вывести в 2 отдельные баночки. Потом использовать отработку ВТОРИЧНО - лить в соответствующий цвет, при желании чернила можно отфильтровать через капельницу системы переливания крови, затем отработанные чернила использовать вторично.
В качестве переходников для трубок можно использовать все те же Г-образные штуцеры от СНПЧ, либо палочки от ватных палочек.
2 канала отработки можно вывести в 2 отдельные баночки. Потом использовать отработку ВТОРИЧНО - лить в соответствующий цвет, при желании чернила можно отфильтровать через капельницу системы переливания крови, затем отработанные чернила использовать вторично.
За спасибо ставим зеленые плюсики в сообщениях
