Помогите "тупому"!Сколько я здесь нелазил,я так толком и не нашел нормальной понятной схеми самодельного СНПЧ.Викладите пожалуйста схему со всеми прибамбасами и если можно то попроще <_<

Ты это, хотяб написал какой у тя принтер. А потом тебе напишут Воспользуйся кнопкой ПОИСК! Есть куча тем про доноры, шлейфы, капсулы и тд

У меня Epson Stylus CX4700

2 Die#
Зачем тебе это :-X

Привет!
А действительно, не проще ли заказать
у Resetter? :-X
Уже готовую, али денег жалко, :'(
Самому трахаться-можно хуже сделать.

Для Die#

Принципиальна схема СНПЧ не сложна - можно растолковать.
Однако прежде чем браться за изготовление самостоятельно,
очень хорошо подумайте: - хватит ли умений, усидчивости, настойчивости и аккуратности.
Если не приходилось сталкиваться с гелевым пистолетом, дихлорэтаном, ЭДП, надфилем, ...
(и так нужно еще многое нужно перечислить), - то лучше купите готовую СНПЧ У Resetters и установите.

Ну а если хватит настойчивости, тогда обязательно надо дерзать! :)

Устойчивости и умения хватит,опит работи с такими инструментами конечно же есть(не безрукий),но чет не понял :jokingly: как собрать схему,нету понятной схемы со всеми нужными елементами:там кусок,там кусок...Попробуй разбери что к чему и куда оно лепится. :-X :bravo:

для начала засесть за изучение (тщательное) теоритической части на самом форуме ...
поглядеть что делают "братья" китайцы ...
почитать отзывы про них ...
определиться с отношением к вышеуказанным бРАТАНАм ...
изучить (чисто визуально) конструкции расходных емкостей
почитать что про них пишуть - плохого - хорошего ... хорошее пригодится для своей конструкции, хлохое тоже пригодится - будешь знать чего НЕ НАДО делать

определиться с материалами ... ПРАКТИЧЕСКИ ВСЕ есть в Ресеттере.

определиться с чернилами ... КАКИЕ
почитать про чернила - что пишуть ... что не надо ПОКУПАТЬ ...

после всего прочитанного и усвоенного - ВСЕ само придет на свои места ...

а схема простая - емкость (Большая - расходная), шланги к Печатной головке, система ввода в ПГ - варианты - капсулф, картриджи, Демферные камеры (описание ВСЕГО перечисленного есть на сайте - читал сам 1,5 недели - вникал)
ну и чипы для каждого принтера свои.

собираешь, заправляешь, начинаешь работать ... 8-))
И У С Е ...

Я бы посоветовал не искать готовую схему, и тупо ей следовать, а попытаться разобраться в устройстве и принципе действия, и тогда будет проще самому ее изготовить.
Глядишь, и новые решения какие-нить возникнут ;)

Если любите техническое творчество тогда вперед!

Для начала можно изготовить простую схему системы, которая успешно будет работать.

На первом этапе изготавливаем основные комплектующие системы.

1. Шлеф подачи чернил.
Небходимо найти:
- медицинские катеторы (они бывают разных видов: ключевой, венозный, "бабочка" ит.д.). Главное требование к трубкам, - еластичность, наружный диаметр не больше 2-2,5 мм, длина - не менее 220мм (чем длинее удасться достать, тем лучше),
- полиуретановый клей "Десмоколл" (поиск и подбор клея для ПВХ шлейфа у меня проходил на уровне дедектива, но это отдельная тема).

Изготовление шлейфа.
Освободить трубочки катетора от игл, бабочек, оставив на конце оригинальный патрубок с крышкой. (В него прекрасно в дальнейшем входит ПВХ трубка с внтр.диаметром 2 мм.).

Зажимаются тисками концы трубок так, чтобы они лежали в ряд, соприкасаясь одна с одной.
Противоположный конец трубок аналогично зажимаются малыми ручнымы тисочками и подвешивается.
Имеем вытянутый ровный 4, 5, 6, канальный шлейф.
Варианты натяжки можно рассмотреть самостоятельно, важно получить ровно вытянутые трубки, лежащие в ряд и соприкасающиеся между собой.

Промазываем клеем места соприкосновения по всей длине.
Не выходит?
Тогда просто просто промазываем будущий шлеф по ширине. Сделать надо красиво тонким слоем, тогда можно будет друганам ит спецам с довольной миной рассказывать о крутом фирменом шлейфе, заказаном в Мозамбике и доставленом на атомной подводной лодке знакомым капитаном!

Оставляем просохнуть в подвешенном (иначе говоря растянутом положении) на 24 часа.

Немного позже сегодня продолжим. Много работы.

Успехов всем! :)

Gran (Dec 11 2006, 11:05 AM) писал:

Это где тебя так напугали? 6 инсулиновых шприцов,6-ти канал шлейф, 1скази, ну и остальное по желанию.
Из инструментов всего лишь, канцелярский ножик, пасатижи, сверло на 3,2 ну и кипяточек пригодится ;)

Спорим я из всего вышеперечисленного сделаю снпч которая не уступит ресетеровской и будет работать как часики B)
З.Ы. ваше всех ЛЮБИМОЕ выражение, нафига изобретать лисапед, корль весь мир уже ездит и на машинах :bravo:

КрохА (Dec 15 2006, 03:03 AM) писал:

Не думаю, что кто-то будет спорить.

КрохА (15 2006, 03:03 AM) писал:

Не нужно обобщать. Это любимое выражение Lazzy, а не "ваше".
Не стану расписываться за всех, но извини, я так не думаю.

Прошу прощения у Всех за вынужденый перерыв. Приболел, а доступ у меня к Нету, на
работе.

Продолжим изготовление СНПЧ.

2. Емкость для чернил.
В качестве емкости для чернил можно применить практически любой сосуд (хоть оцинкованое
ведро!), важно при этом выполнить следующие условия:
- герметичность;
- стабилизированое невысокое давление в системе;
- эстетичность и дизайн. (требование не обязательное но совершенно не лишнее, если
представить себе разбросаные бутыли с перепутанными трубками, отбивающими любое желание изменить месторасположение принтера, - убедил?)

Расмотрим самый простой и дешевый прием, - используем в качестве емкостей дозаторов 200
мл. бутылку для краски фирмы WWM.
Необходимые материалы (для 4-х цветного принтера):
- 4 использованые капельницы,
- клей ЭДП,
- ПВХ трубка с внутреним диаметром 2 мм, около 2,5 м.,
- 4 крышки от пластиковых бутылок.

Весь секрет и работа будет находиться в крышке!
Фактически изготовляется сосуд Мариотта, который обеспечивает постояную величину
давления чернил на подающем патрубке.
Используем крышку от любой пластиковой бутылки (пробка бутылки WWM не подходит, из-за
отсутствия уплотнительного бортика).

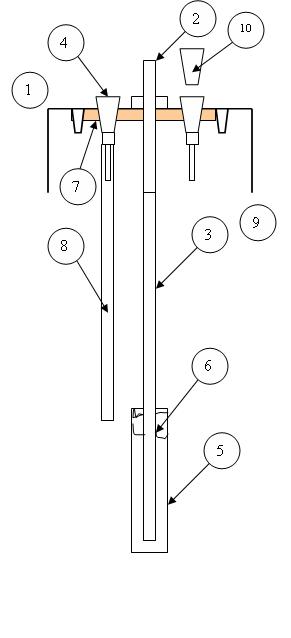

В крышке 1 проделываем отверстие тонким жалом паяльника и на горячее вставляем большую
иглу 2 от капельницы (которая имеет борт и штуцер для трубки), далее аналогично
закрепляем 2 иглы (4,9) (любые для инекций). Концы пластика крепления иглы подточить и
удалить ребра, для плотно посадки ПВХ трубки 2 мм.
Устанавливаем трубки забора и компенсатора (3,.
Длина трубки забора чернил - 135 мм. (3 См.Рис.)
Длина трубки компенсатора давления - 115 мм. (8, См.Рис.)

Теперь все конструкция фиксируется и герметизируется заливкой эбоксидного клея 7 по
уровню внутренего бортика крышки, для этого в перевернутую крышку со смонтироваными
иглами и трубками аккуратно, по каплям заливаем ЭДП. Оставляем на ночь.

Необходимо разрезать фильтр системы переливания и достать фильтрующую гильзочку 5.
Ее необходимо установить на конец трубки забора и зафиксировать с помощью гелевого
пистолета термо-силиконом 6, важно обеспечить герметичность соединения между трубкой и
верхом фильтрующей гильзы, при этом не вымазать все силиконом. Удерживать до остывания.
Теперь имеем систему подачи чернил для принтера.
Перепускная игла с пробкой 10 выручит Вас от неудобств при заполнении системы и
прокачке. Пробка должна быть всегда плотно закрыта, Кратковременное открытие
производится только в конце прокачки, для сброса избыточного давления и предотвращения
выдавливания чернил через компенсационную трубку. (Пробку можно изготовить из запаяного
носика шприца или на ваше усмотрение, еще раз напоминаю - герметичность!)

Все эти излишества предназначены лиш для того, чтобы обеспечить стабильное низькое
давление в системе подачи чернил, которое равняется высоте давления столба жидкости на
разнице высот трубок подачи (3) и компенсатора (.

Первые личные достижения: - дороже любой фирменной системы!
Желаю успехов и самоутверждения! :)

Педположим в сосуде емкостью 200 мл. находится 100мл. чернил.
А теперь внимание вопрос знатокам: какой высоты фонтанчик чернил выйдет мз вышеуказанного сосуда имени Мариотта при увеличении температуры окружающей среды на 10 градусов имени Цельсия?
