Планку делал сам из коробки для CD. Сделать-то ее просто, но вот приклееть чипы что-бы они попали на контакты довольно хлопотное занятие. Планку прижал большим канцелярским зажимом для бумаги. Зато как поставил, так и не снимал ее больше никогда.
Где-то на форуме была тема (я правда не нашел), Episode очень подробно, со всеми размерами рассказывал как сделать планку для R200.
Если нет самих чипов, то лучше закаать в сборе, имхо

Намучался я конечно с ней, но собрал. До сборки капсул дошёл сам. А не какой принтер делалась? Я для Canon 6700. Установить не получилось - резинки соскакивали с входных отверстий на голове. А получилось неплохо. Соорудил даже подставочку под доноры. Склеил шлейф из трубок капельниц. Причём "разработал технологию" склейки. Да, и вторая проблема: шлейфу не развернуться в узком корпусе(кромсать не предлагать).

Еще небольшое дополнение. Полгода система моя прекрасно работала, а недавно стал полосить черный - дефицит чернил. Оказалось что со временем шлейф в месте входа в капсулу сильно пережало. Поэтому при собирании подобной капсулы необходимо либо в капсулу заводить какую-либо пластиковую трубку (напр. стержень шариковой ручки), либо усилять шлейф (я засунул в шлейф толстую иглу от капельницы, скруглив края).

если в шлейфе появился розрывы чернил ето наверное герметичность нарушена почему не понятно но буду исправлять..Уровень чернил в донорох должен быть какой
постоянно поддерживать одинаковый..
и на каком уровне должен быть уровень чернил в донорах по соотношению к печатающей головке
хочу запустить но решил еще раз спросить кикие нюансы могут появится...
Спасибо за помощь

tsiupka (18.06.2007 - 15:53) писал:

Это значит, что в чернилах высокое содержание воздуха, и резкие перепады температур в помещении, где стоит принтер.

tsiupka (18.06.2007 - 15:53) писал:

Здесь.

delfin
а можна увидеть заправленую систему в работе на фото ?
иногда одна фотка может помочь чем 30 мин лекций
спасибо

К сожалению, фотку в работе сейчас выложить не смогу... жена уехала в отпуск и увезла фотоаппарат :'( где-то в этой ветке была фотка со старыми капсулами, если пригодится. А вообще ничего необычного нет, стандартная снпч, единственное, доноры подвешены к борту принтера, тем самым снпч и принтер - единое целое ;)

Я отказался от долговременного применения резиновых деталей из медицинских систем внутривенного вливания.
Дубеют они.
Лучшими фитингами (при соответствующей доработке) считаю на сегодня фитинги от РЕСЕТТЕРС.
При применении сабжа меньше проблем т.н. завоздушиванием и ... "с резкими перепадами температуры в помещении, где находится принтер" :)

delfin
я хотел увидеть на каком уровне у тебя чернилка в воздушном отсеке и донорах по правилах как будто уронень в воздуховоде должен бить на уровне печ. головки...
потому как собрал СНПЧ по твоему методу
правда

Извини что крайне медленно отвечаю, просто редко появляюсь на форуме. Во время печати чернила из воздушного отсека уходят полностью, во время простоя незначительно поднимается уровень чернил. Нижняя точка донора-шприца, а в моем случае соответственно точка забора воздуха и чернил ниже уровня дюз примерно на 25 мм.
2 ЮХа
Не могу спорить ибо никогда не пользовался, в Питере магазина их вроде как нет, а заказывать одни фитинги.... Моя система вся собрана из капельниц и шприцов и пока (тьфу-тьфу) все работает

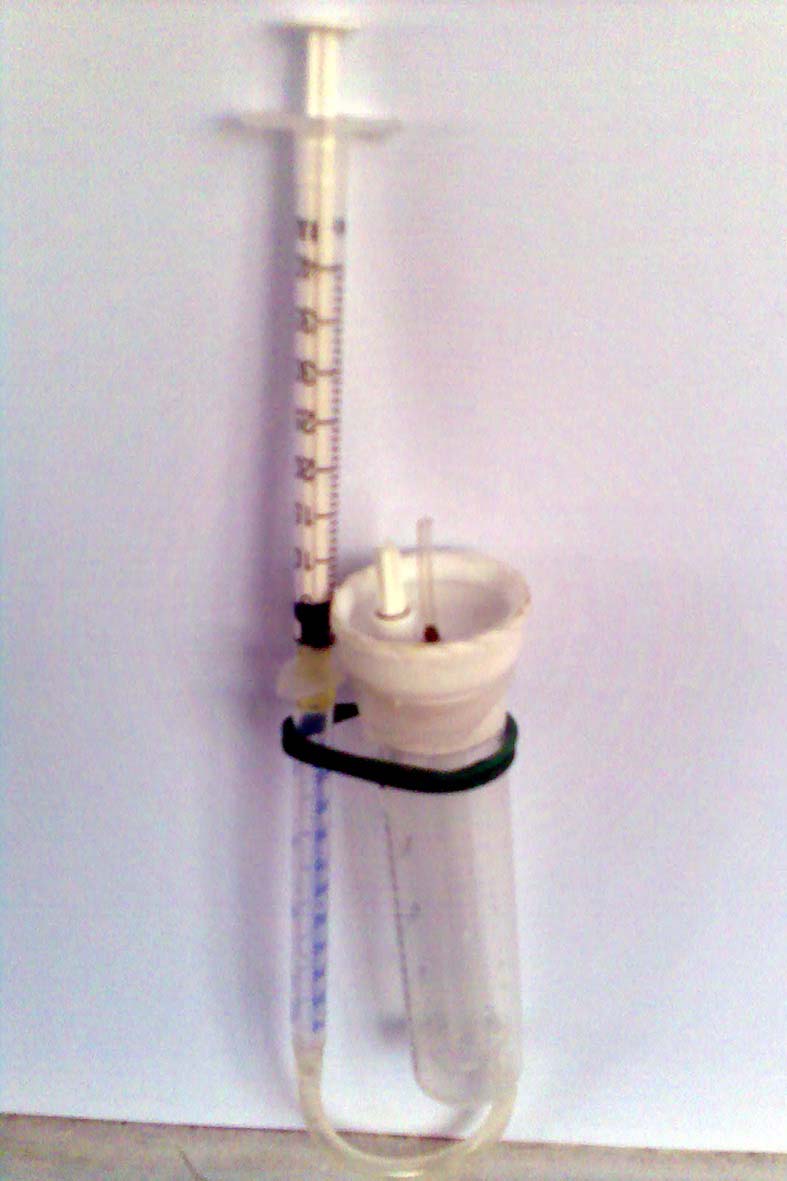

Вчера проверял донор на герметичность под водой все нормально ничего не пропускает, кажется собрал правильно.
но когда начал заправлять и закрыл отверстие для заправки , а открыл воздушное то чернила перешли в воздушное не пойму почему кажись все зделал как описано. Единственное подозрение что шлейф был воткнут в донор, а другой конец просто лежал , хотя я его пережал жабкой канцелярской но вожможно посдос воздуха всетаки прошел..

то как я в правильном направлении двигаюсь
ЮХА , EPISODE , DELFIN
если можно какието корективы или настановы учащимуся
только без обид ... и так уже много чего научился узнал но хочу добить ету систему просто принципиально вот и все

tsiupka, честно говоря, я не понял в чем вопрос :-X

насчет того что чернила идут в воздушный отсек

Негерметичность основного (чернильного отсека), либо избыточное давление в нём, что послужило поводом перетечь в воздушный отсек.
Та конструкция, что на рисунке, что-то не сильно внушает доверие.
Я бы сначала сделал систему с обычными банками, т.е. без стабилизации, попечатал бы, убедился, что самодельные капсулы работают нормально, проследил бы на каком диапазоне уровней работает принтер, а после этого - занялся изготовлением доноров на основе сосуда Мариотта.

tsiupka
Не обращай внимания на чернила в воздушном отсеке: дело в том, что при заправке воздух в воздушном отсеке немного сжимается, а при его открытии (отсека) давление исчезает и чернила стремятся уровнять уровни с основным отсеком, пока в последнем не появится незначительное разряжение. Чето как-то путанно написал.... Вобщем, так происходит везде, только если колебания в пол кубика в донорах ПРО не вооруженным взглядом не заметно, то здесь это очень хорошо видно.
2Episode
Не расстраивай "самоделкина", все у него правильно собрано и конструкция рабочая, главное герметичность и надежность креплений! А когда система полностью собрана и все аккуратно уложено она смотрится вполне прилично.

:)
Да я всеми конечностями за самоделкиных, всегда готов помочь, т.к. сам искал (и нашел когда-то) помощь именно в самоделкине.
:)

Я вот тут на днях немного модернизировал капсулы на своей СНПЧ. В общем, в конструкцию капсулы добавлена игла с помощью которой можно увеличить уровень чернил в капсуле не снимая ее. В оригинальных капсулах от Ресетерс, насколько я знаю, можно снять верхнюю манжету, а у меня это сделать было очень трудно, отсюда данное "изобретение". Дамным-дамно на форуме обсуждалось нечто подобное, но вот к чему пришли - не знаю (может щас все уже так делают)

А можно поподробней изготовление?

Ровно 3 года спустя нашел баг в своей системе. Отправил вчера на печать 1000-страничную книжку и задумался уставившись на принтер. Оказывается при интенсивной печати, при моей конструкции доноров, воздух частично попадает в чернилозаборник и за ним в капсулу.
З.Ы.
Блин, уже 2 года не был на форуме, наверное такими каколенными поделками никто в современном мире не пользуется.
