Epson R260, R270 Фотки и описание, СНПЧ и чернила

| Сообщение #21 Отправлено 07 октября 2006 - 20:04 Kit2006

Так интересно, на чипе 9 контактных пластинок, а в коретке только по 8 контакных усиков на каждый цвет :-)

я так полагаю, все проигнорировали мой пост ?

R200 (2 шт), R270, R290, T50 (1 шт), CX3500 все на картриджных СНПЧ + ХАМЕЛЕОН ER270, CX3500 + картриджи Lomond + ХАМЕЛЕОН ER270, PM100 + ПЗК + ХАМЕЛЕОН ER270, PM240 + картриджная СНПЧ + ХАМЕЛЕОН ER270, CX4300 + картриджная СНПЧ + DcTec пигмент для R270, R200 + СНПЧ на картриджах + сублимационные Хамелеоны, Т50 + СНПЧ на картриджах + пигмент EP-390, Epson Photo 2100 + пигмент Хамелеон EP-7800, Хит сезона - DNP DS-RX 1 (2шт.)

Наверх of the page up there ^
0

| Сообщение #22 Отправлено 08 октября 2006 - 18:43 root

В "старых" моделях - 7 онтактов.
В новых - 9 на чипе и 8 на принтере.

Может 1 контакт добавили для борьбы со SCSI чипами, т.е. проверяется наличие ВСЕХ 4 или 6 или 7 или 8 чипов в принтере.

Плюс конечно изменили расположение контактных площадок, чтобы программатор РС21 не подходил.

Возможно изменили частоту опроса.

Все ответы здесь-> : FAQ по Epson, FAQ по Canon , FAQ по СНПЧ, принтерам, чернилам , Ликбез , Рубрикатор Форума
Важно: Пользуемся Поиском по Форуму , не нашли - спросите сами -> Как задать вопрос, чтобы получить на него ответ

ОТЗЫВЫ наших покупателей о продукции RESETTERS-SuperPrint

Наверх of the page up there ^
0

| Сообщение #23 Отправлено 09 октября 2006 - 07:26 Kit2006

малатцы

]:->

Наверх of the page up there ^
0

| Сообщение #24 Отправлено 13 октября 2006 - 14:08 Bevaley

А r260=r265=r270? :unsure:

В москве в прайсах только 270 фигурирует...

Наверх of the page up there ^
0

| Сообщение #25 Отправлено 18 октября 2006 - 11:55 dgprint

Так, это кто авточипы соорудит для этого принтера? готов уже брать вагонными нормами :D

Наверх of the page up there ^
0

| Сообщение #26 Отправлено 18 октября 2006 - 16:55 root

Одна из крышек картриджа держится на защелках и легко снимается.

Пластиковые заклепки срезаются и чип можно снимать.

На двух заклепках и двух защелках держится электронный блок чипа - также легко снимается.

Наверх of the page up there ^
0

| Сообщение #27 Отправлено 18 октября 2006 - 16:56 root

Картридж без боковой крышки. Отлично видно где были чернила, а где их не было и не будет.

Слева от выходного отверстия есть отсек, который заполнен при нормально заправленном картридже. Чернила в нем нужны для физического определения наличия чернил в картридже.

То же. Другой ракурс.

Наверх of the page up there ^
0

| Сообщение #28 Отправлено 18 октября 2006 - 17:01 root

Еще один вид.

Здесь видны все отсеки.

Без чипа

Крепление чипа.

Датчик. Состоит из двух частей, которые зажимают контакты.
С одной стороны (светлая) имеет бортик типа как на капе. Выполнена из резины-силикона..
Вторая часть (черная) - пластмасса - служит для зажима контактов.
Между двумя контактами есть чернила.

Вот в этом отверстии находятся чернила. А по краям - дорожки, которые соединяются с металлическими контактами.

Наверх of the page up there ^
0

| Сообщение #29 Отправлено 18 октября 2006 - 19:43 Episode

И с какой целью они это сделали? Не могу сообразить.
Возникло десяток предположений, но во всех случаях, я бы поступил по другому, будь я конструктором в Сэйко.
:-X
На мой взгляд - абсолютно бессмысленное решение.

Нас помнят, пока мы мешаем другим.

Наверх of the page up there ^
0

| Сообщение #30 Отправлено 18 октября 2006 - 20:04 Trimmer

Episode
Скорее всего он физически проверяет наличие чернил...чернила(жидкость) замыкает два контакта....
ИМХО:
Если он(принтер), не считает програмно расход чернил, а считает контактным способом.....мона просто шлейф в картридж и до посинения....... :-[ [:-} :jokingly:

Наверх of the page up there ^
0

| Сообщение #31 Отправлено 18 октября 2006 - 20:11 Episode

Понятно, что физическая проверка наличия чернил. Вопрос - зачем? Какой в этом смысл? Дабы точно определить что картридж пустой? Сэйко проиграл судебный процесс по поводу неиспользования части чернил в картриджах старой конструкции? Или что? Я этого не пойму.
ЗАЧЕМ?

Нас помнят, пока мы мешаем другим.

Наверх of the page up there ^
0

| Сообщение #32 Отправлено 18 октября 2006 - 21:13 ЮХа

root, смелее вставляй надпись "Форум по СНПЧ..."
Прямо по центру.

Написанное выше - личное мнение писателя.

Наверх of the page up there ^
0

| Сообщение #33 Отправлено 18 октября 2006 - 21:20 Lazzy

Значит, что старая архитектура SCSI изменений не претерпела? А датчик, это - тьфу... как 2 пальца... ;)
Как же с утверждением root о проверке наличия всех чипов?

Местный юморист

Наверх of the page up there ^
0

| Сообщение #34 Отправлено 18 октября 2006 - 23:28 root

Цитата

Значит, что старая архитектура SCSI изменений не претерпела?

\
Это вопрос или утверждение??

Цитата

А датчик, это - тьфу... как 2 пальца...

Уверен? На чем базируется твоя уверенность?

Цитата

Как же с утверждением root о проверке наличия всех чипов?

Насчет УТВЕРЖДЕНИЯ - ты погорячился.
Но ВСЕ! возможно.

Наверх of the page up there ^
0

| Сообщение #35 Отправлено 19 октября 2006 - 10:59 Lazzy

Цитата

QUOTE
Значит, что старая архитектура SCSI изменений не претерпела?
\
Это вопрос или утверждение??

QUOTE
А датчик, это - тьфу... как 2 пальца...

Уверен? На чем базируется твоя уверенность?

QUOTE
Как же с утверждением root о проверке наличия всех чипов?

Насчет УТВЕРЖДЕНИЯ - ты погорячился.
Но ВСЕ! возможно.

1. Это вопрос, поскольку в конце предложения стоит вопросительный знак. По крайней мере, меня так учили в школе.
2. Любой датчик выдаёт в электрическую цепь либо сопротивление, либо ёмкость, либо индуктивность. И то и другое и третье элементарно имитируется.
3. Для анализа наличия всех чипов следует поднять разрядность адресной шины на 2 линии. ИМХО.

Местный юморист

Наверх of the page up there ^
0

| Сообщение #36 Отправлено 19 октября 2006 - 15:57 NEON-45

Так для физического определения еще и окошко предусмотрено? Как думаете, для кого? Ведь вырабатывать картридж "до дна" все-таки нежелательно, головка ж просохнет...
Кстати, там картриджи, как я полнял, могут быть повышенной и стандартной емкости...? Это, наверное, повышенная будет как в старых картриджах для R200, 13 мл., а стандартные - по 10? Ну в качестве предположения...

Скоро кончится лето. Это.

Наверх of the page up there ^
0

| Сообщение #37 Отправлено 24 октября 2006 - 08:59 root

Измеряли емкость датчика с чернилами - 185 пФ.
Пробовали цеплять кондер вместо датчика - не работает.

Рассмотрели кристалл - есть подозрение на кварц.
Еще один момент - почему-то когда изменяешь полярность на датчике - картридж не видится...
Разве может кварц обладает направленностью?
Вроде как таким свойством обладают только полупроводники.

Наверх of the page up there ^
0

| Сообщение #38 Отправлено 24 октября 2006 - 20:05 гога 2

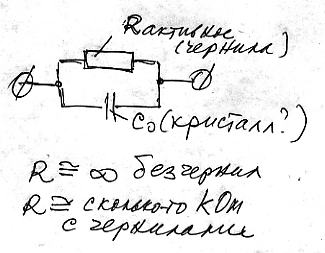

Если это действиткльно кварц и он соприкасается с чернилами,то эквивалентная схема датчика имхо выглядит так. Те при заливе чернилами добротность цепи очень низкая ,а при сливе - высокая.
Непонятно,зачем у собранного датчика две пары выводов? Может там что то внутри еще заделано?
А что значит "меняешь полярность на датчике"?

Если вынуть датчик из полного картриджа, то чернила выливаются?

Наверх of the page up there ^
0

| Сообщение #39 Отправлено 24 октября 2006 - 20:13 гога 2

не вставилось с перного раза :unsure:

Прикрепленные изображения

Наверх of the page up there ^
0

| Сообщение #40 Отправлено 25 октября 2006 - 10:21 AMD

Сопротивление пустого и заполненого датчика не меняется. Так как нет прямого соприкосновения контактных площадок датчика с чернилами.

Наверх of the page up there ^
