Суть проблемы занимаюсь ремонтом принтеров Эпсон принесли мне в ремонт l 312, не включается. Произвёл замену головы, шлейфа, транзисторов, форматеоа(драйвера), все включается принтхелп показывает что принтер готов к печати, но при тесте дюз есть только чёрный цвет.
Xp 332 не включается Произвёл замену головы, шлейфа, транзисторов, форматеоа(драйвера), все включается принтхелп показывает что принтер готов к печати, но при тесте дюз есть только цветные цвета. В обоих принтара головы исправны снимал с рабочего принтера.
Куда копать не знаю подскажите пожалуйста, буду презнателен

Проверяем резисторы 70 Ом возле разъемов шлейфа ПГ.

Ок спасибо сегодня гляну отпишусь

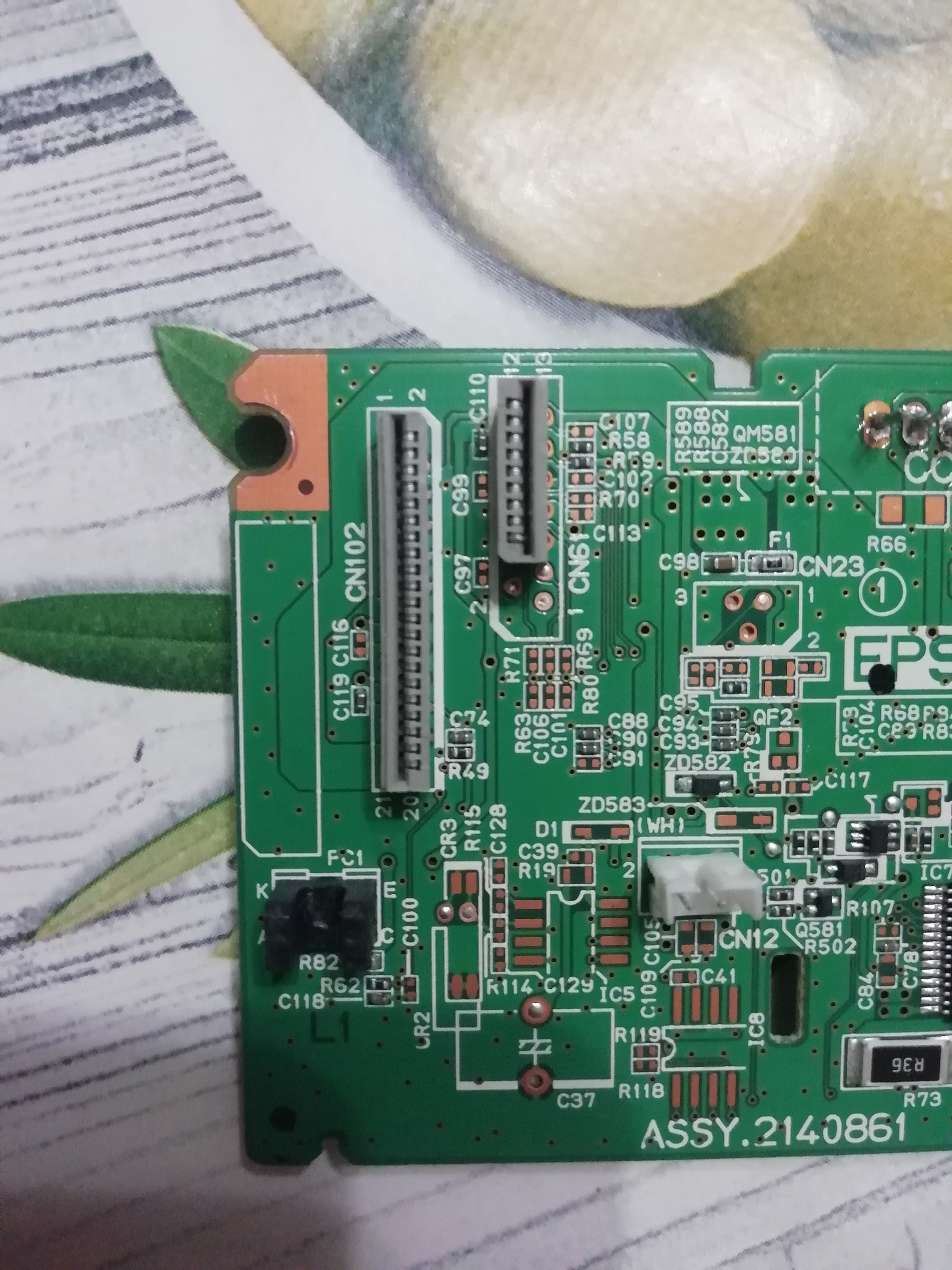

С лево от большого разъёма
С119- 3.6 кОм
С права
С74- 8.3 кОм
R49 - 4.5 кОм
С лева о малого разьема
С110- 10 кОм
С права
R58 - 10 кОм
R59 - 10 кОм

Фото сразу не прекрепилось

Забыл написать, из головы вылетело, в обоих случаях когда они не включали ь предохранитель F1 были целыми

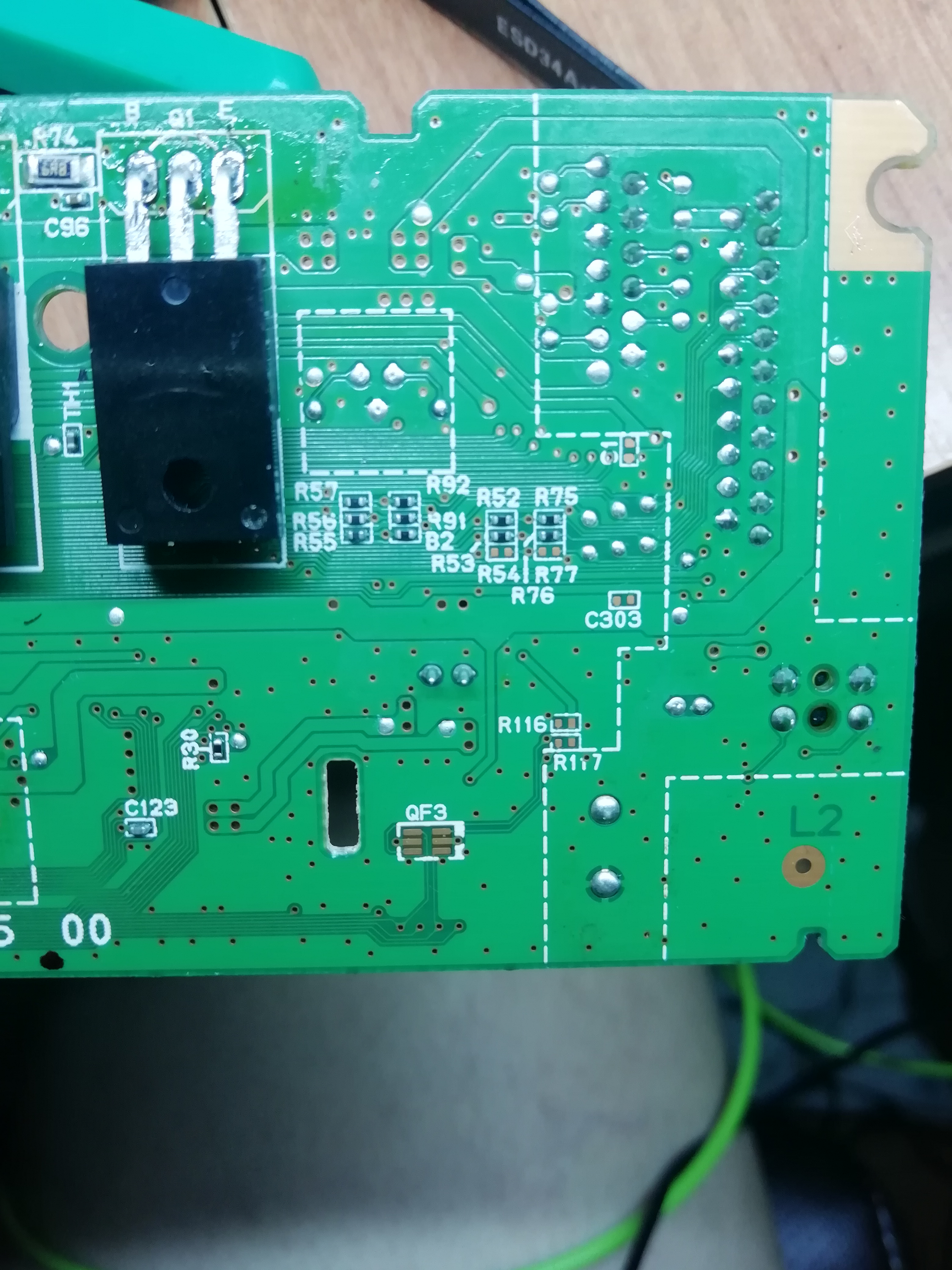

Нужные резисторы с обратной стороны платы.

Спасибо, сделал замер, получил вот такой результат:
R55 - 0.8 Ом
R56- 67.5 Ом
R57 - 19.9 кОм
B2 - 124.1 Ом
R91 - 0.6 Ом
R92 - 0.4 Ом
R52-67.1 Ом
R53-67.3 Ом
R75-67.7 Ом
R76-67.3 Ом

Я правильно понимаю, что
R 55,57, 91,92 под замену?

Поменял их, теперь вообще чисты лист поиска нет

Горят оба транзистора

Голову не подключал, пред целый

Меняйте обратно! Если бы резистор сгорел, были бы мегомы. Для проверки нужна такая же плата, сравниваем попарно. Вы такой быстрый, я только прочитать успел, а платы на работе, а сегодня как минимум не выйдет посмотреть. Шлейф точно в порядке? Похоже дешифратор вдобавок сожгли! В начальном состоянии нужно было ПГ местами поменять и убедиться что проблема не связана сними. Сфоткайте там где номера плат, завтра на работе все посмотрю.

Я голову принципиально не подключаю пока до конца не убежусь, шифратор есть ещё в запасе пару штук, и транзисторов 5 пар, просто жечь не охото.

Смотрите есть платы от xp, и L серии но я не помню что на них сломалось. Но при замере резисторов результат отличается, на тех двух платах показания R92, R91 значится по 0.5 Ом а у меня по 67 Ом, B2 на них 1 Ом, а у меня 124 остальное по параметров этой группы соответствует

Не в голове дело точно я с него снимаю ставлю на исправны и норма печатает как родное

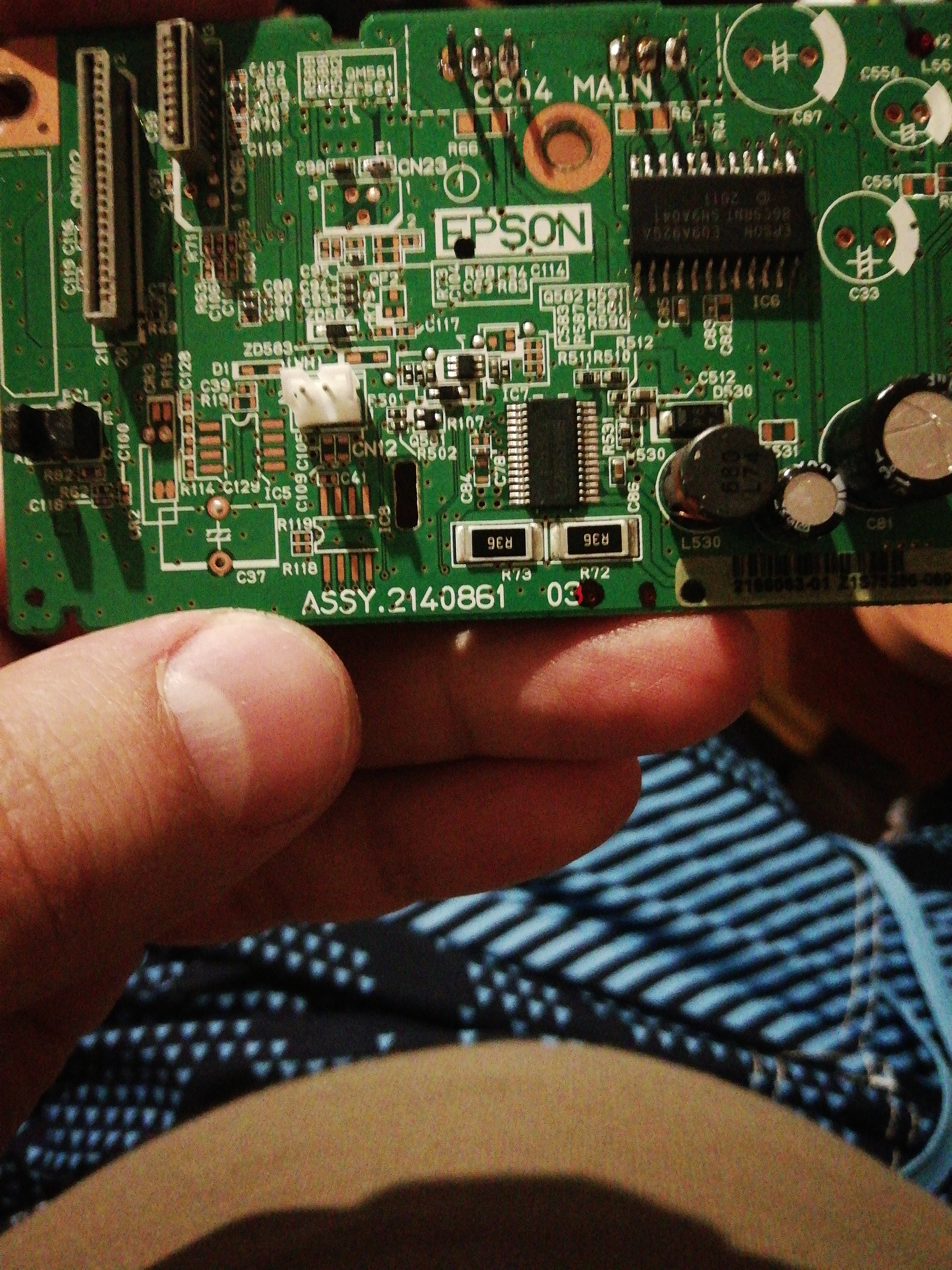

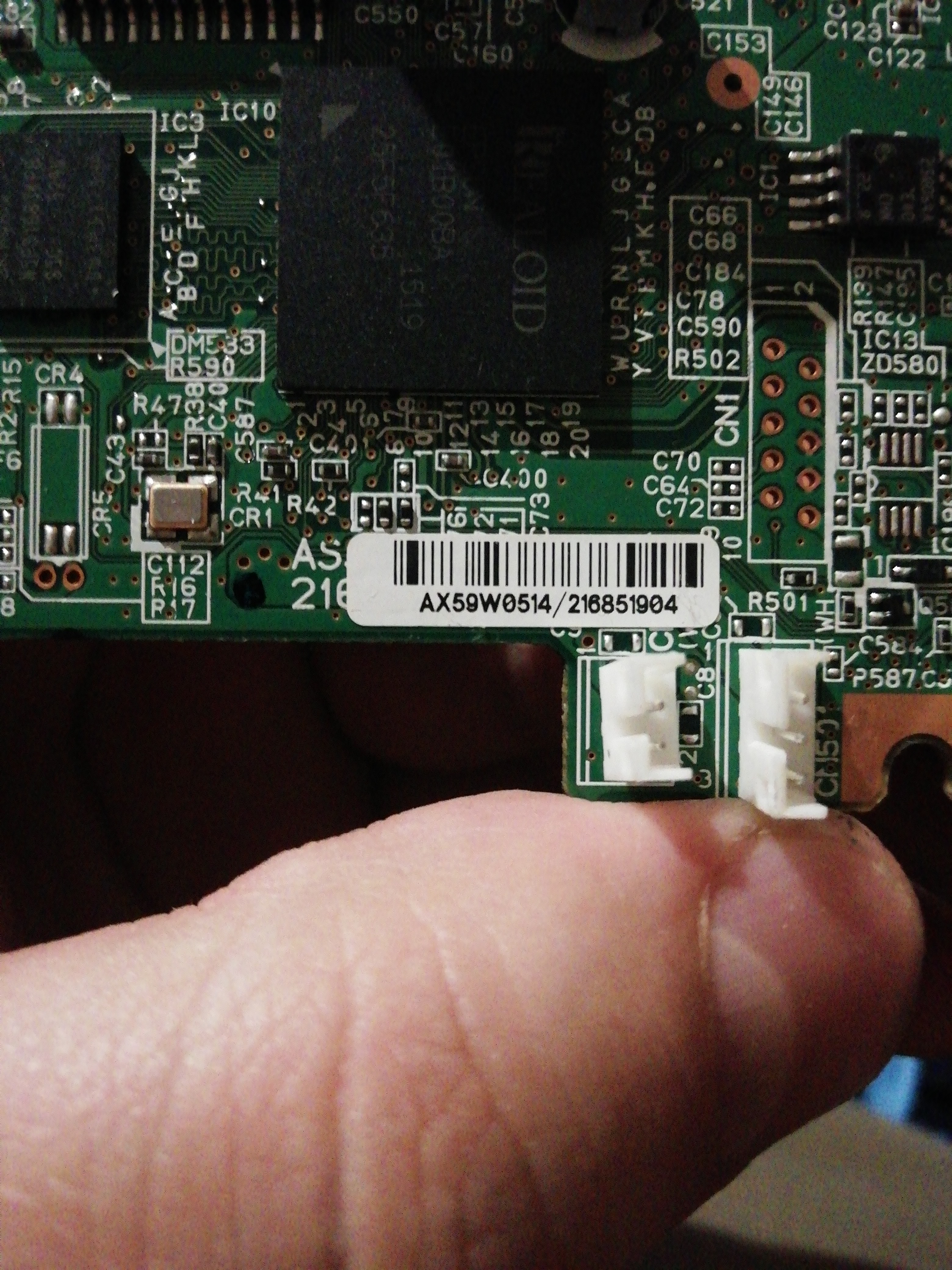

2140861 это l312

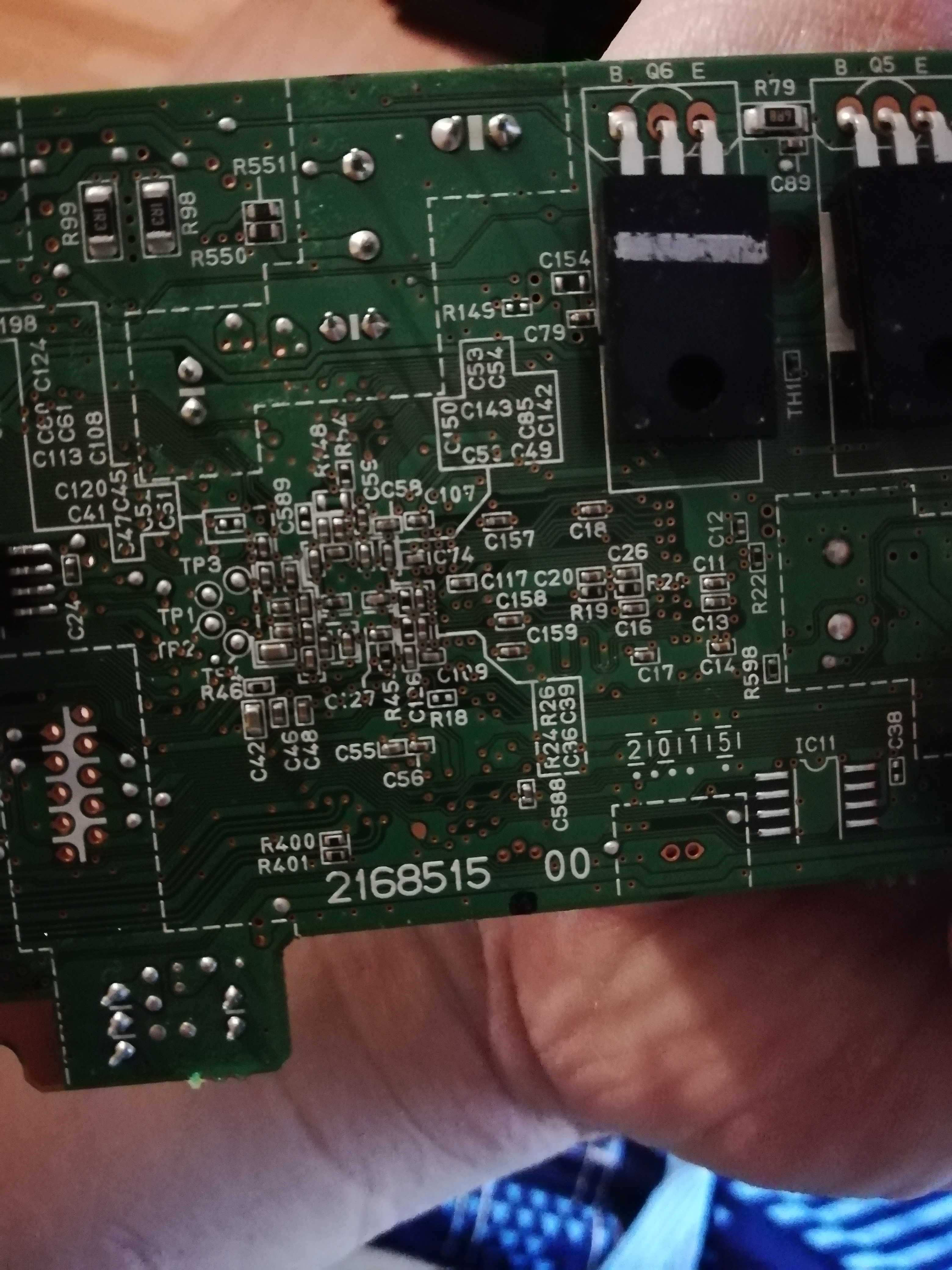

2168515 это xp 332

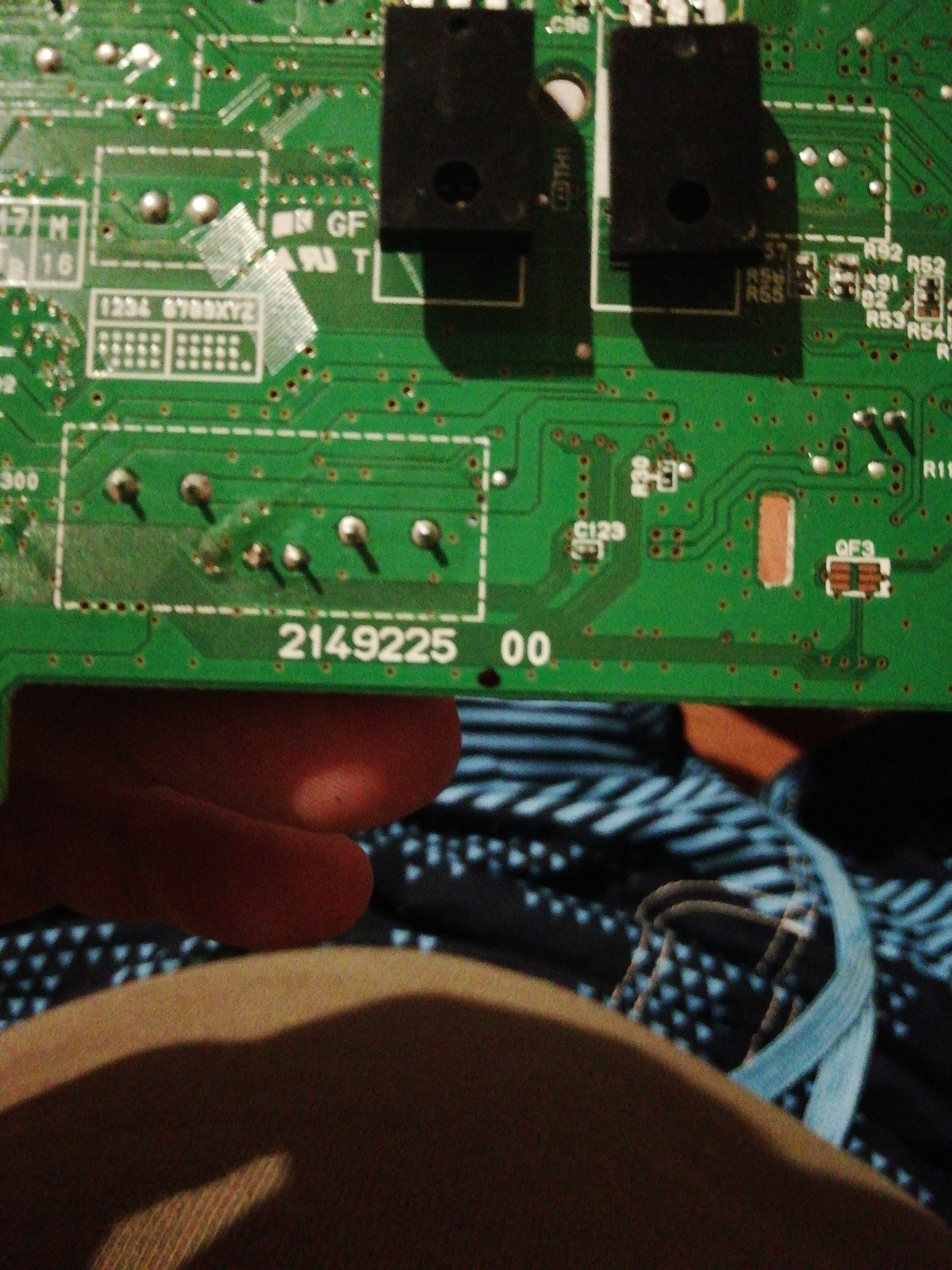

Эти номера все что есть на плате XP332

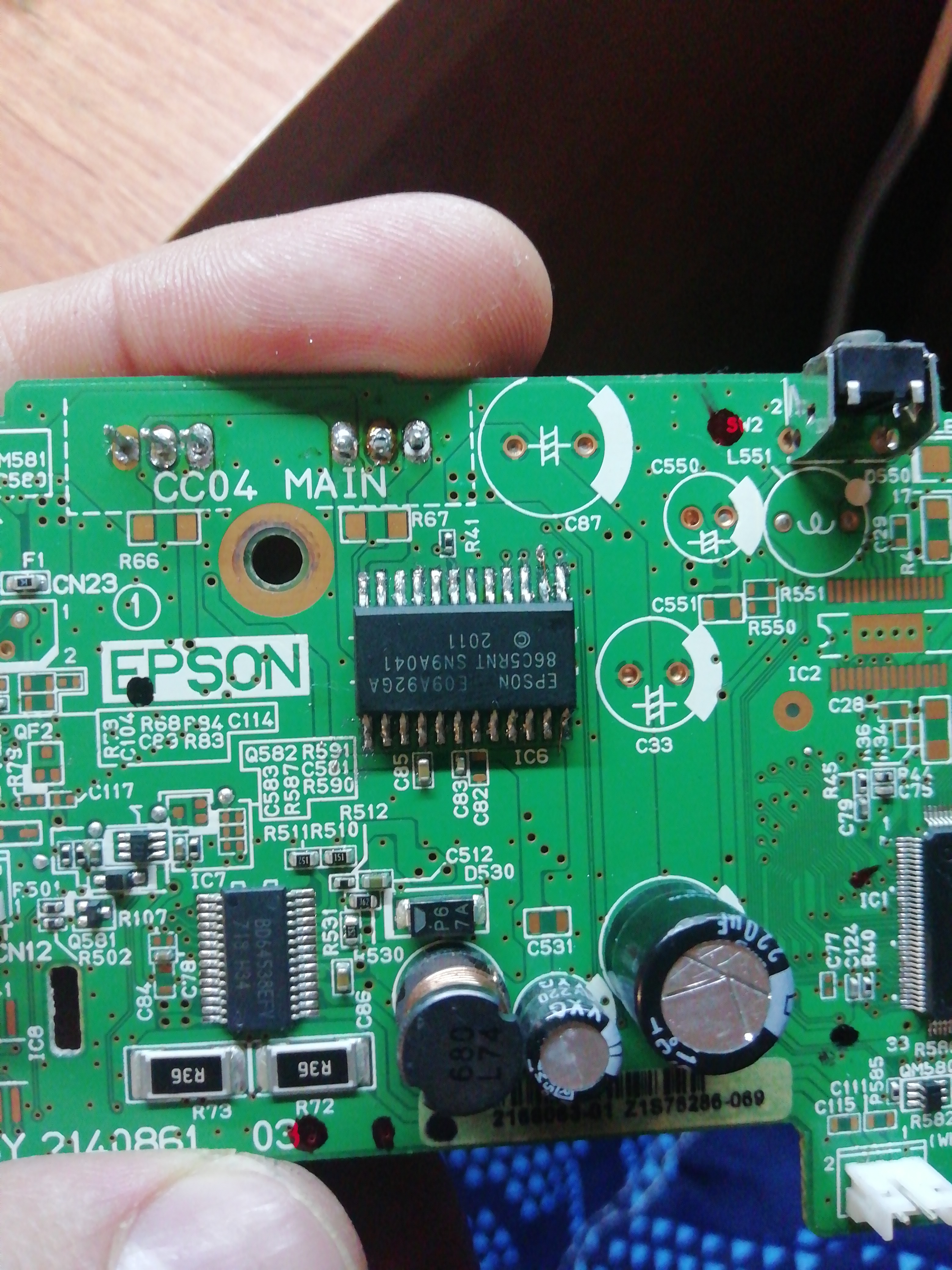

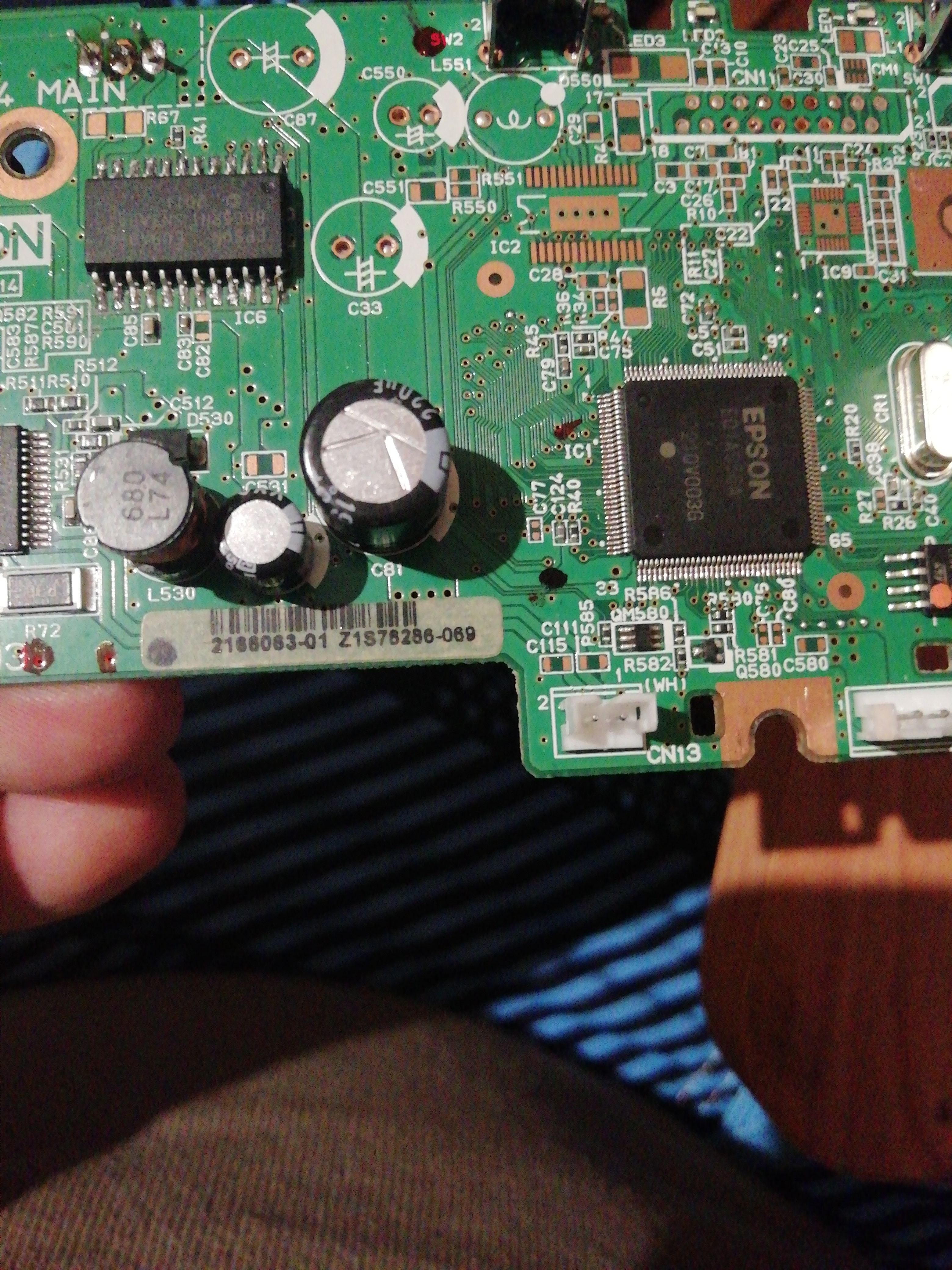

Последние 3 это L312

И ещё вопрос если мне все же не получиться восстановить данную плату смогу ли я заказать плату в Китае L 310 и переделать её на l 312, путем перепайки 25PX80VG. Как Вы думаете?

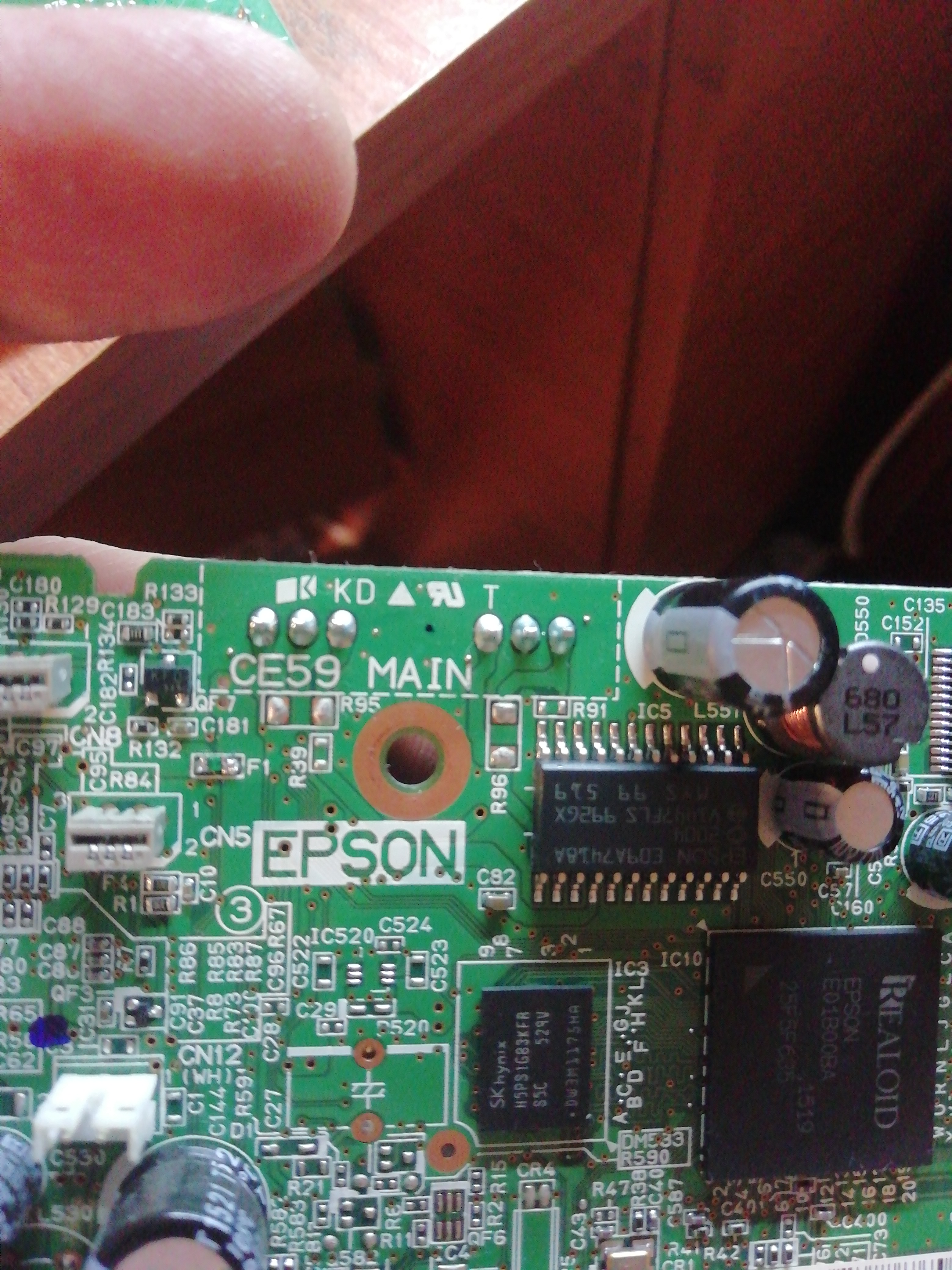

Если сгорел резистор 70 ом, то вы увидите мегаомы. Отклонение в 5-10% ни на что не повлияет. Ну и перемычки (резисторы с околонулевыми значениями) проверяем на целостность. Кроме ASSY там есть еще СЕ, а на L132 не помню.

332

312

Я 312 после кревых ру восстанавливаю

Смотрел тоже на АЛИ, там список такой: Материнская материнская плата, основная Логическая плата для Epson L110 L111 L300 L301 L303 ME10 L312 2140861 2158980 2140867 PCA в сборе. Микросхему можно не перепаивать, достаточно перепрошить.

,, перемычки,, звоняться показывают 0.5 ом

Увы но на перепрошить я пока ещё мягко говоря туповат)))), почему спрашиваю на счёт 310 платы в 312, на ней ценник 900 с копейками, и так попал с этим принтором((((

Завтра перепроверю резисторы, отпишусь.

Спасибо, доброй ночи.

Проверил СС04 main,
получил такие результаты:
R55-57 - 69 Ом
B2 - 1.5 Ом
R91-92 - 1 Ом
R52,53,75,76 -69 Ом

У Вас R57 явно в обрыве, под замену, остальное перепроверьте еще раз, вызывает подозрение В2 и R55. Восстановите сначала все к исходному состоянию. По идее замена R57 решит проблему. Замену берите с доноров, удачи!

Все сделал, номинал резисторов совпадают, форматер поменял, транзисторы поменял, пред, шлейф целы, но выдаёт белые листы

Форматтер это драйвер?

Драйвер

Уже позвонил каждую дорожку на каждую ножку, все задействованы звоняться

Поиска нет, попробую драйвер поменять, мало брак

Я думаю ПГ
